Produkttyp	Väggfäste för TV
Märke	SANUS
Modell	VXL7
Väggplattans mått	700 x 407 mm (ungefär)
Fästets vikt	5 kg (ungefär)
Maximal last	40 kg (88 lbs)
VESA-kompatibilitet	Upp till 700 x 400 mm
Material	Stål
Färg	Svart
Huvudfunktioner	Lutning, nivåjustering, kabelfrigöring
Installationstyp	På träreglar, massiv betong eller betongblock
Inkluderade tillbehör	Hårdvara, borrmall
Garanti	5 år
Underhåll och rengöring	Rengör med en mjuk, torr trasa
Säkerhet	Säkerhetslås, frigöringskablar
Reservdelar och reparerbarhet	Finns att beställa via kundtjänst
Allmän information	Installation med HeightFinder™, video finns online

Vanliga frågor - VXL7 SANUS

Vad är maxvikten som väggfästet Sanus VXL7 stödjer?

Väggfästet Sanus VXL7 kan bära en TV som väger upp till 40 kg (88 lbs), inklusive tillbehör. Överskrid aldrig denna gräns för att undvika risk för skada eller personskada.

Vilka mått har väggplattan på VXL7?

Väggplattan mäter ungefär 700 x 407 mm. Den kan förlängas i sidled för att passa stora VESA-konfigurationer.

Är fästet kompatibelt med en böjd TV?

Ja, VXL7-fästet kan användas med en böjd TV tack vare justerbara fästben och användning av distanser vid behov. Se manualen för att välja rätt skruvlängd.

Kan jag installera detta fäste på en gipsvägg?

Nej, detta fäste ska inte installeras på enbart gipsvägg. Det kräver en vägg med träreglar, massiv betong eller betongblock. Gipsväggar har inte tillräcklig bärförmåga.

Hur justerar jag TV:ns höjd efter installation?

Använd nivelleringsskruven ovanför varje fästben. Vrid skruven för att lyfta eller sänka motsvarande sida av TV:n och få den i våg.

Hur tar jag bort TV:n från väggfästet?

Dra nedåt i båda frigöringskablarna som sitter längst ner på TV:n samtidigt som du försiktigt drar den nedre delen av TV:n framåt. Lyft sedan TV:n för att haka loss den från väggplattan.

Vilka verktyg behövs för installationen?

Verktyg som krävs: måttband, penna, vattenpass, tejp, elektrisk borrmaskin, hylsnyckel och borrar anpassade för trä eller betong.

Tillåter fästet sidledsrörelse?

Ja, TV:n kan förskjutas i sidled på väggplattan. Vid installation på träreglar kan väggplattan förlängas för att möjliggöra sidledsrörelse, men utan att överskrida TV:ns kant.

Vad gör jag om de medföljande skruvarna inte passar min TV?

Fästet innehåller flera skruvstorlekar och distanser. Om ingen passar, kontakta SANUS kundtjänst (nummer finns i instruktionen) för att få rätt skruvar. Använd aldrig olämpliga skruvar.

Var hittar jag en installationsvideo för Sanus VXL7?

Installationsvideor finns på webbplatsen sanus.com/2817. Där finns steg-för-steg-demonstrationer för att underlätta monteringen.

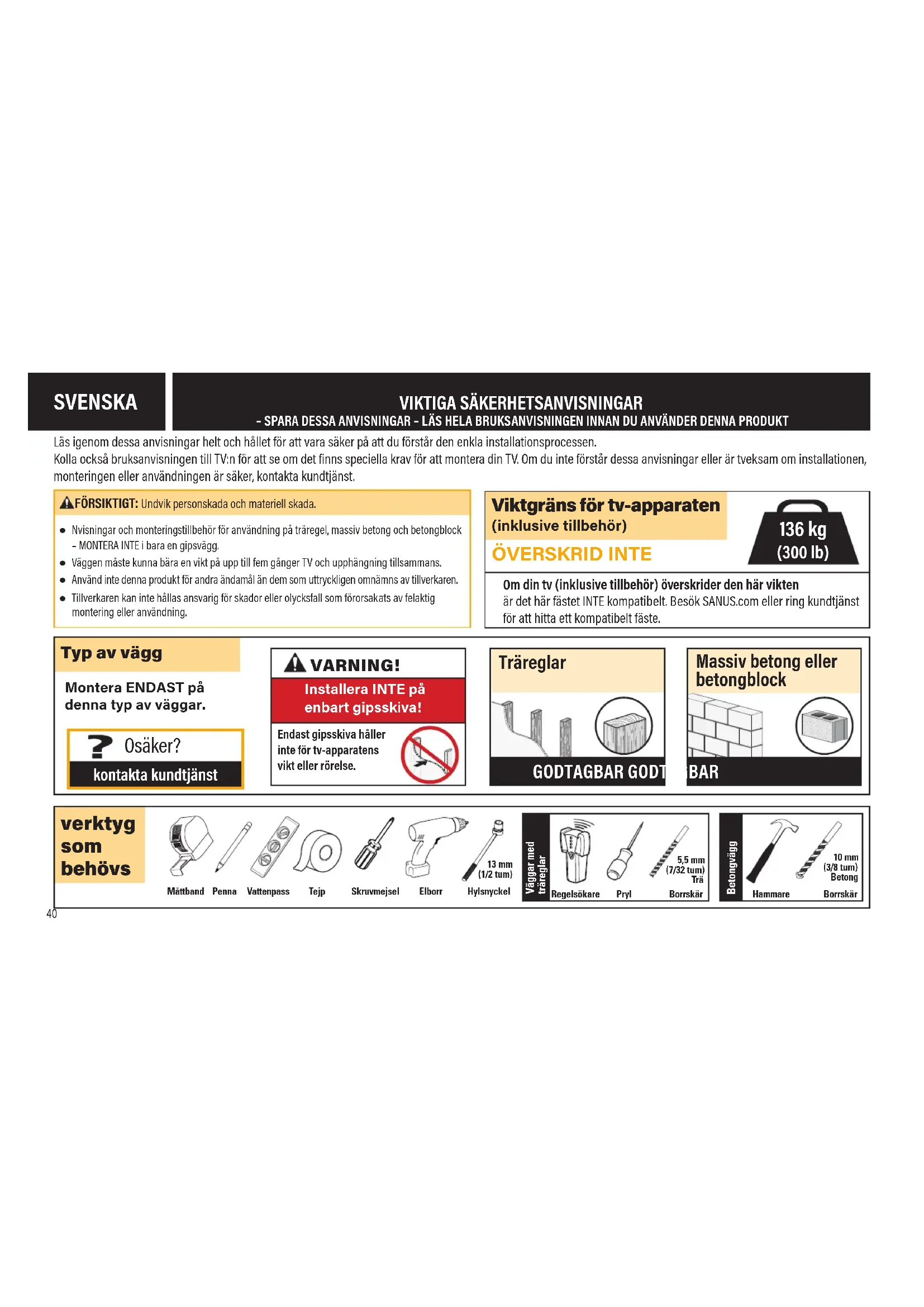

BRUKSANVISNING VXL7 SANUS

Läsigen dem dessa anvisingar helt och hallet for att vara saker på att du Förstär den enkla installationsprocessen.

Kolla ochs brauksanvisingen till TV:n for att se om det finns speciella krav for att montera din TV. Om du inte forstär dessa anvisningar erer ar tveksam om installationen, monteringen eller anvandningen er saker, kontakta kundtjänst.

FÖRSIKTIGT: Undvik personskå och materiell skåda.

Nvisningar och monteringstillbehör für använding på träregel, massiv betong och betongblock - MONTERA INTE i bara en gipsvägg.
Väggen mäste kunna bärén vikt på upp till fem gänger TV och upphängning tillsammans.
- Använd inte denna produkt für andraändamälän dem som uttrycklagen omnamns av tilverkaren.
- Tillverkaren kan inte hällas ansvarg für skador eller olycksfall som fororsakats av felaktig montering eller användning.

Viktgrans for tv-apparaten (inklusive tillbehör)

VERSKRID INTE

Omdin tv (inklusive tillbehör) överskrider den harvikten

är det har fästet INTE kompatibelt. Besök SANUS.com eller ring kundtjänst

for att hitta ett kompatibelt feste.

Typ av vagg

Montera ENDAST påenna typ av vaggar.

Osaker?

kontakte kundtjänst

WARNING!

Installera INTE pa enbart gipsskiva!

Endast gipsskiva haller inte for tv-apparatens vikt aller roelse.

GODTAGBAR GODT

Massiv betong ellertobelongblock

BAR

verktyg som behövs

Mattband
Penna
Vattenpass
Tejp

Skruvmejsel

Elborr

Hylsnyckel
Regelsokare
Pryl
Borrskar

Betongy
Hammare
Borrskar

VI AR HÄR FÖR ATT HJÄLPA DIG

Vill du titta pa et videoklipp som visar hur enkelt det här Gör-det-själv-projektetkommen att bli? Tittapä kIPPet npa: SANUS.com/2817

Gör rätt fran böjan. HeightFinder™ visar var du borrar. Kolla in den pa: SANUS.com/2567

Vara USA-baserade installationexperter finns redo att hjalpa till. Ring oss pa: [phone] (EMEA: [phone]; UK: [phone])

Innan du börjar

Ta bort stativet fran TV:n ... om det ar installerat, sjalyklart.

Produktetiketten for din tv kan bli utan atkomst after monteringen. INNAN DU MONTERAR DIN TV:

Registrera din tv-information och spara den for framtida referens. Eller ta ett fot av prodktetikten for din tv och spara den for framtida referens.

Installera eventuilla tillbehor som du pianerar att anvanda med TV-n. Lss alla brusansinngar til tillbehor for att bestamma om du behover INSTALLERA dem INNAN du monterar TVn.

Skydda TV:ns framsida nár du lagger den ner for installation.

Montera TV-fastet till TV:n ~SIDAN6STEG1

VARGING: Den har produkten innehaller sma delar som kan utgora kvavningsisk om de svalis. Innan du paborjar hopmonteringen skau du kontrolera att alla delar finns med och ar intakta. Om nagon del saknas ellr skadad sdu inte retumera den skadade Produkten til din aterforsjare, ut vanda dig direkt til kundtjanst. Anvand aldrig skadade delar! OBS! Inte alla monteringstilbehorm som medfoljer commor at annvndas.

1.1 TV-skruvens diameter

Endastenskruvstorleok on passar din TV.

1.2 Bestäm TV-skruvens langd och distansbrickor

CAUTION

MINIMUM Tre (3) fulla gängvarv für koppling

Använd distansbrickor om skruvar 01:när TV:ns botten 03

Om din TV inkluderade distansbrickor eller adaptrar, Använd dem UNDER skruupsättningen

1.3 Fastställ din TV-fastet konfiguration

Mät HOJEN for din TV:s monteringshalmönster.

För hójd pa 400 mm aller minde

För höld större an 400 mm

Gà till STEG 1.4 pá SIDAN 9

Montera TV-fastets forlangning 66 sa att det passar over TV;ns VESA-hojd.

1.4 Montera TV-fastet

Centrera TV-fastena 04 och 05 over TVins fathalsmonster sá som visas - se till att fastena ár pá sama hójd. Installera med kombinationen av distansbrickca, skruv och bricka som du valde for TV:n.

Montera vaggplatta pa vagg SIDAN10STEG2

VARGING: Den har produkten innehaier sma delar som kan utgora kvwingsrisk om de svalis. Innan du pabijar hopmonteringen skla du kontrlera att alla delar finns med och ar intakta. Om nagon del saknas eiler ar skadad ska du inte returnera den skadade produkten til din aterforsajare, utandig direkt tll kundtjänst. Anvand aldrig skadade delar! OBS! Inte alla monteringstillbehor som medfoljer kommer att anandas.

SVENSKA

SVENSKA

Fastställ din vaggplattas konfiguration

Mät avständet mellan dina TV-fasten.

For TV-fasten som ar 700 mm aller minde*

OBS! ENBART for montering pa traregel: Du kan dra ut vaggp

For TV-fästen större an 700mm

plattan 10 for att kunna vaxia TV:n frn sida till sida. Se till att dra ut vaggplattan forbi TV:ns kant.

Dra ut vaggplatzan for att passa TV-fastena.

WARNING: Undvik potentiella personi skador! De här områdena kan utgörä klampkontar när de skjuts inigen.

Dra ut din vaggplatta utanfor TV:ns fsten, men inte utanfor TV:ns kanter. OBS! Om sa behovs kan du lossa pma trarna som hjalp for att da ut vaggplattan.

STEG 2A

Installation på träregel

SIDAN 12

FORSIKTIGHT: Undvik eventuella personskador och materiella skador!
Gipsskiva som tacker vaggen fare overstiga 1,5 cm (5/8 tum). Minsta storlek pa traregel: nominell 5,1× 10,2 cm (2× 4 tum) effektiv 3,8× 8,9 cm (1%)× 3% tum).
- Minsta horisontella avstand mellan fästena: 40,6 cm (16 tum). - Regelns mitt maste ha veriferats.
1 HITTA 2 VERIFIERA 3 MARKERA 4 PLACERA MALL
TIPS: For att beräkna vaggplattans exakta plats kan du använda var HeightFinder pa sanus.com [www.san.us/2567].

För vaggplattor som dragits ut:

Du maste installera 2 spannbultar imittpunkten (topp och boten) av vaggplattan sedan minst 406 mm ut ur mitten, for minst 6 lagburtar totalt.

5 BORRA 6 DRA ÅT ORDENTLIGHT
FORSIKTIGHT: Undvik eventuella personiskador och materiella skador! Alla fyra fästskruvarna 11 MASTE VARA ordentigt atragna for att forhindra oonskade rorelser av vaggplattan 10 Gå till STEG 3 pa SIDA 18.

STEG2B

A FORSIKTIGHT: Undvik eventuella personskador och materiella skador!

Montera vaggplattan 10 direkt pa betongytan. Minimitjocklek pa massiv betong: 20,3 cm (8 tum). Minimistorlek pa betongblock: 20,3 x 20,3 x 40,6 cm (8 x 8 x 16 tum).
- Vid installationer pa betong maste TV-fastena 04 och 05 forbl centradera pa vaggplattan 10. Tänk pa detta nar du valjer plats for vaggplattan.
1 PLACERA MALL TIPS: For att berakna vaggplattans exakta plats kan du anecdva var HeightFinder pa sanus.com [www.san.us/2567].

För vaggplattor som dragits ut:

Du maste installera 2 spannburt imittpunkten (topp och botten) av vaggplattan 10, sedan minst 406 mm ut ur mitten, for minst 6 lagburtar total.

2 BORRA FORSIKTIGT: Borra aldirig i fogarna mellan cementblocken.
3 SÄTTI ANKARE FÖRSIKTIGHT: Se till att forankingarma 12 ligger an mot betongytan.
4 DRA AT ORDENTLIGT FORSIKTIGHT: Undvik eventuella personskador och materiella skador! Alla fya fatestkruvarna 11 MASTE VARA ordentligt aktdragna for alt forhindra oonskade roelser av gaggplattan 10

Montera TV:n på vaggplattan SIDAN 18STEG 3

SVENSKA

1 HANGA TUNG! Du kanske behover hjalp under det hare steget.
FORSIKTIGHT: Undvik risker for perskader och materiella skador Vid installationer pa betong maste TV-fastena 04 och 05 forbl centrera de vaggplattan 10

För vaggplattor som dragits ut:

TV-fisten 04 och 05 fär endast hänga pa den YTTRE delen av vaggplattan 10
2 FASTA
A FORSIKTIGHT: Tryck in TV:ns underdel i vaggplattan 10 tills du hör lasklickjudet som särkr TV:n pa plats.

Justeringar

SIDAN 20

PLANJUSTERING

Stall in TV:ns niva genom att vrida na vajusteringsskriven 5 ovanp eendera sidan av TV-fastet 04 och 05 for att hoja erer sanka respektive sida av TV:n.

HOJD

Justera hojden genom att vrida pà nivajusteringsskruven 5 ovanpa báda TV-tästena 04 och 05

SIDOFORFLYTTNING AV TV:N TUNG! Du kanske behover hjalp under det hare steget.

FORSIKTIGHT: Undvik risker for personskador och materiella skador! Vid installationer pa betong maste TV-fastena 04 och 05 forbl centrerade pa vaggplattan 10

Lasa upp TV:n fran vaggplattan: Dra ner och hali i bada losningssnorena medan du forsktigt drar bort VT:ns underdel fran vaggen.

FORSIKTIG: Undvik eventuella personskador och materiella skador! For att forhindra att lashaken gar av: dra alltid och halll lossningssnorena medan du drar bort TV:n frän vagg.

Lytf upp TV:n forsiktigt och placera om den pa vaggplattan. Vaggplattan 10 har stopp fort att begrana rorelser i sidled.

Tryck in TV:ns underdel i vaggplattan 10 tills du hor lasklickjudet som sakkr TV:n pa plats.

TA BORT TV:N TUNG! Du kanske behover hjalp under det hare steget.

Läsa upp TV:n frän vaggplattan: Dra ner och hi i báda lossingssnorena medan du forsigtig drar bort TV:n underdel frän vagg. FORSIKTIG: Undvik eventuella personskador och materiella skador! For att forhindra att lashaken gär av: dra alltid och hi Iossingssnorena medan du drar bort TV:n frän vagg. OBS: Om du vill hanga tilbaka TV:n sku da folja anvisningarna i STEG 3 pa SIDAN 18.

Matt

SIDAN 23
