使用説明書 VXL7 SANUS

カスタマーサービスまでお問い合わせください 次の適したタイプの壁の みに 取り付けてください。 わからない木 製 スタッドのドライウォール コンクリートまたは コンクリートブロック 許容できる 許容できる

石膏ボードのみの壁には取り付けないでください！テレビ（付属品を含む）がこの重量を超える場合、 このマウントをお使いいただくことはできません。 SANUS.com をご覧になるか、カスタマーサービスにお電話いただき、適したマウントをご確認ください。

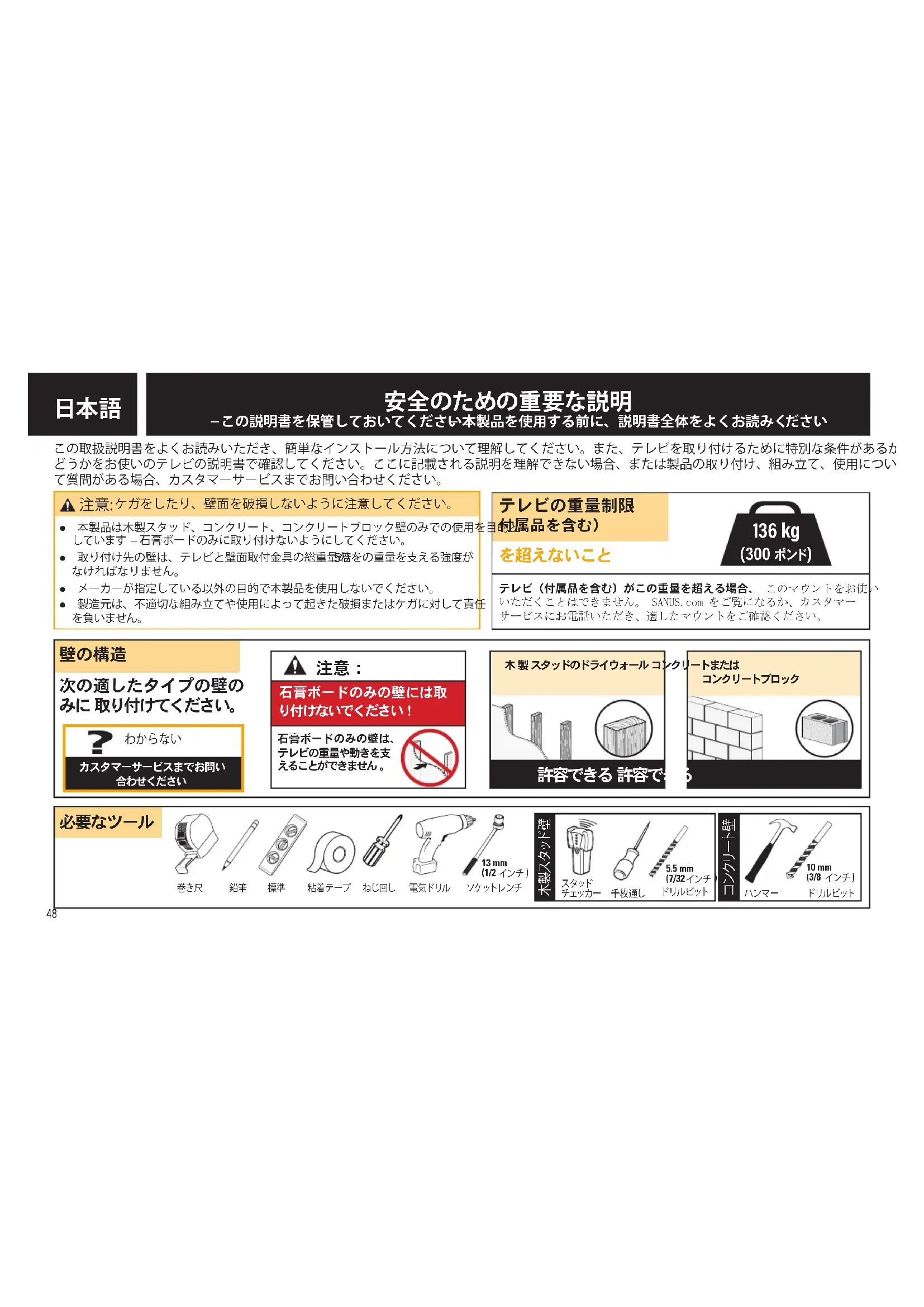

ケガをしたり、壁面を破損しないように注意してください。 ● 本製品は木製スタッド、コンクリート、コンクリートブロック壁のみでの使用を目的としています – 石膏ボードのみに取り付けないようにしてください。 ● 取り付け先の壁は、テレビと壁面取付金具の総重量の 倍をの重量を支える強度がなければなりません。 ● メーカーが指定している以外の目的で本製品を使用しないでください。 ● 製造元は、不適切な組み立てや使用によって起きた破損またはケガに対して責任を負いません。この取扱説明書をよくお読みいただき、簡単なインストール方法について理解してください。また、テレビを取り付けるために特別な条件があるかどうかをお使いのテレビの説明書で確認してください。ここに記載される説明を理解できない場合、または製品の取り付け、組み立て、使用について質問がある場合、カスタマーサービスまでお問い合わせください。石膏ボードのみの壁は、テレビの重量や動きを支えることができません 。 136 kg (300

この説明書を保管しておいてください 本製品を使用する前に、説明書全体をよくお読みください 木 製 ス タッド 壁

巻き尺 鉛筆 標準 粘着テープ ねじ回し 電気ドリル49

1.3 壁掛けブラケットをルプレートの構成を決める

テレビ台を付けている場合は、取り外します。テレビの製品ステッカーは、取り付け後に確認できなくなることがあります 。 テレビの取り付け前に： テレビの情報を書き留めて、将来参照できるように保管してください。 もしくは、テレビの製品ステッカーの写真を撮って、将来参照できるように保管してください。 テレビに必要なアクセサリをすべて取り付けます。 テレビを壁に掛ける前にアクセサリを取り付ける必要があるかどうかを、それぞれのアクセサリの取扱説明書で確認してください。 テレビを下に置く場合は、画面を保護します。 便利な情報サイトとお問い合わせ先 取り付け手順をわかりやすく説明したビデオをご覧いただけます。 次のサイトにアクセスしてください：SANUS.com/2817 一度で正しく取り付けられるように、HeightFinder™で穴を開ける場所を確認できます。 次のサイトをご覧ください：SANUS.com/2567 弊社の米国の専門技術者が、取り付けのご相談に応じます。 電話： +1 (800) 359-5520 (EMEA: +31 (0) 495 580 852; UK: +44 (0) 800 056 2853)

警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。組み立て始める前に、部品がすべて揃っており、破損していないことを確認してください。足りない部品や 破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。 注 記：付属の金具をすべて使用するわけではありません。 手順 1 テレビに壁掛けブラケットを取り付ける 6 ページ 警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。組み立て始める前に、部品がすべて揃っており、破損していないことを確認してください。足りない 部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。 注 記：付属の金具をすべて使用するわけではありません。 手順 2 ウォールプレートを壁に取り付ける 10 ページ 高さが 400mm 以下の場合 手順 1.4（9 ページ）に進む 高さが 400mm を超える場合 テレビブラケットのエクステンション

を、TV VESA の高さに合わせて組み立てます。 テレビの取り付け穴の高さを測定します。

を、両方が同じ高さになるようにテレビの取り付け穴の真ん中に配置します。 前の手順で選んだスペーサー、ネジ、ワッシャーを使って、壁掛けブラケットをテレビに取り付けます。

1.2 テレビのネジの長さとスペーサーを決める

はめ込み式の穴の場合や ケーブルが邪魔になる場合

ネジを最低3回回してかみ合うようにします

がテレビの底部につく場合、スペーサーを使用してください：

テレビにスペーサーまたはアダプターが付属する場合, マウントのハードウェアの 内側にこれらを使用します。50 手順2A 木製スタッド壁への取り付け 注意：負傷したり壁面を傷付けたりしないように注意してください。

壁面を覆う石膏ボードは1.5 cm（5/8 インチ）を超えてはいけない 。

木製スタッドの最小寸法：名目 5.1 x 10.2 cm（2 x 4 インチ）、実寸　3.8 x 8.9 cm（1½ x 3½ インチ） 。

留め金具間の最小水平間隔は、40.6 cm（16 インチ） 。

スタッドの中心を確認する必要がある 。 12 ページ

テンプ レートを 配 置 する ヒント：ウォールプレートの正確な位置を計算するには、sanus.comのHeightFinder（www.sanus/2567）をご利用ください。

ネジで固定する 注意：負傷したり壁面を傷付けたりしないように注意してください。4本のコーチネジは、

必ずしっかり締め付ける必要があります。 18 ページの手順3に進みます。 注意：負傷したり壁面を傷付けたりしないように注意してください。

コン クリート壁に必要な最小限の厚さは、20.3 cm（8 インチ） 。

コンクリートブロックの最小サイズ：20.3 x 20.3 x 40.6 cm（8 x 8 x 16 インチ） 。

コンクリート壁に取り付ける場合は、壁掛けブラケット

の中心に配置する必要があります。ウォールプレートの取り付け位置を決めるときに、この点を考慮に入れてください。

テンプレートを配置する ヒント：ウォールプレートの正確な位置を計算するには、sanus.comのHeightFinder（www.sanus/2567）をご利用ください。 コンクリートまたはコンクリートブロック壁への取り付け 手順2B

ドリル 警告：ブロックの間のモルタルには決して穴を開けないようにしてください。

が、コンクリートの表面まで完全に差し込まれていることを確認してください。

注意：負傷したり壁面を傷付けたりしないように注意してください。4本のコーチネジ

がぐらつかないように 必ずしっかり締め付ける必要があります。 テレビブラケットより長くウォールプレートを伸ばします。この際、テレビの幅よりも伸ばさないようにしてください。 注 記： 必要に応じて、図示したナットを緩めてスライドしやすくします。 警告: 怪 我をしな いように注 意してください！  短くするときに 指 を挟まれることが あります。

注 記：木製スタッド壁の場合のみ：ウォールプレート を伸ばして、テレビを水平方向に動かすことができます。テレビの幅よりも長くウォールプレートを伸ばさないようにしてください。 700mm 以下のテレビブラケットの場合 * 手順 : 2A（木製スタッド）（12ページ） または 2B （コンクリート）（15 ページ）に進む 700mm を超えるテレビブラケットの場合 テレビブラケットに合わせてウォールプレートを伸ばします。 延 長ウォー ルプレ ートの 場 合： 2本のラグボルト

の中心（上部と下部）、次に中心から最小406 mm（16インチ）、合計6つのラグボルトボルト。 延 長ウォー ルプレ ートの 場 合： 2本のラグボルト

の中心（上部と下部）、次に中心から最小406 mm（16インチ）、合計6つのラグボルトボルト。15 ページ ウォールプレートの構成を決めるテレビとブラケット間の距離を測定します。51

テレビをウォールプレートに掛ける 18 ページ手順 3

取り付ける 重い で す！ この手順は、どなたかに手伝ってもらってください。 注意：テレビの下部をウォールプレート

にカチッと音がするまで押し付け、テレビを固定します。

テレビを水平にするには、壁掛けブラケット

を回して、テレビの片側を上または下に動かします。

テレビの高さを調節するには、壁掛けブラケット

テレビを水平方向に動かす 重 い で す！ この手順は、どなたかに手伝ってもらってください。 注意：起こりうる怪我や物的損害が起こらないようにご注意ください。コンクリート壁に取り付ける場合は、壁掛けブラケット

の中心に配置する必要があります。 ウォールプレートからテレビを外します。このためには、両方のロック解除コード

を下に引っ張ってそのまま 持ち、テレビの下部を壁面から離れるようにゆっくり引きます。 注意：負傷したり壁面を傷付けたりしないように注意してください。ロックのラッチが壊れな いように、必ず、ロック解除コード

を下に引っ張ったままにして、テレビを壁から離してください。 注意しながらテレビを持ち上げて、ウォールプレートに再配置します。ウォールプレート

には、横の動きを制限するストッパーが付いています。 テレビの下部をウォールプレート

にカチッと音がするまで押し付け、テレビを固定します。

重 い で す！誰かに手伝ってもらってください。 注意：起こりうる怪我や物的損害が起こらないようにご注意ください。コンクリート壁に取り付ける場合は、壁掛けブラケット

の中心に配置する必要があります。 延 長ウォー ルプレ ートの 場 合：
