使用説明書 VLF728-B2 SANUS

日本語安全のための重要な説明-この説明書を保管しておいてください-本製品を使用する前に、説明書全体をよくお読みください
1	作業を始める前に、このマウントがお使いのテレビに適しているかどうかを確認します。設置するテレビ(アクセサリを含む)の重量が、47.6 kg (105 ポンド)を超えていますか。		いいえー最適です!はいーこのマウントは、適合しません。MountFinder.Sanus.comをご覧になるか、[US]: 800-359-5520 [EMEA]: [phone] [UK]: 0800 056 2853 [AUS]: [phone]で適合するマウントについてお問い合わせください。
2	テレビを掛ける壁の材質は何ですか?注意:石膏ボードだけの壁には取り付けないでください		スタッドと石ード		リートまたはリートブロック	はっきりしない?なお問い合わせください:[EMEA]: [phone][AUS]: [phone]

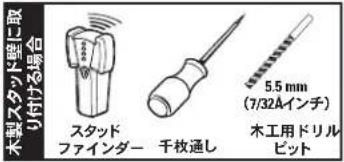

3	必要な工具は全部揃っていますか?
		巻き尺鉛筆水準器ドライバー電気ドリルソケットレンチ
4	準備が整いましたか?	取り付け作業は難しくありませんが、必ずこの説明書を最後まで読み、手順をすべて理解してください。また、お使いのテレビ特有の要件があるかどうかを、テレビの取扱説明書で確認してください。この説明書に不明な点がある場合や、この製品の取り付け、組み立て、使用の安全性について疑問がある場合は、のカスタマーサービスにお問い合わせください。注意:起こりうる人身事故や物的損害が発生しないようにご注意ください。この製品は、木製スタッド、コンクリート、またはコンクリートブロック製の壁への取り付け専用です。石膏ボードだけの壁には取り付けないでください。テレビを掛ける壁は、テレビとマウントの合計重量の5倍の重量に耐えられなければなりません。本製品の製造元によって明示的に指定されている以外の目的で本製品を使用しないでください。間違った組み立てや使用が原因の物的または人的損害に対し、製造元は一切責任を負いません。

便利な情報サイトとお問い合わせ先

取り付け手順をわかりやすく説明したビデオをご覧いただけます。次のサイトにアクセスしてください: SANUS.com/2793

一度で正しく取り付けられるように、HeightFinder™で穴を開ける場所を確認できます。次のサイトをご覧ください:SANUS.com/2567

58 弊社の米国の専門技術者が、取り付けのご相談に応じます。電話：US]: 800-359-5520 [EMEA]: [phone] [UK]: 0800 056 2853 [AUS]: [phone]

作業を始める前に

日本語

テレビ台を付けている場合は、取り外します。

テレビに必要なアクセサリをすべて取り付けます。

テレビを壁に掛ける前にアクセサリを取り付ける必要があるかどうかを、それぞれのアクセサリの取扱説明書で確認してください。

テレビを下に置く場合は、画面を保護します。

手順1

テレビに壁掛けブラケットを取り付ける

6 ページ

警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。組み立て始める前に、部品がすべて揃っており、破損していないことを確認してください。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。

注記：付属の金具をすべて使用するわけではありません。

1.1 適切な直径のネジを選ぶ

お使いのテレビに適したネジのサイズは1種類だけです。

1.2 適切な長さのネジとスペーサーを選ぶ

A スペーサーなし

- 育面が平らなテレビ [テレビブラケットをテレビに直接取り付ける]

短いネジ 01 を使用します。スペーサー 03 は不要です。

B スペーサーが必要

- 背面の平らなテレビ（追加の空間を必要とするもの） [ネジ穴が深い、またはケーブルが干渉する場合]

- 背面が丸みを帯びている等、平らでないテレビ[テレビブラケットをテレビ背面に平行に取り付けられない場合]

長いネジ01とスペーサー03で、テレビとテレビブラケットの間に隙間を作ります。

1.3 壁掛けブラケットを組み立てる

1 寸法

2 幅を調節するW

3a 高さを決めながら取付るH 300mm以下の場合

3b 高さを決めながら取付る 高さ300mmを上回る場合

4 仮止め

5 中央の位置を合わせる

6 安全な取付け

7 ネジを締める

手順2

ウォールプレートを壁に取り付ける

12ページ

警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。組み立て始める前に、部品がすべて揃っており、破損していないことを確認してください。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。

注記：付属の金具をすべて使用するわけではありません。

日本語

手順2A

木製スタッド壁への取り付け

13 ページ

注意：負傷したり壁面を傷付けたりしないように注意してください。●壁面を覆う石膏ボードは1.5 cm（5/8インチ）を超えてはいけない。●木製スタッドの最小寸法：名目5.1×10.2 cm（2×4インチ）、実寸3.8×8.9 cm（1½×3½インチ）。●留め金具間の最小水平間隔は、40.6 cm（16インチ）。●スタッドの中心を確認する必要がある。

1 スタッドを見つける

2 端を確認する

3 印を付ける

4 テンプレートを配置する

5 ドリル

6 カバーを開く Ⓟ

7 ネジで固定する

注意：負傷したり壁面を傷付けたりしないように注意してください。4本のコーチネジは、09 ウォールプレートがぐらつかないようにの08 必ずしっかり締め付ける必要があります。

19 ページの手順3に進みます。

手順2B

コンクリートまたはコンクリートブロック壁への取り付け

16 ページ

注意：負傷したり壁面を傷付けたりしないように注意してください。

- ウォール ブ 08 - 對直 接コンクリート面に取り付ける 。- コンクリート壁に必要な最小限の厚さは、20.3 cm (8インチ)。- コンクリートブロックの最小サイズ: 20.3 x 20.3 x 40.6 cm (8 x 8 x 16インチ) - 留め具間の最小水平間隔は、61.0 cm (24インチ)。- コンクリートに取り付ける場合は アー 11 を ウォール ブ 08 の中心に配置する必要がある (手順3)。ウォールプレートの取り付け位置を決めるときに、この点を考慮に入れる

1 テンプレートを配置する ミント：ウォールプレートの正確な位置を計算するには、sanus.comのHeightFinder（www.sanus/2567）をご利用ください。

2 ドリル 警告：ブロックの間のモルタルには決して穴を開けないようにしてください。

3 アンカーを差し込む 注意：アンカー 10 が、コンクリートの表面まで完全に差し込まれていることを確認してください。

4 カバーを開く Ⓟ

5 ネジで固定する

注意：負傷したり壁面を傷付けたりしないように注意してください。4本のコーチネジ 09 は、ウォールプレート 08 がぐらつかないように必ずしっかり締め付ける必要があります。

手順3

テレビをウォールプレートに掛ける

19 ページ

警告：組み立て始める前に、該当する部品が破損していないことを確認してください。破損している場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。

3.1 ウォールプレートにアームアセンブリーを取り付ける

1 取り付ける ⑥ 重いです!誰かに手伝ってもらってください。

注意：起こりうる人身事故や物的損害が起こらないようにご注意ください。コンクリート壁の場合: アームアセンブリー 11 は、ウォールブレー 08 の真ん中に留めて置かなければなりません。 注記：木製スタッドの場合は、アームアセンブリー 11 はウォールブレート 08 に沿ってスライドさせてテレビを最適な場所に配置できます。

2 固定する ▲ 注意：起こりうる人身事故や物的損害が起こらないようにご注意ください。両方の固定ネジ⑧を締め、アームアセンブリー11が ウォール フ08にもわかり固定されていることを確認してください。

60 3 カバーを閉める ◎

日本語

3.2 テレビをアームアセンブリーに掛ける

1 取り付ける ④ 重いです! この手順は、どなたかに手伝ってもらってください。

2 テレビを取り付ける

3 ネジで固定する

注意：起こりうる人身事故や物的損害が起こらないようにご注意ください。常に、止めネジ ⑫ が 締められ、テレビがアームアセンブリー ⑪ にしっかり固定されていることをご確認ください。

ケーブルの配線

24 ページ

重要：アーム 11 を完全に伸ばしてください。ケーブルに余裕を持たせ、アームを勧かしてもケーブルが引っ張られないようにします。アーム 11 からケーブルカバー C を外します。アームにケーブルを沿わせます。ケーブルカバー C を取り付けます。

調節

25 ページ

水平位置

注意：ねじ12は必ず、ねじLを回す前に緩める必要があります。

注意：起こりうる人身事故や物的損害が起こらないようにご注意ください。常に、止めネジ12が締められ、テレビがアームアセンブリー11にしっかり固定されていることをご確認ください。

傾き

テレビの傾きは簡単に変えることができ、そのままの位置に留まるはずです。傾き調節ノブ①を回して、テレビを自然に上下に傾けます。注記：異なった視聴場所のためにテレビの傾きを調節する必要のない場合は、傾き調節ノブ①を手で締めて、テレビの傾きを固定することができます。必要な場合には、ノブ①を締め付けるために六角棒スパナを使用します。

伸長 / 収縮 -- 必要な場合のみ

注意: ねじ Ⓔ を取り外さないでください。微調整のためにのみ回してください。

テレビを水平方向に動かす⑥ 重いです! この手順は、どなたかに手伝ってもらってください。

注意：起こりうる怪我や物的損害が起こらないようにご注意ください。コンクリート壁面に取り付ける場合、アームの位置を中央から移動させないでください。コンクリート壁に取り付けている場合は、アーム 11 が、常にウォールプレート 08 の中央になければなりません。

木製スタッドの場合のみ：1. テレビを外します（28ページを参照）。2. カバー P を開く。3. 固定ネジ S で緩めます。ただし、外さないでください。4. アーム 11 を適切な位置にスライドさせます。5. 固定ネジ S を締めます。注意：負傷したり壁面を傷付けたりしないように注意してください。両方の固定ネジ S を締め、テレビがウォールプレート 08 にしっかり同定されていることを確認してください。6. ウォールプレートのカバー P とテレビを取り付けて（手順3を参照）。

テレビを取り外す④重いです！誰かに手伝ってもらってください。

1. テレビのケーブルをすべて取り外します。2. 固定ネジ ⑫、3. ロック解除リング Ⓑ を下に引っっぱり、テレビを動かせるようにします。4. アームアセンブリー ⑪ からテレビをゆっくり持ち上げます。

アームアセンブリーを外す

トラブルシューティング

29 ページ

a: 背面が平らなテレビを壁面に近づけて設置する場合は、テレビに付属しているスペーサーを使用します。

b: テレビに同梱されているスペーサーおよびスペーサー03を以下のために使用します：背面が丸い（不規則な）テレビまたはケーブルのために余分な空間が必要なテレビ。

どの金具類を使用したらよいかがわからない場合は、カスタマーサービスにお問い合わせください。

注意：起こりうる怪我や物的損害が起こらないようにご注意ください。ネジが適度にかみ合うように、正しい長さのネジを使用してください。短すぎるとテレビを支えられません。長すぎるとテレビを傷付けます。

寸法

62 ページ
