使用説明書 MFSF1 SANUS

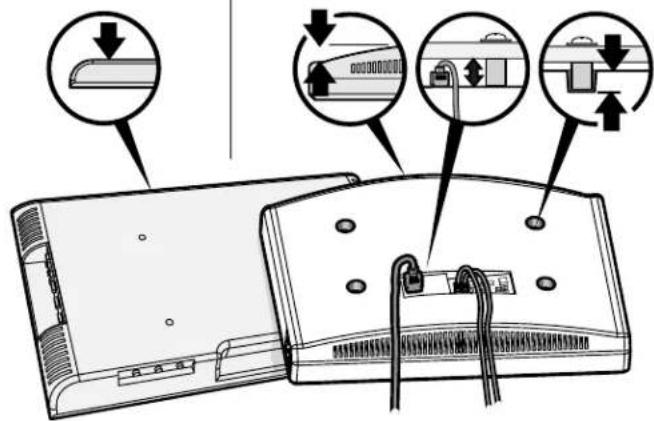

FLAT BACK ROUND BACK CABLES INSET HOLES

安全のための重要な説明 - この説明書を保管しておいてください - 本製品を使用する前に、説明書全体をよくお読みください

始める前に、このマウントがお客様のテレビに適しているかを確認してください。

1

お使いのテレビの重量は付属 品とあわせて22.6 kg (50 lbs.) を超えます か ?

22.6 kg (50 lbs.)

超えない — ご利用いただけます！

超える—このマウントは対応していませんMountFinder.sanus.com をご覧になるか、US: [phone] | EMEA: [phone] 英国: [phone] にお電話いただき、適合するマウントをご確認ください。

2

取り付け先の壁の素材は次のどれですか？

注意：

石膏ボードのみに取り付けないようにしてください。

木製 ドライウ 大丈夫です!

オブ ション の 固 定 具 キット が ありま #CMK1(含まれていません)

コンクリートまたは コンクリートブロック

わからない

US: [phone] | EMEA: [phone] | 英国: [phone] 翻までお電話ください。

3

必要な工具がすべて揃っていますか？

木製 スタッド スタッド チェッカー 千枚通し 5.5 mm (7/32インチ) ドリルピット

コンクリート壁 ハンマー 10 mm (3/8インチ) ドリルビット

4

始めるには

この取扱説明書をよくお読みいただき、簡単なインストール方法について理解してください。また、テレビを取り付けるために特別な条件があるかどうかをお使いのテレビの説明書で確認してください。

ここに記載される説明を理解できない場合、または製品の取り付け、組み立て、使用について質問がある場合、カスタマーサービスまでお問い合わせください。電話番号 US: [phone] | EMEA: [phone] | 英国: [phone]。

注意：ケガをしたり、壁面を破損しないように注意してください。

• 本製品は木製スタッド、コンクリート、コンクリートブロック壁のみでの使用を目的としています -石ードのみに取り付けないようにしてください。
• 取り付け先の壁は、テレビと壁面取付金具の総重量倍をの重量を支える強度がなければなりません。
• メーカーが指定している以外の目的で本製品を使用しないでください。
• 製造元は、不適切な組み立てや使用によって起きた破損またはケガに対して責任を負いません。

日本語

寸法 3 ページを参照

付属している部品およびハードウェア 4 ページを参照

警告：本製品には小さい部品が付属しており、誤って飲み込むと窒息の危険性があります。

組み立てを始める前に、部品がすべてそろっており、破損していないことを確認してください。足りない部品または破損している部品がある場合は、販売店に破損している製品を返品されるのではなく、カスタマーサービスまでご連絡ください。破損した部品は絶対にご使用にならないでください！

注 記:付属の金具をすべて使用するわけではありません。

手順 1 テレビブラケットをテレビに取り付ける 6 ページを参照

1-1 お使いのテレビの穴パターンを測る

お使いのテレビの穴パターンの幅および高さを mm で測ります。 測った値をメモします。 幅 ____ mm x 高さ ____ mm

1-2 テレビブラケットを組み立てる

測ったお使いのテレビの穴パターンに合わせて、テレビブラケットの構成を次の A、B、C、D、E または F から決定します。

1-3 テレビのネジの直径を選択する

1-4 テレビのネジの長さを選択する

a: お使いのテレビの背面がフラットで、なおかつテレビを壁面近くに設置したい場合、短いネジを使用します。

b: スペーサーおよび長いネジは、次の場合使用します。

• テレビの背面が曲面または不規則な場合
• テレビのマウント穴が奥まっている場合
• ケーブル用に余分なスペースが必要な場合

注意：ネジまたはネジとスペーサーの組み合わせで、ネジ山が適切にかみ合っていることを確認します。

短すぎると、テレビを保持できません。長すぎると、テレビに損害を与えます。

1-5 テレビブラケットを取り付ける

(A、B、C、D、E または F で) 組み立てたテレビブラケットを、ブラケットがテレビの穴パターンの中心で水平になっていることに注意して、お使いのテレビの穴パターンに配置します。ネジおよびワッシャー（a）またはスペーサー、ネジおよびワッシャー（b）の組み合わせて、ブラケットを取り付けます。

注意：ケガをしたり、壁面を破損しないように注意してください！この手順には、電動工具を使用しないでください。ネジは、テレビブラケットをテレビに固定するために必要なだけ締めてください。ネジを締めすぎないでください。

手順 2A ウォールプレートを壁面に取り付ける - 木製スタッドオプション 12 ページを参照

注意：ケガをしたり、壁面を破損しないように注意してください！

- 壁面を覆う石膏ボードが16 mm (5/8 インチ) を超えてはいけません

- 木製スタッドの最小サイズ：公称 51 x 102 mm（2 x 4 インチ）、38 x 89 mm（1½ x 3½ インチ）

注意：ケガをしたり、壁面を破損しないように注意してください！適切に使用しないと、ラグボルトでしっかりと支えることができません 10。ウォールプレートにしっかりと固定されるまでラグボルト 10 を締めます 09。ラグボルトを締めすぎないようにします。

手順 2B ウォールプレートを壁面に取り付ける - 打放しコンクリートまたはコンクリートブロックオプション 14 ページを参照

注意：ケガをしたり、壁面を破損しないように注意してください！

- ウォールプレートアッセンブリー 09 を、直接コンクリート面に取り付けます

- 打放しコンクリートの最小厚：203 mm (8 インチ)

- コンクリートブロックの最小サイズ: 203 x 203 x 406 mm (8 x 8 x 16 インチ)

注意：ケガをしたり、壁面を破損しないように注意してください！適切に使用しないと、ラグボルトでしっかりと支えることができません（C1）。ウォールプレートにしっかりと固定されるまでラグボルト（C1）を締めます（09）。ラグボルトを締めすぎないようにします。

手順 3 テレビをウォールプレートに取り付ける 16 ページを参照

重量があります！この手順では、支援が必要かもしれません。

注意：この固定ネジ12は、テレビをウォールプレートアッセンブリー09に固定させるために必ず取り付ける必要があります。

ケーブル管理 17 ページを参照

① 重要: アーム 09 を完全に伸ばしてください。ケーブルに余裕を持たせ、アームを動かしてもケーブルが引っ張られないようにします。

テレビの調整 18 ページを参照

チルト調整

調整時にお使いのテレビは簡単に動かすことができ、調整が完了したらその位置に留まるはずです。

テレビの固定が緩すぎるまたはきつすぎるばあいは、チルトテンションノブを手で回して調整します。 注記：テレビの位置を決定したら、不必要な移動が起こらないように、チルトテンションノブを締めます。

水平调整

お使いのテレビの水平を調整するには、固定ネジ12を緩めて、テレビを水平にして、再度固定ネジ12を締めます。

注意！ケガをしたり、壁面を破損しないように注意してください！この固定ネジ 12 は、テレビをアーム 09 に固定させるために必ず取り付ける必要があります。テレビの取り外し

重量があります！この手順では、支援が必要かもしれません。
