安全のための重要な説明 - この説明書を保管しておいてください - 本製品を使用する前に、説明書全体をよくお読みください

作業を始める前に、このマウントがお使いのテレビに適しているかどうかを確認します。

1

設置するテレビ（アクセサリを含む）の重量が、136 kg (300 ポンを超えていますか。

いいえ-最適です!

はい-このマウントは、適合しません。MountFinder.Sanus.comをご覧になるか、 [phone] (EMEA: [phone]; UK: [phone])で適合するマウントについてお問い 合わ せください。

2

テレビを掛ける壁の 材質は何ですか？

木製 育 最適です！

木製スタッドと石膏ボード

コンク コンク 最適です!

注意：

石膏ボードだけの壁には取り付けないでください

3

必要な工具は全部揃っていますか？

巻き尺
铅笔
水準器
ドライバー
電気ドリル
ソケットレンチ

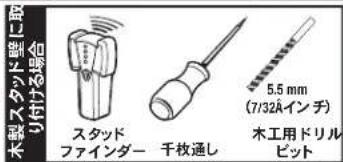

木製スタッド壁に取り付ける場合 スタッド ファインダー 千枚通し 5.5 mm (7/32Aインチ) 木工用ドリル ビット

カスタマーサービスにお問い合わせください： [phone] (EMEA: [phone]; UK: [phone])

コンクリート壁に取り付ける場合 10 mm (3/8 インチ) コンクリート用 ドリルビット ハンマー

4

準備が整いましたか？

取り付け作業は難しくありませんが、必ずこの説明書を最後まで読み、手順をすべて理解してください。 また、お使いのテレビ特有の要件があるかどうかを、テレビの取扱説明書で確認してください。 この説明書に不明な点がある場合や、この製品の取り付け、組み立て、使用の安全性について疑問がある場合は、のカスタマーサービスにお問い合わせください。

注意：起こりうる人身事故や物的損害が発生しないようにご注意ください。

• この製品は、木製スタッド、コンクリート、またはコンクリートブロック製の壁への取り付け専用です。石膏ボードだけの壁には取り付けないでください。
• テレビを掛ける壁は、テレビとマウントの合計重量の5倍の重量に耐えられなければなりません。
• 本製品の製造元によって明示的に指定されている以外の目的で本製品を使用しないでください。
• 間違った組み立てや使用が原因の物的または人的損害に対し、製造元は一切責任を負いません。

便利な情報サイトとお問い合わせ先

取り付け手順をわかりやすく説明したビデオをご覧いただけます。次のサイトにアクセスしてください:SANUS.com/2817

一度で正しく取り付けられるように、HeightFinder™で穴を開ける場所を確認できます。次のサイトをご覧ください:SANUS.com/2567

弊社の米国の専門技術者が、取り付けのご相談に応じます。電話：[phone] (EMEA: [phone]; UK: [phone])

作業を始める前に

日本語

テレビ台を付けている場合は、取り外します。

テレビに必要なアクセサリをすべて取り付けます。

テレビを壁に掛ける前にアクセサリを取り付ける必要があるかどうかを、それぞれのアクセサリの取扱説明書で確認してください。

テレビを下に置く場合は画面を保護します。

手順1

テレビに壁掛けブラケットを取り付ける

6 ページ

警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。組み立て始める前に、部品がすべて揃っており、破損していないことを確認してください。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。

注 記: 付属の金具をすべて使用するわけではありません。

1.1 適切な直径のネジを選ぶ

お使いのテレビに適したネジのサイズは1種類だけです。

1.2 適切な長さのネジとスペーサーを選ぶ

A スペーサーなし

- 背面が平らなテレビ [テレビブラケットをテレビに直接取り付ける] 短いネジ 01 を使用します。スペーサー 03 は不要です。

B スペーサーが必要

- 背面の平らなテレビ（追加の空間を必要とするもの） [ネジ穴が深い、またはケーブルが干渉する場合] - 背面が丸みを帯びている等、平らでないテレビ[テレビブラケットをテレビ背面に平行に取り付けられない場合]

長いネジ 01 とスペーサー 03 で、テレビとテレビブラケットの間に隙間を作ります。

1.3 壁掛けブラケットをルプレートの構成を決める

テレビの取り付け穴の高さを測定します。

高さが 400mm 以下の場合

手順 1.4(9 ページ)に進む

高さが 400mm を超える場合

テレビブラケットのエクステンション 06 を、TV VESA の高さに合わせて組み立てます。

1.4 壁掛けブラケットを組み立てる

図に示すように、壁掛けブラケット 04 と 05 を、両方が同じ高さになるようにテレビの取り付け穴の真ん中に配置します。前の手順で選んだスペーサー、ネジ、ワッシャーを使って、壁掛けブラケットをテレビに取り付けます。

手順2

ウォールプレートを壁に取り付ける

10 ページ

警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。組み立て始める前に、部品がすべて揃っており、破損していないことを確認してください。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。

注 記：付属の金具をすべて使用するわけではありません。

ウォールプレートの構成を決める

テレビとブラケット間の距離を測定します。

日本語

700mm以下のテレビブラケットの場合

手順：2A(木製スタッド)(12ページ) または2B(コンクリート)(15ページ)に進む

注記：木製スタッド壁の場合のみ：ウォールブレー10を伸ばして、テレビを水平方向に動かすことができます。テレビの幅よりも長くウォールプレートを伸ばさないようにしてください。

700mmを超えるテレビブラケットの場合

テレビプラケットに合わせてウォールプレートを伸ばします。

警告: 怪我をしないように注意してください! 短くするときに指を挟まれることがあります。

テレビブラケットより長くウォールプレートを伸ばします。この際、テレビの幅よりも伸ばさないようにしてください。

注記：必要に応じて、図示したナットを緩めてスライドしやすくします。

手順2A

木製スタッド壁への取り付け

12 ページ

注意：負傷したり壁面を傷付けたりしないように注意してください壁面を覆う石膏ボードは1.5cm(5/8インチ)を超えてはいけない。・木製スタッドの最小寸法:名目51×102cm(2×4インチ)、実寸3.8×8.9cm(1½×3½インチ)。・留め金具間の最小水平間隔は、40.6cm(16インチ)。・スタッドの中心を確認する必要がある。

1 スタッドを見つける
2 端を確認する
3 印を付ける
4 テンプレートを配置する ミント：ウォールプレートの正確な位置を計算するには、sanus.comのHeightFinder(www.sanus/2567)をご利用ください。
ニント：ウォールプレートの正確な位置を計算するには、sanus.comのHeightFinder（www.sanus/2567）をご利用ください。

延長ウォールプレートの場合：

5 ドリル
6 ネジで固定する
注意：負傷したり壁面を傷付けたりしないように注意してください。4本のコーチネジは、11 ウォールプレートがくらつかないようにの10 必ずしっかり締め 付ける必要があります。18 ページの手順3に進みます。

手順2B

コンクリートまたはコンクリートブロック壁への取り付け

15 ページ

注意：負傷したり壁面を傷付けたりしないように注意してください。
.ウォー ルプレート10を直接コンクリート面に取り付ける。コンクリート壁に必要な最小張の厚さは、20.3 cm（8インチ）。コンクリートブロックの最小サイズ：20.3 x 20.3 x 40.6 cm（8 x 8 x 16インチ）。
・コンクリート壁に取り付ける場合は、壁掛けプラケット 04 と 05 をウォール プレ-10 の中心に配置する必要があります。ウォールプレートの取り付け位置を決めるときに、この点を考慮に入れてください。

1 テンプレートを配置する ミント：ウォールプレートの正確な位置を計算するには、sanus.comのHeightFinder(www.sanus/2567)をご利用ください。

延長ウォールプレートの場合：

2本のラグボルト11を壁プレート10の中心（上部と下部）、次に中心から最小406 mm（16インチ）、合計6つのラグボルトボルト。

2 ドリル ▲警告：ブロックの間のモルタルには決して穴を開けないようにしてください。
3 アンカーを差し込む ▲ 注意：アンカー 12 が、コンクリートの表面まで完全に差し込まれていることを確認してください。

4 ネジで固定する

注意：負傷したり壁面を傷付けたりしないように注意してください。4本のコーチネジ 11は、ウォール プ 10がくらつかないように必ずしっかり締め付ける必要があります。

日本語

テレビをウォールプレートに掛ける手順3

18 ページ

1 取り付ける ④ 重いです! この手順は、どなたかに手伝ってもらってください。

注意：起こりうる怪我や物的損害が起こらないようにご注意ください。コンクリート壁に取り付ける場合は、壁掛けブラケット 04 と 05 をウォールプレ 10 の中心に配置する必要があります。

延長ウォールプレートの場合：テレビブラケット 04 と 05 は、ウォールプレート 10 の外側セクションのみに掛けるようにする必要があります。

2 テレビを取り付ける

注意：テレビの下部をウォールプレート10にカチッと音がするまで押し付け、テレビを固定します。

調節

19 ページ

水平位置 テレビを水平にするには、壁掛けブラケット 04 と 05 の上部にあるレベル調節ネジ\$を回して、テレビの片側を上または下に動かします。

高さ テレビの高さを調節するには、壁掛けブラケット 04 と 05 の上部にあるレベル調節ネジ ⑤ を回します。

傾き

テレビの傾きは簡単に変えることができ、そのままの位置に留まるはずです。傾き調節ノブ①を回して、テレビを自然に上下に傾けます。注記：異なった視聴場所のためにテレビの傾きを調節する必要のない場合は、傾き調節ノブ①を手で締めて、テレビの傾きを固定することができます。必要な場合には、ノブ①を締め付けるために六角棒スパナを使用します。

テレビを水平方向に動かす④重いです！この手順は、どなたかに手伝ってもらってください。

注意：起こりうる怪我や物的損害が起こらないようにご注意ください。コンクリート壁に取り付ける場合は、壁掛けプラケット 04 と 05 をウォールプレー10 の中心に配置する必要があります。

ウォールプレートからテレビを外します。このためには、両方のロック解除コード®を下に引っ張ってそのまま

持ち、テレビの下部を壁面から離れるようにゆっくり引きます。注意：負傷したり壁面を傷付けたりしないように注意してください。ロックのラッチが壊れないように、必ず、ロック解除コードを下に引っ張ったままにして、テレビを壁から離してください。

注意しながらテレビを持ち上げて、ウォールプレートに再配置します。ウォールプレート 10 には、横の動きを制限するストッパーが付いています。

テレビの下部をウォールプレート ^10 にカチッと音がするまで押し付け、テレビを固定します。

テレビを取り外す ④ 重いです!誰かに手伝ってもらってください。

ウォールプレートからテレビを外します。このためには、両方のロック解除コードを下に引っ張ってそのまま

持ち、テレビの下部を壁面から離れるようにゆっくり引きます。注意：負傷したり壁面を傷付けたりしないように注意してください。ロックのラッチが壊れないように、必ず、ロック解除コードを下に引っ張ったままにして、テレビを壁から離してください。注記：テレビを再度掛ける場合は、18ページの手順3に従ってください。

トラブルシューティング

22 ページ

a:背面が平らなテレビを壁面に近づけて設置する場合は、テレビに付属しているスペーサーを使用します。

b: テレビに同梱されているスペーサーおよびスペーサー03を以下のために使用します:背面が丸い(不規則な)テレビまたはケーブルのために余分な空間が必要なテレビ。

どの金具類を使用したらよいかがわからない場合は、カスタマーサービスにお問い合わせください。

注意：起こりうる怪我や物的損害が起こらないようにご注意ください。ネジが適度にかみ合うように、正しい長さのネジを使用してください。短すぎるとテレビを支えられません。長すぎるとテレビを傷付けます。

寸法

23 ページ
