MANUAL DE USUARIO MFSF1 SANUS
Texto en español, página 20 Deutscher Text Seiten 26 Svensk text sida 32
INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.
Antes de comenzar, asegurémonos de que este soporte sea perfecto para usted.
1 ¿Su televisor pesa más de 22,6 kg (50 libras), incluidos los accesorios?
No - ¡Perfecto!
Sí – Este soporte NO es compatible. Visite MountFinder.sanus.com o llame al número
US: +1 (800) 359-5520 | EMEA: +31 (0) 495 580 852 | Reino Unido: +44 (0) 800 056 2853 para encontrar una montura compatible.
2 ¿De qué está hecha su pared?
PRECAUCIÓN:
NO lo instale en paredes únicamente de yeso
¿Hormigón macizo o bloque de hormigón?
¿No está seguro?
Llame al Servicio de Atención al Cliente:
US: +1 (800) 359-5520 | EMEA: +31 (0) 495 580 852 | Reino Unido: +44 (0) 800 056 2853
3 ¿Tiene todas las herramientas necesarias?


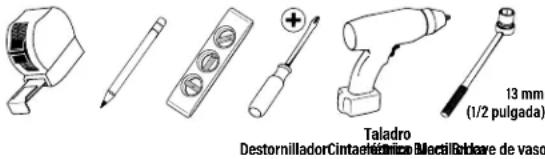

13 mm (1/2 pulgada) Taladro Destornillador Cinta elettrico Macil Dohare de vaso
Revise estas instrucciones para estar seguro de sentirse cómodo con este sencillo proceso de instalación. Consulte además el manual del usuario de su televisor para ver si existe algún requisito especial para montar su televisor en la pared.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, el montaje o el uso del producto, póngase en contacto con el Servicio de Atención al Cliente al +US: +1 (800) 359-5520 | EMEA: +31 (0) 495 580 852 | Reino Unido: +44 (0) 800 056 2853.
▲PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
- Este producto incluye instrucciones y herramientas para su uso en montantes de madera, hormigón macizo y paredes de bloques de hormigón: NO lo instale en paredes únicamente de yeso.
- La pared debe ser capaz de soportar hasta cinco veces el peso combinado del televisor y la montura.
- No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante.
- El fabricante no se responsabiliza de ningún daño o lesión resultante del montaje incorrecto o el uso indebido.
ESPAÑOL
Dimensiones
Consulte la página 3
Piezas y elementos de sujeción suministrados
Consulte la página 4
ADVERTENCIA: Este producto contiene piezas pequeñas que, en caso de ser tragadas, podrían causar asfixia.
Antes de comenzar a montar la unidad, verifique que dispone de todas las piezas y que se encuentran en buen estado. Si no dispone de todas las piezas o alguna está dañada, no devuelva el elemento defectuoso al distribuidor. Póngase en contacto con el Servicio de Atención al Cliente. Nunca utilice piezas en mal estado.
NOTA: No se utilizarán todos los elementos de sujeción incluidos.
PASO 1 Conectar el soporte al televisor
Consulte la página 6
1-1 Mida el patrón de orificios de su televisor
Mida la anchura y la altura del patrón de orificios del televisor en mm. Anote las medidas: Anchura ____ mm x Altura ____ mm
1-2 Monte el soporte del televisor
Determine qué configuración de soporte de televisor va a utilizar, A, B, C, D, E o F en función de las medidas del patrón de orificios del televisor.
1-3 Seleccione el diámetro de los tornillos del televisor
1-4 Seleccione la longitud de los tornillos del televisor
a: Si su televisor tiene la parte trasera plana Y desea que esté más cerca de la pared, utilice los tornillos más cortos.
b: Se suministran espaciadores y tornillos más largos para los casos siguientes:
- Televisores con parte trasera redonda/irregular - Televisores con orificios de montaje empotrados - Necesidad de más espacio para cables
PRECAUCIÓN: Verifique el enrosque adecuado del tornillo o del conjunto tornillo/espaciador.
- Si es demasiado corto, no sujetará el televisor. - Si es demasiado largo, dañará el televisor.
1-5 Fije el soporte del televisor
Coloque su configuración de soporte de televisor (A, B, C, D, E o F) sobre el patrón de orificios de su televisor, asegurándose de que el soporte esté centrado sobre el patrón de orificios del televisor y nivelado. Fije el soporte con su selección de tornillo/arandela (a) o espaciador/tornillo/arandela (b).
PRECAUCIÓN: ¡Evite posibles lesiones personales y daños materiales! NO use herramientas eléctricas para este paso. Apriete los tornillos con la fuerza adecuada para fijar el soporte del televisor al televisor. NO los apriete demasiado.
ESPAÑOL
PASO 2A Fijar la placa de pared a la pared - Opción de montante de madera
Consulte la página 12
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
- Los paneles de yeso sobre la pared no deben ser mayores de 16 mm (5/8 pulg.)
- Tamaño mínimo de los montantes de madera: nominal 51 x 102 mm (2 x 4 pulg.) común 38 x 89 mm (1½ x 3½ pulg.)
PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. El uso incorrecto podría reducir la capacidad de sujeción del perno tirafondo 10. Ajuste los tornillos tirafondo 10 solamente hasta que queden bien firmes contra la placa mural 09. NO apriete excesivamente los pernos tirafondo 10.
PASO 2B Fijar la placa de pared a la pared - Opción de hormigón macizo o bloques de hormigón
Consulte la página 14
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
- Monte el conjunto de placa de pared 09 directamente sobre la superficie de hormigón
- Grosor mínimo del hormigón macizo: 203 mm (8 pulg.)
- Tamaño mínimo del bloque de hormigón: 203 x 203 x 406 mm (8 x 8 x 16 pulg.)
▲ PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. El uso incorrecto podría reducir la capacidad de sujeción del perno tirafondo C1. Ajuste los tornillos tirafondo C1 solamente hasta que queden bien firmes contra la placa mural 09. NO apriete excesivamente los pernos tirafondo C1.
PASO 3 Colgar el televisor en la placa de pared
Consulte la página 16
¡PRODUCTO PESADO! Podría necesitar ayuda para realizar esta operación.
PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. Este tornillo de bloqueo 12 debe instalarse para fijar el televisor en el conjunto de placa de pared 09
Gestión de los cables
Consulte la página 17
IMPORTANTE: Tire del brazo 09 hasta alcanzar su extensión máxima para dejar suficiente holgura y evitar tirar de los cables cuando se mueva el brazo.
Ajustes del televisor
Consulte la página 18
AJUSTE DE LA INCLINACIÓN
Su televisor debería ajustarse fácilmente al moverlo y luego se mantiene en su posición. Si su televisor está demasiado flojo o demasiado apretado, ajuste perilla de tensión de inclinación con la mano.
NOTA: Cuando el televisor esté en su posición, apriete la perilla de tensión de inclinación para evitar el movimiento no deseado.
AJUSTE DE NIVEL
Para ajustar la nivelación del televisor, afloje el tornillo de bloqueo 12, nivele el televisor y luego apriete el tornillo de bloqueo 12
PRECAUCIÓN Evite posibles lesiones personales o daños materiales. Este tornillo de bloqueo 12 debe instalarse para fijar el televisor en el brazo 09.
RETIRADA DEL TELEVISOR.
¡PRODUCTO PESADO! Podría necesitar ayuda para realizar esta operación.
