VXL7 - 电视墙挂架 SANUS - 免费用户手册

产品类型	电视壁挂支架
品牌	SANUS
型号	VXL7
壁板尺寸	约700 x 407毫米
支架重量	约5公斤
最大承重	40公斤（88磅）
VESA兼容性	最大700 x 400毫米
材质	钢材
颜色	黑色
主要功能	倾斜、水平调节、线缆解锁
安装类型	木龙骨、实心混凝土或混凝土砌块
包含配件	五金件、钻孔模板
保修	5年
保养与清洁	用柔软干布清洁
安全	安全锁、释放线缆
备件与可维修性	可向客服索取
一般信息	通过HeightFinder™辅助安装，在线提供视频

常见问题 - VXL7 SANUS

Sanus VXL7壁挂支架最大承重是多少？

Sanus VXL7壁挂支架可承受最重40公斤（88磅）的电视（含配件）。切勿超过此限制，以避免损坏或受伤风险。

VXL7壁板尺寸是多少？

壁板尺寸约为700 x 407毫米。它可横向扩展以适应大型VESA配置。

该支架是否兼容曲面电视？

是的，VXL7支架可通过可调固定脚和使用垫片（如有需要）用于曲面电视。请查阅手册以选择正确的螺丝长度。

能否将支架安装在石膏板上？

不，该支架不得单独安装在石膏板上。它需要安装在木龙骨、实心混凝土或混凝土砌块墙上。石膏板无法提供足够的承重能力。

安装后如何调节电视高度？

使用每个固定脚上方的调平螺丝。旋转螺丝可升起或降下电视的相应侧，使其保持水平。

如何从壁挂支架上取下电视？

向下拉动电视底部的两根释放线缆，同时轻轻将电视下部向前拉。然后向上提起电视使其脱离壁板。

安装需要哪些工具？

所需工具包括：卷尺、铅笔、水平仪、胶带、电钻、套筒扳手以及适用于木材或混凝土的钻头。

支架是否支持横向移动？

是的，电视可在壁板上横向偏移。对于木龙骨安装，壁板可扩展以实现横向移动，但不得超出电视边缘。

如果提供的螺丝不适用于我的电视怎么办？

支架包含多种尺寸的螺丝和垫片。如果没有合适的，请联系SANUS客服（号码见说明书）以获取正确的螺丝。切勿使用不合适的螺丝。

在哪里可以找到Sanus VXL7的安装视频？

安装视频可在sanus.com/2817网站上找到。您将看到逐步演示以帮助安装。

用户手册 VXL7 SANUS

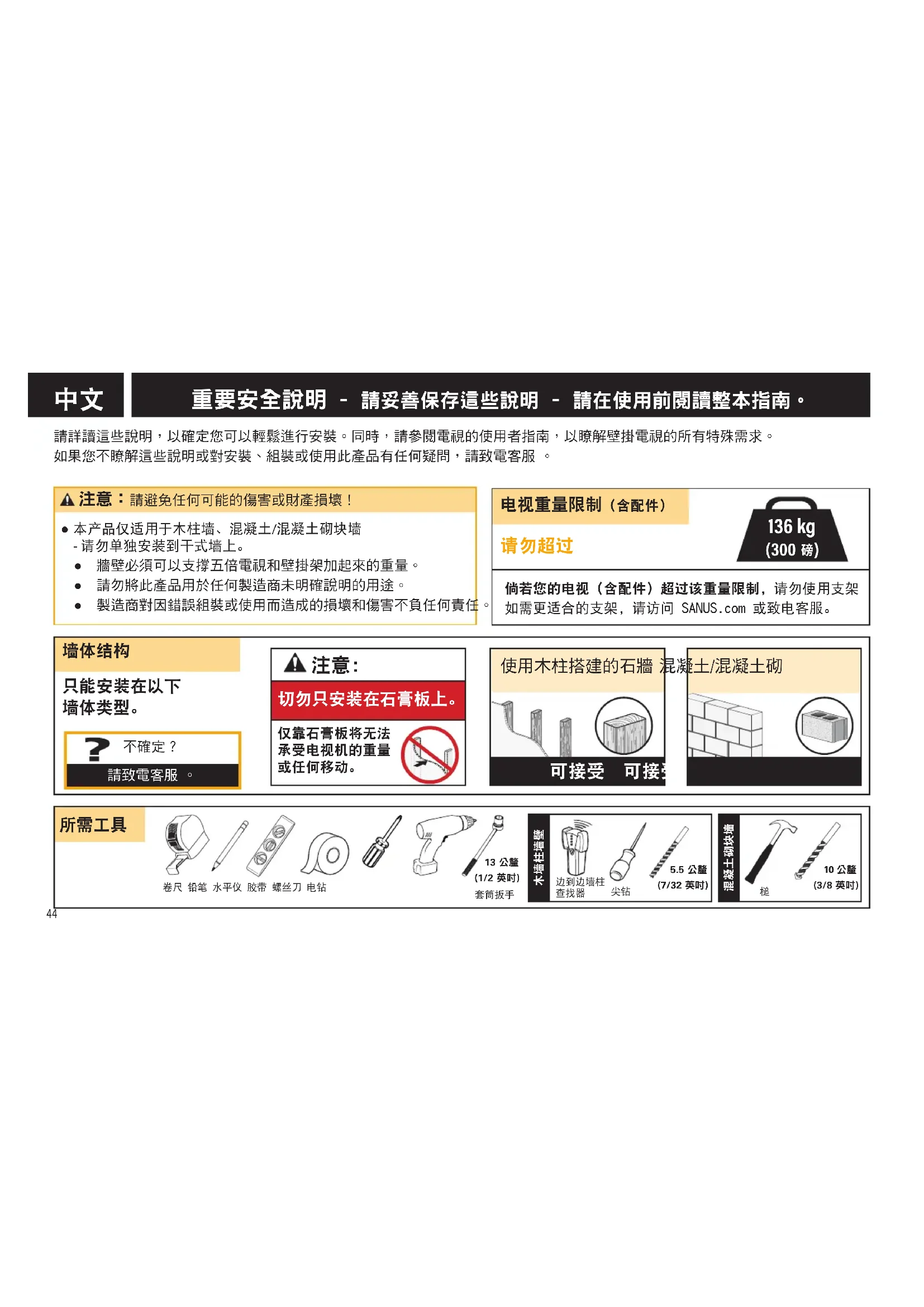

重要安全說明 - 請妥善保存這些說明 - 請在使用前閱讀整本指南。

請詳讀這些說明，以確定您可以輕鬆進行安裝。同時，請參閱電視的使用者指南，以瞭解壁掛電視的所有特殊需求。如果您不瞭解這些說明或對安裝、組裝或使用此產品有任何疑問，請致電客服。

注意：請避免任何可能的傷害或財產損壞！

• 本产品仅适用于木柱墙、混凝土/混凝土砌块墙

• 请勿单独安装到干式墙上。

• 墻壁必須可以支撐五倍電視和壁掛架加起來的重量。

• 請勿將此產品用於任何製造商未明確說明的用途。
• 製造商對因錯誤組裝或使用而造成的損壞和傷害不負任何責任。

电视重量限制（含配件）

请勿超过

倘若您的电视（含配件）超过该重量限制，请勿使用支架如需更适合的支架，请访问SANUS.com或致电客服。

墙体结构

只能安装在以下墙体类型。

不確定？

請致電客服。

注意：

切勿只安装在石膏板上。

仅靠石膏板将无法承受电视机的重量或任何移动。

凝土/混凝土砌

所需工具

卷尺铅笔水平仪胶带螺丝刀电钻

套筒扳手

奉水

随时随地的帮助

想要通过视频了解如何轻松完成此DIY项目？立即观看：SANUS.com/2817

确保安装一举成功。HeightFinder可提供具体的钻孔位置。访问以下网址了解详细信息：SANUS.com/2567

我们在美国的安装专家可随时提供帮助。若需帮助请致电：[phone] (EMEA: [phone]; UK: [phone])

开始安装之前

拆除电视机底座。如果电视机已安装底座，先将其拆除

电视在安装后，可能无法看到它的产品标签。电视安装前：请记录电视的信息并妥善保存，以备将来参考。或拍下电机产品标签的照片并妥善保存，以备将来参考。

安装所需配件到电视机上。查看所有配件安装手册，并确定是否需要在安装电视机之前安装这些配件。

保护电视屏幕。将电视机放倒安装时，请保护好电视屏幕。

安装电视机托架 第6页步骤1

警告：此产品包含若吞咽可能引致窒息危险的小部件。

在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或受损，请勿将受损零件返回至经销商；请联系客户服务部。切勿使用受损零件！注意：并非包含的所有配件均要使用。

1.1 电视的螺杆直径

仅限某一规格01螺丝适用于您的电视。

1.2 确认电视的螺钉长度和垫片

注意事项

最少三个(3)完整螺纹啮合

如果01接触电视底部,请使用垫片03

如果您的电视机附带垫片或适配器,请将垫片置于安装硬件下方。

平板电视

[将电视支架水平放置在电视下方]

无需垫片需要

平板电视

含较深的嵌入孔或电源线

03垫片（多个）

圆形

或不规则背面电视

[电视支架未水平放置在电视下]

03垫片（多个）

1.3 确定您的电视机托架配置

测量电视机安装螺孔的高度。

如果高度为400毫米或更低

如果高度超过400毫米

跳到步骤1.4，第9页

组装电视挂钩扩展件06，以吻合电视机VESA的高度。

1.4安装电视机托架

将电视机托架04和05置于电视机安装螺孔上方的中央位置，如图所示一确保托架位于同一高度。

使用您为电视机选择的隔圈、螺钉和垫圈组合进行安装。

步骤2

将壁板安装到墙壁上

警告：此产品包含若吞咽可能引致窒息危险的小部件。在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或受损，请勿将受损零件返回至经销商；请联系客户服务部。切勿使用受损零件！

第10页

中文

确定您的壁板配置

测量电视挂钩之间的距离。

对于长度为700毫米或更短的电视挂钩*

跳到以下步骤：2A（木墙柱），第12页或2B（混凝土墙），第15页

注意：仅针对木墙柱的安装；您可以延长壁板 10

，以便使电视机能够左右移动。切务让壁板超出电视边缘。

对于长度大于700毫米的挂钩

根据电视挂钩的尺寸适当延长壁板。

警告：请注意避免潜在的人身伤害！当向后滑动时，这些区域可能会形成夹点。

将壁板伸出电视支架，但不要超过电视边缘。注意：如果需要，请拧松图中所示的螺母，以便使壁板能够顺利滑动。

步骤2A

木墙柱安装

第12页

注意：避免潜在人身伤害或财产损毁！·墙上覆盖的干式墙不能超过1.5cm(5/8in)。·最小木墙柱尺寸：标称5.1×102cm(2×4in)实际3.8×8.9cm(1½×3½in)。
- 扣件之间的最小水平间隔：40.6cm(16in)。·确保安装在墙柱中间
1 确定位置 2 确认 3 标记 4 定位模板
提示：若要准确计算壁板位置，请访问sanus.com[www.san.us/2567]了解我们提供的HeightFinder（测高器）。

对于延长后的壁板：你必须安装2个方头螺栓11在墙板10的中心（顶部和底部），然后从中心向外至少406毫米（16英寸），总共至少6个方头螺栓。

钻孔 6 牢固地拧紧

注意：避免潜在人身伤害或财产损毁！所有四个方头螺栓均需拧紧，以防止壁板发生不必要的移动。

转至第18页的步骤3。

步骤2B

实心混凝土或混凝土砌块安装

第15页

注意：避免潜在人身伤害或财产损毁！·直接安装壁板10到混凝土表面上，最小实心混凝土厚度：20.3cm(8in).最小混凝土砌块尺寸：20.3×20.3×40.6cm(8×8×16in)。
- 对于混凝土应用，电视机托架 04 和 05 必须位于壁板 10 中心位置。在选择壁板位置时请记住这一点。
定位模板提示：若要准确计算壁板位置，请访问sanus.com[www.san.us/2567]了解我们提供的HeightFinder（测高器）。
对于延长后的壁板：你必须安装2个方头螺栓11在墙板10的中心（顶部和底部），然后从中心向外至少406毫米（16英寸），总共至少6个方头螺栓。
2钻孔注意：切勿钻入砌块之间的灰浆层中。
3 插入锚栓 注意：确保锚栓 12 与混凝土表面平齐。
4牢固地拧紧注意：避免潜在人身伤害或财产损毁！所有四个方头螺栓1均需拧紧，以防止壁板10发生不必要的移动。

步骤3安装电

到壁板

第18页

1悬挂 重物！您可能需要帮助来完成此步骤。
注意：避免潜在人身伤害或财产损毁！对于混凝土应用，电视机托架 04 和 05 必须位于壁板 10 中心位置。

对于延长后的壁板：

电视挂钩04和05只能挂在壁板09的外侧区域。

2安装

注意：按压电视机底部使其嵌入壁板。当您听到咔哒一声，即表示电视机已固定到位。

调节

第20页

水平

要水平调整电视，旋转电视机托架04和05顶部的水平调整螺钉S，以抬高或降低该侧的电视高度。

高度

通过旋转水平调整螺钉 ⑤ 调整高度，该螺钉位于电视机托架04和05的顶部。

电视机的横向移位 重物！您可能需要帮助来完成此步骤。

注意：避免潜在人身伤害或财产损毁！对于混凝土应用，电视机托架04和05必须位于壁板10中心位置。

从壁板上解锁电视机：拉下并抓住两个释放索引，同时轻轻将电视机底部从墙上拉下。注意：避免

潜在人身伤害或财产损毁！为避免弄坏栓锁：在将电视机从墙上拉出的过程中，务必一直拉出并按住释放索。

将电视机抬起，然后小心地重新放置在壁板上。壁板10有阻停装置，用于限制侧向移动。

按压电视机底部使其嵌入壁板。当您听到咔哒一声，即表示电视机已固定到位。

拆卸电视机物！您可能需要帮助来完成此步骤。

从壁板上解锁电视机：拉下并抓住两个释放索，同时轻轻将电视机底部从墙上拉下。注意：避免

潜在人身伤害或财产损毁！为避免弄坏栓锁：在将电视机从墙上拉出的过程中，务必一直拉出并按住释放索。注意：要重新挂上电视机，按照第18页步骤3中的程序操作即可。

尺寸

第23页

日本語

安全のたての重要な説明

取付计手扣和加中（限月日下之）（）（）：SAMUScom2817度正（取付注的，HghHndn安会开的提期金（）：SASUcom/2567社的中国投资者，取付的可通式

日本語

作業を始の前に

ADL台台付之在場合比，取外山。

警告：本製品注、認和飲品送至室息的危陊性。小之部品含，部品及藥。破載在不點，足不部品及破持在部品为名，取店中返品生，力斯一尼二士使用，破於部品是使用，

1.1 テレビのネジの直径

ANBCHUHJNHO 61

警告：本製品中，請勿飲食及對空氣等有害的危险性。小於50個品項含裝載之物。請勿立即開始使用。製品將會隨後損壞。被損載在任何位置上都將會導致嚴重的風險。

七：一九一九一一日的正确位置计算的有：sana.comHightFinder（www.sanus/2567）为可利用

延長の一ルフレトの場合：

2本的拉克尔卜11要壁产一卜0的中心（上部下部），次中中心小最小406mm（16个）合计6的拉克尔卜。

5 Dリル 6 ネジて固定する

注意：免售日无机配售电信在2023年1月16日（T+2日）注章上不

04 05 完一上10的中心在国宁必要如定。一上之取付位国在上，之点考感以入

1 定予一上配置的上：之正置位计算以，sans.com的HightFinder（www.sansu/2567）

延長歯一爾PLEトの场合：

1 取付用的重也！之手顺是、不加的卡于手伍了也马下
注意：起三约怪我物的指言起可不自上已注意（下）。一卜壁取付的场合是，步打个卡上04 05中之配置的必要要

注意：起二30名怪技物的相责起不已口已注示<在。」一上壁中取付的场合是，赠动打下（） 05 心中心化配置于必要为

注意不与方丁莱比持上上，无一用一再配置。无一用一10有、横的动制限的Sopp一为付也
