产品类型	固定式壁挂支架
品牌	SANUS
型号	VMFL1
兼容性	适用于13"至30"的LCD/等离子电视
最大承重	18.2 kg
离墙距离	1.3 cm
材质	钢
颜色	黑色
固定类型	适用于木龙骨或干墙
倾斜	不可倾斜
旋转	不可旋转
墙板尺寸	约10 x 10厘米
支架厚度	1.3 cm
包含配件	M4/M5螺栓、垫圈、间隔柱、膨胀管
安全标准	符合CE标准
保修	5年
维护	用柔软干布擦拭
安装	需要钻孔和水平仪

常见问题 - VMFL1 SANUS

如何在木龙骨上安装支架？

使用立柱探测器定位立柱。以墙板为模板，在立柱中心标记两个孔。用随附的方头螺栓固定墙板。拧紧。

如何在干墙上安装支架？

放置墙板，标记4个孔。用3/8英寸钻头钻1厘米的预钻孔。插入膨胀管，然后安装锚固螺栓。拧紧螺栓。

对于后部平坦的电视，应使用哪些螺栓？

使用随附的M4 x 10毫米螺栓 (e) 和M4垫圈 (i)。

对于安装孔凹陷的电视，应使用哪些螺栓？

使用M4 x 20毫米螺栓 (f) 和小M4垫圈 (j)。

对于安装孔深陷的电视，应使用哪些螺栓？

使用M4 x 30毫米螺栓 (g) 和大M4间隔柱 (k)。

如何将显示器支架固定在电视上？

将合适的螺栓插入显示器支架的孔中，然后拧入电视。用十字螺丝刀拧紧。

如何将电视悬挂在墙板上？

抬起电视，使支架挂钩与墙板上部槽对齐。确保挂钩完全卡入。

安装后如何锁定显示器支架？

安装好电缆并确保屏幕就位后，拧紧M5锁定螺栓 (h)，将支架牢固固定在墙板上。

如果零件缺失或损坏怎么办？

请联系SANUS客户服务：1-800-359-5520（美国）或31 (0) 20 5708938（欧洲）。在授权经销商处购买的产品，替换零件免费配送。

我可以独自安装这个支架吗？

建议两人一起抬起和定位电视。如有疑问，请咨询合格技术人员。

用户手册 VMFL1 SANUS

注意：dralwfo一l设置的场合、安力一木卜的H和壁面一ト的间fsh一为插入立的功为确

手順2：M5締り付款ルトを設置する

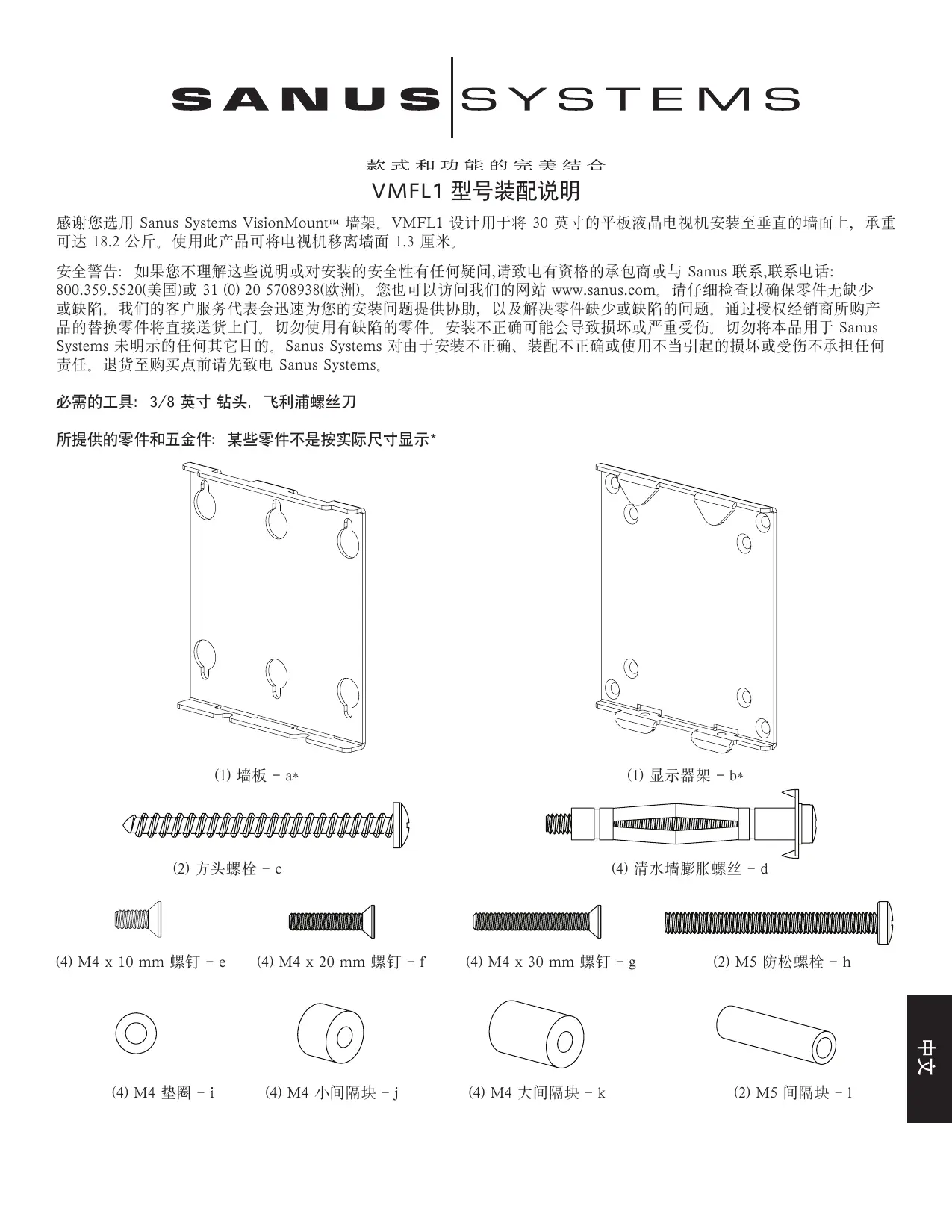

感谢您选用Sanus Systems VisionMount™墙架。VMFL1设计用于将30英寸的平板液晶电视机安装至垂直的墙面上，承重可达18.2公斤。使用此产品可将电视机移离墙面1.3厘米。

安全警告：如果您不理解这些说明或对安装的安全性有任何疑问，请致电有资格的承包商或与Sanus联系，联系电话：800.359.5520(美国)或31(0)205708938(欧洲)。您也可以访问我们的网站www.sanus.com。请仔细检查以确保零件无缺少或缺陷。我们的客户服务代表会迅速为您的安装问题提供协助，以及解决零件缺少或缺陷的问题。通过授权经销商所购产品的替换零件将直接送货上门。切勿使用有缺陷的零件。安装不正确可能会导致损坏或严重受伤。切勿将本品用于Sanus Systems未明示的任何其它目的。Sanus Systems对由于安装不正确、装配不正确或使用不当引起的损坏或受伤不承担任何责任。退货至购买点前请先致电Sanus Systems。

必需的工具：3/8英寸钻头，飞利浦螺丝刀

所提供的零件和五金件：某些零件不是按实际尺寸显示*

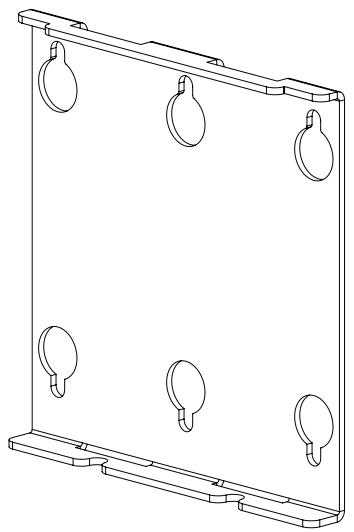

(1) 墙板 - a*

(2)方头螺栓-c

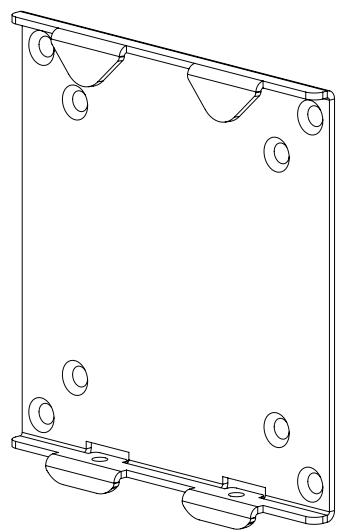

(1) 显示器架 - b*
(4) 清水墙膨胀螺丝 - d

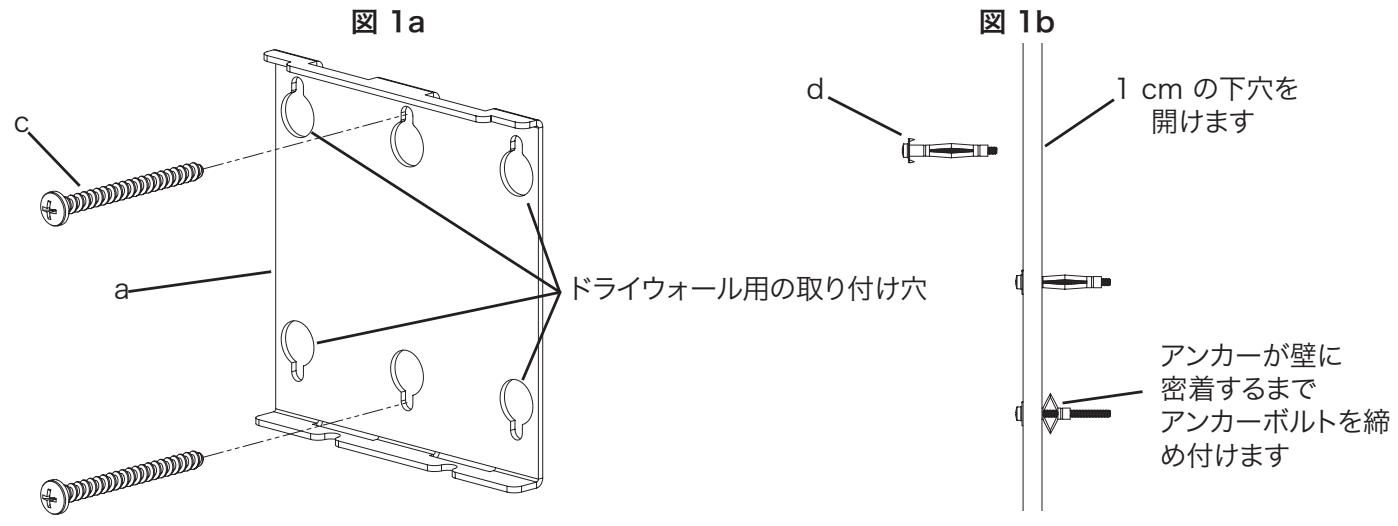

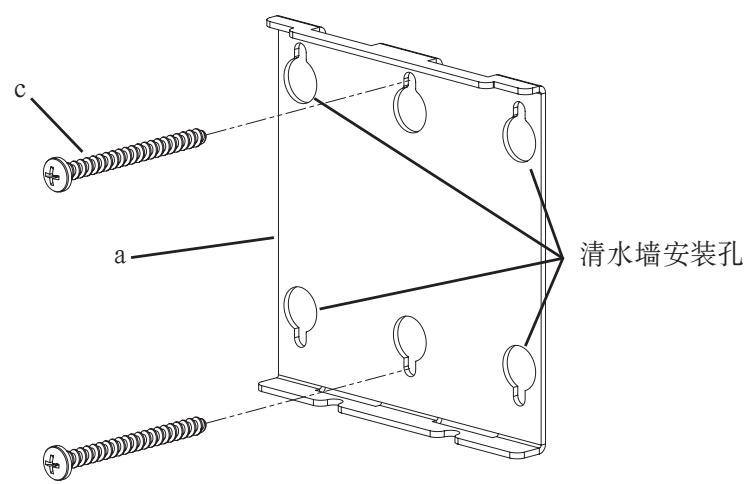

木立筋安装：安装前先确定墙板（a）的安装位置。使用高质的墙筋传感器找到墙筋。请先将墙板作为样板在适当的地方标出两个孔的位置。请确保钻孔位于墙筋的中心。用两个方头螺栓(c)将墙板安装到墙面上。请确保墙板方向正确，即墙板中央的平面如图1a所示紧贴墙面。以锁孔式将墙板安装到每个方头螺栓上。最后旋紧每个方头螺栓。

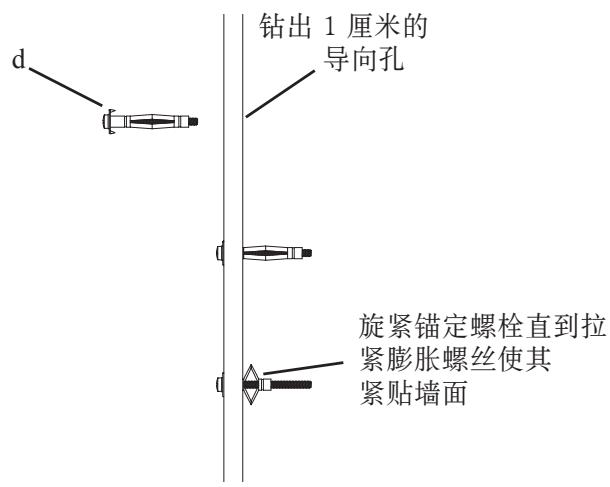

清水墙安装：确定墙板安装在墙面上的适当位置。以墙板为样板，标出四个外侧安装孔的位置。用3/8英寸钻头在每个标记的位置钻出1厘米深的导向孔。在其中一个导向孔中安装清水墙膨胀螺丝(d)，然后旋紧锚定螺栓直到完全就位。请参见图1b。将该锚定螺栓松出大约0.6厘米并在其它三个导向孔中重复以上的步骤。按锁孔方式将墙板安装到墙面上后，旋紧四个锚定螺栓。

注意：在清水墙安装中，请确保垫圈位于锚定螺栓头和墙板中间。

图1a

图1b

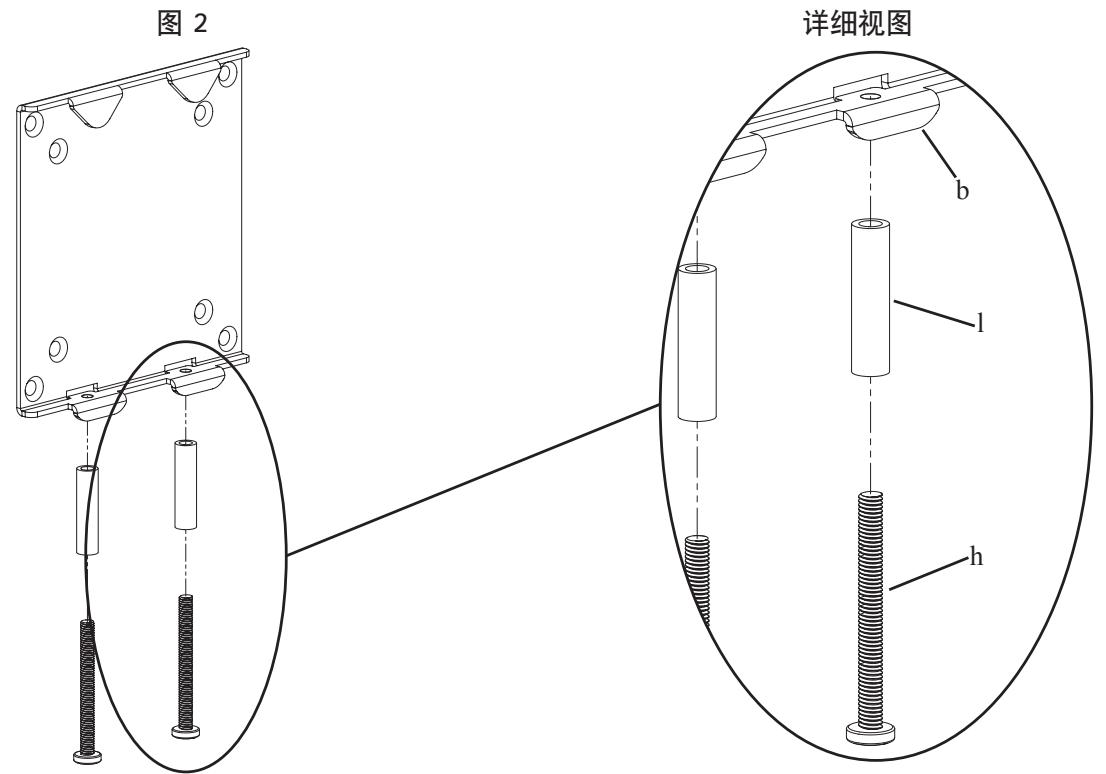

步骤2：安装M5防松螺栓

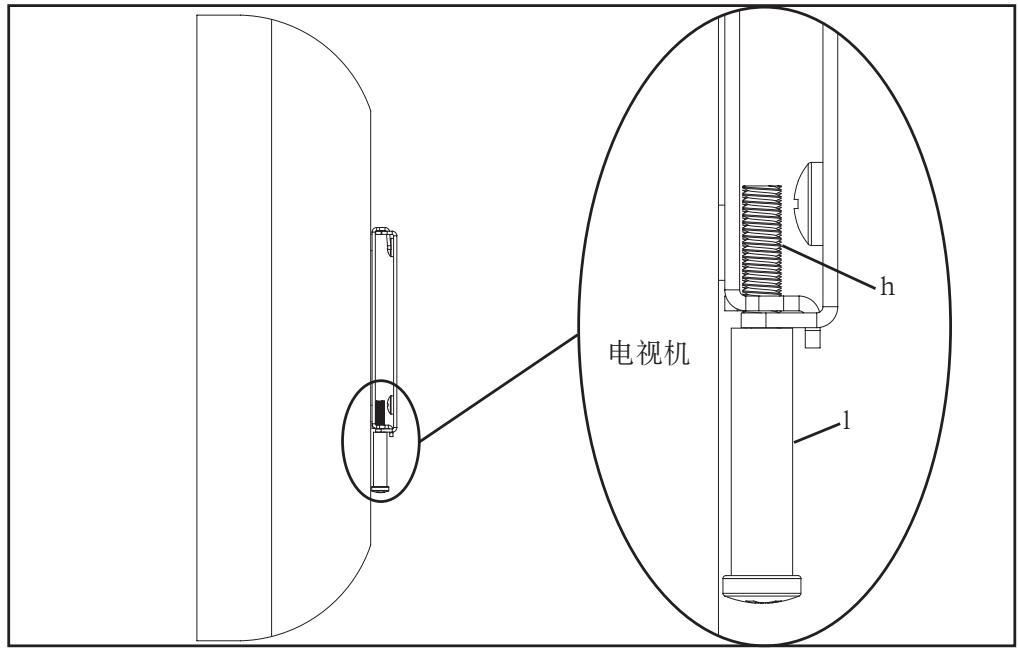

将每个M5防松螺栓(h)穿过M5间隔块(l)，然后旋入显示器架(b)上相应的孔中（如图2的详细视图所示）。将M5防松螺栓旋入显示器架，使螺栓头刚好露出螺孔口。

注意：平背面电视机的安装请参见步骤3。背面为凹入式孔框架的电视机，请参见步骤4。背面为深凹式孔框架的电视机，请参见步骤5。

步骤3：将显示器架安装到平背面电视机上。

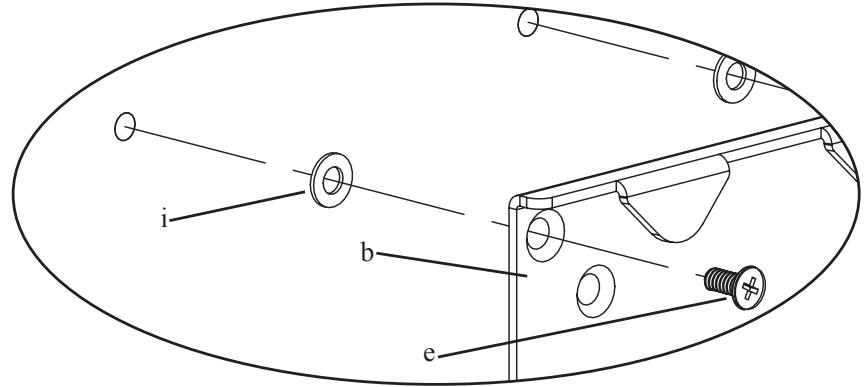

要将显示器架 (b) 安装到电视机上，只要将 M4 x 10 mm 螺钉 (e) 穿过显示器架上的埋头孔和 M4 垫圈 (i)，最后旋入电视机。重复以上步骤直到四个螺钉都完全插入电视机中。请参考图 3 的详细视图可获得帮助。最后使用飞利浦螺丝刀旋紧每个螺钉。

注意：对于孔框架凹入电视机背部的安装，请参见步骤3或步骤4。

图3

详细视图

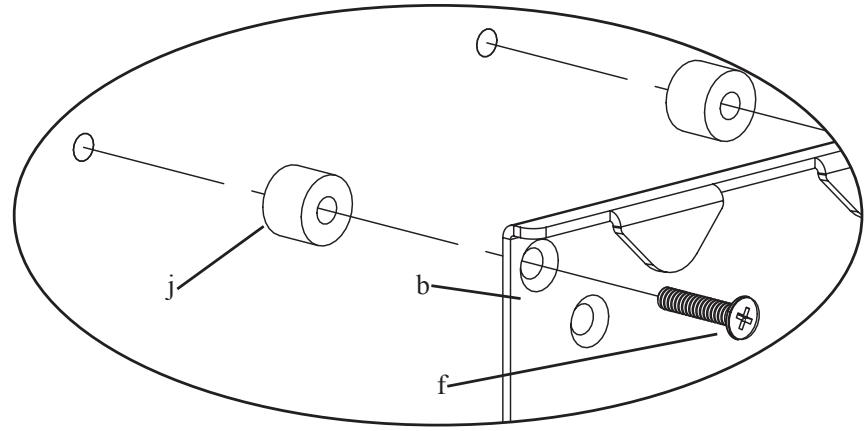

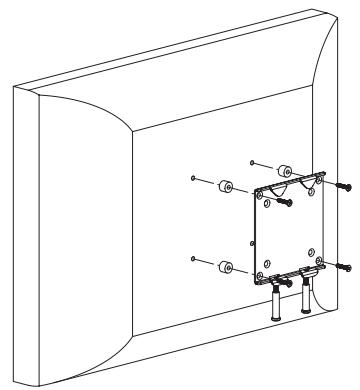

步骤4：将显示器架安装到凹入式孔框架的电视机上

要将显示器架(b)安装到电视机上，只要将M4x20mm螺钉(f)穿过显示器架上的埋头孔和M4小间隔块(j)，最后旋入电视机。重复以上步骤直到四个螺钉都完全插入电视机中。请参考图4的详细视图可获得帮助。最后使用飞利浦螺丝刀旋紧每个螺钉。

图4

详细视图

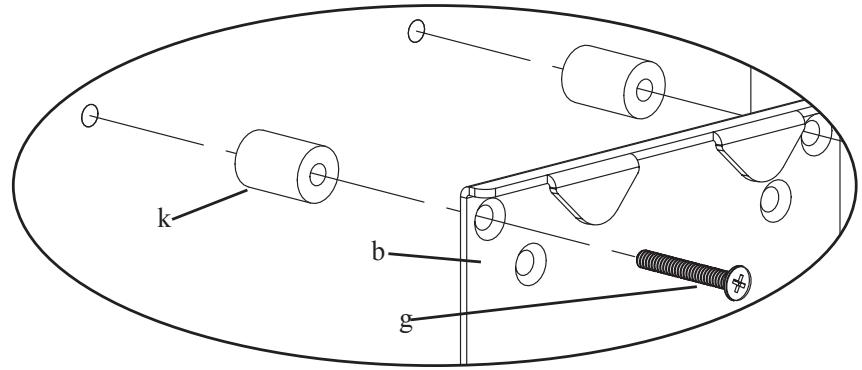

步骤5：将显示器架安装到深凹式孔框架的电视机上

要将显示器架(b)安装到电视机上，只要将M4x30mm螺钉(g)穿过显示器架上的埋头孔和M4大间隔块(k)，最后旋入电视机。重复以上步骤直到四个螺钉都完全插入电视机中。请参考图5的详细视图可获得帮助。最后使用飞利浦螺丝刀旋紧每个螺钉。

图5

详细视图

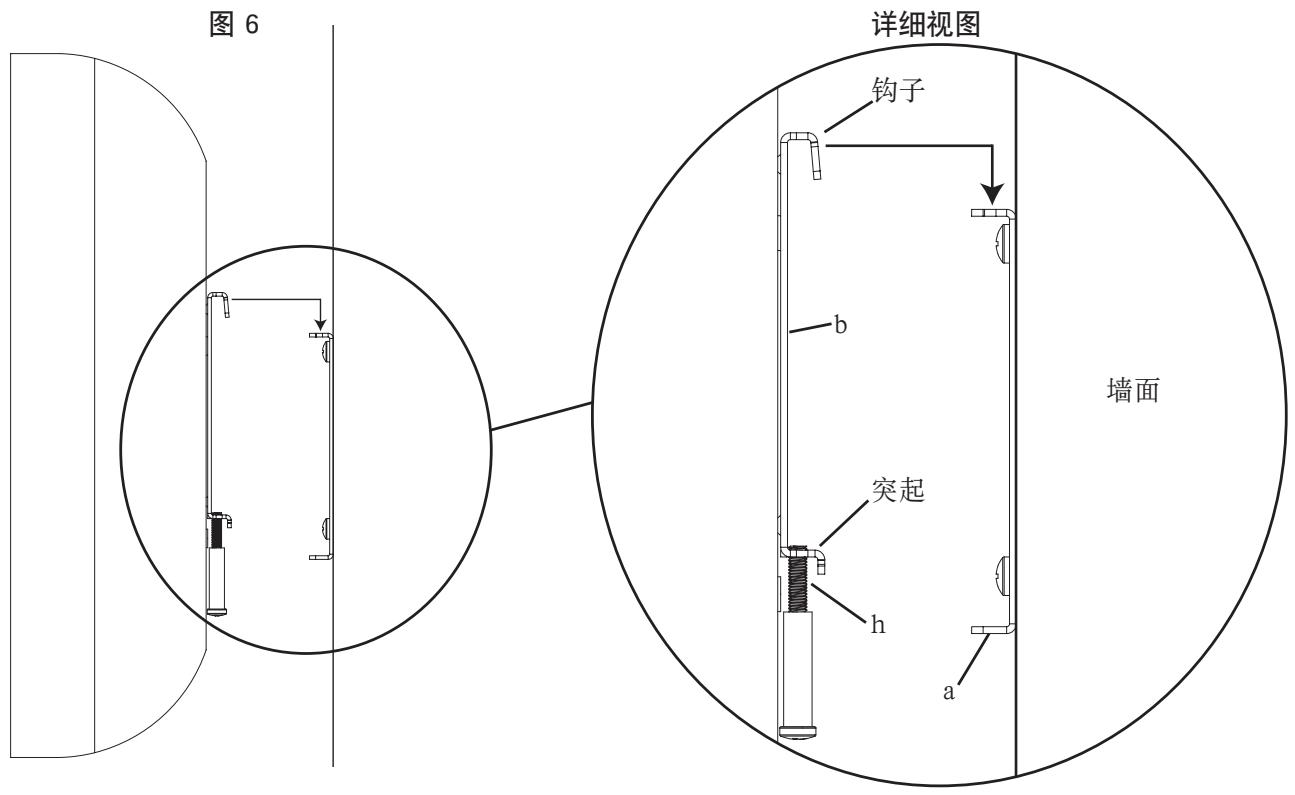

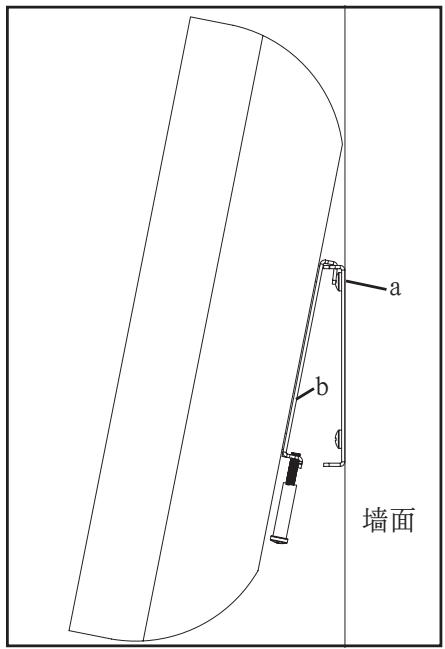

步骤6：将显示器架安装到墙板上

抬起电视机使显示器架 (b) 上的两个钩子与墙板 (a) 顶部的两条狭缝对齐。请参考图 6 的详细视图可获得帮助。请确保显示器架通过顶部的两个钩子与墙板完全契合在一起。

注意：此时切勿旋紧防松螺栓（h）。

步骤7：用钩子钩住缆线并将显示器架锁定在墙板上

要使墙面和显示器之间存在更大的空间以便安装线缆，您可以使用显示器架 (b) 顶部的两个钩子将显示器挂起，但是不固定底部的突起（如图 7a 所示）。所有的线缆都安装完毕后，请确保顶部的两个钩子和底部的两个突起均与墙板连接。请参见图 7b 的详细视图。最后旋紧 M5 防松螺栓 (h) 使显示器架牢牢固定在墙板上。

图7a

图7b
