BEDIENUNGSANLEITUNG VMFL1 SANUS
DIE EINHEIT VON FORM UND Funktion

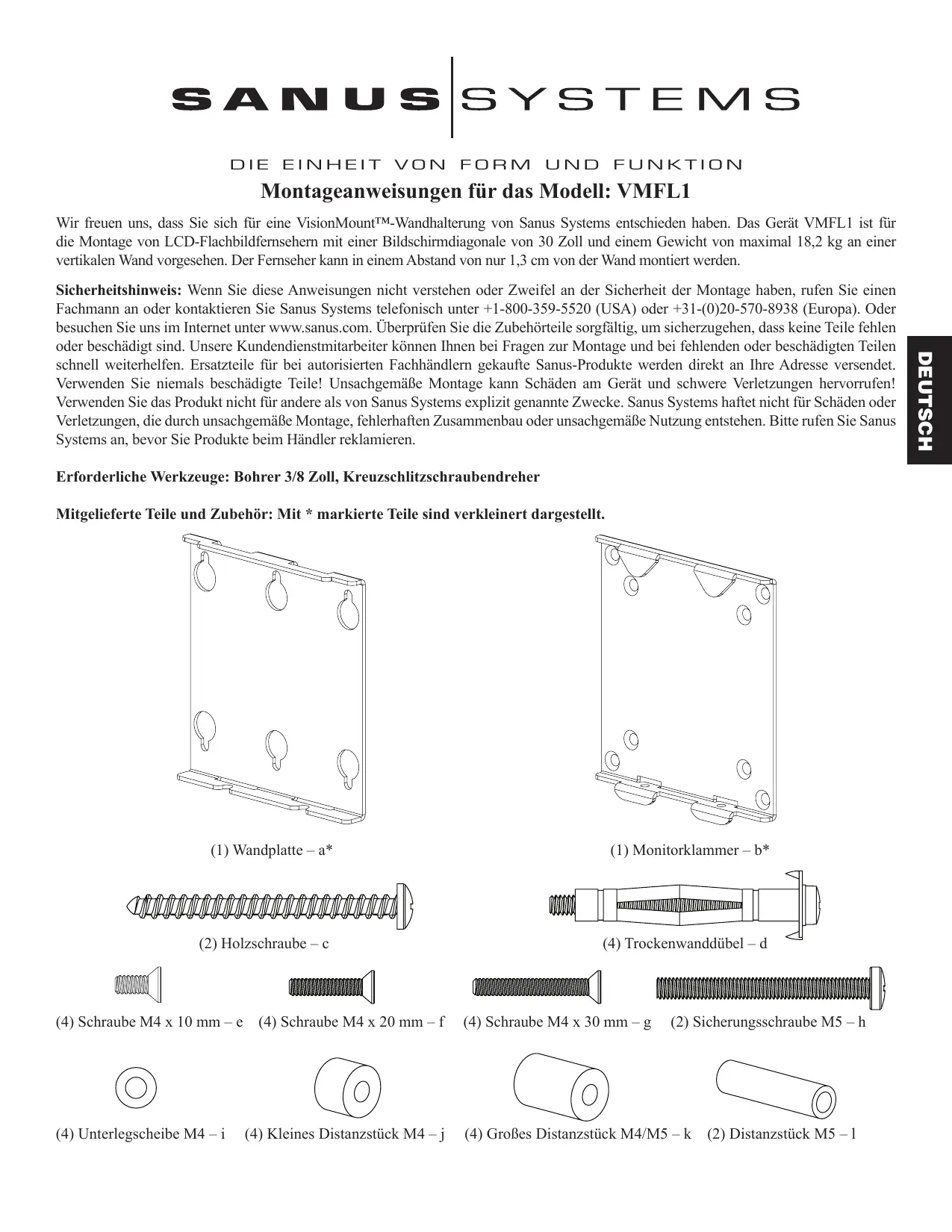

Montageanweisungen für das Modell: VMFL1
Wir freiuen uns, dass Sie sich für eine VisionMount™-Wandhalterung von Sanus Systems entschieden haben. Das Gerät VMFL1 ist für die Montage von LCD-Flachbildfernsehern mit einer Bildschirmdiagonale von 30 Zoll und einem Gewicht von maximal 18,2kg an einer vertikalen Wand vorgesehen. Der Fernseher kann in einem Abstand von nur 1,3cm von der Wand montiert werden.
Sicherheitshinweis: Wenn Sie diese Anweisungen nicht verstehen oder Zweifel an der Sicherheit der Montage haben, rufen Sie einen Fachmann an oder kontaktieren Sie Sanus Systems telefonisch unter +1-800-359-5520 (USA) oder +31-(0)20-570-8938 (Europa). Oder besuchen Sie uns im Internet unter www.sanus.com. Überprüfen Sie die Zubehörteile sorgfältig, um sicherzugehen, dass keine Teile fehlen oder beschädigt sind. Unsere Kundendienstmitarbeiter können Ihnen bei Fragen zur Montage und bei fehlenden oder beschädigten Teilen schnell weiterhelfen. Ersatzteile für bei autorisierten Fachhandlern gekaufte Sanus-Produkte werden direkt an ihre Adresse versendet. Verwenden Sie niemals beschädigte Teile! Unsachgemäß Montage kann Schäden am Gerät und schwere Verletzungen hervorrufen! Verwenden Sie das Produkt nicht für andere als von Sanus Systems explizit genannte Zwecke. Sanus Systems haftet nicht für Schäden oder Verletzungen, die durch unsachgemäß Montage, feHLerhaften Zusammenbau oder unsachgemäß Nutzung entstehen.itte rufen Sie Sanus Systems an, bevor Sie Produkte beim Handler reklamieren.
Erforderliche Werkzeuge: Bohrer 3/8 Zoll, Kreuzschlitzschraubendreher
Mitgelieferte Teile und Zubehör: Mit * markierte Teile sind verkleinert dargestellt.

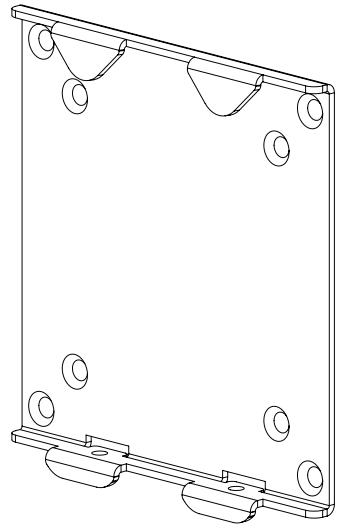

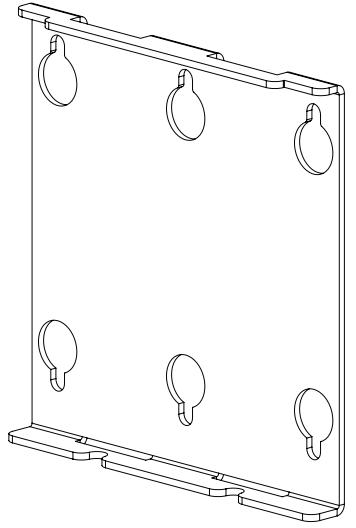

(1) Wandplatte - a*

(2) Holzschaube - c


(1) Monitorklammer - b*
(4) Trockenwanddübel - d




(4) Schraube M4 x 30 mm - g
(2) Sicherungsschraube M5 - h

(4) Schraube M4 x 10 mm - e
(4) Schraube M4 x 20 mm - f

(4) Unterlegscheibe M4 - i
(4) Kleines Distanzstück M4 - j

(4) GroBes Distanzstück M4/M5 - k

(2) Distanzstück M5-1
Schritt 1: Anhängen der Wandplatte

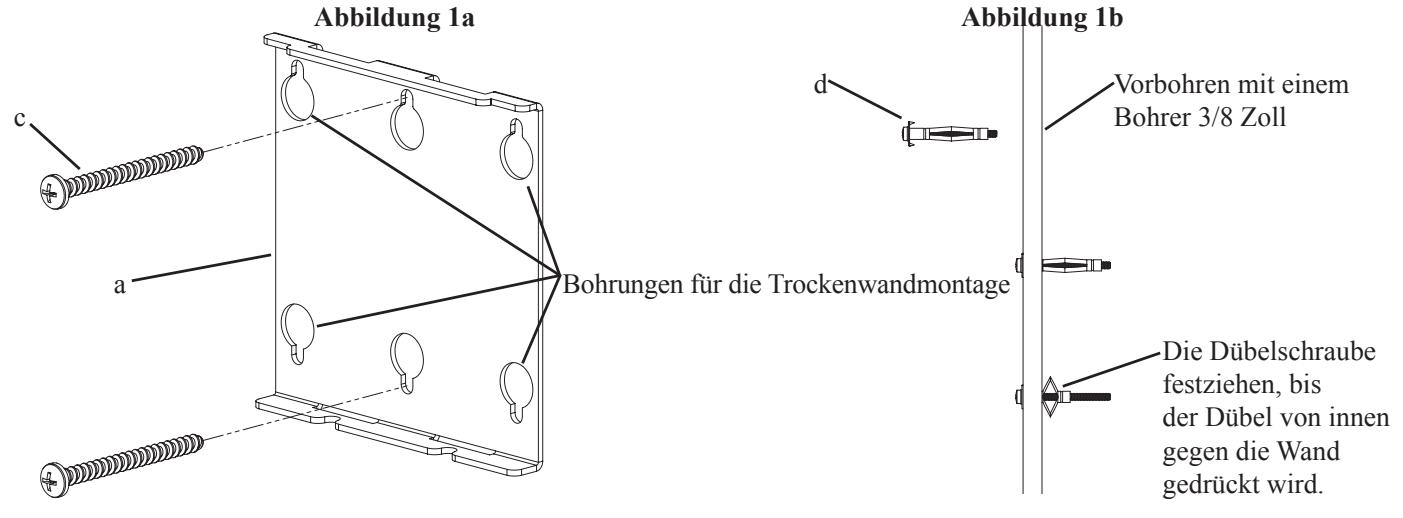

Montage an einem Holzbalkenträger: Zunachst die Lage der Wandplatte (a) vor der Montage ermittelt. Mit einem hochwertigen Sensor einen Träger suchen. Die Wandplatte als Schablone verwenden und die Positionen der beiden Bohrungen markieren. Die Bohrung muss sich in der Mitte des Holzbalkenträgers befinden. Die Wandplatte mit zwei Holzschauben (c) an der Wand montieren. Die Wandplatte muss so ausgerichtet sein, dass die flache Fläche in der Mitte der Platte wie in Abbildung 1a zur Wand zeigt. Die Wandplatte über die Holzschauben hangen. Die Holzschauben festziehen.
Trockenwandmontage: Die Wandplatte an der gewünschten Stelle der Wand anordnen. Die Wandplatte als Schablone zur Markierung der vier äußerten Montagebohrungen verwenden. Mit einem Bohrer 3/8 Zoll eine Bohrung 1 cm für jeder markierte Position vorbohren. Einen Trockenwandüb (d) in jeder der Bohrungen einsetzen und die Dubelschraube festziehen, bis sie richtig sitzt. Siehe Abbildung 1b. Die Dubelschraube etwa 0,6 cm Herausdrehen und die Schritte für die drei anderen vorgebohrten Löscher wiederholen. Sobald die Wandplatte an der Wand montiert ist, die 4 Dubelschrauben festziehen.
Hinweis: Bei Trockenwandmontage darauf auf achten, dass die Unterlegscheibe sich zwischen dem Kopf der Dubelschraube und der Wandplatte befindet.

Schritt 2: Eindrehen der Sicherungsschrauben M5

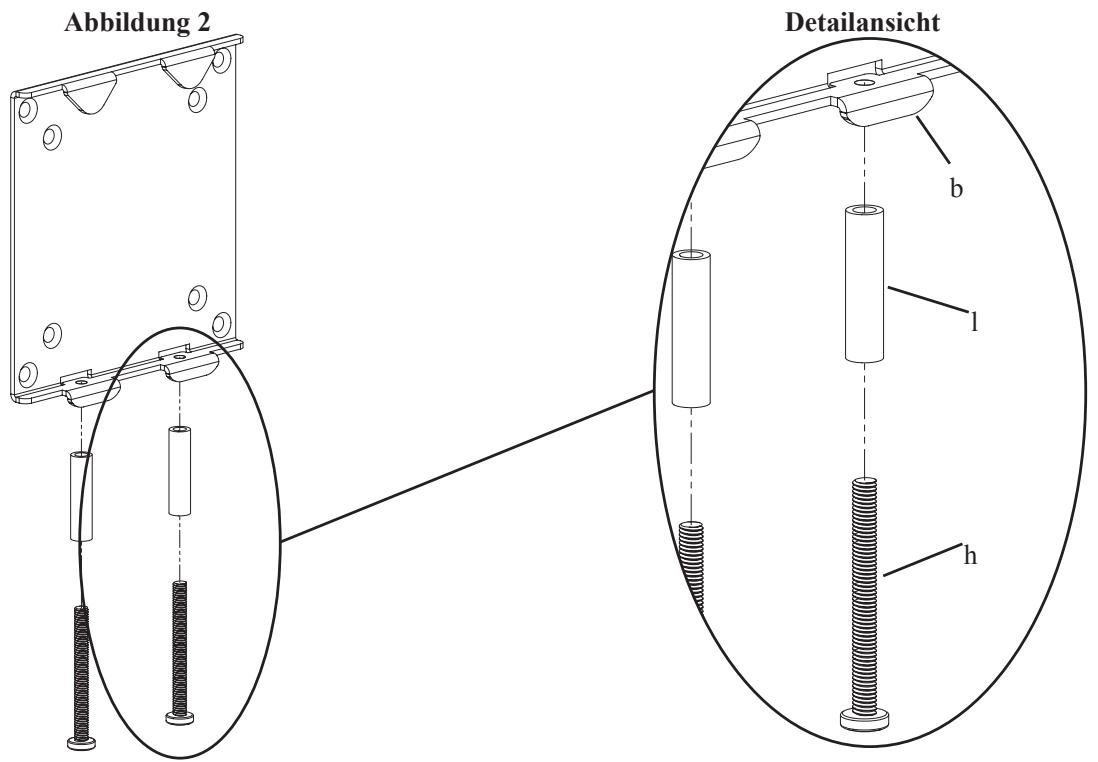

Ine der schenden Bohrungen der Monitorklammer (b) wie in der Detailansicht von Abbildung 2 eine Sicherungsschaube M5 (h) mit einem Distanstuck M5 (l) eindrehen. Die Sicherungsschaube M5 so weit in die Monitorklamm erindrehen, dass sie in dem Gewinde sitzt.

Hinweis: Bei Fernsehern mit einer flachen Rückseite entsprechend Schritt 3 verfahren. Bei Fernsehern mit einer vertieften Bohrung an der Rückseite entsprechend Schritt 4 verfahren. Bei Fernsehern mit einer sehr stark vertieften Bohrung an der Rückseite entsprechend Schritt 5 verfahren.
Schritt 3: Montage der Monitorklammer an einem Fernseher mit flacher Rückseite

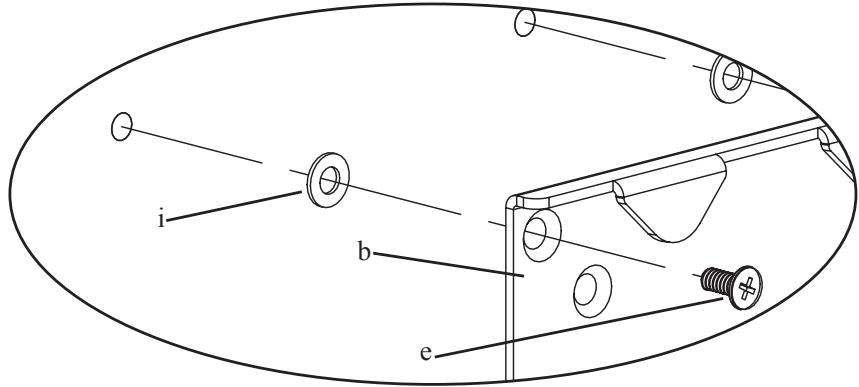

Zum Anbau der Monitorklammer (b) am Fernsehgeräte eine Schraube M4 × 10mm (e) durch die versenkte Bohrung in der Monitorklammer und die Unterlegscheibe M4 (i) stecken und in den Fernseher eindrehen. Die Arbeitsschritte wiederholen, bis alle 4 Schrauben im Fernseher sitzen. Siehe dazu Detailansicht in Abbildung 3. Jege Schraube mit einem Kreuzschlitzschraubendreher festziehen.
Hinweis: Bei Montagen von Fernsehern mit vertieften Bohrungen an der Rückseite, entsprechend Schritt 3 oder 4 verfahren.

Abbildung 3

Detailansicht
Schritt 4: Montage der Monitorklammer an einem Fernseher mit vertieften Bohrungen

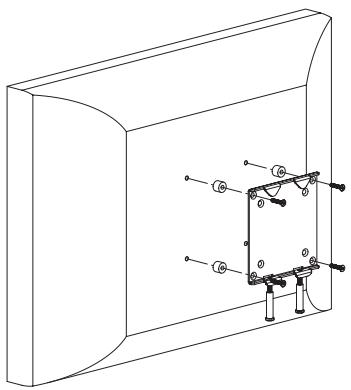

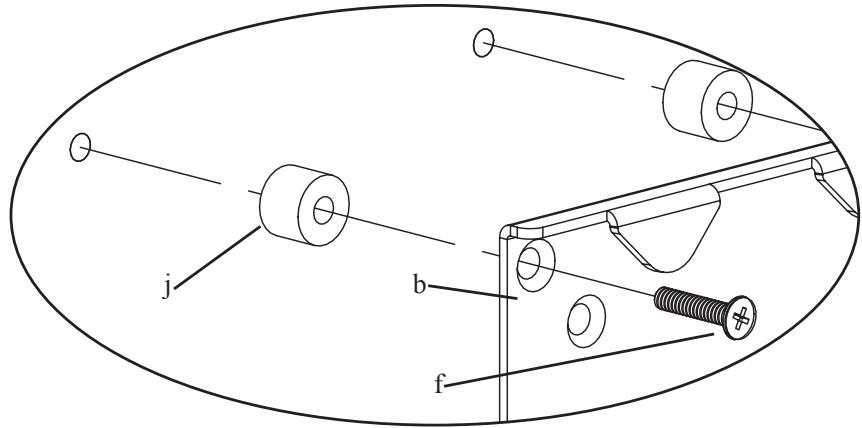

Zum Anbau der Monitorklammer (b) am Fernsehgeräte eine Schraube M4 × 20mm (f) durch die versenkte Bohrung in der Monitorklammer und das keine Distanzstück (j) stecken und in den Fernseher eindreten. Die Arbeitsschritte wiederholen, bis alle 4 Schrauben im Fernseher sitzen. Siehe dazu Detailansicht in Abbildung 4. Jege Schraube mit einem Kreuzschlitzschraubendreher festziehen.

Abbildung 4

Detailansicht
Schritt 5: Montage der Monitorklammer an einem Fernseher mit sehr stark vertieften Bohrungen

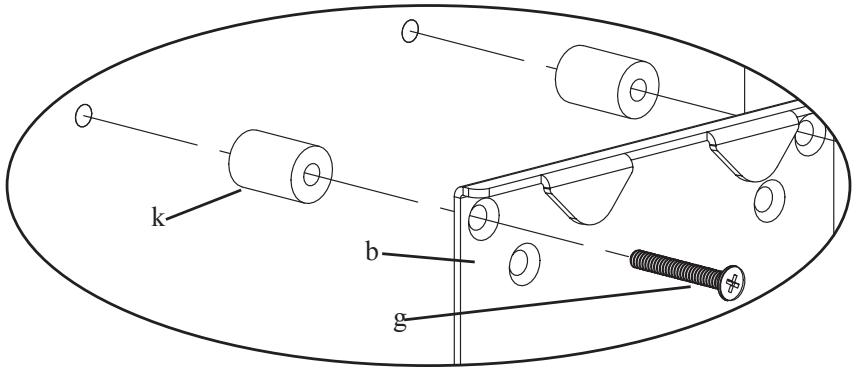

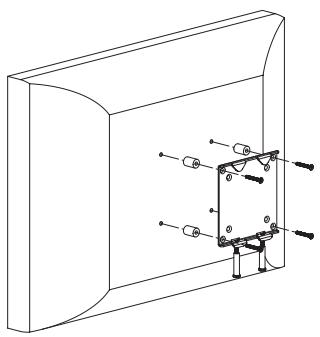

Zum Anbau der Monitorklammer (b) am Fernseherigkeit eine Schraube M4 × 30mm (g) durch die versenkte Bohrung in der Monitorklammer und das große Distanzstück (k) stecken und in den Fernseher eindreten. Die Arbeitsschritte wiederholen, bis alle 4 Schrauben im Fernseher sitzen. Siehe dazu Detailansicht in Abbildung 5. Jege Schraube mit einem Kreuzschlitzschraubendreher festziehen.

Abbildung 5

Detailansicht

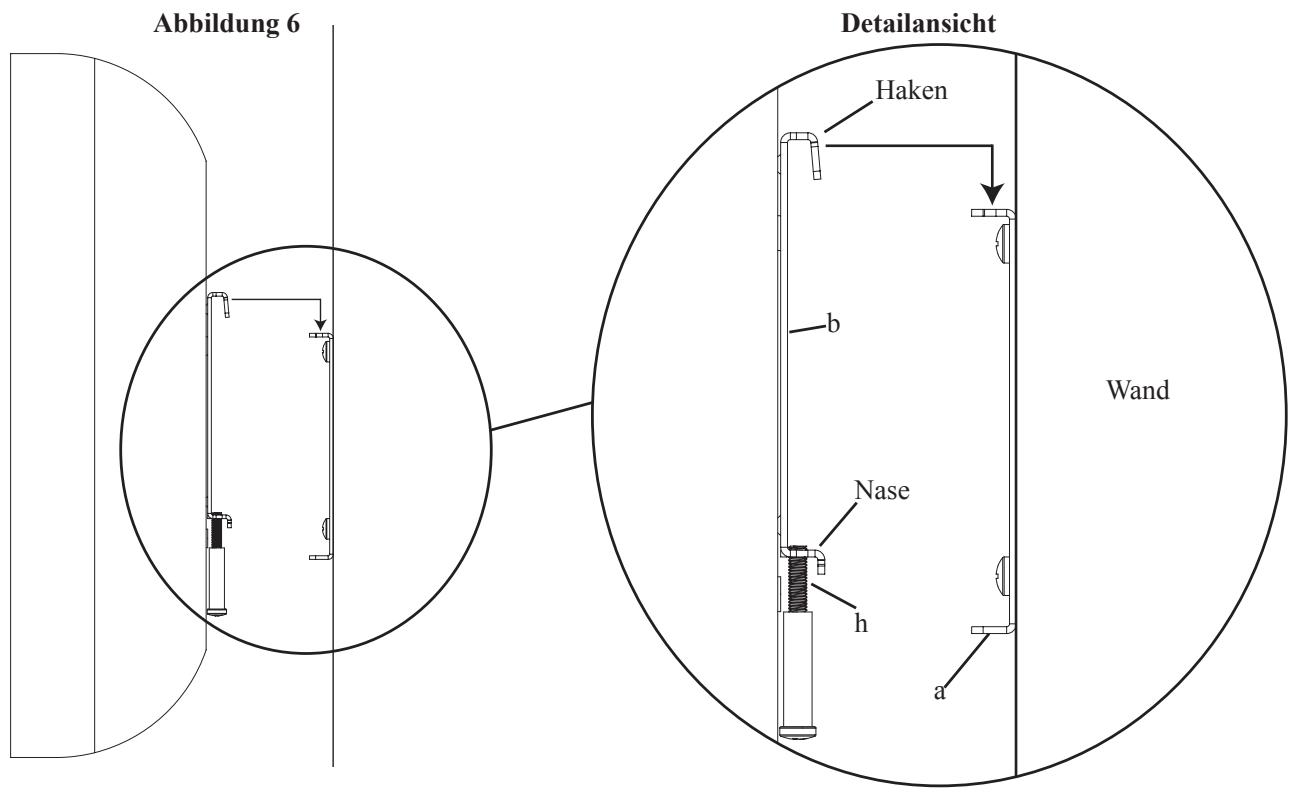

Den Fernseher bis zu den beiden Haken der Monitorklammer (b) anheiten und auf die Schlitze an der Oberseite der Wandplatte (a) ausrichten. Siehe dazu Detailansicht in Abbildung 6. Die Monitorklammer und die Wandplatte müssen durch die beiden oberen Haken gesichert sein.
Hinweis: Die Sicherungsschrauben (h) jetzt noch nicht festziehen!

Schnitt 7: Sicherung des Kabels und Fixieren der Monitorklammer an der Wandplatte

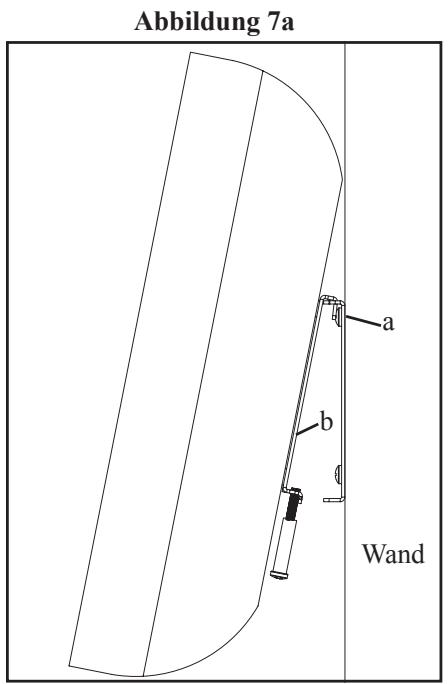

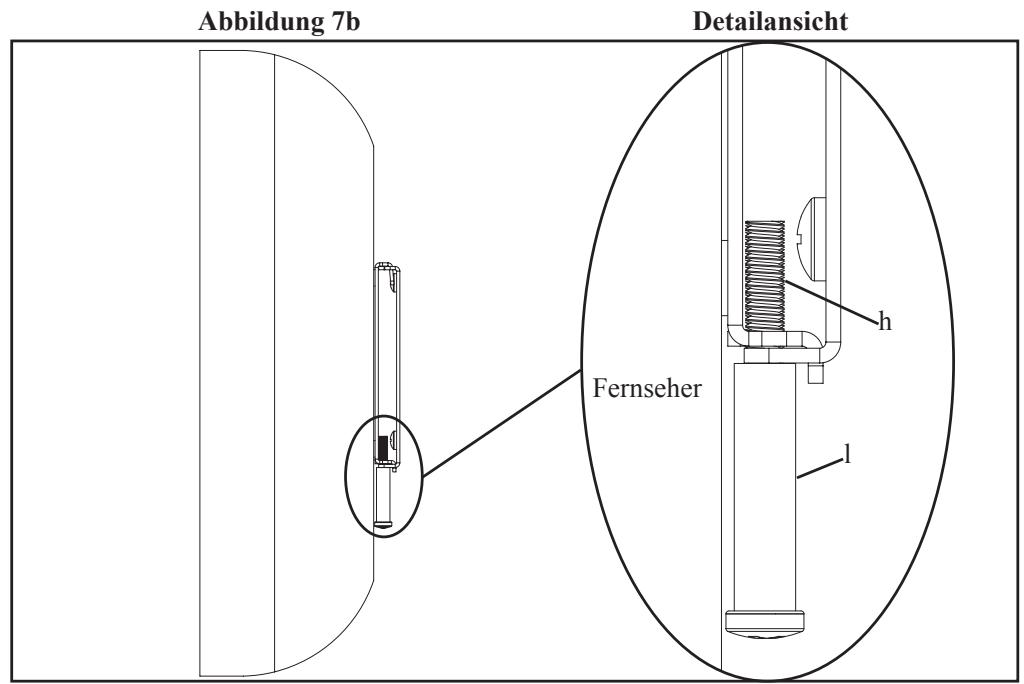

Um mehr Platz zwischen der Wand und dem Fernseher zur Verlegung der Kabel zu haben, kann der Fernseher an den beiden oberen Haken der Monitorklammer (b) hangen, während die unteren Nasen sich wie in Abbildung 7a frei bewegen konnen. Sobald alle Kabel montiert sind, die beiden oberen Haken und die beiden unteren Nasen in die Wandplatte einrasten setzen. Siehe Detailansicht von Abbildung 7b. Anschließlich die Sicherungsschraube M5 (h) festziehen, so dass die Monitorklammer an der Wandplatte fixiert ist.
