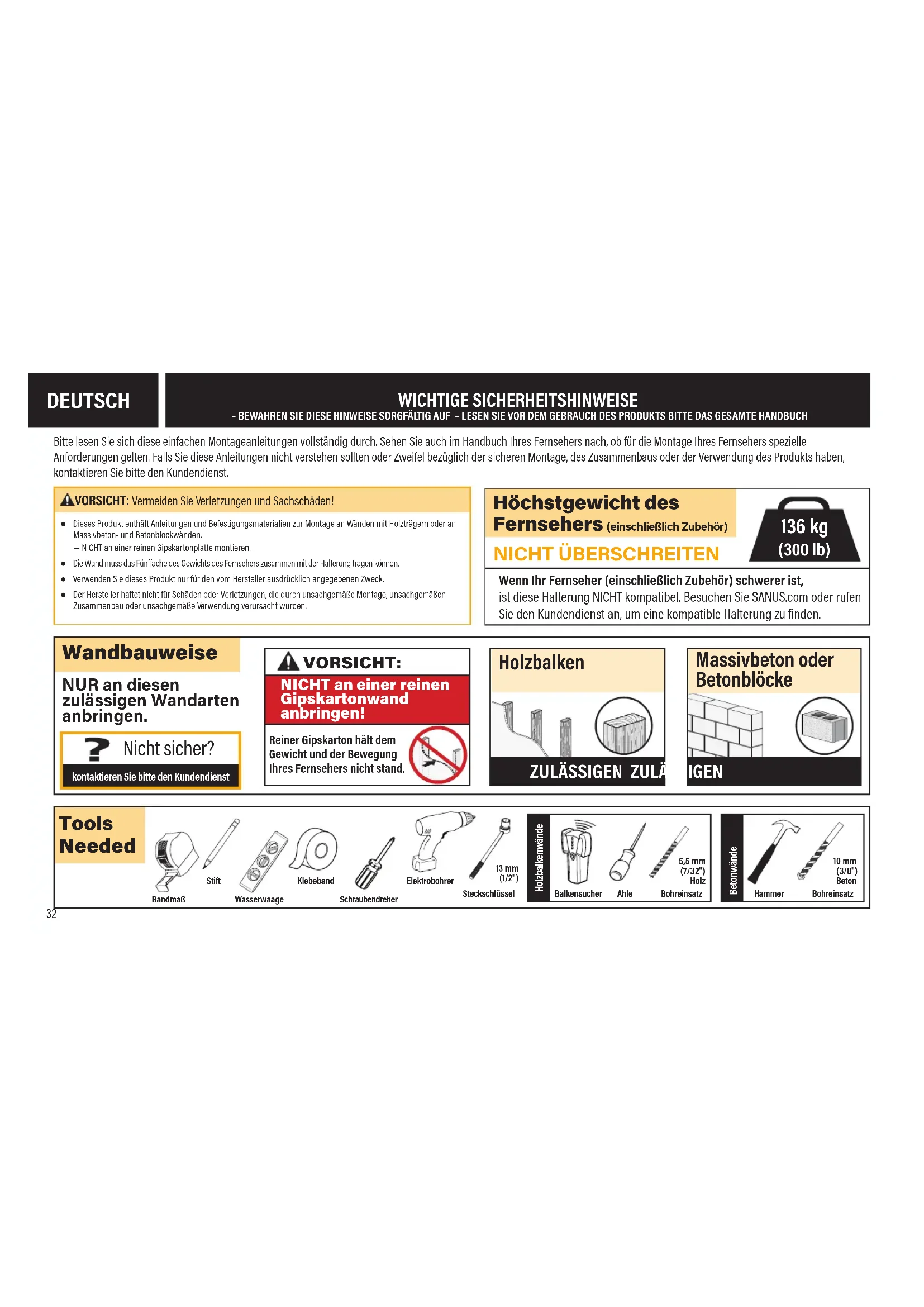

BEDIENUNGSANLEITUNG VXL7 SANUS

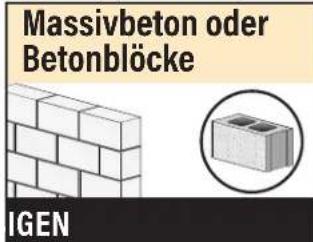

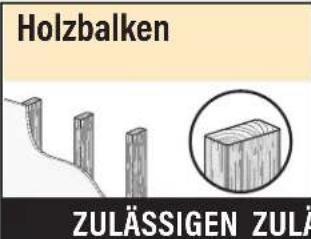

Tools Needed Höchstgewicht des Fernsehers (einschließlich Zubehör) NICHT ÜBERSCHREITEN Wandbauweise kontaktieren Sie bitte den Kundendienst NUR an diesen zulässigen Wandarten anbringen. Nicht sicher? Holzbalken Massivbeton oder Betonblöcke

ZULÄSSIGEN ZULÄSSIGEN

VORSICHT:NICHT an einer reinen Gipskartonwand anbringen! Wenn Ihr Fernseher (einschließlich Zubehör) schwerer ist, ist diese Halterung NICHT kompatibel. Besuchen Sie SANUS.com oder rufen Sie den Kundendienst an, um eine kompatible Halterung zu finden. Klebeband VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! ● Dieses Produkt enthält Anleitungen und Befestigungsmaterialien zur Montage an Wänden mit Holzträgern oder an Massivbeton- und Betonblockwänden. — NICHT an einer reinen Gipskartonplatte montieren. ● Die Wand muss das Fünache des Gewichts des Fernsehers zusammen mit der Halterung tragen können. ● Verwenden Sie dieses Produkt nur für den vom Hersteller ausdrücklich angegebenen Zweck. ● Der Hersteller haftet nicht für Schäden oder Verletzungen, die durch unsachgemäße Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung verursacht wurden. Bitte lesen Sie sich diese einfachen Montageanleitungen vollständig durch. Sehen Sie auch im Handbuch Ihres Fernsehers nach, ob für die Montage Ihres Fernsehers spezielle Anforderungen gelten. Falls Sie diese Anleitungen nicht verstehen sollten oder Zweifel bezüglich der sicheren Montage, des Zusammenbaus oder der Verwendung des Produkts haben, kontaktieren Sie bitte den Kundendienst.Reiner Gipskarton hält dem Gewicht und der Bewegung Ihres Fernsehers nicht stand. 136 kg (300 lb) WICHTIGE SICHERHEITSHINWEISE – BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF – LESEN SIE VOR DEM GEBRAUCH DES PRODUKTS BITTE DAS GESAMTE HANDBUCH DEUTSCH 13mm (1/2") 5,5mm (7/32") Holz 10mm (3/8") Beton SchraubendreherBandmaß BohreinsatzBohreinsatz Elektrobohrer HammerSteckschlüssel Balkensucher Ahle Stift Wasserwaage Holzbalkenwände Betonwände33 Vorbereitung

Möchten Sie sich ein Video ansehen, das zeigt, wie einfach dieses Heimwerkerprojekt ist? Schauen Sie rein auf: SANUS.com/2817 Machen Sie es gleich richtig. HeightFinder™ zeigt Ihnen, wo Sie bohren müssen. Sehen Sie es sich an auf: SANUS.com/2567 Unsere Montageexperten in den USA stehen zu Ihrer Verfügung. Rufen Sie uns an: +1 (800) 359-5520 (EMEA: +31 (0) 495 580 852; UK: +44 (0) 800 056 2853) Nehmen Sie Ihren Fernseher vom Standfuß ... natürlich nur, falls Sie einen verwenden. Der Produktaufkleber Ihres Fernsehers ist nach der Montage möglicherweise unzugänglich. VOR DEM MONTIEREN IHRES FERNSEHERS: Notieren Sie die Daten Ihres Fernsehers und bewahren Sie sie zum späteren Nachschlagen auf. Sie können den Produktaufkleber des Fernsehers auch abfotografieren und abspeichern. Montieren Sie alles Zubehör, das Sie mit dem Fernseher benutzen wollen. Sehen Sie in den Installationshandbüchern des Zubehörs nach, ob Sie es VOR dem Aufhängen des Fernsehers MONTIEREN müssen. Schützen Sie die Bildschirmseite Ihres Fernsehers, wenn Sie ihn für die Montage hinlegen.

1.3 Ihre TV-Anschlussplatten konfiguration bestimmen

Zentrieren Sie die TV-Anschlussplatten

wie abgebildet über dem Montagelochmuster des Fernsehers – und achten Sie darauf, dass beide Platten in derselben Höhe sitzen. Montieren Sie die Halterung mit der Kombination aus Abstandhalter, Schraube und Unterlegscheibe, die Sie für Ihren Fernseher ausgewählt haben.

1.1 TV-Bildschirmgröße

Nur eine Schraubengröße

1.2 Bestimmung der TV-Schraubenlänge und Abstandshalter

TV mit flacher Rückseite [Die TV-Klammern liegen flach an Ihrem TV] TV mit flacher Rückseite mit tiefen Einsatzlöchern oder Kabelinterferenz TV mit gewölbter oder unregelmäßiger Rückseite [Die TV-Klammern sitzen NICHT flach an Ihrem TV] KEIN ABSTANDSHALTER

ERFORDERLICH ACHTUNG MINDESTENS drei (3) volle Umdrehungen des chraub-gewindes Wenn die Schrauben

den Boden Ihres TVs berühren, verwenden Sie Abstandshalter

Wenn Ihr TV mit Abstandshaltern oder Adaptern geliefert wurde, nutzen Sie sie UNTER dem Montagesatz. DEUTSCH Befestigen der TV-Anschlussplatte am Fernseher SEITE 6SCHRITT 1 WARNUNG: Dieses Produkt enthält kleine Teile, die beim Verschlucken zum Erstickungstod führen können. Prüfen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum Händler zurück, sondern wenden Sie sich an den Kundendienst. Verwenden Sie niemals beschädigte Teile! HINWEIS: Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet. SCHRITT 2 WARNUNG: Dieses Produkt enthält kleine Teile, die beim Verschlucken zum Erstickungstod führen können. Prüfen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum Händler zurück, sondern wenden Sie sich an den Kundendienst. Verwenden Sie niemals beschädigte Teile! HINWEIS: Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet. Anbringen der Wandplatte an der Wand SEITE 10 Bei einer Höhe von maximal 400mm Überspringen und fortfahren mit SCHRITT 1.4 auf SEITE 9 Bei einer Höhe ab 400mm Bringen Sie die Verlängerungen der Anschlussplatten für den Fernseher

so an, dass sie über die VESA-Höhe Ihres Fernsehers passen. Messen Sie die HÖHE der Montagelöcher an Ihrem Fernseher.

1.4 Montieren der Anschlussplatten für den Fernseher34

SCHRITT 2A VORSICHT: Vermeiden Sie Verletzungen und Sachschäden!

Die Gipsschicht der Wand darf 1,5 cm (5/8") nicht überschreiten.

Mindestmaße der Holzbalken: Nenngröße 5,1 x 10,2 cm (2 x 4"), tatsächlich 3,8 x 8,9 cm (1½ x 3½").

Horizontaler Mindestabstand zwischen den Befestigungsteilen: 40,6 cm (16")

Die Balkenmitte muss überprüft werden. DEUTSCH Montage an Holzbalken SEITE 12 LOKALISIEREN ÜBERPRÜFEN MARKIEREN SCHABLONE ANSETZEN TIPP: Nutzen Sie unseren Height Finder auf salus.com [www.san.us/2567], um die genaue Befestigungsstelle für die Wandplatte zu berechnen.

BOHREN FEST ANZIEHEN VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Alle vier Schlüsselschrauben

MÜSSEN fest angezogen werden, um ein ungewolltes Verrutschen der Wandplatte

zu verhindern. Gehen Sie zu SCHRITT3 auf SEITE18. VORSICHT: Vermeiden Sie Verletzungen und Sachschäden!

Montieren Sie die Wandplatte

direkt an der Betonfläche

Mindestdicke der Massivbetonwand: 20,3 cm (8")

Mindestmaße des Betonblocks: 20,3 x 20,3 x 40,6 cm (8 x 8 x 16")

Bei der Montage an einer Betonwand müssen die TV-Anschlussplatten

mittig an der Wandplatte ausgerichtet bleiben. Berücksichtigen Sie dies beim Auswählen der geeigneten Wandplattenposition. SCHRITT 2B Montage an Massivbeton oder Betonblöcken SEITE 15

SCHABLONE ANSETZEN TIPP: Nutzen Sie unseren Height Finder auf salus.com [www.san.us/2567], um die genaue Befestigungsstelle für die Wandplatte zu berechnen.

BOHREN VORSICHT: Bohren Sie niemals in den Mörtel zwischen Steinen.

DÜBEL EINSETZEN VORSICHT: Stellen Sie sicher, dass die Dübel

bündig mit der Betonoberfläche abschließen.

FEST ANZIEHEN VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Alle vier Schlüsselschrauben

MÜSSEN fest angezogen werden, um ein ungewolltes Verrutschen der Wandplatte

zu verhindern. Bei ausgezogenen Wandplatten: Bei ausgezogenen Wandplatten: Ziehen Sie die Wandplatte über die TV-Anschlussplatten, jedoch nicht über den Rand Ihres Fernsehers hinaus aus. HINWEIS: Lösen Sie bei Bedarf die abgebildeten Muttern, um das Aufschieben zu erleichtern. WARNUNG: Vermeiden Sie Verletzungen! Beim erneuten Zusammenschieben dieser Bereiche besteht Einklemmgefahr.

HINWEIS: NUR für Montage an Holzständerwerk: Sie können die Wandplatte

ausziehen, um Ihr Fernsehgerät seitlich zu verschieben. Achten Sie darauf, die Wandplatte nicht über den Rand Ihres Fernsehers hinaus auszuziehen. Für TV-Anschlussplatten von maximal 700mm * Überspringen und fortfahren mit SCHRITT: 2A (Holzständerwerk) auf SEITE 12 oder 2B (Beton) auf SEITE 15 Für TV-Anschlussplatten ab einer Größe von 700mm Ziehen Sie die Wandplatte aus, um die TV-Anschlussplatten zu befestigen.Sie MÜSSEN 2 Zugschrauben einbauen Die Mitte (oben und unten) der Wandplatte , dann mindestens 406 mm (16 Zoll) von der Mitte entfernt, für insgesamt mindestens 6 Zugschrauben.Sie MÜSSEN 2 Zugschrauben einbauen Die Mitte (oben und unten) der Wandplatte , dann mindestens 406 mm (16 Zoll) von der Mitte entfernt, für insgesamt mindestens 6 Zugschrauben. Ihre Wandplattenkonfiguration bestimmen Messen Sie den Abstand zwischen Ihren TV-Anschlussplatten.35 DEUTSCH Befestigen des Fernsehers an der Wandplatte SEITE 18SCHRITT 3

AUFHÄNGEN SCHWER! Bei diesem Schritt werden Sie eventuell Hilfe benötigen. VORSICHT: Drücken Sie die Unterseite des Fernsehers in die Wandplatte

, bis Sie ein Klicken hören, das die sichere Befestigung des Fernsehers anzeigt. Einstellungen SEITE 20 Abmessungen SEITE 23 AUSRICHTEN Zum Nivellieren des Fernsehers drehen Sie an der Einstellschraube am oberen Rand einer der TV-Anschlussplatten

, um die entsprechende Seite des Fernsehers anzuheben oder zu senken.HÖHE Drehen Sie die Einstellschraube oben auf beiden TV-Anschlussplatten

, um die Höhe des Fernsehers einzustellen. SEITLICHES VERSCHIEBEN DES FERNSEHERS SCHWER! Bei diesem Schritt werden Sie eventuell Hilfe benötigen. VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Bei der Montage an einer Betonwand müssen die TV-Anschlussplatten

mittig an der Wandplatte ausgerichtet bleiben. Zum Entriegeln des Fernsehers von der Wandplatte: Ziehen und halten Sie die Freigabebänder nach unten, während Sie den VORSICHT: Vermeiden Sie mögliche Verletzungen und Sachschäden! Um zu verhindern, dass der Sicherheitsriegel bricht: Ziehen und halten Sie die Freigabebänder

stets nach unten, während Sie den Fernseher von der Wand wegziehen. Heben Sie den Fernseher nach oben und richten Sie ihn dann vorsichtig erneut an der Wandplatte aus. Die Wandplatte

verfügt über Stopper, um seitliche Bewegungen nur begrenzt zuzulassen. Drücken Sie die Unterseite des Fernsehers in die Wandplatte , bis Sie ein Klicken hören, das die sichere Befestigung des Fernsehers anzeigt. ABNEHMEN DES FERNSEHERS SCHWER! Bei diesem Schritt werden Sie eventuell Hilfe benötigen. VORSICHT: Vermeiden Sie mögliche Verletzungen und Sachschäden! Um zu verhindern, dass der Sicherheitsriegel bricht: Ziehen und halten Sie die Freigabebänder

stets nach unten, während Sie den Fernseher von der Wand wegziehen. HINWEIS: Um den Fernseher wieder aufzuhängen, folgen Sie den Abläufen in SCHRITT 3 auf SEITE 18. VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Bei der Montage an einer Betonwand müssen die TV-Anschlussplatten

mittig an der Wandplatte ausgerichtet bleiben. Bei ausgezogenen Wandplatten: Die TV-Anschlussplatten und

dürfen nur an den AUSSENSEITEN von Wandplatte
