VXL7 - TV muurbeugel SANUS - Gratis gebruiksaanwijzing en handleiding

Producttype	TV-beugel
Merk	SANUS
Model	VXL7
Afmetingen wandplaat	700 x 407 mm (ongeveer)
Gewicht beugel	5 kg (ongeveer)
Maximale belasting	40 kg (88 lbs)
VESA-compatibiliteit	Tot 700 x 400 mm
Materiaal	Staal
Kleur	Zwart
Belangrijkste functies	Kanteling, waterpas stellen, ontgrendeling met kabel
Installatietype	Op houten stijlen, massief beton of betonblokken
Inbegrepen accessoires	Montagemateriaal, boormal
Garantie	5 jaar
Onderhoud en reiniging	Reinigen met een zachte, droge doek
Veiligheid	Veiligheidsvergrendeling, ontgrendelingskabels
Onderdelen en repareerbaarheid	Op aanvraag verkrijgbaar bij de klantenservice
Algemene informatie	Installatie ondersteund door HeightFinder™, instructievideo online beschikbaar

Veelgestelde vragen - VXL7 SANUS

Wat is het maximale gewicht dat de Sanus VXL7 tv-beugel kan dragen?

De Sanus VXL7 tv-beugel kan een tv ondersteunen tot 40 kg (88 lbs), inclusief accessoires. Overschrijd deze limiet nooit om schade of letsel te voorkomen.

Wat zijn de afmetingen van de wandplaat van de VXL7?

De wandplaat is ongeveer 700 x 407 mm. Deze kan zijdelings worden uitgebreid om aan te sluiten op grote VESA-configuraties.

Is de beugel geschikt voor een gebogen tv?

Ja, de VXL7 beugel kan worden gebruikt met een gebogen tv dankzij de verstelbare bevestigingsarmen en eventueel het gebruik van afstandhouders. Raadpleeg de handleiding voor de juiste schroeflengte.

Kan ik deze beugel op een gipsplaat monteren?

Nee, deze beugel mag niet op een gipsplaat alleen worden gemonteerd. Het vereist een muur van houten stijlen, massief beton of betonblokken. Gipsplaten bieden onvoldoende draagvermogen.

Hoe stel ik de hoogte van de tv na installatie af?

Gebruik de waterpas schroef boven elke bevestigingsarm. Draai de schroef om de bijbehorende kant van de tv te verhogen of te verlagen en waterpas te stellen.

Hoe verwijder ik de tv van de muurbeugel?

Trek aan de twee ontgrendelingskabels aan de onderkant van de tv terwijl u het onderste deel van de tv voorzichtig naar voren trekt. Til vervolgens de tv op om hem van de wandplaat te halen.

Welke gereedschappen zijn nodig voor de installatie?

Benodigd gereedschap: een meetlint, potlood, waterpas, plakband, elektrische boor, dopsleutel en boren geschikt voor hout of beton.

Kan de tv zijwaarts worden bewogen?

Ja, de tv kan zijdelings op de wandplaat worden verschoven. Bij installatie op houten stijlen kan de wandplaat worden uitgebreid om zijwaartse beweging mogelijk te maken, maar zonder de rand van de tv te overschrijden.

Wat moet ik doen als de meegeleverde schroeven niet geschikt zijn voor mijn tv?

De beugel bevat meerdere schroefmaten en afstandhouders. Als geen enkele past, neem dan contact op met de SANUS klantenservice (nummer in de handleiding) voor de juiste schroeven. Gebruik nooit ongeschikte schroeven.

Waar vind ik een installatievideo voor de Sanus VXL7?

Installatievideo's zijn beschikbaar op sanus.com/2817. Daar vindt u stapsgewijze demonstraties om de montage te vergemakkelijken.

GEBRUIKSAANWIJZING VXL7 SANUS

aannnnnne aannnnnne
Balkensucher

Ahle

Bohreinsatz

Bohreinsatz

WIR SIND FÜR SIE DA

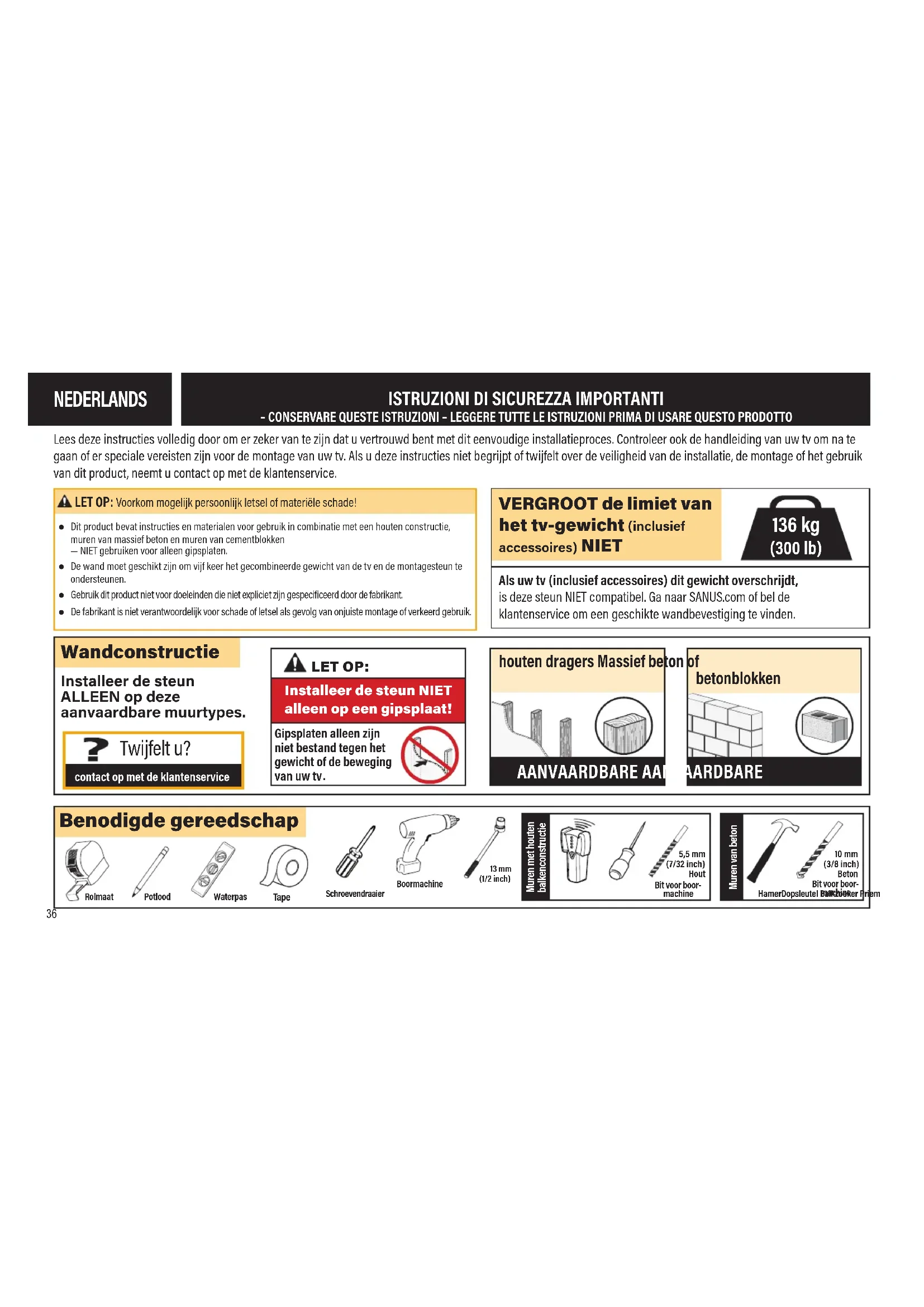

Lees deze instructies volledig door om er zeker van te zich dat u vertrouwd bent met dit eenvoudige installmentieproces. Controleer ook de handleiding van uw tv om na te gaan of er speciale vereisten zich voor de montage van uw tv. Als u deze instructies Niet begrijpt of twijfelt over de veiligheid van de instalatie, de montage of het gebruik van dit product, neemt u contact op met de klantenservice.

A LET OP: Voorkom möglichk personlijk letsel of materielle schade!

• Dit product bevat instructies en materialen voor gebruik in combinatie met een houten constructie, muren van massief belon en muren van cementblokken
• NIET gebruiken voor alleen gipsplaten.
• De wand moet geschikt zijn om vrijkeer het gecombineerde gewicht van de tv en de montagesteun te ondersteunen.
• Gebruik dit product nicht voor doelende die nicht expliciet着眼 gespecifieerd door de fabrikant.
• De fabrikant is nicht verantwoordelijk voor schade of hetsel als gezolg van onjuiste montage of verkeerd gebruik.

VERGROOT de limiet van het tv-gewicht (inclusief accessoires) NIET

Als uw tv (inclusief accessoires) dit gewicht overschrijdt, is deze steun NIET compatibel. Gaaar SANUS.com of bel de klantenservice om een geschikte wandbevestiging te vinden.

Wandconstructie

Installeer de steun
ALLEEN op deze
aanvaardbare muurtypes.

Twijfelt u?

contact op met de klantenservice

LET OP:

Installer de steun NIET
alleen op een gipsplaat!

Gipsplaten alleen zijn Niet bestand gegen het gewicht of de beweging van uw tv.

houten dragers Massief belon

AANVAARDBARE AA

petonblokken

AARDBARE

Benodigde gereedschap

Schroevendraajer

achine

Bit voor boormachine

Wilt u een video bekijden die u toont hoe gemakkelijk dit doe-het-zelf-project is? Bekijk het nu op: SANUS.com/2817

Doe het in een keer goed. HeightFinder ~ laut u zien waar u moget boren. Bekijk het op: SANUS.com/2567

Onze installation-experts in de VS staan klaar om u te helpen. Bel ons op: [phone] (EMEA: [phone]; UK: [phone])

Voordat u begint

Verwijder de standard van uw tv (mits er een is geinstalleerd naturelijk).

De productsticker van uw tv kan na montage onbereikbaar়n. VOORDAT U UW TV MONTEERT:

Noteer uw tv-informatie en bewaar deze voor toekomstig gebruik. Of maak een fot van de productsticker van uw tv en bewaar deze voor toekomstig gebruik.

Installer eventue accessoies op uw tv. Lees alle installationhandleidingen van de accessoires om te bepalen of u dele moet INSTALLEREN VOORDAT u de tv monteert.

Beschem de voorkant van de tv wanner u deze neerzet voor de installmentie.

STAP1

De tv-beugel aan de tv monteren

NEDERLANDS

WAARSCHUWING: Drit product bevat kine onderden die verstkingsgevaar kunnen opleveren als ze worden ingeslikt. Controleer voor de montage of alle onderden onbeschadig aanwezig jn. Mochten er onderden ontbreken of beschadig jin, breng het beschadige item dan niet terug naar de verkoper, maar neem contact op met de klantenservice. Gebruik nooit beschadige ornderden! OPMERKING: Niet alle biiglevederde materien zullen worden gebruikt.

1.1 Diameter van de tv-schroef

Er is maar een schroefgrotte 01 geschikt voor uw tv.

1.2 De lenghte van de tv-schroef en de afstandhoulders bepalen

CAUTION

MINIMAAL drie (3) volledige omwentelingen van draad-inloop

Als schroeven 01 de onderkant van uw tv raken, gezruikt u afstandholders 03

Als uw tv afstandholders of adapters bevat,

Gebruik ze ONDER de montagevoortiening

Gebruik ze ONDER de montagevoorziening

[Tv-beugels liggen plat op uw TV]

AFSTANDHOUDER IS NIET 03 VEREIST

Gebruik ze ONDER de montagevoorziening met diepe inzetgaten of kabelbelemmering

AFSTANDHOUDER(S) 03 VEREIST

Tv met Ronde of Ionregelmatige achechterkant

[TV-beugeis zitten NIET plat op uw TV]

AFSTANDHOUER(S) 03 VEREIST

1.3 Bepaal de configuratie van uw tv-beugel monteren

Meet de HOOGTE van het patroon van montagegaten van de tv.

Voor hoogten van 400mm of minder

Voor hoogten groter dan 400mm

Gaanar STAP 1.4 op PAGINA 9

Monteer veriengstukken voor tv-beugels 66 die over de VESA-hoogte van de tv passen.

1.4 De tv-beugel monteren

Centreer de tv-beugels 04 en 05 op het montagegatpatroon van de tv zoals wordt weergegeven en zorg ervoor dat de beugels zich opdezelfde hoogte bevinden.

Monteer de combinatie van afstandhouder, schroef en afstandsring die u voor uw tv heeft gekozen.

Wandplaat aan de wand bevestigen PAGINA10STAP 2

WAARSCHUWING: D it product bevat kneinde onderden die verstikkingsgvear kunnen opleveren als z we deningsit. Cntroler vod de montage of all onderden onbeschadig aanwezig jnMochten er onderden entbrenk en beschadig jin

brengethechadigdeitemdanieterugnaraedverkoper,maarneemcontactopmetdklantenservice.Gebruinknoitchadigdeonderdenlen！

OPMERKING: Niet alle bijgeleverde materialen zullen worden gebruikt.

NEDERLANDS

Bepaal de configuratie van uw wandplaat

Meet de afstand tussen de tv-beugels.

Voor tv-beugels van 700 mm of minder

Ga door maar STAP: 2A (houten drager) op PAGINA 12 of 2B (beton) op PAGINA 15

OPMERKING: ALLEEN voor gebruik bij installaties met houten dragers: U kunt de wandplaat 10 verlengen zodat de tv zijdelings kan verschuiven. Laat de wandplaat niet voor bij de rand van de tv uitsteken.

Voor tv-beugels groter dan 700mm

Verleng de wandplatz zodat de tv-beugels passen.

WAARSCHUWING: Voorkom möglich persoonlijk leset! In deze gebieden kunt u klem komen te zitten bij het maar elkaar toe schuiven.

Schui de wandplaat uit voor bij de tv-beugels, maar niet voor bij de rand van de tv. OPMERKING: Draai de afgebeelde moeren los als dat nodig is om de beugels te helpen openschuiven.

STAP 2A

Installatie met houten dragers

PAGINA 12

A LET OP: Voorkom lichamelijk letsel of materielle schade!

Gipslaten die mur beedeknen, moen niet dlikker jestn dan 1,5 cm (5/8 in.). Minimale groote houten drager: nominai 5,1× 10,2cm (2× 4in.) , werkelijk 3,8× 8,9cm (1%)× 3% in.). Minimale horizontale afstandussen schroven: 40,6 cm (16 in.). Het midden van de dragers moot werden gecontroleerd

ZOEKEN 2 CONTROLLEREN 3 MARKEREN 4 HET SJABLOON POSITIONEREN TIP: Om de locatie van de wandplaat te bepalen, sunt u onsne Height Finder bekijken op sanus.com [www.san.us/2567].

Voor verlngde wandplaten:

BOREN 6 STEVIG AANDRAAIEN

LET OP: Voorkom lichamelijk letsel of materiele schade! Alle vier de schroeven MOETEN steig worden aangedraaid om ongewenste beweging van de wandplaat te voorkomen 10. De twee

Gaanar STAP 3 op PAGINA 18.

STAP 2B

Montage aan massief beton of betonblokken

PAGINA 15

LET OP: Voorkom lichamelijk lesete of materiele schade!

Bevestig de wandplaat 10 rechtsreeks op het betonnen oppervlak Minimale dike massief beton: 20.3 cm (8 in.). Minimale grotte betonblok: 20,3x20,3x40,6cm (8x8x16in).

Bij betonnen toepassingen moeten de tv-beugels 04 en 05 in de wandplaat gecentreerd blijven 10 Houd hier rekening mee wanneer u de locatie voor de wandplaat kiest

1 HET SJABLOON POSITIONEF

LET OP: Om de locatie van de wandplaat te bepalen, kutn u once Height Finder bekijken op sanus.com [www.san.us/2567].

Voor verlengde wandplaten:

U MOET 2 lagbouten 11 installereren in het midden (boven en onder) van de muurplaat 10. vervolgens minimaal 406 mm (16 in.)uit het midden, voor een minimum van 6 lagbouten totaal.

2 BOREN LET TOP: Boor nooit in het cementCUSen bloken.
3 DE ANKERS PLAATSEN LET OP: Zorg ervoor dat de ankers 10 helemaal in het betonoppervlak worden geplaatst.
4 STEVIG AANDRAAIEN 1 LET OP: Voorkom lichamelijk leset of materiele schade! Alle vier de schroven 11 MOETEN steig worden aangedraaid om ongewenste beweging van de wandplaat te voorkommen 10

De tv aan de wandplaat bevestigen PAGINA18STAP 3

NEDERLANDS

1 OPHANGEN ZWAAR! Voor het uitvoeren van deze stap is möglichk assistentie vereist.

LET OP: Voorkom möglich leitet of materielle schade! Bij betonnen toepassingen要去 de tv-beugels 04 en 05 in de wandplaat gecenteerd biven 10

Voor verlengde wandplaten:

Tv-beugels 04 en 05 mogen alleen aan de BUITENSTE secties van de wandplaat hangen 10

2 BEVESTIGEN

A LET OP: Om de tv te bevestigen, drukt u de onderkant van de tv in de wandplaat 10 tot u een vergrendelklik hoor.

Aanpassingen

PAGINA 20

RECHTHANGEN

Alu d tv waterpas wilt hangen, vredraai u de instelschroef op een van beide zijden van de tv-beugel 04 en 05 om de desbetreffende rijde van de tv omhoog of omlaag te brengen.

HOOGTE

Pas de hoogte aan door de instelschroef op de beide tv-beugels 04 en 05 te verdraaien.

DE TV ZIJWAARTS VERSCHUIVEN ZWAAR! Voor het uitvoeren van deze stap is möglichk assistentie vereist.

LET OP: Voorkom möglich hetsel of materiele schade! Bij betonnen toepassenen moeten de tv-beugels 04 en 05 in de wandplaat gecentreerd bijven 10

Ga als voigt te werk om de tv uit de muurplaat te ontgrendelen: Houd beide ontgrendelingskoorden 已 naar beneden terwiju de onderkant van de tv voorzichtig wegtrekt van de wand. LET OP: Voorkom lichamelijk letsel of materiele schade! Om te voorkomen dat de vergrendeling breekt, trekt u de ontgrendelingskoorden altijd omlaag en houd u ze vast terwiju u de tv wegtrekt van de wand.

Til de tv op en plaats deze voorrichtig terug op de wandplaat. De wandplaat 19 is voorzien van ingebouwde stops om zijwaartse beweging te beperken.

Om de tv te bevestigen, drukt u de onderkant van de tv in de wandplaat 10 tot u een vergrendelklik hoor.

DE TV VERWIDEREN ZWAAR! Voor het uitvoeren van deze stap is möglichk assistentie vereist.

Ga als voigt te werk om de tv ul de muurplaat te ontgrendelen: Houde beide ongelendingskoorden naraenbeneden terwiju u de onderkant van de tv voorzichtig wetgrekt van de wand. LET OP: Voorkom lichamelijk letsel of materiele schade! Om te voorkomen dat de vergrendeling breekt, trekt u de ontgrendelingskoorden altijd omlaag en houd u ze vast weriju d tv wetgrekt van de wand.

OPMERKING: 0m de tv opnieuw op te hangen, volgt u de procedures in STAP 3 op PAGINA 18.

Afmetingen

PAGINA 23
