• Veuillez lire attentivement cette notice d’utilisation ainsi que les consignes de sécurité avant la mise en service de l’ampli

• Le fabricant ne peut être tenu pour responsable de dommages subis par l’appareil ou par tout autre appareil causés par une utilisation inappropriée.

• Avant de brancher l’appareil, assurez-vous que les interrupteurs POWER et STANDBY sont hors tension et que le voltage indiqué au dos correspond aux normes de votre localisation.

• Un mot d’avertissement avant que le TUBEMEISTER 36 ne soit mis en service: il est bruyant ! Un volume trop élevé peut causer des affections de l‘ouïe.33 Contenu

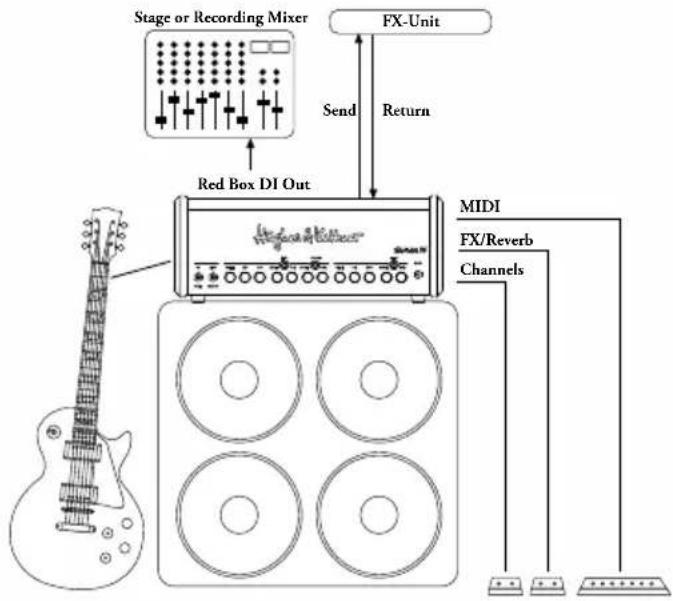

Branchements et éléments de réglage 34

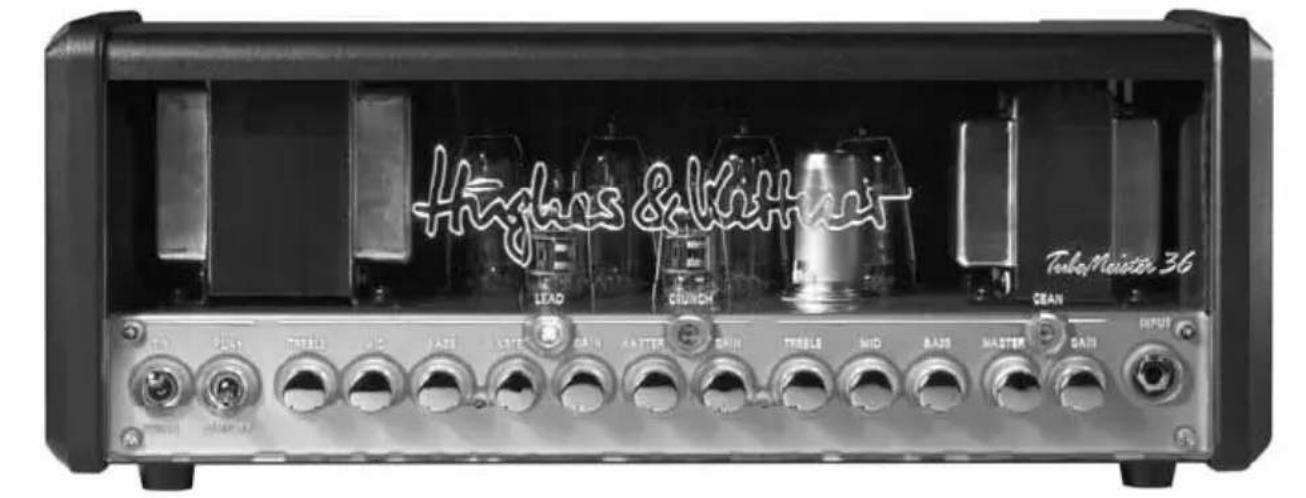

Caractéristiques techniques 42 français34 1 Branchements et éléments de réglage Le TubeMeister 36 dispose de trois canaux avec chacun ses commutateurs propres GAIN et MASTER. GAIN et MASTER sont pour tous les trois canaux le Yin et le Yang de la sonorité. Afin d’explorer la polyvalence des canaux, nous conseillons de démarrer avec le commutateur POWER SOAK sur 5 watts et tous les autres en position médiane, pour ensuite découvrir à travers différents paramètres GAIN/ MASTER l’univers sonore des ditorsions d’entrée et de sortie. Plus le MASTER est baissé, plus le son est sec ; plus il est poussé et plus élevé est le degré de saturation de sortie, ce qui donne au son un effet onctueux. Tous les canaux du TubeMeister 36 réagissent du reste de manière très sensible à la nature du signal d’entrée. Ainsi, ils livrent rien que par le choix du Pickup et de la position du potientomètre de volume un vaste éventail de sonorités différentes. INDICATION: en éteignant le commutateur MASTER (complètement vers la gauche), le Tubemeister 36 ne peut pas être mis complètement sur silencieux. Quand on souhaite utiliser l’ampli très doucement, il est généralement préférable de réduire la puissance totale de l’ampli de 5 à 1 watt (voir POWER SOAK) au lieu de baisser complètement le MASTER. Avant d’allumer, baisser au maximum le potentiomètre de volume de la guitare branchée sur le TUBEMEISTER afin d‘éviter de bruyantes surprises !

POWER/ON Ouvre l’alimentation en position ON: L’ampli s’allume et le chauffage des tubes se met en marche. Interrupteur PLAY/STANDBY Après 30 secondes de préchauffage, l’interrupteur peut être mis sur PLAY, l’ampli est prêt à être utilisé. Lors de courtes pauses, utilisez toujours le mode STANDBY, les tubes restent ainsi à température de fonctionnement. Ceci permet de ménager les tubes et garantit une plus longue durée de vie.35 INPUT Prise d’entrée pour le branchement de la guitare à l’aide d’un connecteur jack blindé. Interrupteur CLEAN Choix du canal CLEAN (s’allume en bleu) GAIN [CLEAN] Règle le degré de sensibilité d’entrée du canal CLEAN. MASTER [CLEAN] Règle le volume du canal CLEAN, indépendamment du volume des autres canaux.

BASS, MID, TREBLE [CLEAN]

Réglage de tonalité passif 3 bandes pour les graves, moyens et aigus du canal CLEAN. Interrupteur CRUNCH Choix du canal CRUNCH (s’allume en jaune) GAIN [CRUNCH] Règle le degré de distorsion du tube pour le canal CRUNCH. MASTER [CRUNCH] Règle le volume du canal CRUNCH, indépendamment du volume des autres canaux. Interrupteur LEAD Choix du canal LEAD (s’allume en rouge) GAIN [LEAD] Règle le degré de distorsion du tube pour le canal LEAD. MASTER [LEAD] Règle le volume du canal LEAD.

BASS, MID, TREBLE [CRUNCH/LEAD]

Réglage de tonalité commun pour les canaux CRUNCH et LEAD.

MIDI IN et LEARN Nous avons développé la possibilité de commander par la prise MIDI dans un chapitre à part, voir chapitre 3. FOOTSWITCHES Des pédales doubles vendues en option (avec prise stéréo standard, par ex. HUGHES & KETTNER FS-2) peuvent être branchées sur CHANNELS et EFFECTS. Le premier bouton de la pédale double branchée sur CHANNELS permet de passer du canal CLEAN aux canaux Overdrive, et le deuxième bouton de CRUNCH à LEAD. Le premier bouton de la pédale double branchée sur EFFECTS permet d’allumer et d’éteindre REVERB (réverbération), et le deuxiéme bouton permet d’allumer et d’éteindre FX-Loop. ATTENTION: si une pédale est branchée sur la prise jack CHANNELS, le choix des canaux se fait alors uniquement avec la pédale. Le commutateur sur la façade ne sert plus que de voyant lumineux. En conjonction avec un MIDI-Board, les canaux peuvent être choisis manuellement. CONSEIL: le branchement d’un contrôleur compatible MIDI ou pédalier de commande (par ex. HUGHES & KETTNER FSM-432) est également possible (voir chapitre 3). Ceci est vivement conseillé étant donné les nombreuses possibilités d’utiliser le Powersoak comme instrument de sonorité et pour pouvoir utiliser en un clic les combinaisons complètes de canaux, de performance du niveau de sortie, de réverbération et de FX-Loop. français36 FX LOOP Des effets externes peuvent être insérés par la prise de retour d’effet: SEND est relié à la prise d‘entrée, RETURN à la prise de sortie de l’effecteur externe. La prise de retour d’effet est allumée et éteinte à l’aide de l’interrupteur ON. CONSEIL: SEND peut également être utilisé pour prélever le signal du préamplificateur. Ainsi, un autre amplificateur par exemple ou un Tuner peuvent être branchés sur SEND. RETURN peut servir d’entrée pour utiliser l’amplificateur du TUBEMEISTER, ce qui offre des possibilités extrêmement intéressantes pour enregistrer et affiner tous les signaux imaginables, surtout en combinant le POWER SOAK et le RED BOX Recording-Out. Il y a également possibilité de brancher un effecteur externe à pédale par la « méthode des 4 câbles » (guitare sur l’Input de l’effecteur, sortie de l’effecteur sur l’Input de l’ampli, Send de l’effecteur sur FX- Return de l’ampli, FX-Send de l’ampli sur Return de l’effecteur). On peut ainsi utiliser des effets typiques comme Chorus ou Phaser devant le préampli du TubeMeister 36, et des effets typiques d’insertion comme la réverbération ou le delay derrière le préampli dans le FX-Loop, ou bien le TubeMeister 36 peut être utilisé comme ampli pour des Amp-Models intégrés dans la pédale. ATTENTION: lors de l’utilisation d‘Amp-Models par la prise FX-RETURN, le préampli du TubeMeister 36 est contourné ; cependant, lors du changement de canal, sa sortie modifie la sonorité pour pouvoir livrer des résultats optimisés pour le canal. Ceci veut dire : le canal choisi sur le Tubemeister importe pour beaucoup, même si l’on utilise uniquement sa sortie! Pour éviter des différences indésirables dans la sonorité et le volume, il est conseillé de retenir quel canal du TubeMeister 36 a été utilisé lors de la programmation d’un Amp-Models, et le canal qui correspond au Amp- Model doit être réglé en paralèlle (par ex. par MIDI). REVERB Règle l’intensité de la réverbération digitale intégrée. L’intensité est préréglée automatiquement de telle manière que la réverbération en canal CLEAN semble plus puissante que sur les canaux Overdrive. Avec l’interrupteur ON, la réverbération s’allume et s’éteint. Ou alors elle se règle avec une pédale double ou MIDI (voir les chapitres correspondants). RED BOX La RED BOX inventée par Hughes & Kettner est depuis des années le standard industriel des boîtes de direct (DI-Box) pour guitares avec Speaker-Emulation. Elle transforme le signal Speaker-Out prélevé sur le Tubemeister 36 entre la sortie des tubes et le POWER SOAK en un signal symmétrique et corrigé dans sa fréquence. Quand ce signal est restitué sur un PA ou sur un écran studio, la sonorité correspond à celle d’un amplificateur pour guitare. IMPORTANT: pour le branchement à une table de mixage, on utilise un câble microphone. L’entrée XLR de la table de mixage doit absolument être positionnée sur Line level. Si la table de mixage ne possède pas d’entrées XLR ou si celles-ci ne peuvent être positionnée sur Line level, il existe des adaptateurs de XLR vers jack. ATTENTION: le niveau du signal dépend directement des paramètres MASTER des canaux et du mode de fonctionnement du POWERSOAK. Le passage de 36 à 18 watts modifie le niveau de la sortie RED BOX en fonction du changement de niveau du SPEAKER OUT. Les passages de 18 à 5 watts, 1 watt et Speaker OFF (Silent Recording) ne modifient pas le niveau! C’est pourquoi en utilisation Live, le passage de 18 à 36 watts peut être utilisé pour booster le son37 (MIDI) pour des solos par exemple, ce qui a pour effet une augmentation du niveau dans RED BOX OUT (table de mixage sur scène). 18, 5, 1 watt et SPEAKER OFF ne modifient pas le niveau et permettent de modifier le volume du SPEAKER OUT en fonction des différentes situations en répétition, chez soi ou en Silent-Recording, sans devoir corriger le commutateur MASTER. TSC Nous avons dédié tout un chapitre au TUBE-SAFETY-CONTROL, voir chapitre 4. POWER SOAK Ces interrupteurs permettent de définir la puissance de sortie et donc le volume de base du Tubemeister 36. Il est ainsi possible de profiter chez soi, dans son salon, d’un plein effet de saturation de l’étage de sortie même avec un volume réduit et sans causer des désagréments aux voisins. On peut également écouter et enregistrer de la musique plein tubes sans haut-parleurs sur une table de mixage et avec un casque en pleine nuit. Dans des conditions d’utilisation « normales » (puissance de sortie 36 watts) aucun voyant dans cette zone n’est allumé. En appuyant sur le bouton 18W, grâce à la déconnexion de deux tubes par TSC, la puissance est réduite de moitié et descend à 18 watts. En appuyant sur les boutons 5W, 1W et Speaker-Off, une transformation progressive de la puissance en chaleur permet une réduction de la puissance jusqu’à 5 watts, 1 watt ou Speaker Off (silencieux, toute la puissance est transformée en chaleur). POWER SOAK permet d’influencer non seulement le volume, mais également la sonorité de base ou autrement dit la manière de jouer favorite et la sonorité attendue qui en découle. Pour une sonorité moderne, qui demande une lecture stable avec une faible saturation de sortie, il est conseillé d’utiliser le TubeMeister 36 à pleine puissance et de diminuer le MASTER. Pour des sonorités classiques qui demandent une saturation de sortie « onctueuse », les tubes de sortie peuvent être mis à contribution en poussant à fond le potentiomètre MASTER tout en ayant allumé le POWER SOAK. Si un MIDI-Board est branché, il est également possible d’attribuer séparément à chaque canal une puissance de sortie différente. Il est ainsi possible d’exploiter le canal CRUNCH par exemple avec une puissance faible et une saturation de sortie pleine pour des sonorités classiques, et le canal LEAD à pleine puissance et le potentionmètre MASTER complètement baissé pour des sonorités modernes. Quand l’appareil est sur silencieux, nul besoin de brancher un haut-parleur à la sortie SPEAKER du Tubemeister 36. Ceci est le réglage pour Silent- Recording sur la sortie RED BOX, qui, même sur silencieux, restitue le signal dans toute sa puissance. Pour préserver l’ampli, le TubeMeister se met automatiquement sur silencieux dès que la prise jack est débranchée de la prise SPEAKER. ATTENTION: comme la réduction de puissance de 36 à 18 watts se fait en éteignant une paire de tubes par le biais du TSC (voir chapitre 4), deux diodes sont en permanence allumées sur l’affichage TSC dans les modes 18-,5-,1-watt et en Speaker-Off. TSC ne signale ici en aucun cas une panne, mais seulement que 2 tubes ne sont actuellement pas en utilisation. IMPORTANT: lors du choix manuel de la diminution de puissance, celle-ci se répercute globalement sur tous les canaux. Par le biais de MIDI par contre (voir

chapitre 3), la puissance peut être enregistrée pour

chaque canal ou par MIDI-Preset, ce qui permet de modifier facilement avec le pied la puissance de sortie et d’utiliser cet outil sonore sur scène de manière créative. français38 SPEAKER Prise pour le branchement de haut-parleurs de guitare. Il est possible de brancher n’importe quel haut-parleur ou système de haut-parleurs avec un câble adapté, et dont l’impédance totale se situe entre 8 Ω et 16 Ω. L’impédance totale R de deux haut-parleurs d’impédance respective R1 et R2 peut être calculée grâce à la formule suivante: Raccordement en série: R = R1 + R2 Exemple: en utilisant deux haut-parleurs de 8 Ω chacun, il en résulte une impédance totale de 16 Ω. Cependant, il existe peu de haut-parleurs sur le marché dont le branchement se fait en série. Le plus souvent, le branchement s’effectue en paralèlle. Raccordement en paralèlle: R = (R1 x R2) / (R1 + R2) Exemple avec deux haut-parleurs de 16 Ω R = ( 16 x 16 ) / ( 16 + 16 ) R = 256 / 32 R = 8 IMPORTANT: pour le Combo, cette prise est déjà occupée par le haut-parleur interne. Bien entendu, la prise jack du haut-parleur peut être débranchée de la prise SPEAKER et un autre haut-parleur pour guitare peut être branché à la place. MAINS IN Prise pour le câble d’alimentation livré avec l’appareil (MAINS LEAD). A côté de la prise se trouve également la buse avec les fusibles. Lors du remplacement de fusibles usagés, qui doit être effectué uniquement par du personnel qualifié, la valeur correcte doit absolument être respectée (voir caractéristiques techniques). 2 Setup / câblage standard FX/Reverb Channels MIDI Send Return FX-Unit Red Box DI Out Stage or Recording Mixer 3 MIDI La prise MIDI du Tubemeister 36 est une prise 7 broches qui livre sur les deux broches supplémentaires un courant Phantom continu de 20 volts. Ainsi un Hughes & Kettner FSM 432 par exemple peut être directement branché sans alimentation supplémentaire. Si l’on se sert d’un câble standard 5 broches, le courant Phantom est inutilisé et on peut brancher tous les MIDI-Boards usuels. Tubemeister 36 offre, à travers la possibilité de pilotage par MIDI, un grand confort d’utilisation et de jeu. Il ouvre de multiples possibilités intéressantes d’utilisation et d’enregistrement. Car à l’aide d’un contrôleur, d’une pédale ou d’un effecteur compatibles MIDI, vous pouvez enregistrer simultanément dans un MIDI-Preset (voir ci-dessous) les fonctions suivantes dans toutes les combinaisons possibles sur le Tubemeister 36 et passer de l’une à l’autre d’un coup de pédale: Un des 3 canaux CLEAN, CRUNCH, LEAD + FX-LOOP On/Off + REVERB On/Off39 + un des seuils de puissance 36W, 18W, 5W, 1W ou Speaker Off en mode POWER SOAK

La programmation se fait de manière très simple. Si vous souhaitez enregistrer une sonorité combinée comme par exemple CRUNCH avec FX-Loop activé et une puissance de 18 watts, vous commencez par mettre en place exactement cette combinaison sur le TubeMeister 36. Appuyez ensuite sur la touche MIDI LEARN afin d’activer le TubeMeister (LEARN s‘allume), puis envoyez le numéro de programme (en appuyant sur le bouton d’un Midi-Board) sous lequel vous souhaitez enregistrer cette sonorité. Lorsque LEARN s‘éteint, TubeMeister 36 a retenu cette sonorité sur l’une des 128 places de mémoire interne et l’a affectée sur le au Preset de votre MIDI-Board. En appuyant à nouveau sur LEARN en mode allumé, la programmation est désactivée prématurément. Lorsque le TubeMeister 36 reçoit sur le canal MIDI préselectionné (voir ci-dessous) une commande MIDI-Program-Change, LEARN s’allume brièvement et le TubeMeister 36 active les paramètres correspondants. CONSEIL: vous pouvez ainsi par exemple utiliser la même sonorité sur scène avec une puissance de 18 watts comme sonorité rythmique et 36 watts en sonorité solo ou affecter à chaque canal une puissance propre. (par ex. CLEAN avec 36 watts, CRUNCH avec 5 watts, LEAD avec 18 watts.)

3.2 Réglage du canal MIDI et OMNI-On/Off

Si l’on appuie en mode STANDBY (interrupteur PLAY/STANDBY sur STANDBY) en même temps sur les deux boutons ON du FX-LOOP et du REVERB plus de 3 secondes, ceux-ci se mettent à clignoter. Les diodes et interrupteurs suivants de l’ampli ont les fonctions de programmation suivantes: Sert de bouton +1/up, pour régler le canal MIDI. La configuration d’origine est canal MIDI 1. 18W Sert maintenant de bouton -1/down LEARN [MIDI] Allume OMNI On/Off. Si LEARN est allumé, TubeMeister 36 reçoit sur tous les canaux MIDI les modifications de programmes envoyées (default), lorsque la diode est éteinte, il les reçoit seulement sur le canal MIDI choisi. Indication: OMNI=réception sur tous les canaux. Cette fonction est utile si vous n’êtes pas sûr du canal sur lequel la pédale est branchée. Les quatres diodes POWER SOAK servent pendant le Setup comme voyants du canal MIDI. Dans le tableau suivant, vous pouvez retrouver le canal MIDI préréglé (ou code binaire en langage technique): MIDI- Channel 18W 5W 1W Speaker Off

français40 Pour terminer le Setup MIDI et enregistrer les réglages, appuyez à nouveau simultanément sur les deux boutons ON du FX-LOOP et du REVERB plus de 3 secondes. Les diodes cessent de clignoter, l’ampli revient en mode normal.

3.3 Configuration d’origine et sa

restauration (Factory Reset) Pour rétablir la configuration d’origine de l’ampli, il faut, à la mise sous tension, appuyer cinq secondes sur les boutons ON du FX-LOOP et du REVERB, jusqu’à ce que le bouton MIDI LEARN s’allume. En relachant les boutons, MIDI LEARN clignote une fois pour confirmer que le processus a été effectué avec succès. La configuration d’origine est la suivante:

• Canal MIDI 1 Les sonorités sont réglées et attribuées comme suit à la sortie d’usine: Programme MIDI Canal Préampli Puissance de sortie FX- Loop REVERB 1 Clean 36 watts OFF ON 2 Crunch 36 watts OFF OFF 3 Lead 36 watts OFF OFF 4 Clean 0 watts OFF OFF 5 Clean 18 watts OFF ON 6 Crunch 18 watts OFF OFF 7 Lead 18 watts OFF OFF 8 Clean 0 watts OFF OFF 9 Clean 5 watts OFF ON 10 Crunch 5 watts OFF OFF 11 Lead 5 watts OFF OFF 12 Clean 0 watts OFF OFF 13 Clean 1 watts OFF ON 14 Crunch 1 watts OFF OFF 15 Lead 1 watts OFF OFF 16 Clean 0 watts OFF OFF 4 Tube-Safety-Control (TSC™) TSC fonctionne de manière entièrement automatique et assure une stabilité supérieure sur le plan sonore et technique ainsi qu’une plus grande longévité des tubes de sortie, en ajustant en permanence et automatiquement le bon courant permanent. Cette fonction de base n’a besoin d’aucune manipulation. Le remplacement de tubes est également plus rapide, plus simple et plus sûr que pour des amplis conventionnels. Ceci est extrèmement utile non seulement en cas de panne, mais également dans l’appréciation de tubes de remplacement de différents fabricants. ATTENTION: le remplacement de tubes doit être effectué uniquement par du personnel professionnel qualifié ! Uniquement la configuration manuelle par le technicien devient superflue. Que montrent les diodes? Chacune des diodes est attribuée à un tube de sortie dans la même position. En plus des états opérationnels des tubes, les voyants des caractéristiques des tubes peuvent être déclenchés tout simplement à l’aide d’un plectre.

4.1 Affichage automatique

Allumage en continu de toutes les diodes Tant que l’ampli est en Standby, toutes les diodes sont allumées jusqu’à ce qu’après un temps de préchauffage d’environ 30 secondes, l’interrupteur soit positionné sur PLAY. Si toutes les diodes restent allumées, le fusible de l’anode est certainement en panne et doit être remplacé par un technicien. Le fusible de l’anode peut griller, malgré le TSC, si un tube est déjà en panne avant l’allumage de l’ampli et que TSC n’a pas le temps de mesurer le courant permanent et d’éteindre à temps le tube en panne. Aucune diode ne s‘allume Les tubes de sortie fonctionnent normalement.41 Allumage en continu d’une des diodes Le tube correspondant génère un courant en sous- tension et a été éteint. Si la diode ne s’éteint pas après quelques minutes, ce tube doit être remplacé. Allumage en continu de deux diodes Soit les deux tubes concernés produisent un courant en sous-tension, alors ils doivent être remplacés (voir « Allumage en continu d’une des diodes »), ou alors une réduction de puissance a été selectionnée sur POWER SOAK. Alors 2 tubes sont automatiquement éteints ce qui provoque un allumage en continu. Une diode clignote, une deuxième est allumée en continu Le tube de la diode qui clignote génère un courant en sur-tension. Ce tube a été éteint et doit être remplacé. Comme le meilleur résultat sonore dans ce mode de sortie peut être généré uniquement par une paire de tubes travaillant ensemble, le tube correspondant au tube en panne est également éteint, pour permettre à l’autre paire de travailler sans perte de son. Le tube qui est éteint simultanément provoque un allumage continu du voyant mais ne doit pas être changé. Ceci signifie que pendant l’allumage de la diode une réduction de puissance de moitié (de 36 à 18 watts) a lieu et que l’on peut continuer à jouer. Dans des amplis conventionnels, le fusible saute habituellement dans ce cas et l’ampli serait inutilisable jusqu’au changement de tube et de fusible.

4.2 Affichage manuel

Le TSC permet un contrôle des caractéristiques, ce qui rend possible une correspondance des tubes (choix de tubes avec les mêmes caractéristiques). Pour cela, appuyer à l’aide d’un plectre pendant l’utilisation (pas en STANDBY) dans la fente prévue à cet usage à côté des diodes. Les diodes commencent alors à clignoter. Ce n’est pas tant important combien de fois les diodes clignotent mais à quelle fréquence. Jusqu’à une divergence de 4 clignotements, le TSC garantit une sonorité optimale, mais si la divergence est plus grande, il est conseillé de remplacer les tubes pour une meilleure qualité sonore, et techniquement il n’y a pas d’inconvénients. IMPORTANT: lors du remplacement d’un tube, celui-ci doit avoir les mêmes caractéristiques que le tube correspondant de la paire (soit les deux tubes intérieurs ou les deux tubes extérieurs). Si on remplace tous les tubes, ils doivent avoir les mêmes caractéristiques. Dans le tableau ci-dessous, les caractéristiques Hughes & Kettner sont décrites. Si le TSC clignote par exemple 6 fois, le tube correspondant doit avoir une caractéristique S2. En complément, vous pouvez voir que le voltage de ce tube est de 13 volts. Le tube manquant peut être acheté chez un vendeur spécialisé. La caractéristique originale Hughes & Kettner (S1- S7, 0-12) est également inscrite sur un autocollant appliqué sur le tube. Signaux lumineux Charactéristique Voltage [V] 1S7 10 2 S6 10,6 3 S5 11,2 4 S4 11,8 5 S3 12,4 6S2 13 7 S1 13,6 8 0 14,2 9 1 14,8 10 2 15,4

17 9 19,6 18 10 20,2 19 11 20,8 20 12 21,4 21 * 22 22 * 22,6 23 * 23,2 24 * 23,8 25 * 24,4 français42 5 Caractéristiques techniques TubeMeister 36 Head & Combo Tubes de préamplification : 3 x 12AX7 / ECC83 Tubes de puissance : 4 x EL84 Puissance : 36 watts Consommation max : 200 Watts Plage de tension réseau : +/-10% Température ambiante de service : 0° to +35° C Fusible d’alimentation 100 Volt: 250 V / T 2 A L Fusible d’alimentation 120 Volt : 250 V / T 1.6 A L Fusible d’alimentation 220-230 Volt : 250 V / T 800 mA L Fusible d‘alimentation 240 Volt : 250 V / T 800 mA L Prise d’entrée : jack 6,35 mm, asymétrique, 1 MΩ Prise Send : jack 6,35 mm, asymétrique, 250 Ω, max. + 6 dBV Prise Return : jack 6,35 mm, asymétrique, 45 kΩ, -3 dBV Sortie RED BOX : XLR, symétrique, 1360 Ω, max +9 dBV Sortie Speaker : jack 6,35 mm, 8 to 16 Ω Raccordement pédale Channels: jack 6,35 mm, stereo, tip=Channel, ring=Boost Raccordement pédale Effects jack 6,35 mm, stereo, tip=Reverb, ring=FX-Loop MIDI In 7 broches, alimentation fantôme 20 V CC, compatible 5 broches TubeMeister 36 Head Dimensions : 446 x 171 x 152 mm Poids :
