Type de produit	Boîte de direct passive
Référence	PWIPPER
Nombre de canaux	1 (avec addition mono possible)
Entrées	2 x jack 6,35 mm asymétriques (INPUT A et INPUT B/THRU)
Sorties	1 x XLR mâle symétrique (OUTPUT), 1 x jack THRU
Atténuation d'entrée (Pad)	0 dB / -30 dB (commutable)
Interrupteur Ground Lift	Oui (LIFT / GND)
Fonctions supplémentaires	Addition mono, transmetteur isolé galvaniquement
Réponse en fréquence	10 Hz - 60 kHz (±0,2 dB)
Impédance d'entrée	47 kΩ (1 kHz, 0 dB Pad)
Impédance de sortie	33 Ω (1 kHz, 0 dB Pad)
Niveau d'entrée max (< 1 % THD)	+24 dBu (20 Hz), +32 dBu (1 kHz)
Distorsion (THD)	< 0,02 % (30 Hz, +4 dBu), < 0,0007 % (1 kHz, +4 dBu)
Matériau du boîtier	Aluminium coulé en continu
Dimensions (H x L x P)	140 x 50 x 68 mm
Poids	0,43 kg
Température de fonctionnement	-20 °C à 70 °C
Humidité relative	< 80 % (sans condensation)
Accessoires inclus	Pieds en caoutchouc, étiquette de marquage
Utilisation prévue	Professionnelle (scène, studio, diffusion)
Consignes de sécurité	Ne pas ouvrir, ne pas modifier, tenir hors de portée des enfants
Nettoyage et entretien	Utiliser un chiffon sec, éviter l'humidité

FOIRE AUX QUESTIONS - Wipper Palmer

Qu'est-ce que la boîte de direct Palmer Wipper ?

La Palmer Wipper est une boîte de direct passive conçue pour convertir un signal audio asymétrique en symétrique. Elle permet de connecter des instruments (guitare électrique, basse, clavier) ou la sortie haut-parleur d'un amplificateur à une table de mixage ou interface audio, tout en éliminant les ronflements sur de longues distances.

Comment connecter ma guitare à la table de mixage via la Wipper ?

Branchez votre guitare à l'entrée INPUT A (jack 6,35 mm) à l'aide d'un câble d'instrument blindé. Reliez la sortie OUTPUT (XLR mâle) à une entrée symétrique de la table de mixage avec un câble XLR blindé. Assurez-vous que le canal de la table est en sourdine lors du branchement.

À quoi sert le commutateur PAD ?

Le commutateur PAD atténue le signal d'entrée de 30 dB. Utilisez-le si l'entrée de la table de mixage ou de l'interface audio est surchargée (distorsion). En position enfoncée, l'atténuation est active.

Comment utiliser la fonction Ground Lift ?

L'interrupteur LIFT/GND permet de couper la liaison de masse entre l'entrée et la sortie pour éliminer les boucles de ronflement. En position non enfoncée (LIFT), la masse est coupée ; en position enfoncée (GND), la liaison est maintenue. Testez les deux positions pour réduire le ronflement.

Puis-je connecter deux sources simultanément ?

Oui, en enfonçant le commutateur INPUT B (n°3), la prise THRU/INPUT B devient une deuxième entrée. Les signaux des entrées A et B sont alors additionnés en mono sur la sortie OUTPUT. Idéal pour connecter un clavier stéréo en mono.

Quelle est la puissance maximale admissible sur l'entrée haut-parleur ?

Si vous branchez la sortie haut-parleur d'un amplificateur sur l'entrée INPUT A, la puissance ne doit pas dépasser 120 W sous 8 ohms. N'utilisez pas d'amplificateur en mode pont (Bridge Mode) avec la boîte de direct.

Comment utiliser la sortie THRU ?

La sortie THRU (jack 6,35 mm) délivre le signal d'entrée non modifié. Elle sert à connecter un amplificateur de guitare ou une autre boîte de direct en parallèle. Lorsque le commutateur INPUT B est enfoncé, cette prise devient une entrée supplémentaire.

Quels câbles utiliser avec la Wipper ?

Utilisez des câbles d'instrument blindés pour les entrées jack (guitare, clavier) et des câbles XLR symétriques pour la sortie vers la table de mixage. Pour la sortie haut-parleur, employez un câble de haut-parleur adapté. Évitez les câbles non blindés.

Est-ce que la boîte de direct nécessite une alimentation ?

Non, la Palmer Wipper est un modèle passif, elle ne nécessite aucune alimentation externe ni pile. Le transmetteur interne fonctionne sans électricité, ce qui la rend très fiable.

Comment nettoyer et entretenir la Wipper ?

Nettoyez le boîtier avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité et les températures extrêmes. Rangez-la dans un endroit sec et à l'abri de la poussière. Ne l'ouvrez jamais.

MODE D'EMPLOI Wipper Palmer

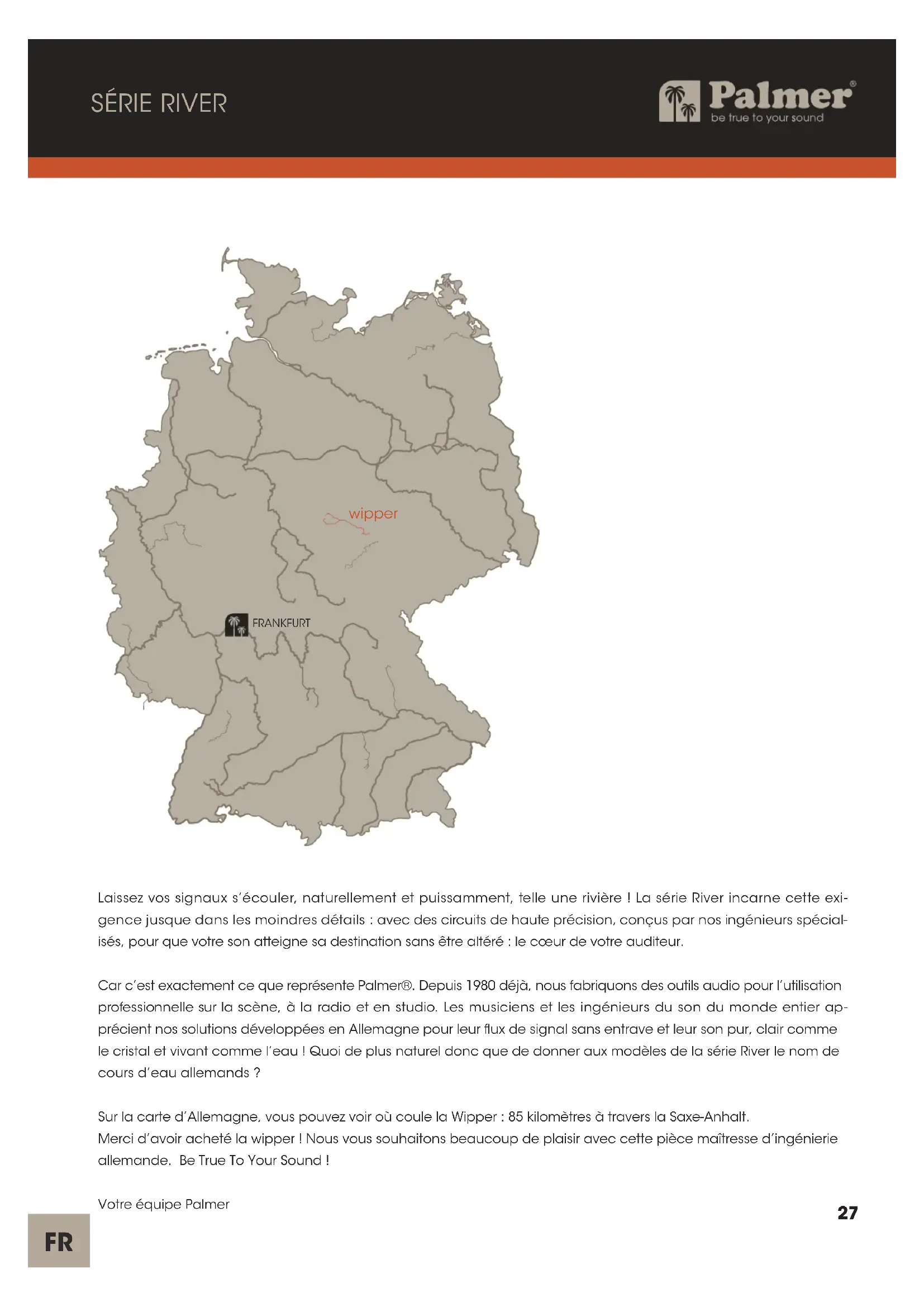

Laissez vos signaux s'écouler, naturellement et puissamment, telle une rivière ! La série River incarne cette exigence jusque dans les moindres détails : avec des circuits de haute précision, conçus par nos ingénieurs spécialisés, pour que votre son atteigne sa destination sans être altéré : le cœur de votre auditeur.

Car c'est exactement ce que représente Palmer®. Depuis 1980 déjà, nous fabriquons des outils audio pour l'utilisation professionnelle sur la scène, à la radio et en studio. Les musiciens et les ingénieurs du son du monde entier apprécient nos solutions développées en Allemagne pour leur flux de signal sans entrave et leur son pur, clair comme le cristal et vivant comme l'eau ! Quoi de plus naturel donc que de donner aux modèles de la série River le nom de cours d'eau allemands ?

Sur la carte d'Allemagne, vous pouvez voir où coule la Wipper : 85 kilomètres à travers la Saxe-Anhalt. Merci d'avoir acheté la wipper ! Nous vous souhaitons beaucoup de plaisir avec cette pièce maîtresse d'ingénierie allemande. Be True To Your Sound !

Votre équipe Palmer

wipper

Boîte de direct système passif

UTILISATION CONFORME

Ce produit est un accessoire destiné à la technique événementielle, aux applications de studio, de télévision et de diffusion.

Il a été conçu pour un usage professionnel dans les domaines susmentionnés et ne convient pas à une utilisation domestique !

De plus, ce produit est uniquement destiné aux utilisateurs qualifiés possédant des connaissances spécialisées en technique événementielle, mais aussi sur les applications de studio, de télévision et de diffusion !

L'utilisation du produit en dehors des caractéristiques techniques et des conditions de fonctionnement spécifiées est considérée comme non conforme !

Toute responsabilité pour des dommages corporels et matériels dus à une utilisation non conforme est exclue !

Le produit n'est pas adapté :

aux personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou intellectuelles limitées ou un manque d'expérience et de connaissances ;
aux enfants (Il doit être interdit aux enfants de jouer avec l'appareil).

CONSIGNES DE SÉCURITÉ

1. Veuillez lire attentivement ce manuel.
2. Conservez tous les documents d'information et manuels en lieu sûr.
3. Suivez les instructions fournies.
4. N'utilisez l'appareil que de la manière prévue.
5. N'ouvrez pas l'appareil et n'y apportez pas de modifications.

RISQUE D'ÉTOUFFEMENT ! TENIR HORS DE PORTÉE DES ENFANTS ! LE PRODUIT CONTIENT DE PETITES PIÈCES POUVANT ÊTRE AVALÉES AINSI QUE DU MATÉRIEL D'EMBALLAGE POUVANT ÊTRE AVALÉ ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !

INTRODUCTION

La boîte de direct wipper est un outil professionnel pour le studio et la scène qui convertit un signal audio asymétrique en un signal audio symétrique. Le transmetteur interne offre une gamme dynamique parfaite et une excellente résistance à la surcharge. La boîte de direct est utilisée comme connecteur pour raccorder des instruments à cordes à capteurs de son, comme des guitares électro-acoustiques, des guitares électriques et des guitares basses électriques, des instruments avec sortie de ligne, comme les claviers, ainsi que les sorties de haut-parleurs d'amplificateurs de guitare sur des entrées symétriques d'une table de mixage ou d'une interface audio. Les signaux audio peuvent par ailleurs être transmis sans ronflement sur de longs chemins de câbles grâce à la boîte de direct.

wipper

Boîte de direct système passif

CONNECTEURS ET ÉLÉMENTS DE COMMANDE

1. INPUT A (ENTRÉE A)

Entrée audio avec une prise jack 6,3 mm.

A. Branchez un instrument à l'aide d'un câble d'instruments blindé.

B. Branchez la sortie haut-parleur d'un amplificateur de guitare à l'aide d'un câble de haut-parleur (conseil : appuyez sur le commutateur PAD n° 5).

2 3 1 THRU INPUT B

AVERTISSEMENT : Les amplificateurs ne doivent pas être utilisés en mode pont (« Bridge Mode ») la boîte DI.

AVERTISSEMENT : Lorsqu'un amplificateur est utilisé sur la boîte de direct, la liaison de masse entre trée et la sortie doit être déconnectée (commutateur n° 6 en position LIFT non enfoncée).

AVERTISSEMENT : La puissance d'un amplificateur raccordé ne doit pas dépasser 120 W à 8 ohms !

ATTENTION : Lors de l'utilisation d'un amplificateur à lampes : Il n'existe pas de résistance de charge dans le circuit de la boîte de direct ! Pour éviter d'endommager l'amplificateur, un haut-parleur de guitare approprié ou une résistance de charge adéquate doit être connecté à la prise jack THRU à de d'un câble de haut-parleur avant de mettre l'amplificateur sous tension et le commutateur n° 3 être en position non enfoncée LINK OUT !

2. THRU/INPUT B

THRU : Le signal d'entrée (ENTRÉE A n° 1) est émis sans changement via la prise jack de 6,3 mm (commutateur n° 3 en position non enfoncée).

ENTRÉE B (INPUT B) : La prise jack de 6,3 mm peut être utilisée en plus de l'ENTRÉE A comme deuxième entrée de ligne (par ex. clavier L + R), les signaux de l'ENTRÉE A et de l'ENTRÉE B étant additionnés en mono sur la sortie de ligne OUTPUT (n° 4) (commutateur n° 3 en position enfoncée).

Commutateur non enfoncé (THRU) : Le signal d'entrée (INPUT n° 1) est émis sans modification via la prise jack THRU / INPUT B de 6,3 mm. Commutateur enfoncé (INPUT B) : La prise jack de 6,3 mm THRU / INPUT B peut être utilisée comme deuxième entrée de ligne en plus d'INPUT A (n° 1).

wipper

Boîte de direct système passif

CONNECTEURS ET ÉLÉMENTS DE COMMANDE

4. SORTIE (OUTPUT)

Sortie audio symétrique avec embase XLR mâle à 3 broches. Utilisez un câble blindé symétrique (par ex. câble de microphone) pour raccorder la boîte de direct à une entrée symétrique d'une table de mixage ou à des interfaces audio.

5. PAD (Dispositif d'atténuation passive)

Placez le commutateur en position enfoncée pour diminuer le niveau du signal de sortie de 30 dB. La diminution du niveau de sortie est nécessaire lorsque l'étage d'entrée de canal de la table de mixage raccordée ou des interfaces audio est surchargé.

LIFT GND PAD 0dB 30dB 6 4 5

6. LIFT / GND

Interrupteur pour couper la liaison de masse de l'entrée et de la sortie (sélecteur de masse). En position non enfoncée, la liaison de masse est coupée, la liaison est maintenue lorsque la position est enfoncée. La capacité d'éviter une boucle de ronflement à l'aide du sélecteur de masse dépend de la mise à la terre des appareils connectés. Il est donc possible que l'une ou l'autre des positions du sélecteur soit en mesure de réduire ou d'éliminer efficacement un ronflement.

ATTENTION : Le raccordement de câbles de signal peut entraîner des bruits parasites importants. Veillez à ce que le canal d'entrée (table de mixage, interface audio, etc.) ainsi que les appareils branchés sur la sortie THRU soient mis en sourdine lors des branchements. Dans le cas contraire, les niveaux de bruits parasites peuvent entraîner des dommages.

REMARQUE : LES CHAMPS MAGNÉTIQUES PUISSANTS PEUVENT PROVOQUER DES BOURDONNEMENTS. NE POSITIONNEZ DONC PAS LA BOÎTE DE DIRECT À PROXIMITÉ DE CHAMPS MAGNÉTIQUES PUISSANTS (P. EX. UN TRANSFORMATEUR D'ALIMENTATION).

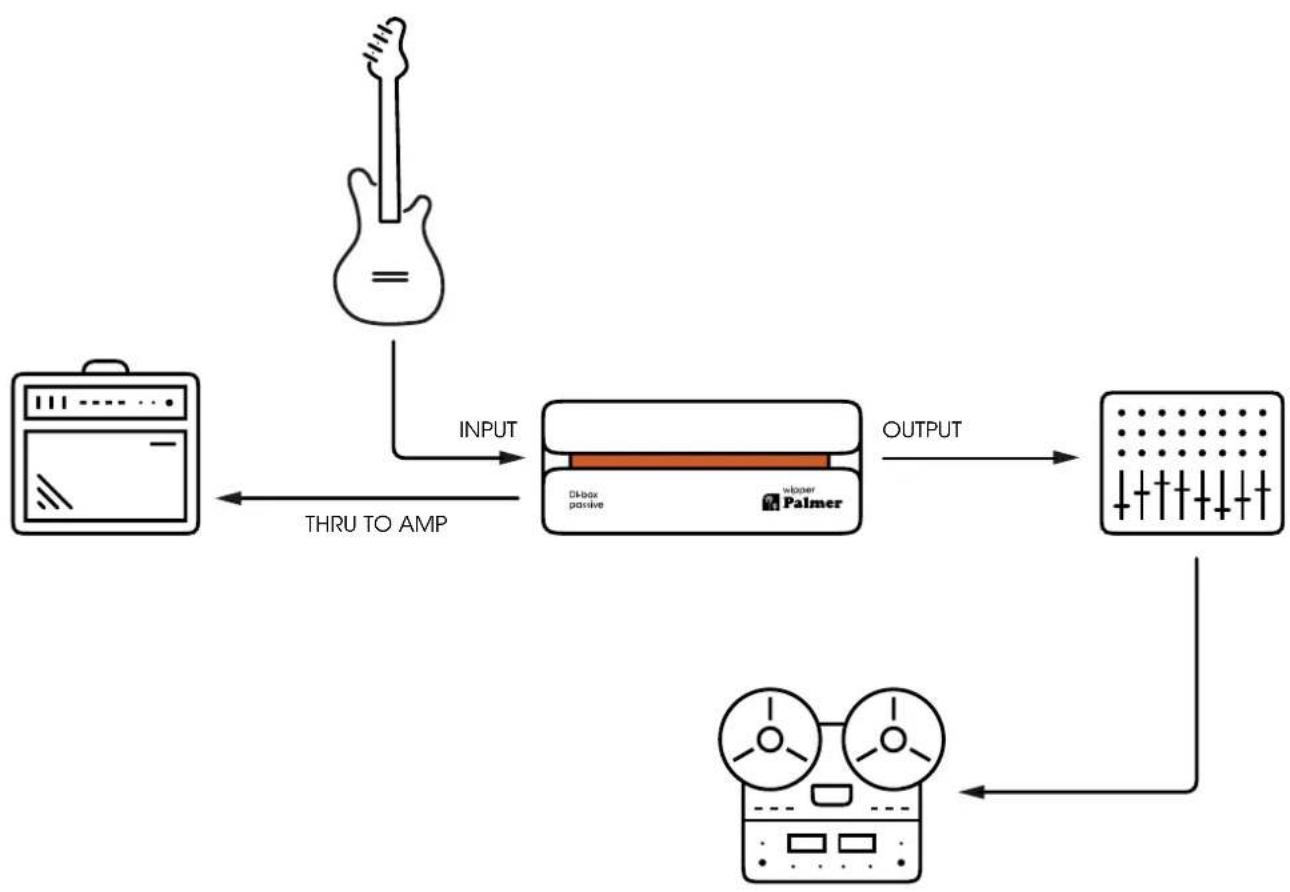

EXEMPLES DE CÂBLAGE

CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS

Référence PWIPPER

Catégorie de produit Boîte de direct

Nombre de canaux 1

Catégorie passive

Transmetteur isolé Oui

Nombre d'entrées 2

Type d'entrée asymétrique

Connecteurs d'entrée Jack 6,3 mm

Nombre de sorties 1

Type de sortie symétrique

Ports de sortie XLR

Sorties THRU par canal 1

Atténuation d'entrée (Pad) 0/30 dB

Interrupteur Ground/Lift

Oui

Fonctions supplémentaires

Addition en mono

Boîtier

Aluminium coulé en continu

Dimensions (H/L/P)

140 x 50 x 68 mm

Poids

0,43 kg

Température ambiante en fonctionnement

-20 °C...70 °C

Taux d'hygrométrie relative

< 80 %, sans condensation

Accessoires inclus

Pieds en caoutchouc, étiquette de marquage (label de tournée)

AUDIO

Niveau d'entrée Niveau d'entrée(< 1 % THD, 20 Hz)

+24 dBu

Niveau d'entrée Niveau d'entrée (< 1 % THD, 1 kHz)

+32 dBu

Réponse en fréquence (±0,2 dB, 1 kHz relatif)

10 Hz - 60 kHz

Impédance d'entrée (1 kHz, réglage : 0 dB Pad, THRU)

47 kΩ

Impédance de sortie (1 kHz, configuration : 0 dB Pad, THRU)

33 Ω

THD (30 Hz, +4 dBu, unity, non pondéré)

< 0,02 %

THD (1 kHz, +4 dBu, unity, non pondéré)

< 0,0007 %

IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)

< 0,002 %

Rapport de transmission

10:1

1. Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles .
2. Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans votre pays.

APPAREIL :

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !

2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.

3. En tant que client particulier, vous pouvez vous procurer des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

PILES ET BATTERIES :

1. Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets .
2. Veillez à respecter la législation relative à l'élimination des déchets dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été acheté ou par l'intermédiaire des autorités régionales correspondante.
4. Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.

DÉCLARATIONS DU FABRICANT

Garantie du fabricant et limitation de responsabilité Adam Hall GmbH

Adam-Hall-Tr. 1

D-61267 Neu Anspach

E-mail : [e-mail] / +49 (0)6081 / 9419-0.

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante :

En cas de panne, contactez votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) :

Directive basse tension (2014/35/UE)

Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse [e-mail]. Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/

DÉCLARATION FCC

Cet appareil est conforme à la partie 15 des règles de la FCC.

L'opération est soumise aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement non souhaité

SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !
