Produkttyp	Passive DI-Box
Referenz	PWIPPER
Anzahl Kanäle	1 (Mono-Summierung möglich)
Eingänge	2 x 6,35 mm Klinke unsymmetrisch (INPUT A und INPUT B/THRU)
Ausgänge	1 x XLR männlich symmetrisch (OUTPUT), 1 x Klinke THRU
Eingangsdämpfung (Pad)	0 dB / -30 dB (schaltbar)
Ground-Lift-Schalter	Ja (LIFT / GND)
Zusatzfunktionen	Mono-Summierung, galvanisch getrennter Übertrager
Frequenzgang	10 Hz - 60 kHz (±0,2 dB)
Eingangsimpedanz	47 kΩ (1 kHz, 0 dB Pad)
Ausgangsimpedanz	33 Ω (1 kHz, 0 dB Pad)
Max. Eingangspegel (< 1 % THD)	+24 dBu (20 Hz), +32 dBu (1 kHz)
Klirrfaktor (THD)	< 0,02 % (30 Hz, +4 dBu), < 0,0007 % (1 kHz, +4 dBu)
Gehäusematerial	Strangguss-Aluminium
Abmessungen (H x B x T)	140 x 50 x 68 mm
Gewicht	0,43 kg
Betriebstemperatur	-20 °C bis 70 °C
Relative Luftfeuchtigkeit	< 80 % (nicht kondensierend)
Mitgeliefertes Zubehör	Gummifüße, Beschriftungsetikett
Verwendungszweck	Professionell (Bühne, Studio, Rundfunk)
Sicherheitshinweise	Nicht öffnen, nicht modifizieren, außerhalb der Reichweite von Kindern aufbewahren
Reinigung und Pflege	Trockenes Tuch verwenden, Feuchtigkeit vermeiden

Häufig gestellte Fragen - Wipper Palmer

Was ist die Palmer Wipper DI-Box?

Die Palmer Wipper ist eine passive DI-Box, die ein unsymmetrisches Audiosignal in ein symmetrisches umwandelt. Sie ermöglicht den Anschluss von Instrumenten (E-Gitarre, Bass, Keyboard) oder des Lautsprecherausgangs eines Verstärkers an ein Mischpult oder Audio-Interface, während sie Brummen auf langen Strecken eliminiert.

Wie schließe ich meine Gitarre über die Wipper an ein Mischpult an?

Schließen Sie Ihre Gitarre mit einem abgeschirmten Instrumentenkabel an den INPUT A (6,35 mm Klinke) an. Verbinden Sie den OUTPUT (XLR männlich) mit einem abgeschirmten XLR-Kabel mit einem symmetrischen Eingang des Mischpults. Stellen Sie sicher, dass der Kanal am Mischpult stummgeschaltet ist, wenn Sie anschließen.

Wozu dient der PAD-Schalter?

Der PAD-Schalter dämpft das Eingangssignal um 30 dB. Verwenden Sie ihn, wenn der Eingang des Mischpults oder Audio-Interfaces überlastet ist (Verzerrungen). In gedrückter Position ist die Dämpfung aktiv.

Wie verwende ich die Ground-Lift-Funktion?

Der Schalter LIFT/GND unterbricht die Masseverbindung zwischen Eingang und Ausgang, um Brummschleifen zu eliminieren. In nicht gedrückter Position (LIFT) ist die Masse unterbrochen; in gedrückter Position (GND) wird die Verbindung aufrechterhalten. Testen Sie beide Positionen, um Brummen zu reduzieren.

Kann ich gleichzeitig zwei Quellen anschließen?

Ja, indem Sie den Schalter INPUT B (Nr. 3) drücken, wird die THRU/INPUT B-Buchse zu einem zweiten Eingang. Die Signale der Eingänge A und B werden dann auf dem OUTPUT-Ausgang mono summiert. Ideal zum Anschluss eines Stereo-Keyboards in Mono.

Was ist die maximal zulässige Leistung am Lautsprechereingang?

Wenn Sie den Lautsprecherausgang eines Verstärkers an den INPUT A-Eingang anschließen, darf die Leistung 120 W an 8 Ohm nicht überschreiten. Verwenden Sie keinen Verstärker im Bridge-Modus mit der DI-Box.

Wie verwende ich den THRU-Ausgang?

Der THRU-Ausgang (6,35 mm Klinke) gibt das unveränderte Eingangssignal aus. Er dient zum parallelen Anschluss eines Gitarrenverstärkers oder einer weiteren DI-Box. Wenn der INPUT B-Schalter gedrückt ist, wird diese Buchse zu einem zusätzlichen Eingang.

Welche Kabel sollte ich mit der Wipper verwenden?

Verwenden Sie abgeschirmte Instrumentenkabel für die Klinkeneingänge (Gitarre, Keyboard) und symmetrische XLR-Kabel für den Ausgang zum Mischpult. Für den Lautsprecherausgang verwenden Sie ein geeignetes Lautsprecherkabel. Vermeiden Sie ungeschirmte Kabel.

Benötigt die DI-Box eine Stromversorgung?

Nein, die Palmer Wipper ist ein passives Modell, sie benötigt keine externe Stromversorgung oder Batterie. Der interne Übertrager arbeitet ohne Strom, was sie sehr zuverlässig macht.

Wie reinige und pflege ich die Wipper?

Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Vermeiden Sie Feuchtigkeit und extreme Temperaturen. Lagern Sie es an einem trockenen, staubfreien Ort. Öffnen Sie es niemals.

BEDIENUNGSANLEITUNG Wipper Palmer

DE BEDIENUNGSANLEITUNG

EN USER MANUAL

IT MANUAL DE USUARIO

FR MANUEL D'UTILISATEUR

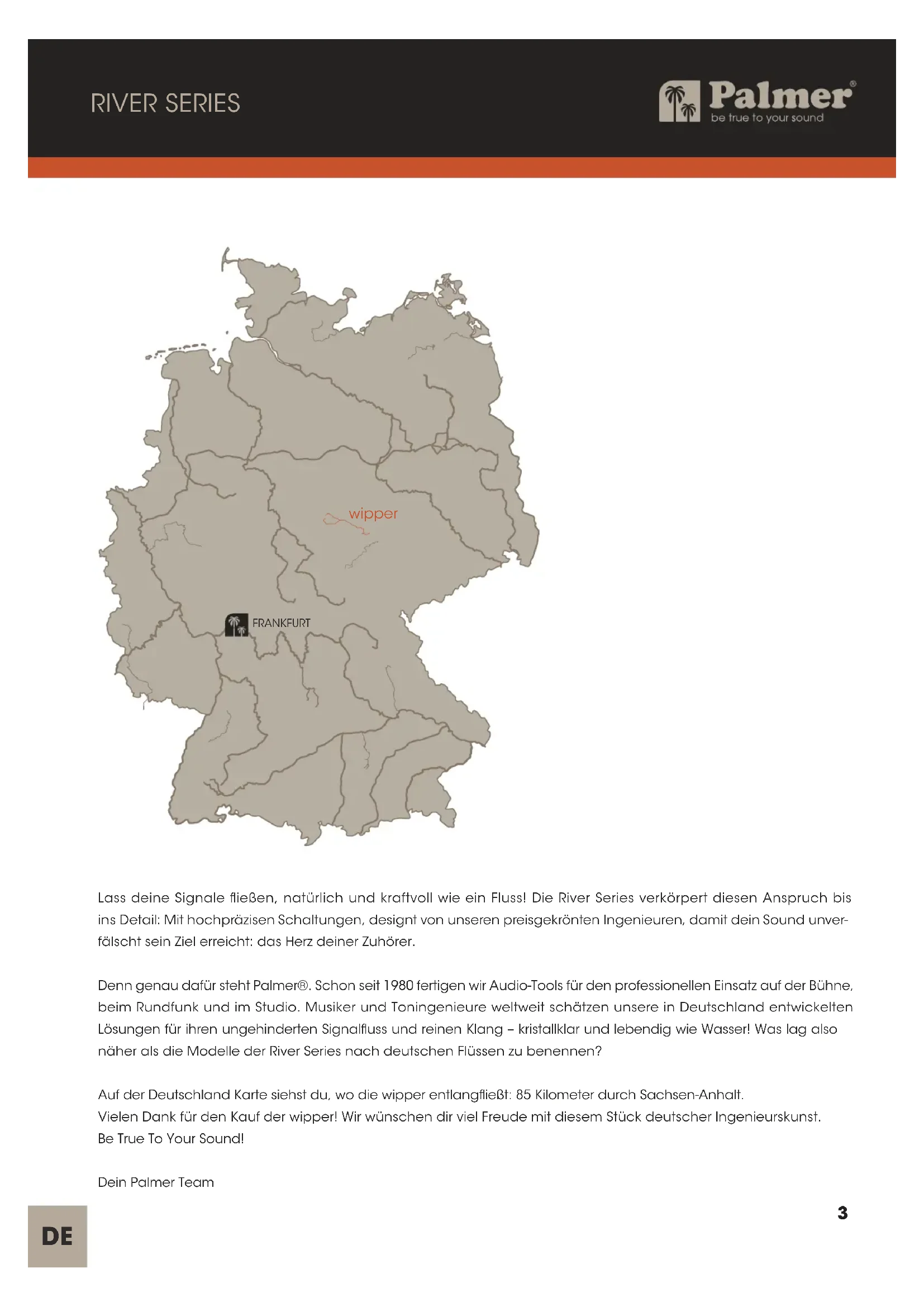

Lass deine Signale fließen, natürlich und kraftvoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unverfälscht sein Ziel erreicht: das Herz deiner Zuhörer.

Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signafluss und reinen Klang - kristallklar und lebendig wie Wasser! Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen?

Auf der Deutschland Karte siehst du, wo die wipper entlangfließt: 85 Kilometer durch Sachsen-Anhalt. Vielen Dank für den Kauf der wipper! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst. Be True To Your Sound!

Dein Palmer Team

wipper

DI-box passive

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFÜHRUNG

Die DI-Box wipper ist ein professionelles Werkzeug für Studio und Bühne, welches ein unsymmetrisches Audiosignal unverfälscht in ein symmetrisches Audiosignal wandelt. Der interne Übertrager bietet hervorragenden Dynamikumfang und ausgezeichnete Übersteuerungsfestigkeit. Die DI-Box wird als Verbindungsglied dafür verwendet, Saiteninstrumente mit Tonabnehmern, wie E-Akustik-Gitarren, E-Gitarren und E-Bässe, Instrumente mit Line-Ausgang, wie beispielsweise Keyboards, sowie Lautsprecherausgänge von Gitarrenverstärkern an symmetrische Eingänge eines Mischpults oder Audio-Interfaces anzuschließen. Audiosignale können mit Hilfe der DI-Box außerdem über weite Kabelwege brummfrei übertragen werden.

wipper

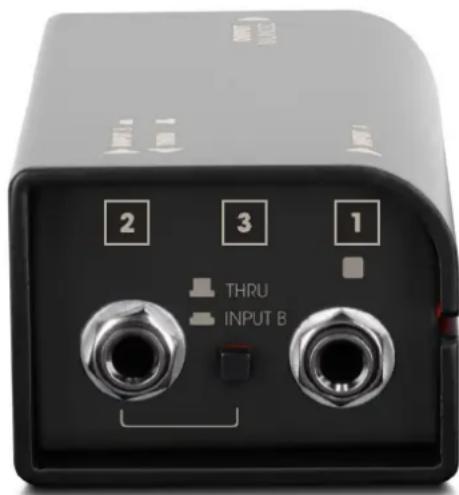

ANSCHLÜSSE UND BEDIENELEMENTE

1. INPUT A

Audioeingang mit einer 6,3 mm Klinkenbuchse.

A. Schließen Sie ein Instrument mit Hilfe eines abgeschirmten Instrumentenkabels an.

B. Schließen Sie den Lautsprecherausgang eines Gitarrenverstärkers mit Hilfe eines Lautsprecherkabels an (Tipp: PAD-Schalter Nr. 5 drücken).

DI-box passive

2 3 1 THRU INPUT B

WARNUNG: Endstufen dürfen nicht im Brückenmodus (Bridge Mode) an der DI-Box betrieben werden.

WARNUNG: Wenn ein Verstärker an der DI-Box betrieben wird, muss die Masseverbindung zwischen und Ausgang getrennt sein (Schalter Nr. 6 in nicht gedrückter Position LIFT).

WARNUNG: Die Verstärkerleistung eines angeschlossenen Verstärkers darf maximal 120 W an 8 Ohm betragen!

ACHTUNG: Beim Verwenden eines Röhrenverstärkers: Im Schaltkreis der DI-Box befindet sich kein Lastwiderstand! Um Schäden am Verstärker zu vermeiden, muss vor dem Einschalten des Verstärkers ein entsprechender Gitarrenlautsprecher oder ein geeigneter Lastwiderstand an der Klinkenbuchse U mit Hilfe eines Lautsprecherkabels angeschlossen sein und der Schalter Nr. 3 muss sich in der hrt gedrückten Position LINK OUT befinden!

2. THRU / INPUT B

THRU: Das Eingangssignal (INPUT A Nr. 1) wird unverändert über die 6,3 mm Klinkenbuchse ausgegeben (Schalter Nr. 3 in nicht gedrückter Position).

INPUT B: Die 6,3 mm Klinkenbuchse kann zusätzlich zu INPUT A als zweiter Line-Eingang verwendet werden (z.B. Keyboard L + R), die Signale von INPUT A und INPUT B werden dabei Mono summiert am Line-Ausgang OUTPUT (Nr. 4) ausgegeben (Schalter Nr. 3 in gedrückter Position).

3. SCHALTER THRU / INPUT B

Schalter nicht gedrückt (THRU): Das Eingangssignal (INPUT Nr. 1) wird unverändert über die 6,3 mm Klinkenbuchse THRU / INPUT B ausgegeben.

Schalter gedrückt (INPUT B): Die 6,3 mm Klinkenbuchse THRU / INPUT B kann zusätzlich zu INPUT A (Nr. 1) als zweiter Line-Eingang verwendet werden.

wipper

DI-box passive

ANSCHLÜSSE UND BEDIENELEMENTE

4. OUTPUT

Symmetrischer Audioausgang mit einer männlichen 3-Pol XLR-Buchse. Verwenden Sie ein symmetrisches, abgeschirmtes Kabel (z.B. Mikrofonkabel), um die DI-Box an einen symmetrischen Eingang eines Mischpults oder Audio-Interfaces anzuschließen.

Bringen Sie den Schalter in die gedrückte Position, um den Pegel des Ausgangssignals um 30 dB abzusenken. Das Absenken des Ausgangspegels ist erforderlich, wenn die Kanaleingangsstufe des angeschlossenen Mischpults oder Audio-Interfaces übersteuert wird.

LIFT GND PAD 0dB 30dB 6 4 5

6. LIFT / GND

Schalter zum Trennen der Masseverbindung von Ein- und Ausgang (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.

ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass der Eingangskanal (Mischpult, Audio-Interface usw.), sowie am THRU-Ausgang angeschlossene Geräte bei Steckvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

HINWEIS: STARKE MAGNETFELDER KÖNNEN BRUMMEN VERURSACHEN. POSITIONIEREN SIE DIE DI-BOX DAHER NICHT IN DER NÄHE VON STARKEN MAGNETFELDERN (Z.B. NETZTRAFO).

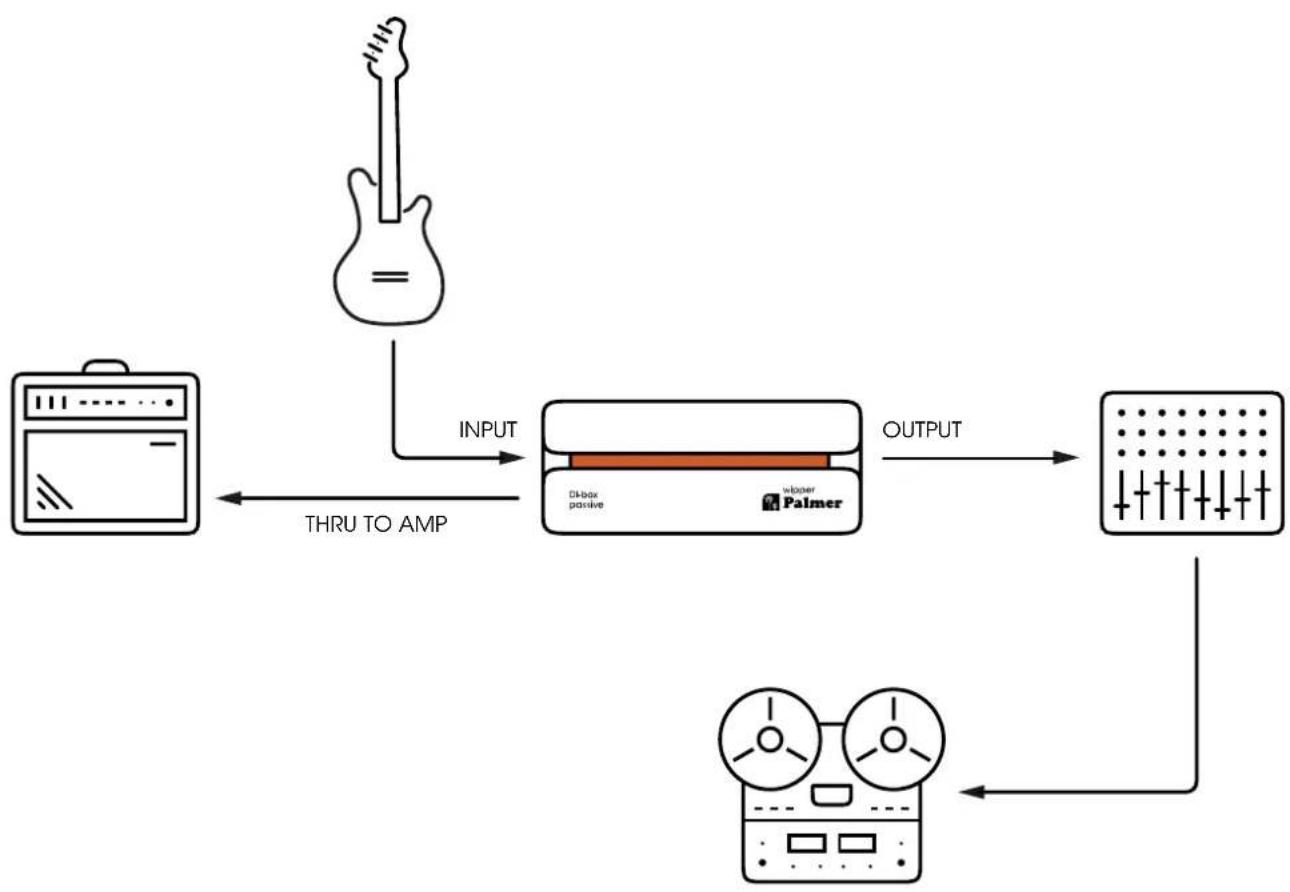

VERKABELUNGSBEISPIELE

TECHNISCHE DATEN

ALLGEMEIN

Artikelnummer PWIPPER

Produktart DI-Box

Anzahl Kanäle 1

Typ passiv

Übertrager isoliert Ja

Anzahl Eingänge 2

Eingangstyp unsymmetrisch

Eingangsanschlüsse 6,3 mm Klinke

Anzahl Ausgänge 1

Ausgangstyp symmetrisch

THRU-Ausgänge pro Kanal 1

Eingangsdämpfung (Pad) 0 / 30 dB

Ground/Lift Schalter Ja

Zusätzliche Funktionen Mono Summierung

Gehäuse	Aluminium Strangguss
Abmessungen (H/B/T)	140 x 50 x 68 mm
Gewicht	0,43 kg
Umgebungstemperatur im Betrieb	-20°C...70°C
Relative Luftfeuchtigkeit	<80 %, nicht kondensierend
Enthaltenes Zubehör	Gummifüße, Beschriftungsschild (Tourlabel)

AUDIO

Max. Eingangspegel (< 1% THD, 20Hz)	+24 dBu
Max. Eingangspegel (< 1% THD, 1kHz)	+32 dBu
Frequenzgang (±0,2dB, relative 1kHz)	10 Hz - 60 kHz
Eingangsimpedanz (1 kHz, Setting: 0 dB Pad, THRU)	47 kΩ
Ausgangsimpedanz (1 kHz, Setting:0 dB Pad, THRU)	33 Ω
THD (30 Hz, +4 dBu, unity, ungewichtet)	< 0,02 %
THD (1 kHz, +4 dBu, unity, ungewichtet)	< 0,0007 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,002 %
Übertrager-Verhältnis	10:1

Alle Messungen wurden mit einem Generator mit 600 Ω Ausgangsimpedanz und 1 kΩ symmetrischer Last durchgeführt.

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs betrieb oder eine kommunale Entsorgungsein richtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!

2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.

3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungs einrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend): Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

FCC STATEMENT

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!
