Wipper - Equipo de audio Palmer - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja de directo pasiva
Referencia	PWIPPER
Número de canales	1 (con suma mono posible)
Entradas	2 x jack de 6,35 mm asimétricos (INPUT A y INPUT B/THRU)
Salidas	1 x XLR macho simétrico (OUTPUT), 1 x jack THRU
Atenuación de entrada (Pad)	0 dB / -30 dB (conmutable)
Interruptor de Ground Lift	Sí (LIFT / GND)
Funciones adicionales	Suma mono, transmisor aislado galvánicamente
Respuesta en frecuencia	10 Hz - 60 kHz (±0,2 dB)
Impedancia de entrada	47 kΩ (1 kHz, 0 dB Pad)
Impedancia de salida	33 Ω (1 kHz, 0 dB Pad)
Nivel de entrada máx. (< 1 % THD)	+24 dBu (20 Hz), +32 dBu (1 kHz)
Distorsión (THD)	< 0,02 % (30 Hz, +4 dBu), < 0,0007 % (1 kHz, +4 dBu)
Material de la carcasa	Aluminio fundido continuo
Dimensiones (Al x An x Pr)	140 x 50 x 68 mm
Peso	0,43 kg
Temperatura de funcionamiento	-20 °C a 70 °C
Humedad relativa	< 80 % (sin condensación)
Accesorios incluidos	Patas de goma, etiqueta de marcado
Uso previsto	Profesional (escenario, estudio, difusión)
Instrucciones de seguridad	No abrir, no modificar, mantener fuera del alcance de los niños
Limpieza y mantenimiento	Usar un paño seco, evitar la humedad

Preguntas frecuentes - Wipper Palmer

¿Qué es la caja de directo Palmer Wipper?

La Palmer Wipper es una caja de directo pasiva diseñada para convertir una señal de audio asimétrica en simétrica. Permite conectar instrumentos (guitarra eléctrica, bajo, teclado) o la salida de altavoz de un amplificador a una mesa de mezclas o interfaz de audio, eliminando los zumbidos en largas distancias.

¿Cómo conectar mi guitarra a la mesa de mezclas a través de la Wipper?

Conecte su guitarra a la entrada INPUT A (jack de 6,35 mm) con un cable de instrumento blindado. Conecte la salida OUTPUT (XLR macho) a una entrada simétrica de la mesa de mezclas con un cable XLR blindado. Asegúrese de que el canal de la mesa esté silenciado al conectar.

¿Para qué sirve el conmutador PAD?

El conmutador PAD atenúa la señal de entrada en 30 dB. Úselo si la entrada de la mesa de mezclas o la interfaz de audio está saturada (distorsión). En posición presionada, la atenuación está activa.

¿Cómo usar la función Ground Lift?

El interruptor LIFT/GND permite cortar la conexión a tierra entre la entrada y la salida para eliminar los bucles de zumbido. En posición no presionada (LIFT), la tierra está cortada; en posición presionada (GND), la conexión se mantiene. Pruebe ambas posiciones para reducir el zumbido.

¿Puedo conectar dos fuentes simultáneamente?

Sí, presionando el conmutador INPUT B (n°3), la toma THRU/INPUT B se convierte en una segunda entrada. Las señales de las entradas A y B se suman en mono en la salida OUTPUT. Ideal para conectar un teclado estéreo en mono.

¿Cuál es la potencia máxima admisible en la entrada de altavoz?

Si conecta la salida de altavoz de un amplificador a la entrada INPUT A, la potencia no debe superar los 120 W bajo 8 ohmios. No use un amplificador en modo puente (Bridge Mode) con la caja de directo.

¿Cómo usar la salida THRU?

La salida THRU (jack de 6,35 mm) entrega la señal de entrada sin modificar. Sirve para conectar un amplificador de guitarra u otra caja de directo en paralelo. Cuando el conmutador INPUT B está presionado, esta toma se convierte en una entrada adicional.

¿Qué cables usar con la Wipper?

Use cables de instrumento blindados para las entradas jack (guitarra, teclado) y cables XLR simétricos para la salida hacia la mesa de mezclas. Para la salida de altavoz, emplee un cable de altavoz adecuado. Evite los cables no blindados.

¿La caja de directo necesita alimentación?

No, la Palmer Wipper es un modelo pasivo, no necesita ninguna alimentación externa ni pilas. El transmisor interno funciona sin electricidad, lo que la hace muy fiable.

¿Cómo limpiar y mantener la Wipper?

Limpie la carcasa con un paño seco y suave. No use productos químicos ni abrasivos. Evite la humedad y las temperaturas extremas. Guárdela en un lugar seco y libre de polvo. No la abra nunca.

MANUAL DE USUARIO Wipper Palmer

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

Palmer®

ES MANUAL DE INSTRUCCIONES

PL INSTRUKCJA OBSŁUGI

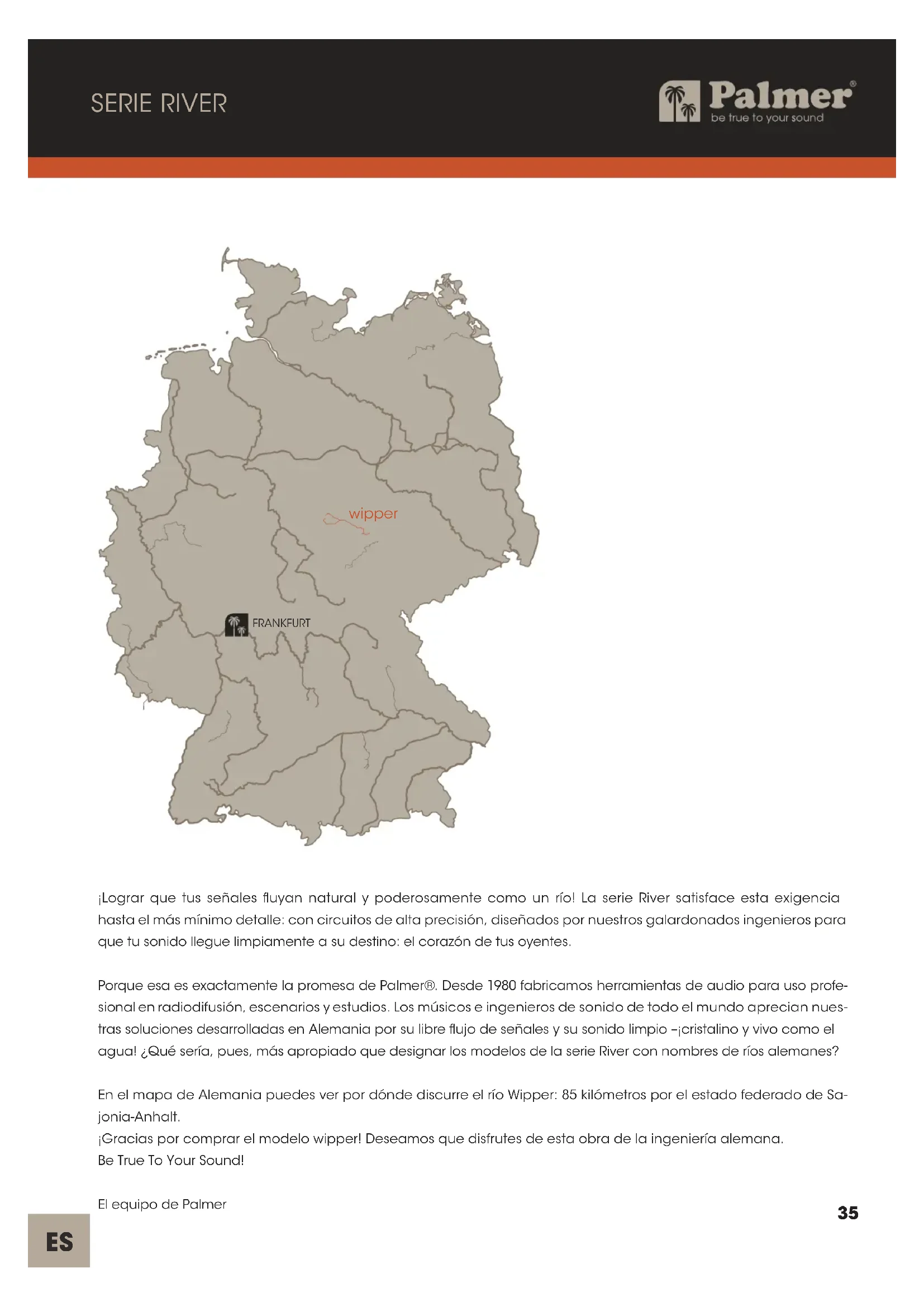

¡Lograr que tus señales fluyan natural y poderosamente como un río! La serie River satisface esta exigencia hasta el más mínimo detalle: con circuitos de alta precisión, diseñados por nuestros galardonados ingenieros para que tu sonido llegue limpiamente a su destino: el corazón de tus oyentes.

Porque esa es exactamente la promesa de Palmer®. Desde 1980 fabricamos herramientas de audio para uso profesional en radiodifusión, escenarios y estudios. Los músicos e ingenieros de sonido de todo el mundo aprecian nuestras soluciones desarrolladas en Alemania por su libre flujo de señales y su sonido limpio -j cristalino y vivo como el agua! ¿Qué sería, pues, más apropiado que designar los modelos de la serie River con nombres de ríos alemanes?

En el mapa de Alemania puedes ver por dónde discurre el río Wipper: 85 kilómetros por el estado federado de Sajonia-Anhalt.

¡Gracias por comprar el modelo wipper! Deseamos que disfrutes de esta obra de la ingeniería alemana. Be True To Your Sound!

El equipo de Palmer

wipper

DI-box passive

USO PREVISTO

Este producto es un equipo para tecnología de eventos, así como para radiodifusión, estudios y televisión. Ha sido desarrollado para el uso profesional en estos sectores. No es apto para el uso doméstico.

Además, este producto está diseñado para ser utilizado exclusivamente por usuarios cualificados con conocimientos especializados sobre tecnología para eventos, radiodifusión, estudios y televisión.

Se considerará contrario al uso previsto utilizar este producto fuera de las condiciones de funcionamiento y los datos técnicos especificados.

Queda excluida toda responsabilidad por daños y perjuicios a personas y bienes materiales si se utiliza el producto fuera del uso previsto.

El producto no es adecuado para:

personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin la experiencia y los conocimientos necesarios.
- niños (se debe advertir a los niños que no jueguen con el equipo).

INSTRUCCIONES DE SEGURIDAD

1. Leer detenidamente estas instrucciones.
2. Conservar toda la información y las instrucciones en un lugar seguro.
3. Seguir las indicaciones.
4. Utilizar el equipo únicamente de la forma prevista.
5. No abrir el interior del equipo ni modificarlo.

¡PELIGRO DE ASFIXIA! MANTENER EL PRODUCTO FUERA DEL ALCANCE DE LOS NIÑOS. EL PRODUCTO CONTIENE PIEZAS PEQUEÑAS Y MATERIAL DE EMBALAJE QUE PODRÍAN INGERIRSE POR ACCIDENTE. LAS BOLSAS DE PLÁSTICO DEBERÁN CONSERVARSE FUERA DEL ALCANCE DE LOS NIÑOS.

INTRODUCCIÓN

La caja de inyección directa wipper es una herramienta profesional para estudios y escenarios que convierte una señal de audio no balanceada, sin alterarla, en una señal de audio balanceada. El margen y el techo dinámicos que ofrece el transformador interno son excelentes. La caja de inyección directa sirve como enlace de conexión para instrumentos de cuerda con fonocaptores, como guitarras electroacústicas, guitarras eléctricas y bajos eléctricos, instrumentos con salida de línea como, por ejemplo, teclados, así como salidas de altavoces de amplificadores de guitarra, a las entradas balanceadas de una mesa de mezcla o una interfaz de audio. Además, mediante la caja de inyección directa, las señales de audio se pueden transmitir sin zumbidos a través de largos recorridos de cable.

wipper

DI-box passive

CONEXIONES Y ELEMENTOS DE MANEJO

1. INPUT A

Entrada de audio con un conector jack de 6,3 mm.

A. Conecte un instrumento con un cable de instrumento apantallado.

B. Conecte la salida de altavoz de un amplificador de guitarra mediante un cable de altavoz (consejo: pulse el interruptor PAD n.° 5).

2 3 1 THRU INPUT B

ADVERTENCIA: Los amplificadores no deben funcionar en modo puente (Bridge Mode) en la caja de inyección directa.

ADVERTENCIA: Si se utiliza un amplificador en la caja de inyección directa, la conexión a masa entre intrada y la salida debe estar desconectada (interruptor n.° 6 en la posición LIFT sin pulsar).

ADVERTENCIA: ¡La potencia de amplificación de un amplificador conectado debe ser como máximo de 120 W a 8 ohmios!

ATENCIÓN: Al usar un amplificador a válvulas: no hay resistencia de carga en el circuito de la caja de inyección directa. Para evitar daños en el amplificador, antes de encenderlo se debehaber conectado el correspondiente altavoz de guitarra o una resistencia de carga adecuada en el ector jack THRU mediante un cable de altavoz y el interruptor n.° 3 debe estar en posición no ada LINK OUT.

2. THRU / INPUT B

THRU: La señal de entrada (INPUT A n.° 1) se transmite sin cambios a través del conector jack de 6,3 mm (interruptor n.° 3 en posición no pulsada).

INPUT B: Además de la INPUT A, el conector jack de 6,3 mm puede utilizarse como segunda entrada de línea (por ejemplo, para un teclado L + R); en este caso, las señales de la INPUT A y la INPUT B se suman a mono en la salida de línea OUTPUT (n.° 4) (interruptor n.° 3 en posición pulsada).

Interruptor no pulsado (THRU): La señal de entrada (INPUT n.° 1) se transmite sin cambios a través del conector jack THRU / INPUT B de 6,3 mm.

Interruptor pulsado (INPUT B): Además de la INPUT A (n.° 1), el conector jack de 6,3 mm THRU / INPUT B puede utilizarse como segunda entrada de línea.

wipper

DI-box passive

CONEXIONES Y ELEMENTOS DE MANEJO

4. OUTPUT

Salida de audio balanceada con un conector XLR macho de 3 pines. Utilice un cable balanceado apantallado (por ejemplo, un cable de micrófono) para conectar la caja de inyección directa a una entrada balanceada de una mesa de mezcla o de una interfaz de audio.

5. Dispositivo de atenuación pasiva (PAD)

Lleve el interruptor hasta la posición pulsada para reducir en 30 dB el nivel de la señal de salida. La reducción del nivel de salida es necesaria cuando se satura la etapa de entrada de canal de la mesa de mezcla o de la interfaz de audio conectadas.

LIFT GND PAD 0dB 30dB 6 4 5

6. LIFT / GND

Interruptor para desconectar la conexión a masa de la entrada y la salida (Ground-Lift). En la posición no pulsada, se suprime la conexión a masa. En la posición pulsada se establece la conexión. La capacidad de impedir un bucle de masa mediante el interruptor Ground-Lift depende de la puesta a tierra de los equipos conectados. Por lo tanto, existe la posibilidad de que tanto una posición del interruptor como la otra puedan reducir eficazmente un zumbido o eliminarlo.

ATENCIÓN: La conexión de los cables de señal puede dar lugar a ruidos de interferencia considerables. Asegúrese de que el canal de entrada (bien sea una mesa de mezcla o una interfaz de audio, por ejemplo) y los dispositivos conectados a la salida THRU estén silenciados durante los procesos de conexión. De lo contrario, los niveles de ruido de interferencia pueden causar daños.

NOTA: LOS CAMPOS MAGNÉTICOS INTENSOS PUEDEN PROVOCAR ZUMBIDOS. POR ELLO, NO COLOQUE LA CAJA DE INYECCIÓN DIRECTA CERCA DE CAMPOS MAGNÉTICOS INTENSOS (UN TRANSFORMADOR DE RED, POR EJEMPLO).

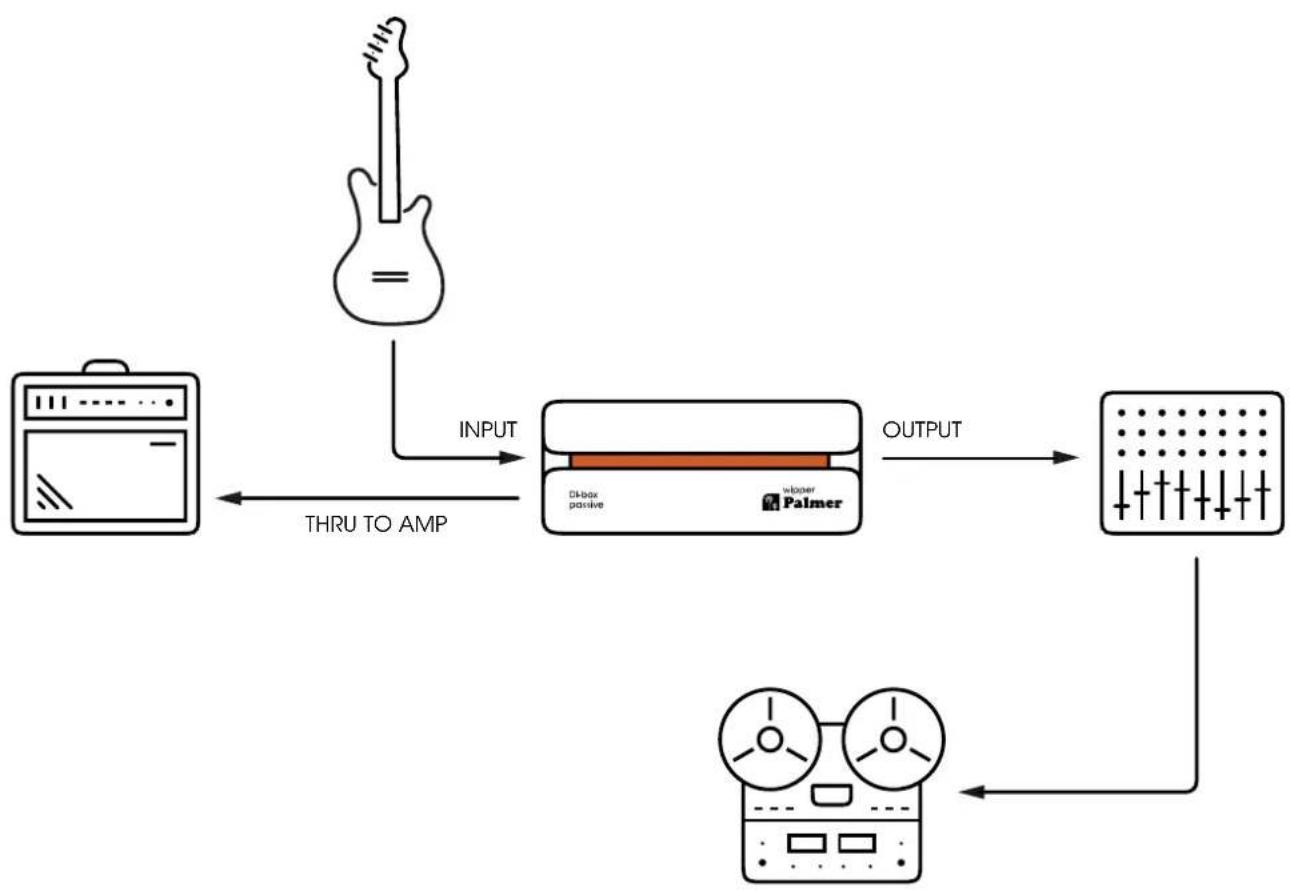

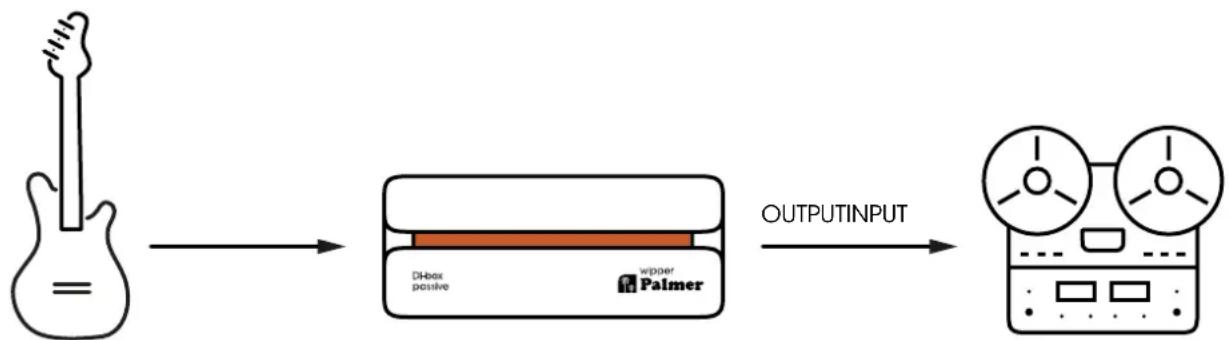

EJEMPLOS DE CABLEADO

DATOS TÉCNICOS

GENERALIDADES

N.º de artículo PWIPPER

Clase de producto Caja de inyección directa

Número de canales 1

Tipo

Pasivo

Transformador aislado Sí

Número de entradas 2

Tipo de entrada No balanceada

Conectores de entrada Jack de 6,3 mm

Número de salidas 1

Tipo de salida

Balanceada

Puertos de salida XLR

Salidas THRU por canal 1

Atenuación de entrada (PAD) 0 / 30 dB

Interruptor Ground-Lift

Sí

Funciones adicionales Suma a mono

Carcasa

Aluminio de fundición

Dimensiones (Al./An./Pr.)

140 x 50 x 68 mm

Peso

0,43 kg

Temperatura ambiente en funcionamiento

-20 °C...70 °C

Humedad relativa

< 80 %, sin condensación

Accesorios incluidos

Apoyos de goma, placa para etiquetas (para giras)

AUDIO

Máx. nivel de entrada (< 1 % distorsión armónica total, 20 Hz)

+24 dBu

Máx. nivel de entrada (< 1 % distorsión armónica total, 1 kHz)

+32 dBu

Respuesta en frecuencia (±0,2 dB, relativa 1 kHz)

10 Hz-60 kHz

Impedancia de entrada (1 kHz, ajuste: PAD en 0 dB, THRU)

47 kΩ

Impedancia de salida (1 kHz, ajuste: PAD en 0 dB, 33 Ω THRU)

Distorsión armónica total (30 Hz, +4 dBu, ganancia de unidad, sin ponderar)

< 0,02 %

Distorsión armónica total (1 kHz, +4 dBu, ganancia de unidad, sin ponderar)

< 0,0007 %

Distorsión de intermodulación (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)

< 0,002 %

Relación del transformador

10:1

1. Los embalajes se pueden llevar a reciclar a través de las vías de eliminación habituales.
2. Separe los materiales de embalaje de acuerdo con las leyes de eliminación de residuos y las normativas sobre reciclaje de su país.

EQUIPO:

1. Este aparato está sujeto a la directiva europea sobre residuos de aparatos eléctricos y electrónicos usados en la versión vigente actualmente. Directiva RAEE sobre residuos de aparatos eléctricos y equipos electrónicos. Los equipos usados no deben eliminarse junto con la basura doméstica. El equipo usado debe eliminarse a través de una empresa de eliminación de residuos autorizada o de un sistema municipal de eliminación de residuos. Tenga en cuenta la normativa vigente en su país.
2. Respete todas las leyes vigentes de su país relativas a la eliminación de residuos.
3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.

PILAS Y BATERÍAS:

1. Las pilas y las baterías no deben desecharse con la basura doméstica. Las pilas y las baterías se deben eliminar a través de una empresa de gestión de residuos autorizada o de un sistema municipal de eliminación de residuos.
2. Respete todas las leyes y normativas vigentes de su país relativas a la eliminación de residuos.
3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.
4. Los equipos con pilas o baterías que no puedan ser retiradas por el usuario deben llevarse a un punto de recogida de aparatos eléctricos.

DECLARACIONES DEL FABRICANTE

Garantía del fabricante y exención de responsabilidad Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu-Anspach (Alemania)

Correo electrónico: [e-mail] / +49 (0)6081 / 94190.

Encontrará las condiciones actuales de la garantía y el texto sobre la exención de responsabilidad en la siguiente página web:

Para reparaciones, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Por la presente, Adam Hall GmbH declara que este producto es conforme con las siguientes directivas (en la medida en que sean pertinentes):

Directiva sobre baja tensión (LVD) (2014/35/UE)

Directiva sobre compatibilidad electromagnética (EMC) (2014/30/UE)

Directiva sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (RoHS) (2011/65/UE)

Directiva sobre equipos radioeléctricos (RED) (2014/53/UE)

DECLARACIÓN DE CONFORMIDAD CE

Las declaraciones de conformidad para los productos sujetos

a las directivas LVD, EMC y RoHS

pueden solicitarse a [e-mail]

Las declaraciones de conformidad para los productos sujetos a

la directiva RED pueden descargarse

en www.adamhall.com/compliance/

DECLARACIÓN FCC

Este dispositivo cumple con la parte 15 de las normas de la FCC.

Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias perjudiciales, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN O ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO.
