MANUAL DE USUARIO Kyll Palmer

MANUAL DE USUARIO ES	39
INFORMACIÓN SOBRE ESTE MANUAL DEL USUARIO	40
USO PREVISTO	40
EXPLICACIONES DE TÉRMINOS Y SÍMBOLOS	40
INSTRUCCIONES DE SEGURIDAD	41
CONTENIDO DEL EMBALAJE	44
INTRODUCCIÓN	44
CONEXIONES, MANDOS E INDICADORES	45
EJEMPLOS DE CONEXIÓN	46
CARACTERÍSTICAS TÉCNICAS	47
RECICLAJE	50
DECLARACIÓN DEL FABRICANTE	50

¡Deja que las señales fluyan con la naturalidad y la fuerza de un río! La serie River encarna esta afirmación hasta el más mínimo detalle, con electrónica de alta precisión diseñados por nuestros galardonados ingenieros para garantizar que el sonido llegue a su destino: el corazón de los oyentes.

Esa es precisamente la vocación de Palmer®. Desde 1980 fabricamos herramientas de audio para uso profesional en radiodifusión, escenarios y estudios. Los músicos e ingenieros de sonido de todo el mundo aprecian nuestras soluciones desarrolladas en Alemania por su flujo limpio de señales y su sonido puro: ¡tan cristalino y vivo como el agua! ¿Qué sería, pues, más apropiado que designar los modelos de la serie River con nombres de ríos alemanes?

En el mapa de Alemania puede ver por dónde discurre el río Kyll: 127 km a través de Renania del Norte-Westfalia y Renania-Palatinado.

¡Gracias por comprar el modelo kyll! Esperamos que disfrute de esta muestra de la ingeniería alemana. Be true to your sound!

kyll

caja de aislamiento de línea pasiva de 2 canales

INFORMACIÓN SOBRE ESTE MANUAL DE USUARIO

Lea atentamente las instrucciones de seguridad y todo el manual antes de utilizar el equipo.

▶ Respete los indicadores de advertencia que aparecen en el equipo y en las instrucciones de uso.
▶Tenga siempre a mano el manual de usuario.
Si vende o cede el aparato, es importante que incluya también este manual de usuario, ya que forma parte integrante del producto.

USO PREVISTO

¡Este producto es un equipo para eventos, así como para el estudio, la televisión y el broadcast!

Este producto está pensado para uso profesional en eventos, estudios, televisión y broadcast.
Además, este producto está destinado únicamente a usuarios cualificados con conocimientos especializados en eventos, estudios, TV y broadcast.
Cualquier uso de este producto que no tenga en cuenta las características técnicas y las condiciones de funcionamiento especificados se considera un uso inadecuado.
El uso inadecuado de este producto exime de toda responsabilidad por daños personales y materiales, incluso de terceros.

▶ El producto no es adecuado para:

▶ Personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos.
Niños (los niños deben recibir instrucciones de no jugar con este dispositivo).

DEFINICIONES Y EXPLICACIONES DE LOS SÍMBOLOS

1. PELIGRO: La palabra PELIGRO, posiblemente en combinación con un símbolo, indica una situación o condición inminentemente peligrosa para la vida y la integridad física.
2. ADVERTENCIA: La palabra ADVERTENCIA, posiblemente en combinación con un símbolo, indica una situación o condición potencialmente peligrosa para la vida y la integridad física.
3. PRECAUCIÓN: La palabra PRECAUCIÓN, posiblemente en combinación con un símbolo, indica situaciones o condiciones que pueden provocar lesiones.
4. ATENCIÓN: La palabra ATENCIÓN, posiblemente en combinación con un símbolo, indica situaciones o condiciones que pueden provocar daños a la propiedad y/o al medioambiente.

Este símbolo indica peligro de descarga eléctrica.

Este símbolo identifica las zonas o situaciones peligrosas.

Este símbolo indica peligro por superficie a alta temperatura.

Este símbolo indica peligro por volumen elevado.

Este símbolo indica que el equipo no contiene piezas que el usuario pueda sustituir.

Este símbolo indica información adicional sobre el funcionamiento del equipo.

Este símbolo indica un equipo que solo puede utilizarse en lugares secos.

INSTRUCCIONES DE SEGURIDAD

PELIGRO:

1. No abra el equipo ni intente modificarlo.
2. Si el equipo deja de funcionar correctamente, si han entrado líquidos u objetos en el interior del equipo o si este ha sufrido algún otro desperfecto, apáguelo inmediatamente y desconéctelo de la corriente eléctrica. Este equipo solo puede ser reparado por un técnico autorizado.
3. Para los equipos de la clase de protección 1, el conductor de protección debe estar conectado correctamente. No desconecte nunca el conductor de protección. Los equipos de la clase de protección 2 no tienen conductor de protección a tierra.
4. Asegúrese de que los cables con tensión no estén doblados ni dañados mecánicamente de alguna forma.
5. No puentee nunca el fusible del equipo.

ADVERTENCIA:

1. El equipo no debe ponerse en funcionamiento si presenta daños evidentes.
2. El equipo solo debe instalarse cuando esté desenchufado de la corriente eléctrica.
3. Si el cable eléctrico está dañado, no ponga en funcionamiento el equipo.
4. Los cables eléctricos fijos solo deben ser sustituidos por una persona cualificada.

ATENCIÓN:

1. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. No encienda el equipo hasta que haya alcanzado la temperatura ambiente.
2. Asegúrese de que la tensión y la frecuencia de la red eléctrica coinciden con los valores indicados en el equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado es correcto. Utilice solo cables eléctricos adecuados.
3. Para desconectar completamente el equipo de la red eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica. No basta con solo apagar el equipo utilizando el botón de encendido/apagado. Además, también deberá desconectar cualquier amplificador conectado al equipo.
4. Asegúrese de que el fusible utilizado corresponde al tipo especificado en el equipo.

5. Asegúrese de que se han tomado las medidas necesarias contra las sobretensiones (por ejemplo, si cae un rayo).

6. Respete la corriente de salida máxima especificada en los equipos con salida eléctrica en paralelo. Asegúrese de que el consumo total de corriente de todos los equipos conectados no supera el valor especificado.

7. Sustituya los cables eléctricos solo por otros cables originales.

PELIGRO:

1. ¡Peligro de asfixia! Las bolsas de plástico y las piezas pequeñas deben mantenerse fuera del alcance de las personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas.
2. ¡Peligro por caída del equipo! Asegúrese de que el equipo está bien instalado y no se puede caer. Utilice únicamente soportes y anclajes adecuados (especialmente en instalaciones fijas). Asegúrese de que los accesorios están correctamente instalados y bien fijados. Asegúrese de que se cumplen todas las normas de seguridad pertinentes.

ADVERTENCIA:

1. Utilice el equipo únicamente de la forma descrita.
2. Utilice solo los accesorios recomendados por el fabricante para el equipo.
3. Durante la instalación, respete las normas de seguridad de su país.
4. Después de conectar el equipo, compruebe todas las tiradas de cable para evitar daños o accidentes, por ejemplo, por riesgo de tropiezo.
5. ¡Es esencial respetar la distancia mínima especificada a los materiales normalmente inflamables! Si no se indica explícitamente, la distancia mínima es de 0,3 m.

PRECAUCIÓN:

En el caso de los componentes móviles, como los soportes de montaje, existe la posibilidad de que se atasquen.

ATENCIÓN:

1. No instale ni opere el equipo cerca de radiadores, salidas de calefacción, estufas u otras fuentes de calor. Asegúrese siempre de que el equipo está instalado de forma que esté suficientemente refrigerado y no pueda sobrecalentarse.
2. No coloque ninguna fuente de llama, como una vela encendida, cerca del equipo.
3. Utilice el embalaje original u otro embalaje suministrado por el fabricante para el transporte.
4. Evite los golpes o impactos en el equipo.
5. Respete la clase de protección IP, así como las condiciones ambientales, como la temperatura y la humedad, de acuerdo con las especificaciones.
6. Los equipos pueden perfeccionarse constantemente. En caso de que la información sobre las condiciones de funcionamiento, el rendimiento u otras propiedades del aparato especificadas en el manual del usuario difiera de la información del etiquetado del aparato, siempre tendrá prioridad la información del aparato.
7. El equipo no es adecuado para climas tropicales ni para funcionar a más de 2.000 m sobre el nivel del mar.
8. A menos que se indique explícitamente, el equipo no es adecuado para su uso en entornos marinos.

NOTA: Si utiliza kits de conversión/adaptación proporcionados por el fabricante, debe seguir las instrucciones de instalación suministradas.

PRECAUCIÓN: ¡ALTO VOLUMEN DE SONIDO!

Este equipo está destinado a un uso profesional. El funcionamiento comercial de este equipo está sujeto a las normas y directrices nacionales aplicables para la prevención de accidentes.

Daños auditivos por volumen elevado y exposición continua: Este equipo es capaz de generar niveles de presión sonora elevados que pueden causar daños auditivos. Evite la exposición a niveles de volumen elevados.

ATENCIÓN: La conexión de los cables de señal y el uso de los interruptores (por ejemplo, activar/desactivar la alimentación fantasma) pueden provocar ruidos de interferencia. Asegúrese de que los canales de entrada (del mezclador, de la interfaz de audio, del equipo de efectos, etc.) están silenciados cuando realice las conexiones y utilice los interruptores. De lo contrario, los niveles de ruido pueden causar daños.

ADVERTENCIA: Desenchufe el adaptador de alimentación de la toma de corriente y desconecte cualquier amplificador conectado al equipo para que esté completamente desconectado y sin tensión.

ATENCIÓN: Asegúrese de que el equipo no está tapado mientras funciona y de que el aire puede circular libremente, especialmente cuando esté montado en un rack.

NOTA: Los campos magnéticos intensos pueden provocar zumbidos. Por este motivo, no coloque el equipo cerca de campos magnéticos intensos (como cerca de un transformador eléctrico).

CONTENIDO DEL EMBALAJE

Saque el producto del envase y retire todo el material de embalaje.

Compruebe que la entrega está completa e intacta y notifique a su distribuidor inmediatamente después de la compra si la entrega no está completa o está dañada.

Contenido del embalaje del producto:

▶1 caja de aislamiento de línea pasiva de 2 canales
▶1 etiqueta reescribable
▶1 juego de pies de goma

INTRODUCCIÓN

La caja de aislamiento de línea kyll está equipada con dos conectores combo XLR / jack de 6,3 mm a la entrada. Las entradas permiten la conexión de dispositivos de reproducción con conexiones balanceadas o no balanceadas. Las salidas de línea balanceadas son por XLR macho. Unos transformadores de alta calidad crean un aislamiento galvánico entre las entradas y las salidas. Con la ayuda del conmutador Ground-Lift se puede quitar la conexión a tierra de las entradas y la salidas, para así eliminar eficazmente los zumbidos y otras señales de interferencia. Con una caja de aislamiento de línea, las señales de audio también pueden transmitirse sin zumbidos por largas tiradas de cable.

CARACTERÍSTICAS

Para conectar equipos con salidas balanceadas o no balanceadas a sistemas de refuerzo sonoro.
▶ Salidas aisladas por transformador.
Entradas combo que pueden utilizarse con conectores XLR o jacks.
▶Sin distorsión hasta +20 dBu.
▶ Carcasa resistente en aluminio y acero.
Elimina eficazmente los zumbidos por bucle de masa y otras señales de interferencia.
▶Dos canales para señales estéreo o dos mono independientes.
▶2 salidas XLR balanceadas.
▶No necesita fuente de alimentación.
Incluye una etiqueta reescribable para fijar en el panel posterior de la caja kyll.
▶ Diseñada en Alemania.

Entradas de línea con conectores combo (XLR / jack de 6,3 mm) aptos para cableado balanceado y no balanceado. Por ejemplo utilice cables de audio apantallados para conectar un teclado a la caja de aislamiento de línea.

2. OUTPUT A / OUTPUT B

Salidas de línea balanceadas con XLR de 3 pines. Utilice cables de audio apantallados para conectar la caja de aislamiento de línea a la entrada balanceada de una mesa de mezclas o de una interfaz de audio.

3. LIFT / GND

Commutador Ground-Lift para quitar la conexión a tierra de la entrada y la salida. En la posición sin pulsar, la conexión a tierra está quitada; la conexión se establece si el conmutador está en la posición pulsada. La capacidad de evitar zumbidos con el conmutador Ground-Lift depende de la conexión a tierra del equipo conectado. Por lo tanto, es posible que tanto una como otra posición del conmutador sean capaces de reducir o eliminar eficazmente el zumbido.

PRECAUCIÓN: La conexión de los cables de señal puede provocar ruidos considerables. Asegúrese de que los canales de entrada de mezcladores e interfaces de audio, etc. están silenciados al realizar la conexión. De lo contrario, los niveles de ruido pueden causar daños.

NOTA: Los campos magnéticos intensos pueden provocar zumbidos. Por lo tanto, no coloque la caja de aislamiento de línea cerca de campos magnéticos intensos (por ejemplo, de un transformador de red eléctrica).

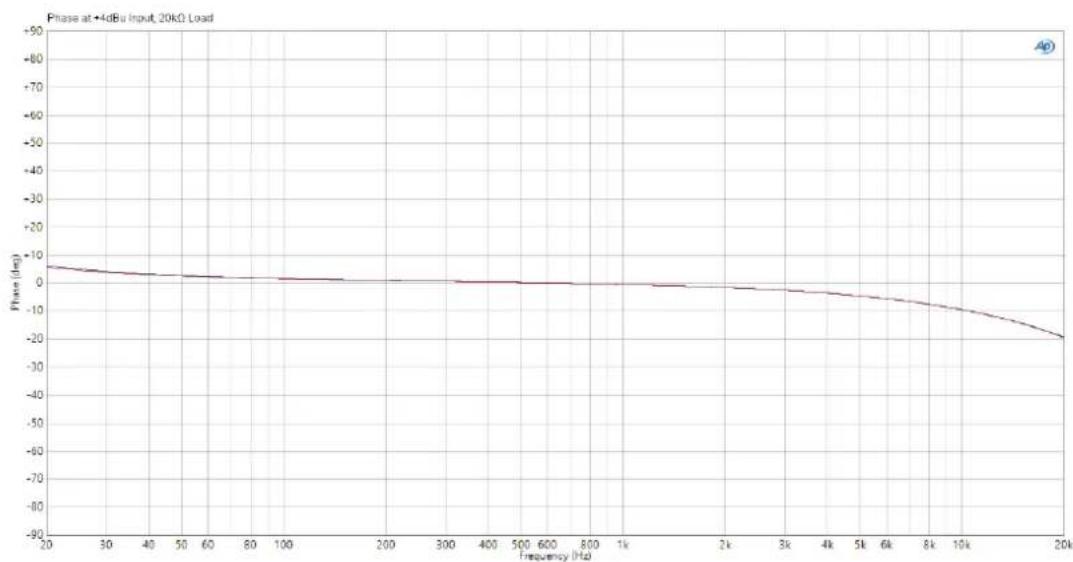

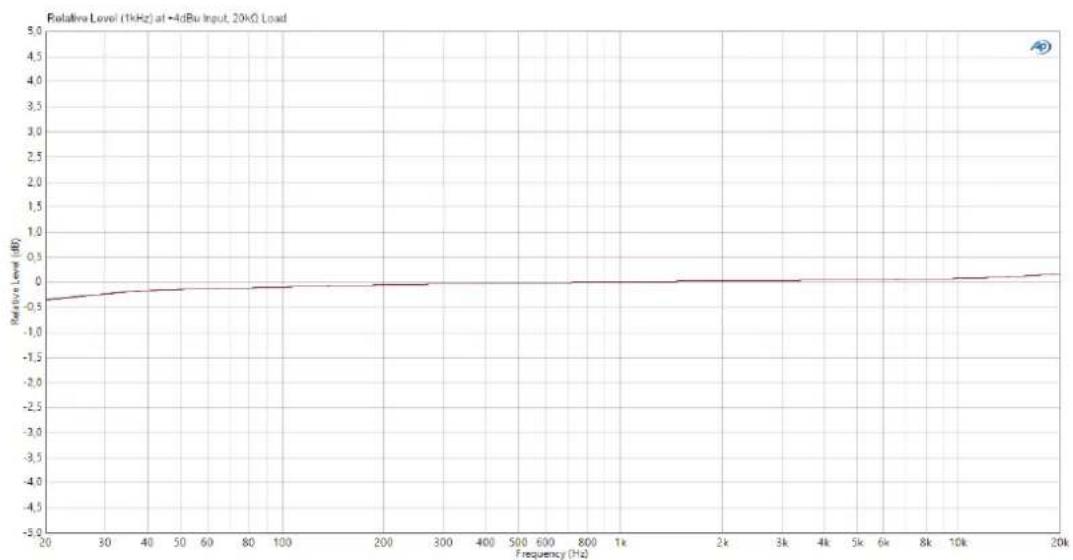

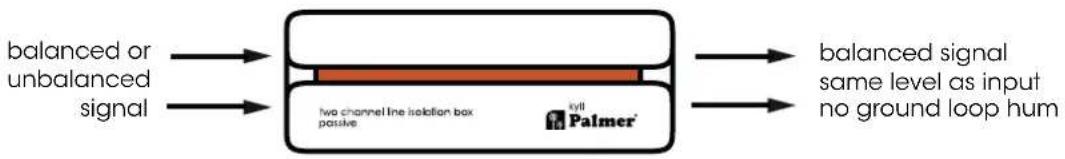

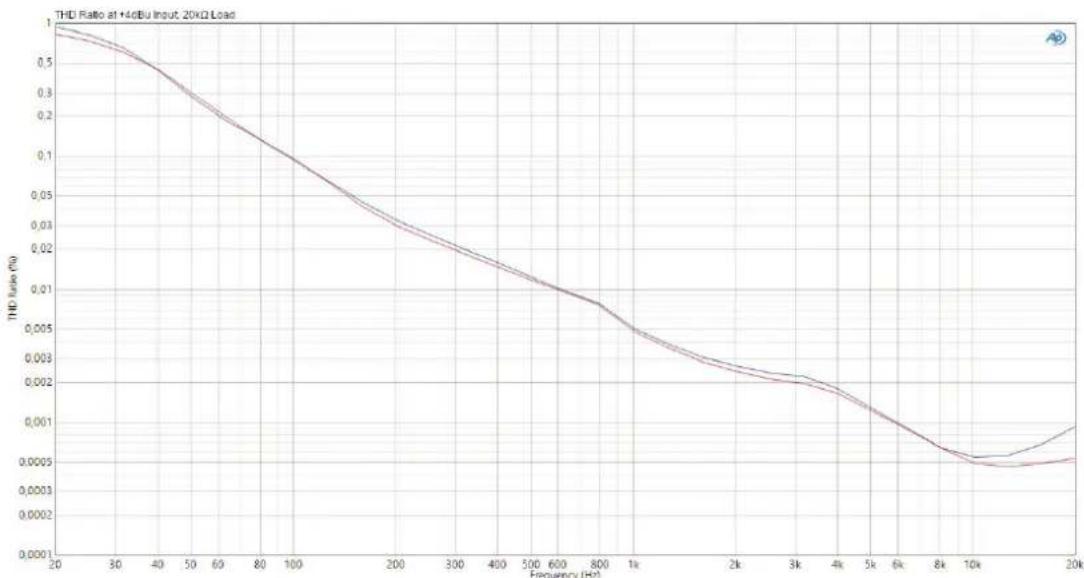

EJEMPLOS DE CONEXIÓN

Tipo de producto Aislador de línea

Número de canales 2

Tipo pasivo

Aislados por transformador sí

Número de entradas 2

Tipo de entrada Balanceada/no balanceada

Conectores de entrada Jack de 6,3 mm, XLR

Número de salidas 2

Tipo de salida balanceada

Conectores de salida XLR

Conmutador de desconexión a tierra sí

Carcasa	Aluminio inyectado
Dimensiones (al. x an. x f.)	140 x 50 x 98 mm
Peso	0,69 kg
Temperatura ambiente operativa	-20 °C-70 °C
Humedad relativa	< 80 %, sin condensación
Accesorios incluidos	Pies de goma, etiqueta adhesiva

AUDIO

Máx. nivel de entrada (< 1 % THD, 20 Hz)	+20 dBu
Máx. nivel de entrada (< 1 % THD, 1 kHz)	+32 dBu
Ancho de banda (±1 dB, relativo a 1 kHz)	10 Hz ... 50 kHz
Impedancia de entrada (1 kHz)	9,3 kΩ
Impedancia de salida (1 kHz, Ajuste: ...)	260 Ω
THD (30 Hz, +4 dBu, unidad, sin ponderar)	< 0,09 %
THD (1 kHz, +4 dBu, unidad, sin ponderar)	< 0,002 %
IMD (SMPTE) (60 Hz/7 kHz, 4:1, +4 dBu)	< 0,001 %
Relación de transformación	1:1

Todas las mediciones se realizaron utilizando un generador de impedancia de salida de 100 Ω y una carga balanceada de 20 kΩ.

1. El embalaje puede reciclarse a través de los métodos habituales de eliminación de residuos.
2. Por favor, separe el embalaje de acuerdo con las normas de eliminación de residuos y las normas de reciclaje de su país.

APARATO:

1. Este aparato está sujeto a la Directiva Europea aplicable a los residuos de aparatos eléctricos y electrónicos, en su versión modificada. Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos. Los aparatos usados no deben eliminarse con la basura doméstica. Los aparatos viejos deben eliminarse a través de un servicio de eliminación de residuos autorizado o de una instalación municipal de eliminación de residuos. Respete la normativa vigente en su país.

2. Respete todas las leyes de eliminación de residuos aplicables en su país.

3. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo.

PILAS Y BATERÍAS:

1. Las pilas y las baterías no deben desecharse con la basura doméstica. Los aparatos viejos deben eliminarse a través de un servicio de eliminación de residuos autorizado o de una instalación municipal de eliminación de residuos.
2. Procure seguir las normas vigentes en su país sobre reciclaje de desechos.
3. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo.
4. Los aparatos con pilas o baterías que no puedan ser retiradas por el usuario, deberán llevarse a un punto de recogida de aparatos eléctricos.

DECLARACIÓN DEL FABRICANTE

Garantía del fabricante y limitación de responsabilidad Adam Hall GmbH Adam-Hall-Str. 1 D-61267 Neu-Anspach (Alemania)

Correo electrónico: [e-mail] / +49 (0)6081 / 9419-0.

Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Para reparaciones, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Adam Hall GmbH declara por la presente que este producto es conforme con las siguientes directivas (según sea aplicable): Directiva de baja tensión (2014/35/UE) Directiva EMC (2014/30/UE) RoHS (2011/6 5/UE) Directiva RED (2014/53/UE)

DECLARACIÓN DE CONFORMIDAD CE

Las declaraciones de conformidad para productos sujetos a las directivas de baja tensión, EMC y RoHS pueden solicitarse a [e-mail]. Las declaraciones de conformidad de los productos sujetos a la directiva RED pueden descargarse desde www.adamhall.com/compliance/.

ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN O ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO.
