Tipo de producto	Divisor activo aislado (Y-Box) para guitarra
Marca	Palmer
Modelo	RIVER saar (PSAAR)
Dimensiones	140 x 50 x 98 mm
Peso	0,57 kg
Alimentación	Pila de 9 V (6LR61) o adaptador de corriente 9–18 V DC (100 mA mínimo)
Número de entradas	1 entrada jack de 6,35 mm asimétrica
Número de salidas	1 salida aislada (jack de 6,35 mm) + 1 salida Thru (jack de 6,35 mm)
Aislamiento galvánico	Sí, mediante transformador
Funciones adicionales	Conmutador de polaridad, selector Ground Lift
Respuesta en frecuencia	20 Hz – 20 kHz (±0,5 dB)
Impedancia de entrada	1 kΩ
Impedancia de salida	64 Ω
Nivel de entrada máximo	+24 dBu (1 kHz, <1% THD)
Relación señal/ruido	120 dB
THD+N (1 kHz, +4 dBu)	< 0,0005 %
Carcasa	Aluminio extruido
Temperatura de funcionamiento	-20 °C a +70 °C
Humedad relativa	< 80 %, sin condensación
Uso previsto	Profesional: estudio, escenario, difusión
Mantenimiento	Limpiar con un paño seco; no exponer a la humedad
Reparabilidad	No hay piezas reparables por el usuario; reparación por técnico autorizado
Accesorios incluidos	Patas de goma, etiqueta de identificación

Preguntas frecuentes - RIVER saar Palmer

¿Cuál es la función principal del Palmer RIVER saar?

El Palmer RIVER saar es un divisor activo aislado (Y-Box) para guitarra. Distribuye una señal de guitarra en dos salidas independientes sin pérdida de nivel y sin ruido de masa, gracias a un transformador de aislamiento.

¿Cómo alimentar el divisor RIVER saar?

El divisor puede alimentarse mediante una pila de 9 V (tipo 6LR61) insertada en el compartimento designado, o mediante un adaptador de corriente externo de 9-18 V DC (100 mA mínimo) conectado al jack coaxial. Se recomienda el funcionamiento con pila para evitar interferencias.

¿Cómo usar el conmutador de polaridad?

El conmutador POLARITY permite invertir la polaridad de la salida aislada. Úselo si ambas salidas están conectadas a amplificadores, uno de los cuales invierte la fase, para evitar pérdida de graves y volumen.

¿Cuándo usar el selector Ground Lift?

El selector LIFT/GND corta la conexión de masa entre la entrada y la salida aislada. Active el Ground Lift (posición no presionada) para eliminar zumbidos (bucles de masa). Pruebe ambas posiciones para encontrar la que reduce el ruido.

¿Qué hacer si el LED no se enciende al presionar el botón Battery Test?

Si el LED no se enciende, la pila está descargada. Reemplácela por una pila nueva de 9 V. Utilice preferiblemente pilas de marca para evitar fugas.

¿Puedo conectar dos amplificadores al mismo tiempo en el RIVER saar?

Sí, puede conectar un amplificador a la salida OUTPUT y otro a la salida OUTPUT ISOLATED. Ambas salidas están aisladas galvánicamente, lo que evita los bucles de masa.

¿Cuál es la diferencia entre la salida aislada y la salida Thru?

La salida OUTPUT (Thru) entrega la señal de entrada sin modificación. La salida OUTPUT ISOLATED pasa por un transformador de aislamiento, lo que elimina zumbidos y bucles de masa. Ambas son asimétricas en jack de 6,35 mm.

¿Cómo evitar ruidos parásitos al conectar?

Antes de conectar o desconectar cables, silencie (Mute) los canales de entrada de su mesa de mezclas o interfaz de audio. Los ruidos de conmutación pueden dañar la audición o el equipo.

¿El RIVER saar es adecuado para un bajo eléctrico?

Sí, el divisor acepta cualquier instrumento de alta impedancia como guitarras eléctricas, bajos, guitarras acústicas con captadores. Su respuesta en frecuencia llega hasta 20 Hz, perfecto para el bajo.

¿Qué hacer en caso de zumbido (hum) persistente?

Verifique primero la alimentación (pila o adaptador). Intente activar el Ground Lift en el panel trasero. Asegúrese de que los cables estén blindados y en buen estado. Aleje el divisor de transformadores y fuentes de campos magnéticos.

MANUAL DE USUARIO RIVER saar Palmer

INFORMACIÓN SOBRE ESTE MANUAL DE USUARIO 40

USO PREVISTO 40

DEFINICIONES Y EXPLICACIONES DE LOS SÍMBOLOS 40

INSTRUCCIONES DE SEGURIDAD 41

INDICACIONES PARA EQUIPOS PORTÁTILES DE INTERIOR 43

ELEMENTOS SUMINISTRADOS 44

INTRODUCCIÓN 44

CONEXIONES, CONTROLES E INDICADORES 45

NOTAS 46

EJEMPLOS DE CONEXIONADO 47

CARACTERÍSTICAS TÉCNICAS 48

DIAGRAMA DEL FLUJO DE SEÑALES 49

DECLARACIÓN DEL FABRICANTE 50

PL INSTRUKCJA OBSŁUGI 51

INFORMACJE NA TEMAT NINIEJSZEJ INSTRUKCJI OBSŁUGI 52

ZAMIERZONE ZASTOSOWANIE 52

DEFINICJE I OBJAŚNIENIA SYMBOLI 52

INSTRUKCJE BEZPIECZEŃSTWA 53

UWAGI DOTYCZĄCE PRZENOŚNYCH URZĄDZEŃ DO

¡Deje que las señales de audio fluyan con la naturalidad y la fuerza de un río! La serie River satisface esta exigencia hasta el más mínimo detalle, con una electrónica de alta precisión diseñada por nuestros galardonados ingenieros para que el sonido llegue con claridad a su destino: el corazón de los oyentes.

Porque esa es precisamente la vocación de Palmer®. Desde 1980 fabricamos herramientas de audio para uso profesional en radiodifusión, escenarios y estudios. Los músicos e ingenieros de sonido de todo el mundo aprecian nuestras soluciones, desarrolladas en Alemania, por sus señales limpias y la pureza de su sonido ¡tan cristalino y fluido como el agua! Así pues ¿qué mejor nombre para los modelos de la serie River que el de ríos alemanes?

En el mapa de Alemania puede ver que el río Sarre, recorre 235 km desde su nacimiento en Francia y atraviesa Alemania por Sarre y Renania-Palatinado.

Gracias por haber adquirido el modelo saar. Esperamos que disfrute de esta pieza de ingeniería alemana. Be True To Your Sound!

El equipo de Palmer

saar

Divisor de guitarra activo y aislado

INFORMACIÓN SOBRE ESTE MANUAL DE USUARIO

Lea atentamente las instrucciones de seguridad y todo el manual antes de utilizar el equipo.

▶ Respete los indicadores de advertencia que aparecen en el equipo y en las instrucciones de uso.
▶Tenga siempre a mano el manual de usuario.
Si vende o cede el aparato, es importante que incluya también este manual del usuario, ya que forma parte integrante del producto.

USO PREVISTO

Este producto está pensado para el sector de eventos, así como para radiodifusión, estudios y televisión.

Este producto ha sido desarrollado para uso profesional en el sector de eventos, estudios, platós de televisión y radiodifusión.
Además, este producto está destinado a ser utilizado por usuarios cualificados con conocimientos especializados sobre tecnología para eventos, estudios, platós de televisión y radiodifusión.
Se considerará contrario al uso previsto utilizar este producto fuera de las condiciones de funcionamiento y los datos técnicos especificados.
Queda excluida toda responsabilidad por daños y perjuicios a personas y objetos si se utiliza el producto fuera del uso previsto.

▶El producto no es adecuado para:

▶ Personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos.
Niños (los niños deben recibir instrucciones de no jugar con este equipo).

DEFINICIONES Y EXPLICACIONES DE LOS SÍMBOLOS

1. PELIGRO: La palabra PELIGRO, posiblemente en combinación con un símbolo, indica una situación o condición inminentemente peligrosa para la vida y la integridad física.
2. ADVERTENCIA: La palabra ADVERTENCIA, posiblemente en combinación con un símbolo, indica situaciones o condiciones potencialmente peligrosas para la vida y la integridad física.
3. PRECAUCIÓN: La palabra PRECAUCIÓN, posiblemente en combinación con un símbolo, se utiliza para indicar situaciones o condiciones que pueden provocar lesiones.
4. ATENCIÓN: La palabra ATENCIÓN, posiblemente en combinación con un símbolo, indica situaciones o condiciones que pueden provocar daños a la propiedad y/o al medioambiente.

Este símbolo indica peligro de descarga eléctrica.

Este símbolo identifica las zonas o situaciones peligrosas.

Este símbolo indica peligro por superficie a alta temperatura.

Este símbolo indica peligro por volumen elevado.

Este símbolo indica que en el equipo no hay piezas que pueda sustituir el usuario.

Este símbolo indica información complementaria sobre el uso del producto.

Este símbolo indica que el equipo solo debe utilizarse en un lugar seco.

INSTRUCCIONES DE SEGURIDAD

PELIGRO:

1. No abra el equipo ni intente modificarlo.
2. Si el equipo no funciona correctamente o si se ha vertido líquido sobre él o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico. Únicamente un técnico especialista debe reparar el equipo.

ATENCIÓN:

1. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. No encienda el equipo hasta que haya alcanzado la temperatura ambiente.
2. Asegúrese de que la tensión y la frecuencia de la red eléctrica coinciden con los valores indicados en el equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado es correcto. Utilice solo cables eléctricos adecuados.
3. Para desconectar completamente el equipo de la tensón eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica. No es suficiente con pulsar el interruptor de encendido/apagado del equipo. Además, si hay un amplificador conectado, ¡también deberá desconectarlo del equipo!
4. Asegúrese de que el fusible utilizado corresponde al tipo impreso en el equipo.
5. Asegúrese de que se han tomado las medidas necesarias contra las sobretensiones (por ejemplo, si cae un rayo).
6. Respete la corriente de salida máxima especificada en los equipos con salida eléctrica en paralelo. Asegúrese de que el consumo total de corriente de todos los equipos conectados no supera el valor especificado.
7. Sustituya los cables eléctricos solo por otros cables originales.

PELIGRO:

1. ¡Peligro de asfixia! Las bolsas de plástico y las piezas pequeñas deben mantenerse fuera del alcance de las personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas.
2. ¡Peligro de caída! Asegúrese de que el equipo está sólidamente instalado y no se puede caer. Utilice únicamente soportes y anclajes adecuados (especialmente en instalaciones fijas). Asegúrese de que los accesorios están correctamente instalados y firmemente fijados. Asegúrese de que se cumplen las normas de seguridad pertinentes.

ADVERTENCIA:

1. Utilice el equipo únicamente según la finalidad prevista.
2. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.
3. Al instalar el equipo, respete las normas de seguridad aplicables en su país.
4. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.
5. ¡Es esencial respetar la distancia mínima especificada a los materiales normalmente inflamables! Si no se indica explícitamente, la distancia mínima es de 0,3 m.

PRECAUCIÓN:

En el caso de los componentes móviles, como los soportes de montaje u otros elementos móviles, existe la posibilidad de que se atasquen.

ATENCIÓN:

1. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobrecalentamiento.
2. No coloque cerca del equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.
3. Utilice el embalaje original u otro embalaje suministrado por el fabricante para el transporte.
4. Evite los golpes o impactos en el equipo.
5. Respete la clase de protección IP, así como las condiciones ambientales, como la temperatura y la humedad, de acuerdo con las especificaciones.
6. Los equipos pueden perfeccionarse constantemente. En caso de que la información sobre las condiciones de funcionamiento, el rendimiento u otras propiedades del equipo especificada en el manual del usuario difiera de la información del etiquetado del equipo, siempre tendrá prioridad la información del equipo.
7. El equipo no es adecuado para climas tropicales ni para funcionar a más de 2.000 m sobre el nivel del mar.
8. A menos que se indique explícitamente, el equipo no es adecuado para su uso en entornos marinos.

NOTA: Si se utilizan sets de conversión o reequipamiento, o accesorios suministrados por el fabricante, asegúrese de respetar el manual de instrucciones adjunto.

PRECAUCIÓN, ¡PRODUCTO DE AUDIO CON ALTO VOLUMEN!

Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional.

Daños auditivos por exposición prolongada a un volumen elevado: El uso de este producto puede generar niveles de presión sonora (SPL) elevados que pueden causar daños auditivos. Evite la exposición a volúmenes elevados.

PRECAUCIÓN: La conexión de los cables de señal y las operaciones de conmutación (como activar y desactivar la alimentación fantasma) pueden producir un ruido considerable. Asegúrese de que los canales de entrada (mesa de mezclas, interfaz de audio, equipo de efectos, etc.) estén silenciados durante las operaciones de conexión y conmutación. De lo contrario, los niveles de ruido de interferencia pueden causar daños.

ADVERTENCIA: Para apagar completamente el equipo, desenchufe el adaptador de red de la toma de corriente y desconecte el amplificador conectado al equipo.

ATENCIÓN: Asegúrese de que el equipo no esté tapado durante el funcionamiento y de que el aire pueda circular libremente, ¡especialmente si está instalado en un rack!

NOTA: Los campos magnéticos intensos pueden provocar ruidos. Por lo tanto, no coloque el equipo en campos magnéticos intensos, como cerca de un transformador eléctrico.

INDICACIONES PARA EQUIPOS PORTÁTILES DE INTERIOR:

1. Operación temporal. En principio, los equipos para eventos están diseñados solo para un uso temporal.
2. El funcionamiento continuo o la instalación permanente puede perjudicar el funcionamiento y acelerar el desgaste del equipo.

ELEMENTOS SUMINISTRADOS

Saque el producto del embalaje y retire todo el material de embalaje.

Compruebe que ha recibido en perfecto estado todos los componentes del equipo e informe al distribuidor inmediatamente después de la compra si nota algún daño o la falta de algún componente.

El producto se suministra con:

▶1 divisor de guitarra activo y aislado saar
▶Ficha técnica del producto
▶Etiqueta de identificación
▶Pies de goma

INTRODUCCIÓN

El divisor de guitarra saar tiene la misma función básica que un cable en Y para dividir la señal de una guitarra, pero sin los inconvenientes habituales, como la pérdida de sonido y los zumbidos. La electrónica activa y el transformador de aislamiento evitan las interferencias entre las entradas del amplificador.

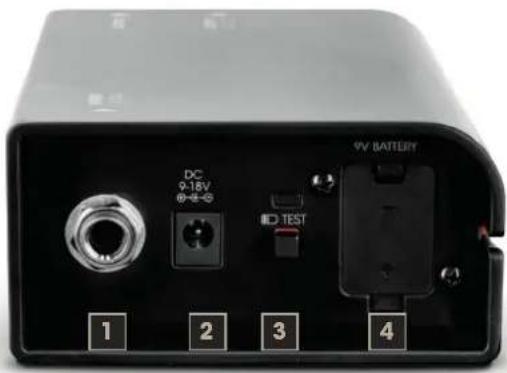

DC 9.16V ID TEST 9V BATTERY 1 2 3 4

CONEXIONES, CONTROLES E INDICADORES: PANEL FRONTAL

1. INPUT GUITAR

Entrada de instrumento por jack de 6,3 mm. Conecte un instrumento (guitarra eléctrica, guitarra acústica eléctrica, bajo eléctrico, etc.) utilizando un cable de instrumento apantallado. Cuando no utilice el divisor de guitarra, desconecte el cable de la entrada para desconectar la pila de la electrónica.

2. DC 9 - 18V

Toma para conectar una fuente de alimentación externa de 9 a 18 voltios de continua y con 100 mA mínimo (polaridad = positivo en contacto exterior, fuente de alimentación disponible opcionalmente). Es preferible funcionar con pilas en vez del adaptador externo, ya que el funcionamiento con pilas es mucho menos susceptible a los fallos.

3. TEST DE LA PILA

Botón para consultar el estado de la pila. Si el estado de carga es suficiente, el indicador LED correspondiente se iluminará de color naranja al pulsar el botón. Sustituya la pila si el LED no se enciende al pulsar el botón.

4. COMPARTIMENTO DE PILAS

Compartimento de pilas para una pila de tipo bloque de 9 V. Utilice únicamente productos de marca resistentes a la sulfatación. Para sustituir la pila, presione hacia abajo la pestaña de bloqueo de la tapa del compartimento de pilas del equipo y abra la del compartimento de pilas hacia delante. Retire la pila usada e inserte una pila nueva en el compartimento de pilas. Asegúrese de que la polaridad de la pila coincide con la del compartimento de pilas (consulte las indicaciones en la tapa del compartimento de pilas). Vuelva a colocar la tapa del compartimento de pilas en la carcasa y destícela hasta que la pestaña quede bloqueada. Si no prevé utilizar el equipo durante un tiempo prolongado, se recomienda retirar las pilas para así evitar averías del equipo por sulfatación.

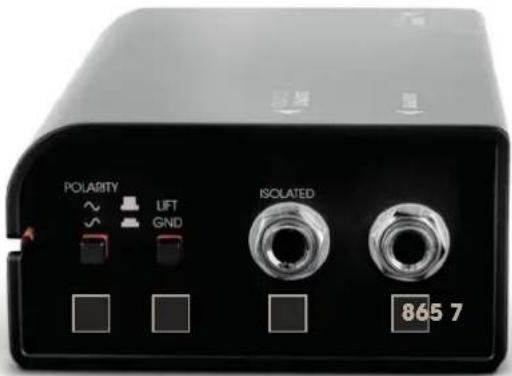

POLARITY LIFT GND ISOLATED 865 7

CONEXIONES, CONTROLES E INDICADORES: PANEL POSTERIOR

5. POLARITY

Selector para cambiar la polaridad de la salida aislada (ISOLATED).

Puede ser necesario invertir la polaridad si se utilizan simultáneamente las salidas OUTPUT y OUTPUT ISOLATED para dos amplificadores que no procesan la señal con la misma polaridad. El resultado sería una cancelación de señal con reducción del volumen y pérdida de graves en el sonido percibido.

Si el botón está en la posición sin pulsar, la polaridad de la salida OUTPUT ISOLATED será la misma que la polaridad de la salida SALIDA. Si el botón está en la pulsado, la polaridad de la salida OUTPUT ISOLATED será la inversa a la polaridad de la salida SALIDA.

6. LIFT / GND

Conmutador para desconectar la conexión a masa de la entrada y la salida OUTPUT ISOLATED (Ground-Lift). En la posición sin pulsar, no hay conexión a masa; en la posición pulsada, hay conexión a masa. La capacidad de evitar bucles de masa mediante el conmutador Ground-Lift depende de la puesta a tierra de los equipos conectados. Por lo tanto, existe la posibilidad de que tanto una posición del botón como la otra puedan reducir o eliminar los zumbidos.

7. OUTPUT ISOLATED

La señal de entrada se envía por medio de un transformador de aislamiento a este jack de 6,3 mm.

8. OUTPUT

La señal de entrada se envía sin cambios a este jack de 6,3 mm.

ATENCIÓN: La conexión de los cables de señal puede dar lugar a ruidos de interferencia considerables.

Asegúrese de que el canal de entrada (mesa de mezclas, interfaz de audio, etc.) y el equipo conectado a la salida THRU están todos silenciados antes de conectarlos. De lo contrario, los niveles de ruido pueden causar daños.

Referencia PSAAR
Tipo de producto Distribuidor
Número de canales 1
Tipo Activo
Aislado por transformador Sí
Número de entradas 1
Tipo de entrada No balanceada
Conectores de entrada Jack de 6,3 mm
Número de salidas aisladas 1
Tipo de salida No balanceada
Conectores de salida Jack de 6,3 mm
Salidas THRU por canal 1
Conmutador Ground-Lift Sí
Otras funciones	Polaridad conmutable
Alimentación eléctrica	Pila de 9 V, adaptador de corriente externo 9-18 V
Consumo	0,5 W
Carcasa	Aluminio de fundición
Dimensiones (al. x an. x f.)	140 × 50 × 98 mm
Peso 0,57 kg
Temperatura operativa	-20 °C-70 °C
Humedad relativa	< 80 % (sin condensación)
Accesorios incluidos	Pies de goma, etiqueta de identificación
AUDIO
Nivel máx. de entrada (< 1 % THD, 20 Hz)	+21 dBu
Nivel máx. de entrada (< 1 % THD, 1 kHz)	+24 dBu
Nivel de salida máx. (< 1 % THD, 1 kHz)	+20 dBu

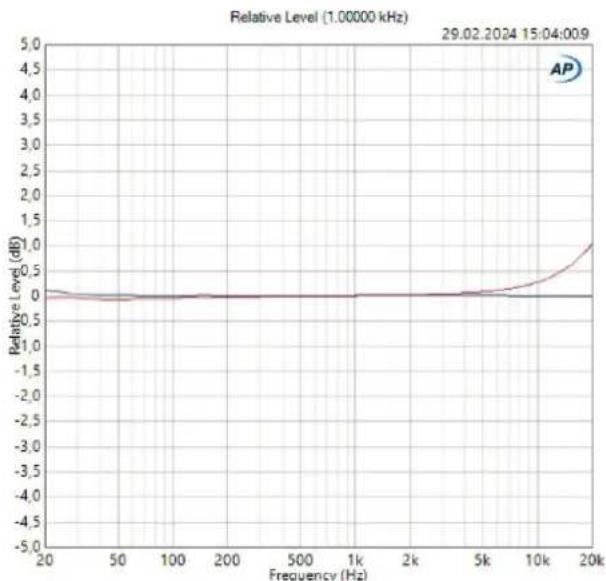

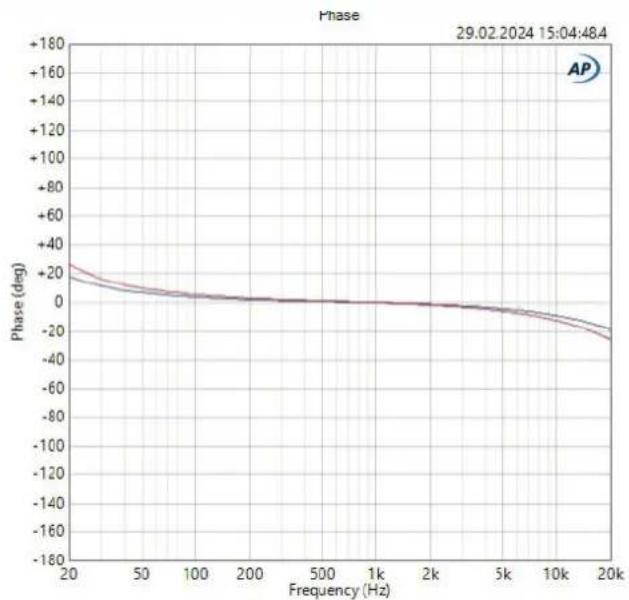

Respuesta en frecuencia (±0,5 dB, relativa a 1 kHz)	20 Hz-20 kHz
Impedancia de entrada (1 kHz)	1 kΩ
Impedancia de salida (1 kHz)	64 Ω
THD+N (30 Hz, +4 dBu, unidad, sin ponderar)	< 0,0006 %
THD+N (1 kHz, +4 dBu, unidad, sin ponderar)	< 0,0005 %
IMD (SMPTE) (60 Hz / 7 kHz, 4 : 1, +4 dBu)	< 0,0015 %
SNR (+4 dBu, 22 kHz de ancho de banda, ganancia unidad, sin ponderar)	120 dB
Relación de transformación	1 : 1,1

Todas las mediciones se realizaron utilizando un generador con una impedancia de salida de 600 Ω y una carga balanceada de 1 kΩ.

1. El embalaje puede reciclarse a través de los métodos habituales de eliminación de residuos.
2. Por favor, separe el embalaje de acuerdo con las normas de eliminación de residuos y las normas de reciclaje de su país.

APARATO:

1. Este aparato está sujeto a la Directiva Europea aplicable a los residuos de aparatos eléctricos y electrónicos, en su versión modificada. Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos. Los aparatos usados no deben eliminarse con la basura doméstica. Los aparatos viejos deben eliminarse a través de un servicio de eliminación de residuos autorizado o de una instalación municipal de eliminación de residuos. Respete la normativa vigente en su país.

2. Respete todas las leyes de eliminación de residuos aplicables en su país.

3. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo.

PILAS Y BATERÍAS:

1. Las pilas y las baterías no deben desecharse con la basura doméstica. Los aparatos viejos deben eliminarse a través de un servicio de eliminación de residuos autorizado o de una instalación municipal de eliminación de residuos.
2. Procure seguir las normas vigentes en su país sobre reciclaje de desechos.
3. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo.
4. Los aparatos con pilas o baterías que no puedan ser retiradas por el usuario, deberán llevarse a un punto de recogida de aparatos eléctricos.

DECLARACIÓN DEL FABRICANTE

Garantía del fabricante y limitación de responsabilidad Adam Hall GmbH Adam-Hall-Str. 1 D-61267 Neu-Anspach (Alemania)

Correo electrónico: [e-mail] / +49 (0)6081 / 9419-0.

Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Para reparaciones, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Adam Hall GmbH declara por la presente que este producto es conforme con las siguientes directivas (según sea aplicable): Directiva de baja tensión (2014/35/UE) Directiva EMC (2014/30/UE) RoHS (2011/6 5/UE) Directiva RED (2014/53/UE)

DECLARACIÓN DE CONFORMIDAD CE

Las declaraciones de conformidad para productos sujetos a las directivas de baja tensión, EMC y RoHS pueden solicitarse a [e-mail]. Las declaraciones de conformidad de los productos sujetos a la directiva RED pueden descargarse desde www.adamhall.com/compliance/.

ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN O ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO.

FRANKFURT SARI

DICHIARAZIONI DEL FABBRICANTE
