RIVER saar - Attrezzatura audio Palmer - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Splitter attivo isolato (Y-Box) per chitarra
Marca	Palmer
Modello	RIVER saar (PSAAR)
Dimensioni	140 x 50 x 98 mm
Peso	0,57 kg
Alimentazione	Batteria 9 V (6LR61) o alimentatore 9–18 V DC (100 mA minimo)
Numero di ingressi	1 ingresso jack 6,35 mm asimmetrico
Numero di uscite	1 uscita isolata (jack 6,35 mm) + 1 uscita Thru (jack 6,35 mm)
Isolamento galvanico	Sì, tramite trasformatore
Funzioni aggiuntive	Interruttore di polarità, selettore Ground Lift
Risposta in frequenza	20 Hz – 20 kHz (±0,5 dB)
Impedenza di ingresso	1 kΩ
Impedenza di uscita	64 Ω
Livello di ingresso max	+24 dBu (1 kHz, <1% THD)
Rapporto segnale/rumore	120 dB
THD+N (1 kHz, +4 dBu)	< 0,0005 %
Involucro	Alluminio estruso
Temperatura di funzionamento	-20 °C a +70 °C
Umidità relativa	< 80 %, senza condensa
Utilizzo previsto	Professionale: studio, palco, broadcast
Manutenzione	Pulire con un panno asciutto; non esporre all'umidità
Riparabilità	Nessuna parte riparabile dall'utente; riparazione da tecnico autorizzato
Accessori forniti	Piedini in gomma, etichetta di identificazione

Domande frequenti - RIVER saar Palmer

Qual è la funzione principale del Palmer RIVER saar ?

Il Palmer RIVER saar è uno splitter attivo isolato (Y-Box) per chitarra. Distribuisce un segnale di chitarra su due uscite indipendenti senza perdita di livello e senza ronzio di massa, grazie a un trasformatore di isolamento.

Come alimentare lo splitter RIVER saar ?

Lo splitter può essere alimentato sia da una batteria 9 V (tipo 6LR61) inserita nell'apposito vano, sia da un alimentatore esterno 9-18 V DC (100 mA minimo) collegato al jack coassiale. Si consiglia l'uso a batteria per evitare interferenze.

Come utilizzare l'interruttore di polarità ?

L'interruttore POLARITY consente di invertire la polarità dell'uscita isolata. Usatelo se le due uscite sono collegate a amplificatori di cui uno inverte la fase, per evitare perdita di bassi e volume.

Quando utilizzare il selettore Ground Lift ?

Il selettore LIFT/GND interrompe il collegamento di massa tra ingresso e uscita isolata. Attivare il Ground Lift (posizione non premuta) per eliminare i ronzii (loop di massa). Provate entrambe le posizioni per trovare quella che riduce il rumore.

Cosa fare se il LED non si accende quando premo il pulsante Battery Test ?

Se il LED non si accende, la batteria è scarica. Sostituitela con una batteria nuova da 9 V. Utilizzate preferibilmente batterie di marca per evitare perdite.

Posso collegare due amplificatori contemporaneamente al RIVER saar ?

Sì, potete collegare un ampli all'uscita OUTPUT e un altro all'uscita OUTPUT ISOLATED. Le due uscite sono galvanicamente isolate, evitando così loop di massa.

Qual è la differenza tra l'uscita isolata e l'uscita Thru ?

L'uscita OUTPUT (Thru) fornisce il segnale di ingresso senza modifiche. L'uscita OUTPUT ISOLATED passa attraverso un trasformatore di isolamento, eliminando ronzii e loop di massa. Entrambe sono asimmetriche su jack 6,35 mm.

Come evitare rumori parassiti durante il collegamento ?

Prima di collegare o scollegare i cavi, disattivate l'audio (Mute) dei canali di ingresso del mixer o dell'interfaccia audio. I rumori di commutazione possono danneggiare l'udito o l'apparecchiatura.

Il RIVER saar è adatto a un basso elettrico ?

Sì, lo splitter accetta qualsiasi strumento ad alta impedenza come chitarre elettriche, bassi, chitarre acustiche con pickup. La sua risposta in frequenza scende a 20 Hz, perfetta per il basso.

Cosa fare in caso di ronzio (hum) persistente ?

Verificate innanzitutto l'alimentazione (batteria o alimentatore). Provate ad attivare il Ground Lift sul pannello posteriore. Assicuratevi che i cavi siano schermati e in buone condizioni. Allontanate lo splitter da trasformatori e fonti di campi magnetici.

MANUALE UTENTE RIVER saar Palmer

INFORMAZIONI SU QUESTO MANUALE D'ISTRUZIONI 64

USO CONFORME 64

SPIEGAZIONE DI TERMINI E SIMBOLI 64

INDICAZIONI SULLA SICUREZZA 65

AVVERTENZE PER DISPOSITIVI PORTATILI PER INTERNI 67

DOTAZIONE 68

INTRODUZIONE 68

CONNESSIONI, ELEMENTI DI COMANDO E INDICATORI 69

NOTE 70

ESEMPI DI CABLAGGIO 71

DATI TECNICI 72

DIAGRAMMA DI FLUSSO DEL SEGNALE 73

DICHIARAZIONI DEL FABBRICANTE 74

FRANKFURT SARI

Fai fluire i tuoi segnali con la naturaleza e la potenza di un fiume! Questa filosofia della serie River si riflette in ogni dettaglio. I circuiti di alta precisione progettati dai nostri pluripremiati ingegneri garantiscono che il suono arrivi senza alterazioni a destinazione: il cuore di chi ascolta.

Perché Palmer® fa proprio questo. Dal 1980 realizziamo strumenti audio per uso professionale su palcoscenici, in trasmissioni radiofoniche e in studio. Musicisti e tecnici del suono di tutto il mondo apprezzano le nostre soluzioni nate in Germania perché assicurano il libero fluire del segnale e la purezza del suono - cristallino e vivo come l'acqua. Dare ai modelli della serie River i nomi dei fiumi tedeschi è stata quindi una scelta immediata.

Guardando la mappa della Germania, si vede che la Saar nasce in Francia e scorre attraverso la Saarland e la Renania-Palatinato in Germania lungo un percorso di 235 km.

Grazie per aver acquistato il nostro saar! Ci auguriamo che questo gioiello dell'ingegneria tedesca ti porti molti momenti felici. Be True To Your Sound!

II team Palmer

saar

Splitter Y-Box attivi e isolati per chitarra

INFORMAZIONI SU QUESTO MANUALE D'ISTRUZIONI

Prima di mettere in funzione il dispositivo, leggere attentamente le indicazioni sulla sicurezza e tutto il manuale di istruzioni.

Rispettare le avvertenze riportate sul dispositivo e nel manuale d'istruzioni.
▶Tenere sempre a portata di mano il manuale d'istruzioni.
Se si vende o si cede il dispositivo, aver cura di consegnare anche questo manuale d'istruzioni, che è parte essenziale del prodotto.

USO CONFORME

Questo prodotto è un dispositivo per la tecnologia per eventi, studi, televisione e radiodiffusione.

È stato sviluppato per l'impiego professionale nell'ambito della tecnologia per eventi, studi, televisione e radiodiffusione.
Questo prodotto inoltre è destinato esclusivamente a utenti qualificati e con conoscenze specialistiche in materia di tecnologia per eventi, studi, televisione e radiodiffusione.
Utilizzare il prodotto senza rispettare le condizioni di esercizio e i dati tecnici specificati si considera non conforme all'uso previsto.
Si esclude qualsiasi responsabilità per lesioni a persone e danni a cose causati da uso non conforme.

▶Il prodotto non è adatto a:

Persone (compresi i bambini) con capacità fisiche, sensoriali o psichiche ridotte o non provviste delle necessarie conoscenze ed esperienze.
Bambini (ai bambini deve essere insegnato a non giocare con il dispositivo).

SPIEGAZIONE DI TERMINI E SIMBOLI

1. PERICOLO: la parola PERICOLO, eventualmente abbinata a un simbolo, indica situazioni o condizioni immediatamente pericolose per l'incolumità.
2. AVVERTENZA: la parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per l'incolumità.
3. CAUTELA: la parola CAUTELA, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono provocare lesioni.
4. ATTENZIONE: la parola ATTENZIONE, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono provocare danni alle cose e/o all'ambiente.

Questo simbolo indica pericoli che possono causare scosse elettriche.

Questo simbolo indica punti di pericolo o situazioni pericolose.

Questo simbolo indica pericoli dovuti a superfici calde.

Questo simbolo indica pericoli dovuti a livelli di volume elevati.

Questo simbolo indica un dispositivo che non contiene parti sostituibili dall'utente.

Questo simbolo indica informazioni complementari sull'utilizzo del prodotto.

Questo simbolo indica un dispositivo che può essere utilizzato solo in ambienti asciutti.

INDICAZIONI SULLA SICUREZZA

PERICOLO

1. Non aprire né modificare il dispositivo.
2. Se il dispositivo non funzionasse più correttamente, vi fossero caduti sopra dei liquidi o degli oggetti, o se fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccarlo dall'alimentazione elettrica. La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.

ATTENZIONE

1. Non mettere in funzione il dispositivo se ha subito forti sbalzi di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
2. Verificare che la tensione e la frequenza della rete elettrica corrispondano ai valori indicati sul dispositivo. Se il dispositivo è dotato di selettore di tensione, collegare il dispositivo solo dopo aver impostato il selettore correttamente. Utilizzare esclusivamente cavi di alimentazione adatti.
3. Per scollegare completamente il dispositivo dalla rete elettrica, staccare il cavo di alimentazione o l'alimentatore dalla presa. Non è sufficiente premere l'interruttore di accensione/spegnimento del dispositivo. Staccare dal dispositivo anche un eventuale finale di potenza collegato!
4. Assicurarsi che il fusibile utilizzato corrisponda al tipo stampato sul dispositivo.
5. Accertarsi che siano state adottate misure adeguate contro la sovratensione (ad es. fulmini).
6. Rispettare la corrente di uscita massima indicata sui dispositivi con collegamento Power Out. Assicurarsi che la potenza assorbita complessivamente da tutti i dispositivi collegati non superi il valore indicato.
7. Sostituire i cavi di alimentazione a innesto esclusivamente con cavi originali.

PERICOLO

1. Pericolo di soffocamento! I sacchetti di plastica e i componenti minuti devono essere tenuti fuori dalla portata delle persone (inclusi i bambini) con limitate capacità fisiche, sensoriali o mentali.
2. Pericolo di caduta! Verificare che il dispositivo sia installato in modo stabile e non possa cadere. Utilizzare esclusivamente stativi e dispositivi di fissaggio adatti (in particolare nel caso di impianti fissi). Assicurarsi che gli accessori siano installati e fissati correttamente. Aver cura di rispettare le disposizioni di sicurezza in vigore.

AVVERTENZA

1. Utilizzare l'apparecchio solo nei modi previsti dal manuale.
2. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
3. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
4. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
5. Rispettare assolutamente la distanza minima indicata per i materiali normalmente infiammabili! Salvo diversa ed esplicita indicazione, la distanza minima è 0,3 m.

CAUTELA

I componenti mobili, come le staffe di montaggio o componenti mobili di altro tipo, comportano il rischio di schiacciamento.

ATTENZIONE

1. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.
2. Non posizionare fonti di accensione, come candele accese, in prossimità del dispositivo.
3. Per il trasporto utilizzare l'imballaggio originale o imballaggi previsti dal produttore.
4. Non sottoporre il dispositivo a urti o scossoni.
5. Rispettare la classe di protezione IP e le condizioni ambientali, come la temperatura e l'umidità dell'aria, secondo la specifica.
6. I dispositivi possono essere continuamente perfezionati. Se le indicazioni relative alle condizioni di funzionamento, alle prestazioni, o ad altre caratteristiche del dispositivo riportate nel manuale di istruzioni differiscono da quelle apposte sul dispositivo, hanno sempre priorità quelle sul dispositivo.
7. Il dispositivo non è adatto a climi tropicali né all'utilizzo a oltre 2.000 m sul livello del mare.
8. Salvo diversa indicazione esplicita, il dispositivo non è idoneo all'utilizzo in ambiente marino.

NOTA: Nel caso di set di conversione o retrofit, oppure di accessori forniti dal produttore, seguire sempre il manuale di istruzioni accluso.

CAUTELA: PRODOTTI AUDIO CON LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Di conseguenza, se viene destinato ad un uso commerciale, sarà soggetto alle norme e ai regolamenti dell'Associazione per la prevenzione di infortuni del rispettivo settore professionale.

Danni all'udito provocati da un'esposizione prolungata a un livello sonoro elevato: L'utilizzo di questo prodotto può generare elevati livelli di pressione acustica (SPL) che possono provocare danni all'udito. Evitare l'esposizione a livelli di volume elevati.

ATTENZIONE: il collegamento dei cavi di segnale e le operazioni di commutazione (per esempio, l'attivazione e la disattivazione dell'alimentazione phantom) possono provocare forti interferenze. Verificare che i canali d'ingresso (mixer, interfaccia audio, dispositivo per effetti ecc.) siano silenziati durante le operazioni di connessione e commutazione altrimenti i picchi delle interferenze possono provocare danni.

AVVERTENZA: per spegnere completamente il dispositivo, staccare l'alimentatore dalla presa di corrente E scollegare l'eventuale finale di potenza collegato.

ATTENZIONE: durante il funzionamento il dispositivo non deve essere coperto e l'aria deve poter circolare liberamente, soprattutto se il montaggio è a rack!

NOTA: forti campi magnetici possono causare ronzii. Non posizionare quindi il dispositivo in prossimità di forti campi magnetici (per esempio, trasformatore di rete).

AVVERTENZE PER DISPOSITIVI PORTATILI PER INTERNI

1. Utilizzo temporaneo! Le attrezzature per eventi sono concepite esclusivamente per un uso provvisorio.
2. L'uso continuato o l'installazione fissa possono compromettere il funzionamento e causare l'usura precoce del dispositivo.

DOTAZIONE

Estrarre il prodotto dalla confezione e rimuovere tutto il materiale di imballaggio.

Verificare la completezza e l'integrità della consegna e informare il proprio distributore di fiducia immediatamente dopo l'acquisto in caso di consegna incompleta o danneggiata.

In dotazione con il prodotto viene fornito:

▶1 splitter saar Y-Box attivo e isolato per chitarra
▶ Scheda prodotto
▶Etichetta tour
▶ Piedini in gomma

INTRODUZIONE

Lo splitter saar per chitarra ha la stessa funzione base di un cavo a Y, cioè dividere il segnale di una chitarra, ma evita i soliti svantaggi come la perdita di suono e la formazione di loop di ronzio. L'elettronica attiva e il trasformatore di isolamento impediscono le interferenze tra gli ingressi del finale di potenza.

DC 9.18V 9V BATTERY TEST 1 2 3 4

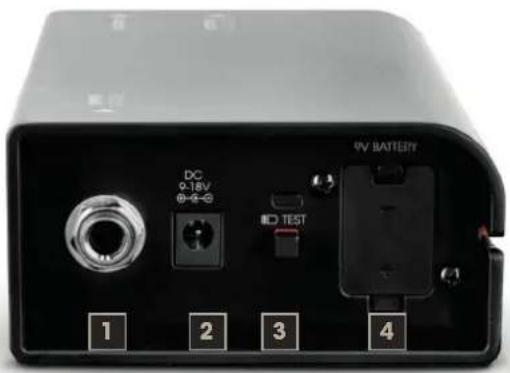

CONNESSIONI, ELEMENTI DI COMANDO E INDICATORI -PANNELLO FRONTALE

1. INPUT GUITAR

Ingresso strumenti con una presa jack da 6,3 mm. Collegare uno strumento (chitarra elettrica, chitarra acustica elettrica, basso elettrico ecc.) utilizzando un apposito cavo schermato. Quando lo splitter per chitarra non è in uso, staccare dalla presa l'eventuale cavo collegato per disconnettere la batteria dall'elettronica.

2. CC 9-18 V

Presa a bassa tensione per il collegamento di un alimentatore esterno da 9 a 18 volt a corrente continua e un minimo di 100 mA (polarità: polo positivo all'esterno, alimentatore acquistabile come optional). Il funzionamento a batteria è preferibile a quello con l'adattatore di rete esterno perché è molto meno soggetto a guasti.

3. TEST BATTERIA

Pulsante per visualizzare lo stato della batteria. Se lo stato di carica è sufficiente, quando si preme il pulsante la spia LED corrispondente si accende in arancione. Sostituire la batteria se quando si preme il pulsante il LED non si accende.

4. SCOMPARTO BATTERIE

Scomparto batterie per una pila da 9 V. Utilizzare solo prodotti di marca a tenuta. Per sostituire la batteria, aprire l'apposito scomparto nel dispositivo premendo in giù la leva di blocco sul coperchio dello scomparto e aprendo il coperchio in avanti. Rimuovere la batteria usata e inserirne una nuova nell'apposito vano. Verificare la corrispondenza tra la polarità della batteria e quella dello scomparto, riportata sul coperchio dello scomparto batterie. Richiudere il coperchio dello scomparto batterie sull'alloggiamento fino a sentire lo scatto d'innesto. Se il dispositivo non viene utilizzato per un periodo prolungato, togliere la batteria per evitare che danneggi il dispositivo se si scarica.

POLARITY LIFT GND ISOLATED 865 7

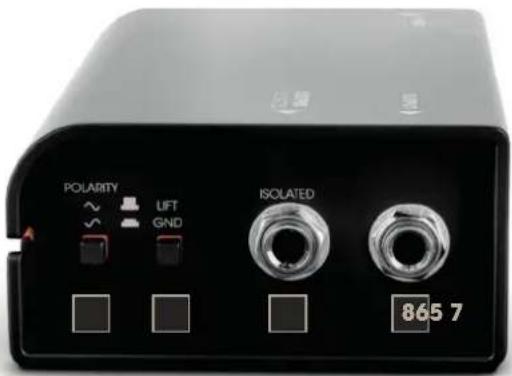

CONNESSIONI, ELEMENTI DI COMANDO E INDICATORI -PANNELLO POSTERIORE

5. POLARITY

Interruttore per impostare la polarità dell'uscita isolata (OUTPUT ISOLATED).

Potrebbe essere necessario invertire la polarità se le uscite OUTPUT e OUTPUT ISOLATED vengono utilizzate per controllare simultaneamente due finali di potenza i cui segnali non vengono elaborati con la stessa polarità. La conseguenza può essere la cancellazione del segnale a volume ridotto e la perdita dei bassi nel segnale complessivo.

Se l'interruttore non è premuto, la polarità dell'uscita OUTPUT ISOLATED è uguale alla polarità dell'uscita OUTPUT. Se l'interruttore è in premuto, la polarità dell'uscita OUTPUT ISOLATED è invertita.

6. LIFT / GND

Selettore per staccare il collegamento di messa a terra dall'ingresso e dall'uscita OUTPUT ISOLATED (Ground Lift). In posizione non premuta, il collegamento a massa è staccato; il collegamento è presente quando il selettore è premuto. La capacità di prevenire un loop di ronzio con il selettore Ground Lift dipende dalla messa a terra dei dispositivi collegati. Esiste quindi la possibilità di ridurre o eliminare efficacemente il ronzio con qualsiasi posizione del selettore.

7. OUTPUT ISOLATED

Il segnale d'ingresso viene emesso tramite un trasformatore di isolamento attraverso la presa jack da 6,3 mm.

8. OUTPUT

Il segnale d'ingresso viene emesso senza alterazioni attraverso la presa jack da 6,3 mm.

ATTENZIONE: il collegamento di cavi di segnale può causare notevoli interferenze. Accertarsi che il canale d'ingresso (mixer, interfaccia audio ecc.) e i dispositivi collegati all'uscita THRU siano silenziati quando vengono accoppiati altrimenti i picchi delle interferenze possono provocare danni.

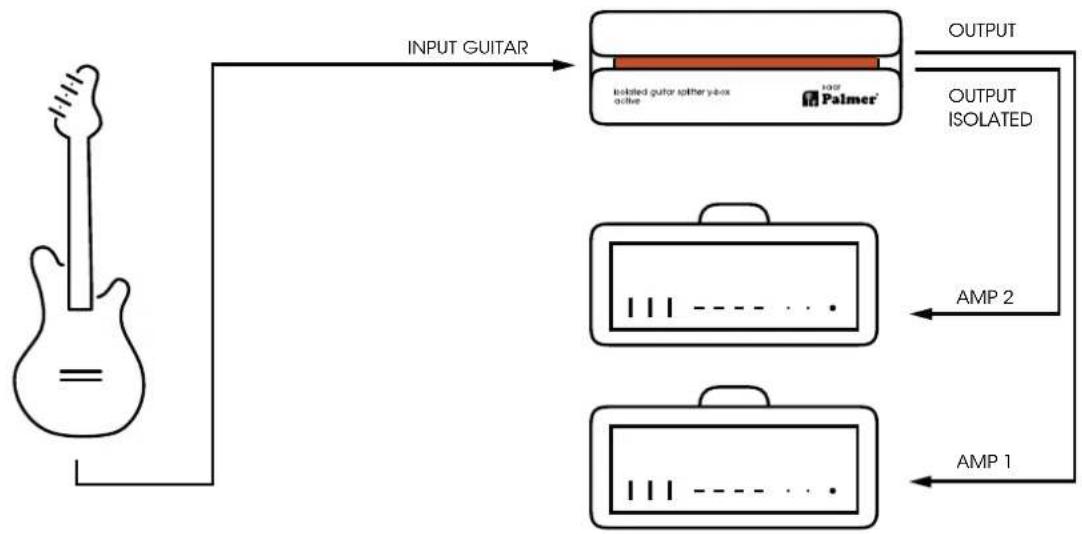

ESEMPI DI CABLAGGIO

Codice articolo PSAAR
Tipo di prodotto Splitter
Numero di canali 1
Tipo Attivo
Isolato con trasformatore Sì
Numero di ingressi 1
Tipo di ingresso Non bilanciata
Connessioni d'ingresso Jack da 6,3 mm
Numero di uscite isolate 1
Tipo di uscita Non bilanciata
Connessioni di uscita Jack da 6,3 mm
Uscite THRU per canale 1
Interruttore Ground/Lift Sì
Altre funzioni Polarità commutabile
Tensione di esercizio Pila da 9 V, alimentatore esterno da 9-18 V
Potenza assorbita	0,5 W
Cassa	Fusione di alluminio
Dimensioni (H/L/P)	140 × 50 × 98 mm
Peso 0,57 kg
Temperatura ambiente (in esercizio)	-20 °C-70 °C
Umidità relativa dell'aria	< 80% (senza condensazione)
Accessori forniti in dotazione	Piedini in gomma, targhetta scrivibile
AUDIO
Max livello di ingresso (< 1% THD, 20 Hz)	+21 dBu
Max livello di ingresso (< 1% THD, 1 kHz)	+24 dBu
Max livello di uscita (< 1% THD, 1 kHz)	+20 dBu

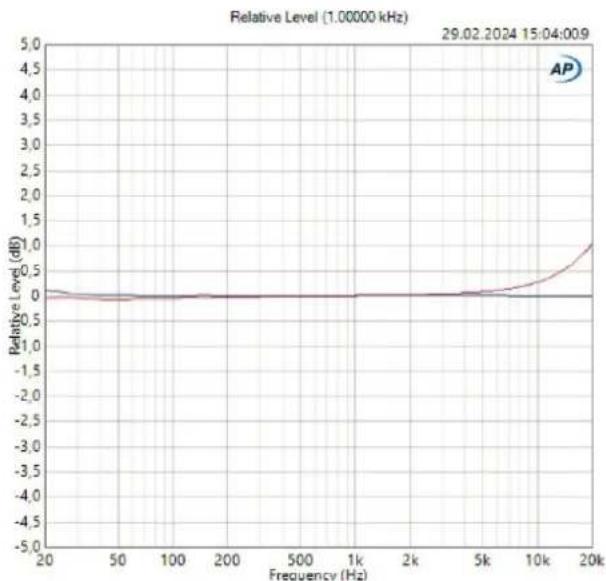

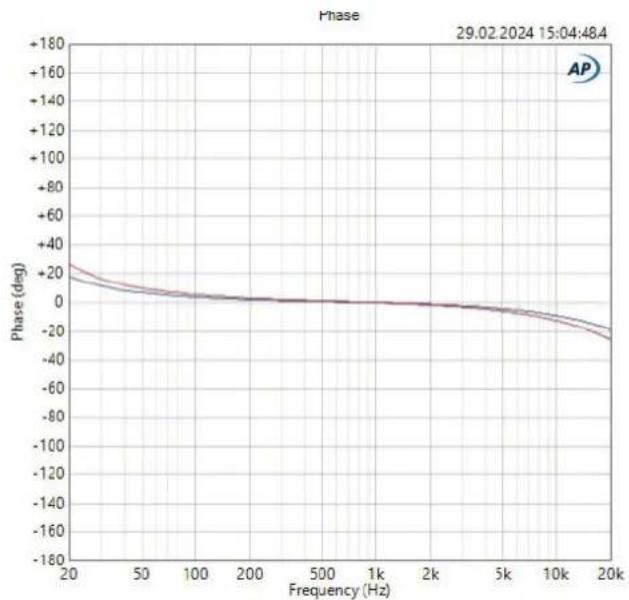

Risposta in frequenza (±0,5 dB, relativa 1 kHz)	20 Hz-20 kHz
Impedenza d'ingresso (1 kHz)	1 kΩ
Impedenza di uscita (1 kHz)	64 Ω
THD+N (30 Hz, +4 dBu, unità, non ponderato)	< 0,0006%
THD+N (1 kHz, +4 dBu, unità, non ponderato)	< 0,0005%
IMD ($MPTE) (60 Hz/7 kHz, 4:1, +4 dBu)	< 0,0015%
SNR (+4 dBu, larghezza di banda 22 kHz, unità, non ponde-rato)	120 dB

Rapporto trasduttore 1:1,1

Tutte le misurazioni sono state eseguite utilizzando un generatore con impedenza di uscita di 600 Ω e carico bilanciato di 1 kΩ.

1. Gli imballaggi possono essere riciclati attraverso i consueti canali di smaltimento.

2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e i regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO

1. Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche nella versione in vigore. (Direttiva RAEE sui rifiuti di apparecchiature elettriche ed elettroniche). I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato deve essere smaltito mediante un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Rispettare le normative in vigore nel proprio Paese.

2. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.

3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

BATTERIE E PILE

1. Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Pile e batterie devono essere smaltite mediante un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale.

2. Rispettare tutte le leggi e le normative sullo smaltimento in vigore nel proprio Paese.

3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

4. Gli apparecchi dotati di batterie o pile che non possono essere rimossi dall'utente devono essere conferiti a un punto di raccolta di apparecchi elettrici.

Garanzia del produttore e limitazione di responsabilità

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu-Anspach

E-mail [e-mail] / +49 (0)6081 / 9419-0.

Le nostre condizioni di garanzia aggiornate e la limitazione di responsabilità sono consultabili alla pagina: cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

CONFORMITÀ CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente):

2"/>Direttiva bassa tensione (2014/35/UE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DICHIARAZIONE DI CONFORMITÀ CE

Le dichiarazioni di conformità per i prodotti soggetti alle direttive LVD, EMC e RoHS possono essere richieste all'indirizzo [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate da www.adamhall.com/compliance.
