Tipo di prodotto	Isolatore di linea passivo a due canali
Marca	Palmer
Modello	Enz
Categoria	Attrezzatura audio professionale
Numero di canali	2 (stereo)
Tipo di ingresso/uscita	Asimmetrico (RCA Cinch)
Connettori di ingresso	2 x Cinch (LEFT/RIGHT)
Connettori di uscita	2 x Cinch (LEFT/RIGHT)
Interruttore Ground/Lift	Sì, per interrompere la connessione a massa
Rapporto di trasmissione	1:1
Risposta in frequenza	5 Hz - 20 kHz (±1 dB)
Impedenza di ingresso	16 kΩ (1 kHz)
Impedenza di uscita	1,3 kΩ (1 kHz)
Livello di ingresso max. (20 Hz)	+14 dBu (< 1% THD)
Livello di ingresso max. (1 kHz)	+32 dBu (< 1% THD)
Distorsione (THD) a 1 kHz	< 0,003%
Distorsione (IMD)	< 0,003% (SMPTE)
Custodia	Alluminio pressofuso
Dimensioni (H × L × P)	140 × 50 × 68 mm
Peso	0,42 kg
Temperatura di funzionamento	-20 °C a 70 °C
Umidità relativa	< 80% (senza condensa)
Accessori inclusi	Piedini in gomma, etichetta di marcatura
Utilizzo	Eventi, studio, broadcasting, professionale
Alimentazione	Nessuna (passivo, non richiede alimentazione)

Domande frequenti - Enz Palmer

Qual è il ruolo dell'interruttore Ground/Lift sul Palmer Enz?

L'interruttore Ground/Lift consente di interrompere la connessione a massa (posizione Lift) o di ripristinarla (posizione GND). Ciò elimina i loop di massa e i ronzii parassiti causati da differenze di potenziale tra i dispositivi collegati.

Il Palmer Enz necessita di alimentazione elettrica?

No, il Palmer Enz è un isolatore di linea passivo. Non necessita di alcuna alimentazione esterna: funziona unicamente grazie al segnale audio trasmesso.

Quali cavi utilizzare per collegare il Palmer Enz?

Utilizzare cavi Cinch (RCA) schermati di buona qualità. Per l'ingresso, collegare la sorgente (computer, scheda audio) alle prese INPUT LEFT/RIGHT. Per l'uscita, collegare le prese OUTPUT LEFT/RIGHT al mixer o all'interfaccia audio.

Posso utilizzare il Palmer Enz con segnali bilanciati (XLR)?

Il Palmer Enz è progettato per segnali asimmetrici su connettori RCA. Per utilizzare segnali bilanciati, è necessario un adattatore o un altro tipo di isolatore.

Come pulire la custodia del Palmer Enz?

Scollegare tutti i cavi. Pulire la custodia con un panno morbido e asciutto. Non utilizzare acqua, solventi o prodotti abrasivi.

Cosa fare in caso di ronzio dopo il collegamento?

Verificare prima che l'interruttore Ground/Lift sia in posizione LIFT per interrompere la massa. Se il ronzio persiste, provare l'altra posizione. Assicurarsi inoltre che i cavi siano schermati e che l'apparecchio non sia posizionato vicino a un trasformatore o a una fonte di campo magnetico.

Il Palmer Enz può essere utilizzato in ambiente esterno?

Sì, nell'intervallo di temperatura da -20 °C a 70 °C, a condizione di rispettare un'umidità relativa inferiore all'80% senza condensa. È destinato a un uso professionale su palco o all'aperto.

Ci sono pezzi di ricambio disponibili per il Palmer Enz?

Il Palmer Enz è un apparecchio robusto senza parti di consumo. In caso di guasto, contattare il rivenditore o il produttore (Adam Hall GmbH) per una riparazione in garanzia o un preventivo.

Qual è la garanzia del Palmer Enz?

La garanzia è fornita da Adam Hall GmbH. Le condizioni sono disponibili sul loro sito: consulta la dichiarazione. In caso di problemi, contatta il tuo partner commerciale.

Come smaltire il Palmer Enz a fine vita?

Non gettarlo nei rifiuti domestici. Conformemente alla direttiva RAEE, depositarlo in un punto di raccolta autorizzato per apparecchiature elettriche ed elettroniche, o riportarlo al rivenditore.

MANUALE UTENTE Enz Palmer

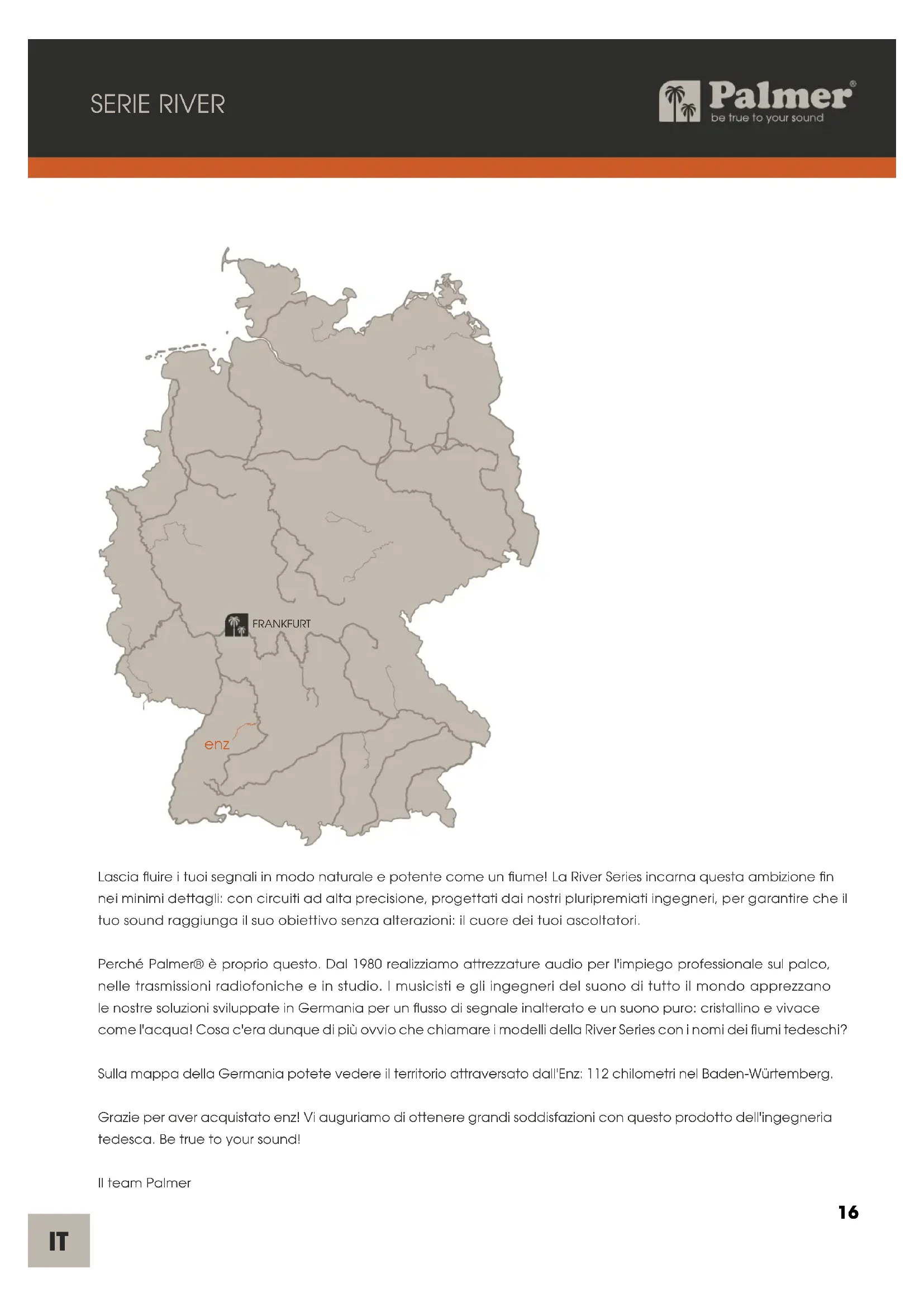

Lascia flire i cui segnali in modo naturale e potente come un fume! La River Series incarna questa ambizione fin nei minimi dettagli: con circuiti ad alta precisione, progettati dai nostri pluripremiati ingegneri, per garantire che il cui sound raggiunga il suo obiettivo sono alterazioni: il cuore dei cui ascoliatori.

Perché Palmer® è proprio quello. Dal 1980 realiziamo attrezzature audio per l'impiego professionale sul palco, nelle trasmissioni radiofoniche e in studio. I musicisti e gli ingegneri del suono di tutto il mondo apprezzano le nostre soluzioni sviluppate in Germania per un flusso di segnale inalterato e un suono puro: cristallino e vivace come l'acqua! Cosa c'era dunque di più ovvio che chiamare i modelli della River Series con i nomi dei fiumi tedeschi?

Sulla mappa della Germania potete vedere il territorio attraversato dall'Enz: 112 chilometri nel Baden-Wurtemberg.

Graie per aver acquistato enz! Vi auguriamo di attenere granidi soddisfazioni con quello prodotto dell'ingegneria tetedesca. Be true to your sound!

ll team Palmer

enz

due canali non bilanziati line isolation box - passiva

UTILIZZO CONFORME

Il prodotto è un appearecchio di TECHNOologia per eventi nonché studi di registrazione, TV e broadcast!

Il prodotto è stato sviluppato per l'uso professionale negli ambiti della Tecnologia per eventi nonché di studi di registrazione, TV e broadcast e non è adatto per l'illuminazione domestica!

Inoltre, quosto prodotto e destinato esclusivamente a utenti qualificati con conoscenze specialistiche in materia di technologia per eventi, studi di registrazione, TV e broadcast!

L'utilizzo del prodotto al di fuori delle condizioni di esercizio e dei dati tecnici specificati è da considerarsi non conforme all'uso previsto!

Si esclude qualsias responsabilita per lesioni e danni materiali diretti e indiretti a seguito di uso non conforme!

Il prodotto non è adatto a:

Persone (compresi i bambini) con capacita fisiche, sensoriali o psichiche ridotte o non provviste delle necessarie conoscenze ed esperienze.
Bambini (ai bambini delve essere vietato giocare con il dispositivo).

INDICAZIONI SULLA SICUREZZA

1. Leggere attentamente il presente manuale d'uso.
2. Conservare tutte leindicazioni e leistruzioni in un luogo sicuro.
3. Attenersi alle istruzioni.
4. Utilizzare il disposativo unicamente nelle modalità previste.
5. Non aprire né modificare il dispositivo.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BABBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BABBINI.

INTRODUZIONE

Separatore di linea a due canali (Line Isolator). Dotata di ingressi e uscite RCA, la Line Isolation Box enz è progettata appositamente per il collegamento di notebook e schede audio a mixer e simili. L'interruttore Ground-Lift per interrompere il collegamento a massa dall'ingresso e dall'uscita consente di eliminare i ritorni di terra e altri segnali di disturbo che possono essere causati, ad esempio, dai computer.

enz

due canali non bilanziati line isolation box - passiva

CONNECTIONI ED ELEMENTI DI COMANDO

1. INPUT LEFT / RIGHT

Ingresso di linea stereo non bilanziato con due prese RCA. Utilizzato un cavo audio stereoschermato per collegare, ad esempio, un notebook alla Line Isolation Box.

2. OUTPUT LEFT / RIGHT

Uscita di linea stereo non bilanziata con due prese RCA. Utilizzare un cavo audio stereoschermato per collegare la Line Isolation Box a un ingresso stereo non bilanziato di un mixer o di un'interfaccia audio.

3. LIFT / GND

Interruttore per scollegare la connessione di terra dell'ingresso e dell'uscita (ground lift). Se non premuto, il collegamento a massa è scollegato; il collegamento è presente quando è premuto. La capacité di prevenir un loop di ronzio usando l'interruttore Ground Lift dipende alla messa a terra dei dispositivi collegati. Pertanto, è possibile che sia l'une che l'altra posizione dell'interruttore siano in grado di ridurre o eliminare efficacamente il ronzio.

ATTENZIONE: Il collegamento di cavi di segnale può causare un notevole rumore. Assicurarsi che durante le operazioni di collegamento i canali di ingresso dei mixer e delle interfacce audio ecc. siano silenziati. In caso contrario, i livelli di rumore possono provocare danni.

NOTA: I campi magneti intensi possono provocare ronzii. Non posizionare quindi la Line Isolation Box in prossimità di forti campi magneti (ad es. trasformatore di rete).

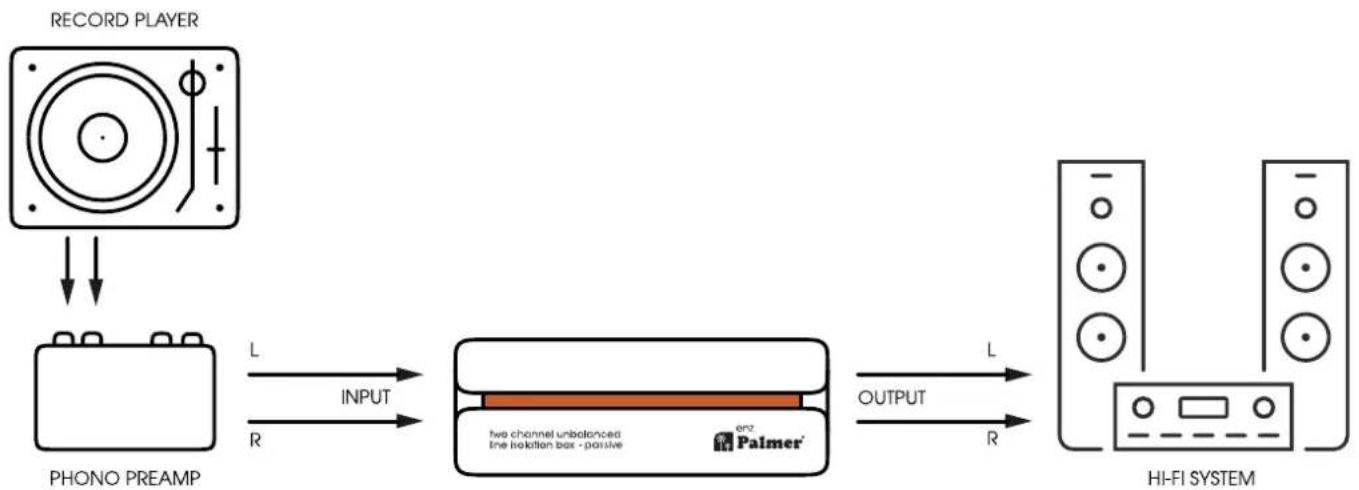

ESEMPI DI CABLAGGIO

DATI TECNICI

INFORMAZIONI GENERALI

Codice articolo PENZ
Tipologia di prodotto Isolatore di linea
Numero canali 2
Tipo passivo
Trasformatore isolato Si
Numero ingressii 2
Tipo di ingresso Non bilanziato
Connettori d'ingresso RCA
Numero uscite 2
Tipo di output Non bilanziato
Connettori d'uscita RCA
Interruttore Ground/Lift Si
Alloggiamento Alluminio estruso
Dimensioni (H/L/P) 140 x 50 x 68 mm
Peso 0,42 kg
Temperatura ambiente (in esercizio) -20°C...70°C
Umidità relativa dell'aria	< 80%, alla condensa
Accessori inclusi	Piedini in gomma, targhetta identificativa (etichet- ta tour)
AUDIO
Max. Livello di ingresso (< 1% THD, 20 Hz)	+14 dBu
Max. Livello di ingresso (<1% THD, 1 kHz)	+32 dBu
Risposta in frequenza (±1 dB, relativa 1 kHz)	5 Hz - 20 kHz
Impedenza di ingresso (1 kHz)	16 kΩ
Impedenza di uscita (1 kHz)	1,3 kΩ
THD (30 Hz, +4 dBu, unitario, non ponderato)	< 0,15 %
THD (1 kHz, +4 dBu, unitario, non ponderato)	< 0,003 %
IMD (SMPTE) (60 Hz/7 kHz, 4:1, +4 dBu)	< 0,003 %
Rapporto trasduttore	1:1

Tutte le misurazioni sono state effettuate con un generatore con impedenza di uscita pari a 600 e carico simmetrico di 20k

SMALTIMENTO

IMBALLAGGIO:

1. Gli imballaggi possono essere ricericlati tramite i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:

1. Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchia ture Elettriche ed Elettroniche nella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchia ture Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato devese sere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smal timento comunale. Vi preghiamo di rispetto le normative in vigore nel Paese di installmente.

2. Rispettore le leggi e i regolamenti sullo smaltimento in vigore nel Paese di installazione.

3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

BATTERIE E PILE:

1. Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Le batterie e le pile devono essere smaltite presso un'azienda di smaltimento autorizzata presso un centro di smaltimento comunale.
2. Rispettare le leggi e i regolamenti sullo smaltimento in vigore nel proprio Paese.
3. I clienti privati sono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.
4. I dispositivi dotati di batterie o pile che non possono essere rimoso dall'utente devono essere portati presso un punto di raccolta per dispositivi elettrici.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH Adam-Hall-Str.1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

Conformità CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direffive (ove pertinenti): Direttiva Bassa tensione (2014/35/UE) Direttiva CEM (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/UE)

Dichiarazione di conformità UE

Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS, possono essere richieste all'indirizzo info@adamhall. com.

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/.

FCC STATEMENT

Questo dispositivo è conforme alla Parte 15 delle Regole FCC. Il funzionamento è soggetti alle due condizioni seguenti:

(1) Il dispositorio non può provocare interferenze dannose, e
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quale che possono causare funzionamento indesiderato.

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.
