Produkttyp	Passiver Zweikanal-Leitungsisolator
Marke	Palmer
Modell	Enz
Kategorie	Professionelles Audiogerät
Anzahl Kanäle	2 (Stereo)
Eingangs-/Ausgangstyp	Unsymmetrisch (RCA Cinch)
Eingangsanschlüsse	2 x Cinch (L/R)
Ausgangsanschlüsse	2 x Cinch (L/R)
Schalter Ground/Lift	Ja, zur Unterbrechung der Masseverbindung
Übersetzungsverhältnis	1:1
Frequenzgang	5 Hz - 20 kHz (±1 dB)
Eingangsimpedanz	16 kΩ (1 kHz)
Ausgangsimpedanz	1,3 kΩ (1 kHz)
Max. Eingangspegel (20 Hz)	+14 dBu (< 1% THD)
Max. Eingangspegel (1 kHz)	+32 dBu (< 1% THD)
Verzerrung (THD) bei 1 kHz	< 0,003%
Verzerrung (IMD)	< 0,003% (SMPTE)
Gehäuse	Stranggepresstes Aluminium
Abmessungen (H × B × T)	140 × 50 × 68 mm
Gewicht	0,42 kg
Betriebstemperatur	-20 °C bis 70 °C
Relative Luftfeuchtigkeit	< 80% (nicht kondensierend)
Mitgeliefertes Zubehör	Gummifüße, Markierungsetikett
Verwendung	Veranstaltung, Studio, Rundfunk, professionell
Stromversorgung	Keine (passiv, benötigt keine Stromversorgung)

Häufig gestellte Fragen - Enz Palmer

Welche Funktion hat der Ground/Lift-Schalter am Palmer Enz?

Der Ground/Lift-Schalter unterbricht die Masseverbindung (Position Lift) oder stellt sie wieder her (Position GND). Dadurch werden Massebrummschleifen und störendes Brummen vermieden, die durch Potenzialunterschiede zwischen angeschlossenen Geräten verursacht werden.

Benötigt der Palmer Enz eine Stromversorgung?

Nein, der Palmer Enz ist ein passiver Leitungsisolator. Er benötigt keine externe Stromversorgung: Er funktioniert ausschließlich durch das übertragene Audiosignal.

Welche Kabel sollten zum Anschließen des Palmer Enz verwendet werden?

Verwenden Sie hochwertige abgeschirmte Cinch (RCA)-Kabel. Verbinden Sie Ihre Quelle (Computer, Soundkarte) mit den INPUT LEFT/RIGHT-Buchsen. Für den Ausgang verbinden Sie die OUTPUT LEFT/RIGHT-Buchsen mit dem Mischpult oder dem Audio-Interface.

Kann ich den Palmer Enz mit symmetrischen Signalen (XLR) verwenden?

Der Palmer Enz ist für unsymmetrische Signale an RCA-Steckern ausgelegt. Für symmetrische Signale benötigen Sie einen Adapter oder einen anderen Isolatortyp.

Wie reinige ich das Gehäuse des Palmer Enz?

Trennen Sie alle Kabel. Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Verwenden Sie weder Wasser noch Lösungsmittel oder Scheuermittel.

Was tun bei Brummen oder Summen nach dem Anschluss?

Überprüfen Sie zunächst, ob der Ground/Lift-Schalter auf LIFT steht, um die Masse zu trennen. Wenn das Brummen anhält, versuchen Sie die andere Position. Stellen Sie außerdem sicher, dass die Kabel abgeschirmt sind und das Gerät nicht in der Nähe eines Trafos oder einer Magnetfeldquelle platziert ist.

Kann der Palmer Enz im Außenbereich verwendet werden?

Ja, im Temperaturbereich von -20 °C bis 70 °C, sofern eine Luftfeuchtigkeit unter 80% ohne Kondensation eingehalten wird. Er ist für den professionellen Einsatz auf der Bühne oder im Freien bestimmt.

Sind Ersatzteile für den Palmer Enz erhältlich?

Der Palmer Enz ist ein robustes Gerät ohne Verschleißteile. Bei einem Defekt wenden Sie sich bitte an Ihren Händler oder den Hersteller (Adam Hall GmbH) für eine Reparatur im Rahmen der Garantie oder einen Kostenvoranschlag.

Wie lautet die Garantie des Palmer Enz?

Die Garantie wird von der Adam Hall GmbH übernommen. Die Bedingungen sind auf ihrer Website verfügbar: siehe Erklärung. Bei Problemen wenden Sie sich an Ihren Geschäftspartner.

Wie entsorge ich den Palmer Enz am Ende seiner Lebensdauer?

Werfen Sie ihn nicht in den Hausmüll. Entsorgen Sie ihn gemäß der WEEE-Richtlinie an einer zugelassenen Sammelstelle für Elektro- und Elektronikaltgeräte oder geben Sie ihn bei Ihrem Händler ab.

BEDIENUNGSANLEITUNG Enz Palmer

BEDIENUNGSPANLEITUNG

USER MANUAL

MANUAL DE USUARIO

MANUEL D'UTILISATEUR

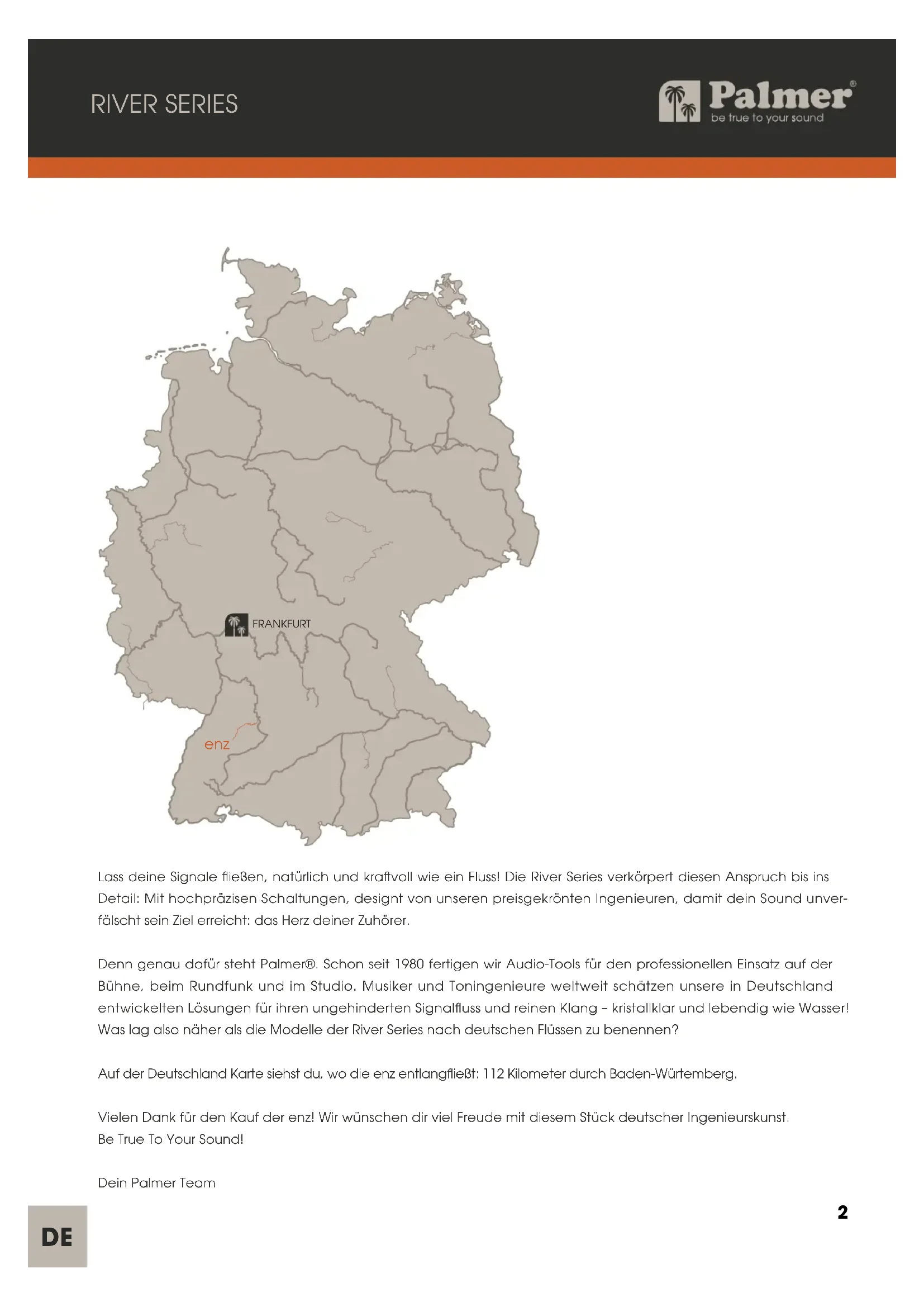

Lass deine Signale flieBen, naturlich und kraftvoll wie ein Fluss! Die River Series verkorpert diesen Anspruch bis ins Detail: Mit hochprüzisen Schaltungen, desigt von unseren preisgekronten Ingenieuren, damit dein Sound unverfalscht sein Ziel erreicht: das Herz deiner Zuhörer.

Denn genau damit steht Palmer. Schon seit 1980 fertigen wir Audio-Tools fur den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signafluss und reinen Klang - kristallkar und lebendig wie Wasser! Was lag also naher als die Modelle der River Series nach deutschen Flüssen zu benennen?

Auf der Deutschland Karte siehst du, wo die enz entlangfieBt: 112 Kilometer durch Baden-Wurtemberg.

Vielen Dank für den Kauf der enz! Wir wünschen dir viel Freude mit thisem Stuck deutscher Ingenieurskunst. Be True To Your Sound!

Dein Palmer Team

enz

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalte geeignet!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zuspielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitungitte sorgfaltig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der davon vorgesehenen Art und Weise.
5. Offnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHALT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MUSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFUHRUNG

Zweikanaliger Trennübertrager (Line Isolator). Ausgestattet mit Cinch Ein- und Ausgangen ist die Line Isolation Box enz speziell für den Anschluss von Notebooks und Soundkarten an Mischpulte u.A. konzipiert. Mit Hilfe des Ground Lift-Schalters zum Trennen der Masseverbindung von Ein- und Ausgang beseitigen Sie Brummschleifen und andere Störsignale, die beispelse weise von Computern verursacht werden können.

enz

ANSCHLUSSE UND BEDIENELEMENTE

1. INPUT LEFT / RIGHT

Unsymmetrischer Stereo-Line-Eingang mit zwei Cinch-Buchsen. Verwenden Sie ein abgeschirmtes Stereo-Audiokabel, um beispelssweise ein Notebook an der Line Isolation Box anzuschreiben.

2. OUTPUT LEFT / RIGHT

Unsymmetrischer Stereo-Line-Ausgang mit zwei Cinch-Buchsen. Verwenden Sie ein abgeschirmtes Stereo-Audiokabel, um die Line Isolation Box an einen unsymmetrischen Stereo-Eingang eines Mischpults oder Audio-Interfaces anzuschreiben.

3.LIFT/GND

Schalter zum Trennen der Masseverbindung von Ein- und Ausgang (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhinden, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht darauf die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.

ACHTUNG: Das Anschlieben von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie daraufauf, dass Eingangskanäle von Mischpulten und Audio-Interfaces usw. bei Steckvorgangen stumm geschalte sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie die Line Isolation Box davon nicht in der Näre von starken Magnetfeldern (z.B. Netztrafo).

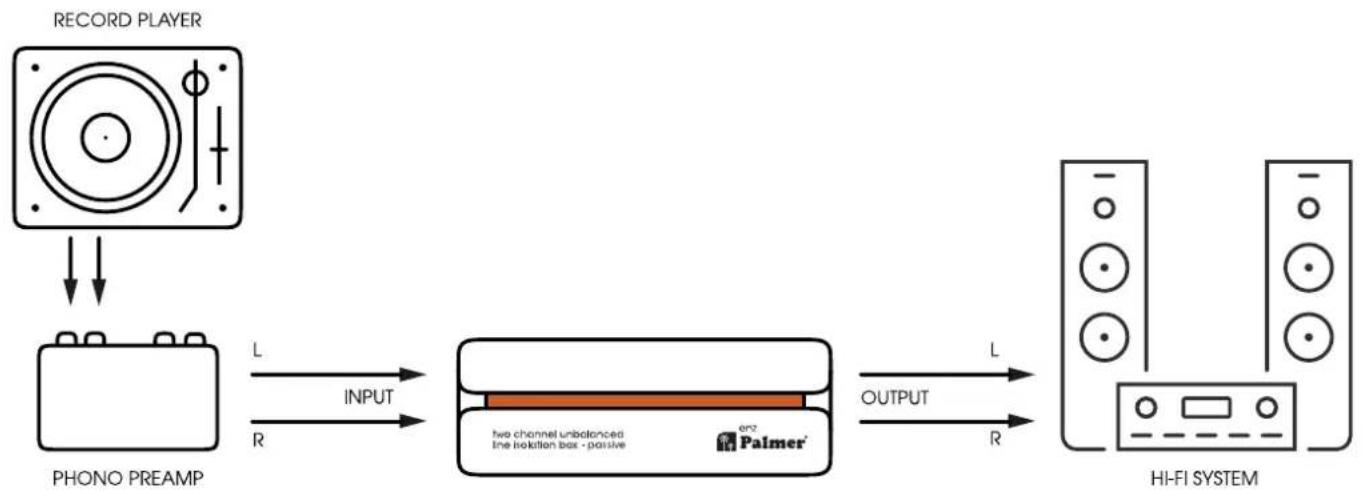

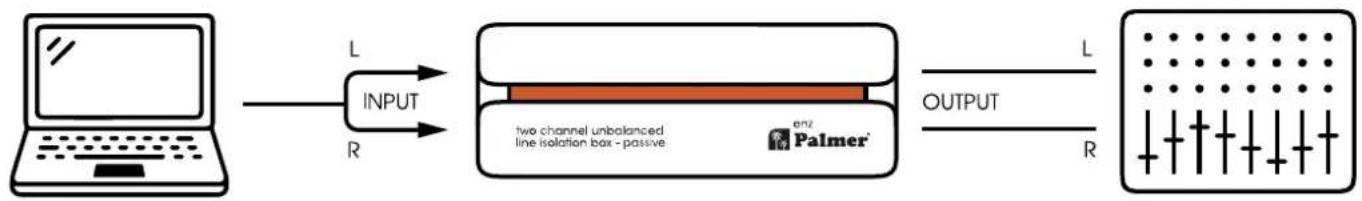

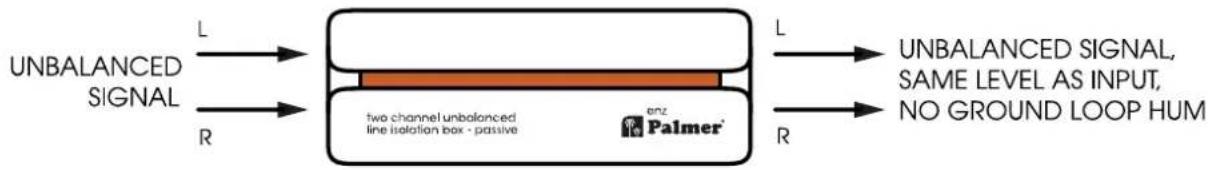

VERKABELUNGSBEISPIELE

TECHNISCHE DATEN

ALLGEMEIN

Artikelnummer PENZ
Produktart Line-Isolator
Anzahl Kanäle 2
Typ passiv
Übertrager isoliert Ja
Anzahl Eingänge 2
Eingangstyp unsymmetrisch
Eingangsanschlüsse Chinch
Anzahl Ausgänge 2
Ausgangstyp unsymmetrisch
Ausgangsanschlüsse Chinch
Ground/Lift Schalter Ja
Gehäuse Aluminium Strangguss
Abmessungen (H/B/T) 140 x 50 x 68 mm
Gewicht 0,42 kg
Umgebungstemperatur im Betrieb -20°C...70°C
Relative Luftfeuchtigkeit	<80%, nicht kondensierend
Enthaltenes Zubeñor Gummifübe, Beschrifungsschild (Tourlabel)
AUDIO
Max. Eingangspegel (< 1% THD, 20 Hz)	+14 dBu
Max. Eingangspegel (< 1% THD, 1 kHz)	+32 dBu

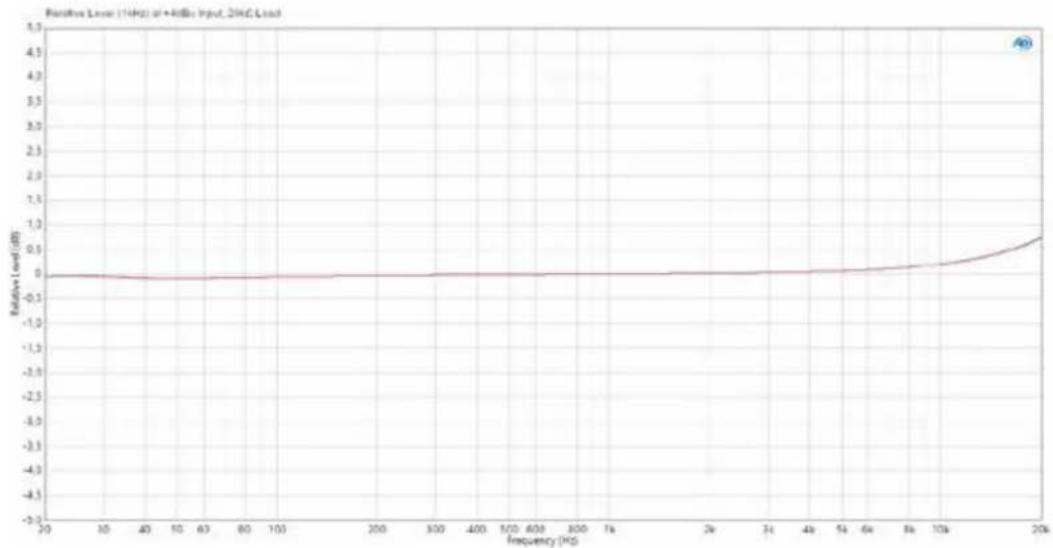

Frequenzgang (±1dB, relative 1kHz)	5 Hz - 20 kHz
Eingangsimpedanz (1 kHz)	16 kΩ
Ausgangsimpedanz (1 kHz)	1,3 kΩ
THD (30 Hz, +4 dBu, unity, ungewichtet)	< 0,15 %
THD (1 kHz, +4 dBu, unity, ungewichtet)	< 0,003 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,003 %
Übertrager-Verhältnis	1:1

Alle Messungen wurden mit einem Generator mit 600 Ω Ausgangsimpedanz und 20 kΩ symmetrischer Last durchgeführt.

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführten werden.
   2.itte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihr Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktivellen Fassung. WEEE-Richtlinie Waste Electrical and Electronic Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs betrieb oder eineCOMMUNALE Entsorgungseinrichtung entsorgt werden.itte beachten Sie geltende Vorschriften in Ihr Land!
2. Beachten Sie alle in Ihr dem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehoren nicht in den Hausmull. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbestrieb oder eineCOMMUNALE Entsorgungs einrichtung entsorgt werden.
2. Beachten Sie alle in Ihr dem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungs-beschänkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklart die Adam Hall GmbH, dass diesen Produkt folgender Richtlinie entspricht (soweit zuteffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklarungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklarungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ heruntergeladen werden.

FCC STATEMENT

DRUCKFEHLER UND IRRTUMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!
