RIVER saar - Audioausrüstung Palmer - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver isolierter Splitter (Y-Box) für Gitarre
Marke	Palmer
Modell	RIVER saar (PSAAR)
Abmessungen	140 x 50 x 98 mm
Gewicht	0,57 kg
Stromversorgung	9-V-Batterie (6LR61) oder Netzteil 9–18 V DC (100 mA mindestens)
Anzahl der Eingänge	1 unsymmetrischer 6,35-mm-Klinkeneingang
Anzahl der Ausgänge	1 isolierter Ausgang (6,35-mm-Klinke) + 1 Thru-Ausgang (6,35-mm-Klinke)
Galvanische Trennung	Ja, durch Transformator
Zusätzliche Funktionen	Polaritätsschalter, Ground-Lift-Schalter
Frequenzgang	20 Hz – 20 kHz (±0,5 dB)
Eingangsimpedanz	1 kΩ
Ausgangsimpedanz	64 Ω
Maximaler Eingangspegel	+24 dBu (1 kHz, <1% THD)
Signal-Rausch-Verhältnis	120 dB
THD+N (1 kHz, +4 dBu)	< 0,0005 %
Gehäuse	Stranggepresstes Aluminium
Betriebstemperatur	-20 °C bis +70 °C
Relative Luftfeuchtigkeit	< 80 %, nicht kondensierend
Verwendungszweck	Professionell: Studio, Bühne, Sendung
Pflege	Mit einem trockenen Tuch reinigen; nicht Feuchtigkeit aussetzen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Reparatur durch autorisierten Techniker
Mitgeliefertes Zubehör	Gummifüße, Kennzeichnungsetikett

Häufig gestellte Fragen - RIVER saar Palmer

Was ist die Hauptfunktion des Palmer RIVER saar?

Der Palmer RIVER saar ist ein aktiver isolierter Splitter (Y-Box) für Gitarre. Er verteilt ein Gitarrensignal auf zwei unabhängige Ausgänge ohne Pegelverlust und ohne Brummschleifen dank eines Isolationstransformators.

Wie wird der RIVER saar Splitter mit Strom versorgt?

Der Splitter kann entweder mit einer 9-V-Batterie (Typ 6LR61) im dafür vorgesehenen Fach oder mit einem externen Netzteil 9-18 V DC (mindestens 100 mA) über die Koaxialbuchse betrieben werden. Der Batteriebetrieb wird empfohlen, um Störungen zu vermeiden.

Wie verwende ich den Polaritätsschalter?

Der Schalter POLARITY invertiert die Polarität des isolierten Ausgangs. Verwenden Sie ihn, wenn beide Ausgänge an Verstärker angeschlossen sind, von denen einer die Phase invertiert, um Bass- und Lautstärkeverluste zu vermeiden.

Wann verwende ich den Ground-Lift-Schalter?

Der Schalter LIFT/GND unterbricht die Masseverbindung zwischen Eingang und isoliertem Ausgang. Aktivieren Sie den Ground Lift (nicht gedrückte Position), um Brummschleifen zu beseitigen. Testen Sie beide Positionen, um diejenige zu finden, die das Rauschen reduziert.

Was tun, wenn die LED beim Drücken des Batterietest-Knopfs nicht leuchtet?

Wenn die LED nicht leuchtet, ist die Batterie leer. Ersetzen Sie sie durch eine neue 9-V-Batterie. Verwenden Sie vorzugsweise Markenbatterien, um Auslaufen zu vermeiden.

Kann ich zwei Verstärker gleichzeitig an den RIVER saar anschließen?

Ja, Sie können einen Verstärker an den OUTPUT-Ausgang und einen anderen an den OUTPUT ISOLATED-Ausgang anschließen. Beide Ausgänge sind galvanisch getrennt, was Brummschleifen vermeidet.

Was ist der Unterschied zwischen dem isolierten Ausgang und dem Thru-Ausgang?

Der OUTPUT-Ausgang (Thru) gibt das Eingangssignal unverändert aus. Der OUTPUT ISOLATED-Ausgang durchläuft einen Isolationstransformator, der Brummschleifen und Masseprobleme beseitigt. Beide sind unsymmetrisch auf 6,35-mm-Klinke.

Wie vermeide ich Störgeräusche beim Anschließen?

Schalten Sie vor dem Anschließen oder Abziehen von Kabeln die Eingangskanäle Ihres Mischpults oder Audio-Interfaces stumm (Mute). Schaltgeräusche können Gehör oder Geräte beschädigen.

Ist der RIVER saar für eine E-Bass geeignet?

Ja, der Splitter akzeptiert alle hochohmigen Instrumente wie E-Gitarren, Bässe, Akustikgitarren mit Tonabnehmer. Sein Frequenzgang reicht bis 20 Hz, perfekt für Bass.

Was tun bei anhaltendem Brummen (Hum)?

Überprüfen Sie zuerst die Stromversorgung (Batterie oder Netzteil). Versuchen Sie, den Ground Lift auf der Rückseite zu aktivieren. Stellen Sie sicher, dass die Kabel abgeschirmt und in gutem Zustand sind. Halten Sie den Splitter von Transformatoren und Magnetfeldquellen fern.

BEDIENUNGSANLEITUNG RIVER saar Palmer

DE BEDIENUNGSANLEITUNG 15

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG 16

BESTIMMUNGSGEMÄSSER GEBRAUCH 16

BEGRIFFS- UND SYMBOLERKLÄRUNGEN 16

SICHERHEITSHINWEISE 17

HINWEISE FÜR ORTSVERÄNDERLICHE INDOOR-GERÄTE 19

LIEFERUMFANG 20

EINFÜHRUNG 20

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 21

HINWEISE 22

VERKABELUNGSBEISPIELE 23

TECHNISCHE DATEN 24

SIGNALFLUSSDIAGRAMM 25

HERSTELLERERKLÄRUNGEN 26

FR MANUEL D'UTILISATION 27

INFORMATIONS SUR CE MANUEL D'UTILISATION 28

UTILISATION PRÉVUE 28

EXPLICATIONS DES TERMES ET DES PICTOGRAMMES 28

CONSIGNES DE SÉCURITÉ 29

NOTES SUR LES APPAREILS PORTABLES POUR INTÉRIEUR 31

CONTENU DU CARTON 32

INTRODUCTION 32

CONNECTEURS, COMMANDES ET INDICATEURS - FACE AVANT 33

REMARQUES 34

EXEMPLES DE CÂBLAGE 35

CARACTÉRISTIQUES TECHNIQUES 36

DIAGRAMME DE FLUX DE SIGNAUX 37

DÉCLARATIONS DU FABRICANT 38

ES MANUAL DE USUARIO 39

Herstellergarantie und Haftungsbeschränkung Manufacturer's warranty & limitation of liability Adam Hall GmbH

Adam-Hall-Str. 1

61627 Neu-Anspach, Germany

Email: [e-mail] / +49 (0)6081 / 9419-0.

Lass deine Signale fließen, natürlich und kraftvoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unverfälscht sein Ziel erreicht: das Herz deiner Zuhörer.

Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signalfluss und reinen Klang – kristallklar und lebendig wie Wasser! Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen?

Auf der Deutschlandkarte siehst du, dass die 235 km lange Saar aus Frankreich kommt und in Deutschland durch das Saarland und Rheinland-Pfalz fließt.

Vielen Dank für den Kauf der saar! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst. Be True To Your Sound!

Dein Palmer Team

saar

Isolierte aktive Gitarren-Splitter Y-Box

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.

Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
▶Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.
Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast!

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden.
▶ Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!
Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!
Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

▶Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen.

Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

Dieses Symbol kennzeichnet ein Gerät, das nur in trockenen Räumen verwendet werden darf.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.
2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen Sie nur geeignete Netzkabel.
3. Um das Gerät vollständig von der Stromversorgung zu trennen, ziehen Sie das Netzkabel oder den Netzadapter aus der Steckdose. Es genügt nicht, den Ein-/Ausschalter am Gerät zu betätigen. Außerdem muss ein angeschlossener Verstärker ebenfalls vom Gerät getrennt werden!
4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out-Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten Sie dabei darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindestabstand 0,3 m.

VORSICHT:

Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
3. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgesehene Verpackungen.
4. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.
5. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.
6. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.
7. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN geeignet.
8. Sofern nicht explizit ausgewiesen, ist das Gerät nicht für den Betrieb unter Marinebedingungen geeignet.

HINWEIS: Bei vom Hersteller vorgesehenen Um- oder Nachrüstsets bzw. Zubehör beachten Sie unbedingt die beiliegende Anleitung.

VORSICHT, HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die zu Gehörschäden führen können. Vermeiden Sie die Belastung durch hohe Lautstärken.

ACHTUNG: Das Anschließen von Signalkabeln und Schaltvorgänge (z.B. Phantomspeisung ein- und ausschalten) können zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass Eingangskanäle (Mischpult, Audio-Interface, Effekt-Gerät usw.) bei Steck- und Schaltvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

WARNUNG: Um das Gerät in einen vollständig spannungsfreien Zustand zu versetzen, ziehen Sie den Netzadapter aus der Steckdose UND trennen einen evtl. angeschlossenen Verstärker vom Gerät.

ACHTUNG: Achten Sie darauf, dass das Gerät im Betrieb nicht verdeckt wird und Luft, speziell bei Rackeinbau, ungehindert zirkulieren kann!

HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie das Gerät daher nicht in der Nähe von starken Magnetfeldern (z.B. Netztrafo).

HINWEISE FÜR ORTSVERÄNDERLICHE INDOOR-GERÄTE:

1. Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert.
2. Dauerbetrieb oder dauerhafte Installation kann zur Beeinträchtigung der Funktion und vorzeitiger Alterung der Geräte führen.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial.

Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Im Lieferumfang des Produkts sind enthalten:

▶1x saar isolierte aktive Gitarren-Splitter Y-Box
Produktdatenblatt
▶Tour Label
▶Gummifüße

EINFÜHRUNG

Der Gitarren-Splitter saar hat die gleiche Grundfunktion wie ein Y-Kabel zur Aufsplittung eines Gitarrensignals, vermeidet aber die üblichen Nachteile wie Soundverlust und Brummschleifenbildung. Durch die aktive Elektronik und den Trenntrafo wird eine gegenseitige Beeinflussung von Verstärkereingängen ausgeschlossen.

DC 9.18V ID TEST 9V BATTERY 1 2 3 4

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE - VORDERSEITE

1. INPUT GUITAR

Instrumenteneingang mit einer 6,3 mm Klinkenbuchse. Schließen Sie ein Instrument (E-Gitarre, E-Akustikgitarre, E-Bass usw.) mit Hilfe eines abgeschirmten Instrumentenkabels an. Wenn der Gitarren-Splitter nicht in Benutzung ist, ziehen Sie ein angeschlossenes Kabel aus der Buchse, um die Batterie von der Elektronik zu trennen.

2. DC 9 - 18V

Kleinspannungbuchse zum Anschließen eines externen Netzteils mit 9 bis 18 Volt Gleichspannung und minimal 100 mA (Polung = Plus außen, Netzteil optional erhältlich). Der Batteriebetrieb ist dem Betrieb mit externem Netzteil vorzuziehen, da der Batteriebetrieb deutlich weniger störanfällig ist.

3. BATTERY TEST

Taster zur Anzeige des Batteriestatus. Ist der Ladestatus ausreichend, leuchtet die zugehörige Anzeige-LED beim Drücken des Tasters orangefarben. Ersetzen Sie die Batterie, wenn die LED beim Drücken des Tasters nicht leuchtet.

4. BATTERIEFACH

Batteriefach für eine 9V Blockbatterie. Verwenden Sie ausschließlich auslaufsichere Markenware. Zum Aus-tauschen der Batterie öffnen Sie das Batteriefach des Geräts, indem Sie den Verriegelungshebel des Batterie-fachdeckels nach unten drücken und den Deckel nach vorne aufklappen. Entnehmen Sie die verbrauchte Batterie und setzen eine frische Batterie ins Batteriefach ein. Achten Sie dabei darauf, dass Batteriepolung und Batteriefachpolung übereinstimmen (siehe Markierung auf dem Batteriefachdeckel). Klappen Sie den Batterie-fachdeckel nun wieder auf das Gehäuse, bis der Verriegelungshebel einrastet. Nutzen Sie das Gerät für längere Zeit nicht, entnehmen Sie bitte die Batterie, um Beschädigungen am Gerät durch eine auslaufende Batterie zu vermeiden.

POLIABILITY LIFT GND ISOLATED 865 7

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE - RÜCKSEITE

5. POLARITY

Schalter zum Einstellen der Polarität des Ausgangs OUTPUT ISOLATED.

Das Umkehren der Polarität kann notwendig sein, wenn über die Ausgänge OUTPUT und OUTPUT ISOLATED zwei Verstärker simultan angesteuert werden, deren Signalverarbeitung nicht mit der gleichen Polarität erfolgt. Signalauslöschungen mit reduzierter Lautstärke und Bassverlust im Gesamtsignal können die Folge sein.

Befindet sich der Schalter in der nicht gedrückten Position, entspricht die Polarität des Ausgangs OUTPUT ISOLATED der Polarität des Ausgangs OUTPUT. Befindet sich der Schalter in der gedrückten Position, wird die Polarität des Ausgangs OUTPUT ISOLATED umgekehrt.

6. LIFT / GND

Schalter zum Trennen der Masseverbindung von Ein- und Ausgang OUTPUT ISOLATED (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.

7. OUTPUT ISOLATED

Das Eingangssignal wird via Trenntrafo über die 6,3 mm Klinkenbuchse ausgegeben.

8. OUTPUT

Das Eingangssignal wird unverändert über die 6,3 mm Klinkenbuchse ausgegeben.

ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass der Eingangskanal (Mischpult, Audio-Interface usw.), sowie am THRU-Ausgang angeschlossene Geräte bei Steckvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

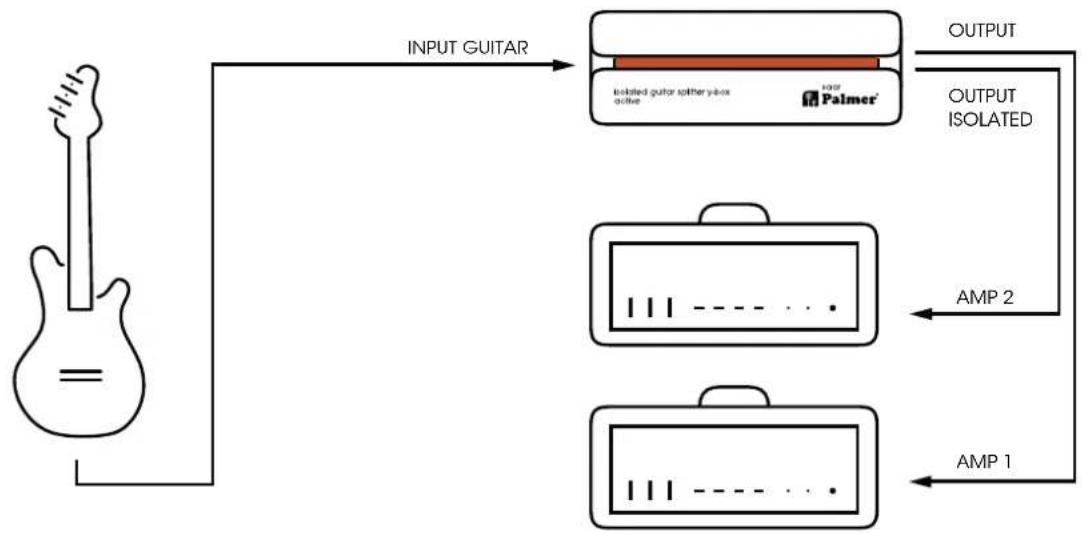

VERKABELUNGSBEISPIELE

Artikelnummer PSAAR
Produktart Splitter
Anzahl Kanäle 1
Typ aktiv
Überträger isoliert ja
Anzahl Eingänge 1
Eingangstyp unsymmetrisch
Eingangsanschlüsse 6,3 mm Klinke
Anzahl isolierter Ausgänge 1
Ausgangstyp unsymmetrisch
Ausgangsanschlüsse 6,3 mm Klinke
THRU-Ausgänge pro Kanal 1
Ground/Lift Schalter ja
Zusätzliche Funktionen Polarität schaltbar
Betriebsspannung 9V Batterie, 9 - 18V externes Netzteil
Leistungsaufnahme	0,5 W
Gehäuse	Aluminium Strangguss
Abmessungen (H/B/T)	140 × 50 × 98 mm
Gewicht	0,57 kg
Umgebungstemperatur (im Betrieb)	-20 °C ...70 °C
Relative Luftfeuchtigkeit	< 80 % (nicht kondensierend)
Enthaltenes Zubehör Gummifüße, Beschriftungsschild

AUDIO

Max. Eingangspegel (< 1% THD, 20 Hz)	+21 dBu
Max. Eingangspegel (< 1% THD, 1 kHz)	+24 dBu
Max. Ausgangspegel (< 1% THD, 1 kHz)	+20 dBu

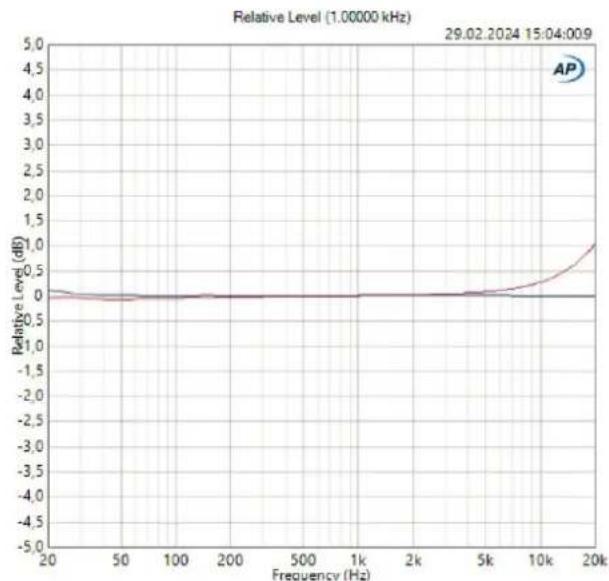

Frequenzgang (±0,5dB, relative 1 kHz)	20 Hz - 20 kHz
Eingangsimpedanz (1 kHz)	1 kΩ
Ausgangsimpedanz (1 kHz)	64 Ω
THD+N (30 Hz, +4 dBu, unity, ungewichtet)	< 0,0006 %
THD+N (1 kHz, +4 dBu, unity, ungewichtet)	< 0,0005 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,0015 %
SNR (+4 dBu, 22 kHz BW, Unity, ungewichtet)	120 dB
Übertrager-Verhältnis	1:1,1

Alle Messungen wurden mit einem Generator mit 600 Ω Ausgangsimpendanz und 1 kΩ symmetrischer Last durchgeführt.

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.

2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronic Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!

2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.

3. Als Privatkunde erhalten Sie formationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbe trieb oder eine kommunale Entsorgungseinrichtung entsorgt werden.

2. Beachten Sie alle in Ihrem Land gel- tenden Entsorgungsgesetze und Vor- schriften.

3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie und Haftungsbeschränkung Adam Hall GmbH Adam-Hall-Str. 1 D-61267 Neu Anspach

E-Mail: [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend): Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/complianceheruntergeladen werden.

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!

Saoar FRANKFURT
