Marca	Palmer
Modello	Elde
Tipo di prodotto	Scatola di direct (DI) passiva a 2 canali
Numero di canali	2
Tipo di ingresso	Asimmetrico, jack 6,35 mm
Tipo di uscita	Simmetrico, XLR 3 poli maschi
Uscite THRU	1 per canale su jack 6,35 mm
Attenuatore (Pad)	0 dB / 30 dB per canale
Ground Lift	Sì, per canale
Isolamento tramite trasformatore	Sì
Dimensioni (AxLxP)	140 x 50 x 128 mm
Peso	0,66 kg
Temperatura di funzionamento	-20°C a +70°C
Umidità relativa	< 80 % senza condensa
Livello di ingresso max (20 Hz, <1% THD)	+20 dBu
Risposta in frequenza (±2 dB)	5 Hz - 80 kHz
Impedenza di ingresso (0 dB Pad)	38,5 kΩ
Impedenza di uscita (0 dB Pad)	25 Ω
THD (30 Hz, +4 dBu)	< 0,03 %
Materiale del contenitore	Alluminio pressofuso monoblocco
Accessori inclusi	Piedini in gomma, etichetta identificativa
Manutenzione	Pulire con un panno asciutto, evitare l'umidità
Sicurezza	Non aprire, tenere fuori dalla portata dei bambini, rispettare le potenze max

Domande frequenti - Elde Palmer

Cos'è la scatola di direct Palmer Elde?

La Palmer Elde è una scatola di direct (DI) passiva a 2 canali, progettata per convertire segnali audio asimmetrici in segnali simmetrici senza alterazione, ideale per strumenti, tastiere e uscite altoparlante.

Come collegare uno strumento all'Elde?

Collegate il vostro strumento all'ingresso INPUT 1 o 2 (jack 6,35 mm) con un cavo schermato. Per un'uscita altoparlante di amplificatore, utilizzate un cavo per altoparlanti e attivate il Pad (30 dB) se necessario.

A cosa serve il selettore PAD?

Il selettore PAD attenua il segnale di ingresso di 30 dB. Usatelo se il livello di ingresso satura lo stadio successivo (console o interfaccia audio).

Qual è la funzione del selettore LIFT/GND?

Il selettore Ground Lift interrompe il collegamento di massa tra ingresso e uscita, permettendo di eliminare i ronzii dovuti ai loop di massa. Provate entrambe le posizioni per vedere quale riduce il rumore.

Posso usare un amplificatore per chitarra a valvole con l'Elde?

Sì, ma attenzione: l'Elde non contiene una resistenza di carico. Dovete collegare un altoparlante o un carico adatto sull'uscita THRU prima di accendere l'amplificatore per evitare di danneggiarlo.

Quale potenza massima dell'amplificatore è supportata?

La potenza massima dell'amplificatore collegato non deve superare 120 W su 8 ohm. L'amplificatore non deve funzionare in modalità bridge.

Quali sono i connettori di uscita?

Le uscite simmetriche sono su connettori XLR 3 poli maschi (OUTPUT 1 e 2). Utilizzate cavi microfonici schermati per collegarli a una console o interfaccia.

Come pulire e mantenere l'Elde?

Pulite il contenitore con un panno asciutto e morbido. Evitate l'umidità e i solventi. Non aprire l'apparecchio. Riponetelo in un luogo asciutto e al riparo dalla polvere.

Quali sono le dimensioni e il peso dell'Elde?

L'Elde misura 140 x 50 x 128 mm (AxLxP) e pesa 0,66 kg. Il suo contenitore è in alluminio pressofuso monoblocco.

L'Elde è adatto per uso domestico?

No, questo prodotto è destinato all'uso professionale (studio, palco, TV, radio). Non è adatto per uso domestico né per persone non addestrate.

MANUALE UTENTE Elde Palmer

Lascia scorrere i segnali, in modo naturale e potente, come un fiume! La Serie River incarna questa affermazione fino all'ultimo dettaglio, con circuiti di alta precisione, progettati dai nostri pluripremiati ingegneri per garantire che il suono arrivi a destinazione: il cuore degli ascoltatori.

Questo è esattamente ciò che promette, e mantiene, Palmer®. Dal 1980 produciamo strumenti audio per l'uso professionale sul palco, nelle trasmissioni e in studio. Le nostre soluzioni, sviluppate in Germania, sono apprezzate da musicisti e tecnici del suono di tutto il mondo per il flusso di segnale continuo e il suono puro, limpido e vibrante come l'acqua. Niente di più logico, quindi, che chiamare i modelli della serie River con i nomi dei fiumi tedeschi.

Guardando la cartina della Germania puoi vedere il percorso del fiume Elde: 208 chilometri attraverso il Meclemburgo-Pomerania Anteriore. Grazie per aver acquistato l'elde! Ci auguriamo che questo gioiello dell'ingegneria tedesca sia di tuo gradimento.

DI Box a 2 canali passiva

USO PREVISTO

Questo prodotto è un dispositivo per la tecnologia degli eventi, ideale anche in studio, per la TV e la radiotrasmissione! Il prodotto è stato sviluppato per l'uso professionale nei campi della tecnologia degli eventi, degli studi, della TV e della radiotrasmissione. Non è adatto all'uso domestico.

Questo prodotto, inoltre, è destinato esclusivamente a utenti qualificati e con conoscenze specialistiche in materia di tecnologia degli eventi, nonché in studio, TV e trasmissione!

Utilizzare il prodotto senza attenersi ai dati tecnici e alle condizioni di esercizio specificate è considerato uso improprio. È esclusa la responsabilità per danni a persone e cose causati da uso improprio.

Il prodotto non è adatto a:

Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
Bambini (ai bambini deve essere vietato giocare con il dispositivo).

ISTRUZIONI DI SICUREZZA

1. Leggere attentamente queste istruzioni.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Utilizzare il dispositivo solo secondo il modo previsto.
5. Non aprire il dispositivo e non cercare di modificarlo.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI.

INTRODUCTION

La DI Box Elde a 2 canali è uno strumento professionale per lo studio e il palcoscenico che converte i segnali audio non bilanciati in segnali audio bilanciati. La DI Box Elde viene utilizzata come connessione per collegare agli ingressi bilanciati di una consolle di mixaggio o di un'interfaccia audio gli strumenti a corda con pick-up (come le chitarre elettroacustiche, le chitarre elettriche e i bassi elettrici) e gli strumenti con uscite di linea (come le tastiere, e le uscite degli altoparlanti di finali di potenza per chitarra). Grazie alla DI Box, i segnali audio possono essere trasmessi senza ronzio anche su lunghe tratte di cavo.

elde

Ingresso audio con presa jack da 6,3 mm.

A. Collegare uno strumento mediante un apposito cavo schermato.
B. Collegare l'uscita degli altoparlanti di un finale di potenza per chitarra utilizzando un cavo per altoparlante. (Suggerimento: premere l'interruttore PAD n. 4).

AVVERTENZA: i finali di potenza non devono essere utilizzati in modalità bridge sulla DI Box.

AVVERTENZA: se un finale di potenza viene utilizzato con la DI Box, il collegamento di terra tra esso e l'uscita deve essere scollegato (interruttore n. 6 in posizione LIFT non premuto).

AVVERTENZA: la potenza di un finale di potenza collegato non deve superare i 120 W a 8 Ω.

ATTENZIONE: se si utilizza un finale di potenza a valvole, tenere presente che non ci sono valvole nel circuito della DI Box. Per evitare di danneggiare il finale di potenza, prima di accenderlo collegare alla presa jack THRU un altoparlante per chitarra idoneo, oppure una resistenza di carico adeguata, per zo di un cavo per altoparlanti.

2. THRU 1 / THRU 2

I segnali di ingresso vengono emessi invariati dalle prese jack da 6,3 mm.

3. OUTPUT 1 / OUTPUT 2

Uscite audio bilanciate con connettori XLR maschi a 3 pin. Utilizzare un cavo schermato bilanciato (ad esempio un cavo per microfono) per collegare la DI Box agli ingressi bilanciati di una consolle di mixaggio o di un'interfaccia audio.

4. PAD 1 / PAD 2 (dispositivo di attenuazione passiva)

Portare l'interruttore corrispondente in posizione premuta per abbassare il livello del segnale di uscita di 30 dB. Abbassare il livello di uscita è necessario se lo stadio di ingresso del canale del mixer o dell'interfaccia audio collegata è sovraccarico.

5. LIFT / GND 1 - LIFT / GND 2

Interruttore per scollegare il collegamento a terra dell'ingresso e dell'uscita del canale corrispondente (ground lift). In posizione non premuta, il collegamento a terra è scollegato; il collegamento si stabilisce premendo l'interruttore. La possibilità di evitare il brusio di massa quando si utilizza l'interruttore ground lift dipende dalla messa a terra del dispositivo collegato. È quindi possibile che l'interruttore riesca a ridurre o eliminare efficacemente il brusio quando è sollevato o abbassato, a seconda della situazione.

CAUTELA: il collegamento dei cavi di segnale può provocare notevole rumore. Assicurarsi che il canale d'ingresso (consolle di mixaggio, interfaccia audio, ecc.) e l'uscita THRU siano silenziati quando sono collegati, altrimenti i livelli di rumore potrebbero causare danni.

NOTA: campi magnetici forti possono causare ronzii. Non collocare quindi la DI Box in prossimità di forti campi magnetici (ad esempio il trasformatore di rete).

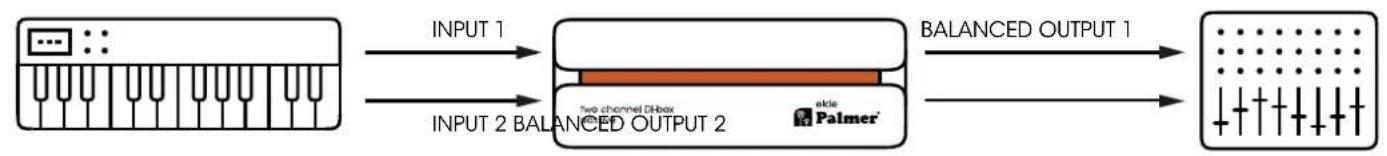

ESEMPI DI CABLAGGIO


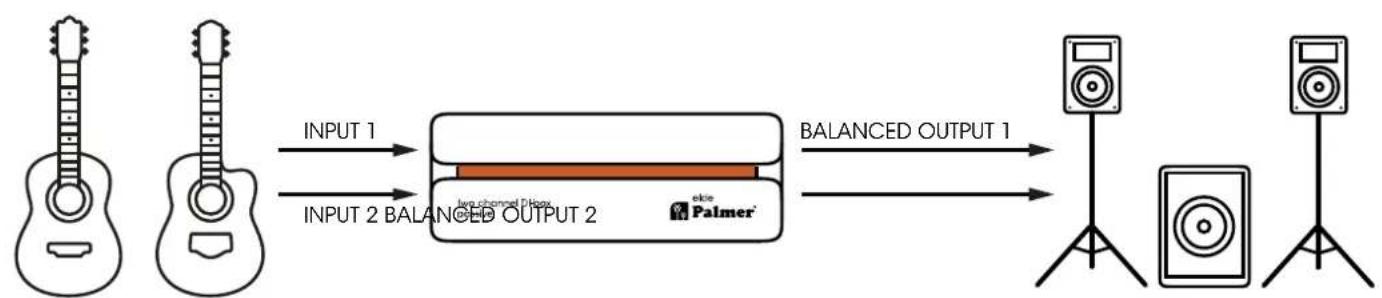


DATI TECNICI

DATI GENERALI

Codice prodotto PELDE

Tipologia di prodotto DI Box

Numero di canali 2

Tipo passivo

Trasformatore di isolamento sì

Numero di ingressi 2

Tipo di ingresso non bilanciato

Connessioni di ingresso Jack da 6,3 mm

Numero di uscite 2

Tipo di uscita bilanciato

Connessioni di uscita XLR

Uscite THRU per canale 1

Attenuazione d'ingresso (PAD) 0 dB / 30 dB

Interruttore ground/lift	sì
Alloggiamento	Colata continua di alluminio
Dimensioni (H/L/P)	140 × 50 × 128 mm
Peso	0,66 kg
Temperatura ambiente per il funzionamento	Da -20 °C a 70 °C
Umidità relativa dell'aria	< 80% senza formazione di condensa
Accessori inclusi	Piedini in gomma, etichetta con diciture

AUDIO

Livello massimo di ingresso (< 1% THD, 20 Hz)	+20 dBu
Livello massimo di ingresso (< 1% THD, 1 kHz)	+32 dBu

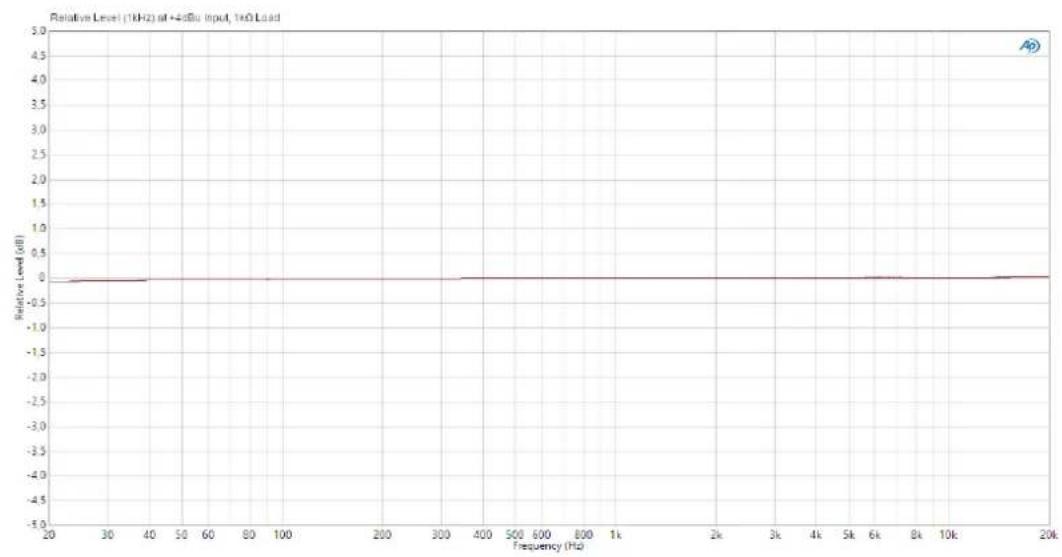

Risposta in frequenza (± 2 dB, relativa a 1 kHz)	5 Hz - 80 kHz
Impedenza d'ingresso (1 kHz, impostazione: 0 dB PAD)	38,5 kΩ
Impedenza di uscita (1 kHz, impostazione: 0 dB PAD)	25 Ω
THD (30 Hz, +4 dBu, unità, non pesato)	< 0,03%
THD (1 kHz, +4 dBu, unità, non pesato)	< 0,002%
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,002%
Rapporto del trasformatore	10:1

Tutte le misurazioni sono state eseguite con un generatore con impedenza di uscita di 600 Ω e carico bilanciato di 1 kΩ.

1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:

1. Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchiature Elettriche ed Elettroniche nella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Vi preghiamo di rispet tare le normative in vigore nel Paese di installazione.

2. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.

3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

BATTERIE E PILE:

1. Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Le batterie e le pile devono essere smaltite presso un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale.

2. Rispettare le leggi sullo smaltimento in vigore nel proprio Paese.

3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

4. I dispositivi dotati di batterie o pile che non possono essere rimosse dall'utente devono essere portati presso un punto di raccolta per dispositivi elettrici.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH Adam-Hall-Str. 1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

CONFORMITÀ CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinenti): Direttiva Bassa tensione (2014/35/UE) Direttiva CEM (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/UE)

DICHIARAZIONE DI CONFORMITÀ UE

Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS possono essere richieste all'indirizzo [e-mail]. Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/.

FCC STATEMENT

Questo dispositivo è conforme alla Parte 15 delle Regole FCC. Il funzionamento è soggetto alle due condizioni seguenti:

(1) Il dispositivo non può provocare interferenze dannose, e
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare funzionamento indesiderato.

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.

elde FRANKFURT
