Elde - Sprzęt audio Palmer - Bezpłatna instrukcja obsługi

Marka	Palmer
Model	Elde
Typ produktu	Pasywna skrzynka DI 2-kanałowa
Liczba kanałów	2
Typ wejścia	Niesymetryczne, jack 6,35 mm
Typ wyjścia	Symetryczne, XLR 3-pin męskie
Wyjścia THRU	1 na kanał na jack 6,35 mm
Tłumik (Pad)	0 dB / 30 dB na kanał
Ground Lift	Tak, na kanał
Izolacja transformatorowa	Tak
Wymiary (WxSxG)	140 x 50 x 128 mm
Waga	0,66 kg
Temperatura pracy	-20°C do +70°C
Wilgotność względna	< 80 % bez kondensacji
Maksymalny poziom wejścia (20 Hz, <1% THD)	+20 dBu
Pasmo przenoszenia (±2 dB)	5 Hz - 80 kHz
Impedancja wejściowa (0 dB Pad)	38,5 kΩ
Impedancja wyjściowa (0 dB Pad)	25 Ω
THD (30 Hz, +4 dBu)	< 0,03 %
Materiał obudowy	Aluminium odlewane monoblok
Dołączone akcesoria	Gumowe nóżki, etykieta identyfikacyjna
Konserwacja	Czyścić suchą ściereczką, unikać wilgoci
Bezpieczeństwo	Nie otwierać, trzymać poza zasięgiem dzieci, przestrzegać maksymalnych mocy

Często zadawane pytania - Elde Palmer

Czym jest skrzynka DI Palmer Elde?

Palmer Elde to pasywna skrzynka DI 2-kanałowa, zaprojektowana do konwersji niesymetrycznych sygnałów audio na symetryczne bez zniekształceń, idealna do instrumentów, keyboardów i wyjść głośnikowych.

Jak podłączyć instrument do Elde?

Podłącz instrument do wejścia INPUT 1 lub 2 (jack 6,35 mm) za pomocą ekranowanego kabla. W przypadku wyjścia głośnikowego wzmacniacza użyj kabla głośnikowego i włącz Pad (30 dB) w razie potrzeby.

Do czego służy przełącznik PAD?

Przełącznik PAD tłumi sygnał wejściowy o 30 dB. Użyj go, jeśli poziom wejścia przesterowuje następny stopień (mikser lub interfejs audio).

Jaka jest funkcja przełącznika LIFT/GND?

Przełącznik Ground Lift przerywa połączenie masy między wejściem a wyjściem, umożliwiając eliminację brumu spowodowanego pętlami masy. Wypróbuj obie pozycje, aby sprawdzić, która redukuje szum.

Czy mogę używać wzmacniacza gitarowego lampowego z Elde?

Tak, ale uwaga: Elde nie zawiera rezystora obciążającego. Przed włączeniem wzmacniacza należy podłączyć głośnik lub odpowiednie obciążenie do wyjścia THRU, aby uniknąć uszkodzenia.

Jaka maksymalna moc wzmacniacza jest obsługiwana?

Maksymalna moc podłączonego wzmacniacza nie może przekraczać 120 W przy 8 omach. Wzmacniacz nie może pracować w trybie zmostkowanym.

Jakie są złącza wyjściowe?

Symetryczne wyjścia znajdują się na gniazdach XLR 3-pin męskich (OUTPUT 1 i 2). Użyj ekranowanych kabli mikrofonowych do połączenia z mikserem lub interfejsem.

Jak czyścić i konserwować Elde?

Czyść obudowę suchą, miękką ściereczką. Unikaj wilgoci i rozpuszczalników. Nie otwieraj urządzenia. Przechowuj w suchym miejscu, z dala od kurzu.

Jakie są wymiary i waga Elde?

Elde ma wymiary 140 x 50 x 128 mm (WxSxG) i waży 0,66 kg. Jego obudowa jest z odlewanego aluminium monoblok.

Czy Elde nadaje się do użytku domowego?

Nie, ten produkt jest przeznaczony do użytku profesjonalnego (studio, scena, TV, radio). Nie nadaje się do użytku domowego ani dla osób nieprzeszkolonych.

INSTRUKCJA OBSŁUGI Elde Palmer

Niech Państwa sygnały płyną, naturalnie i z mocą, jak rzeka! Seria River ucieśnia to twierdzenie w najdrobniejszych szczegółach: posiada wysoce precyzyjne obwody, zaprojektowane przez naszych nagradzanych inżynierów, aby zapewnić, że Państwa dźwięk dotrze do celu - do serc słuchaczy.

To właśnie oznacza Palmer®. Od 1980 r. produkujemy narzędzia audio do profesjonalnego użytku na scenie, w telewizji i w studio. Muzycy i inżynierowie dźwięku na całym świecie cenią nasze rozwiązania opracowane w Niemczech za niezaktócony przepływ sygnału i czysty dźwięk - tak krystalicznie czysty i żywy jak woda! Cóż więc było bardziej logicznego niż nazwanie modeli serii River nazwami niemieckich rzek?

Na mapie Niemiec można zobaczyć, gdzie płynie Elde: 208 kilometrów przez Meklemburgię-Pomorze Zachodnie. Dziękujemy za zakup elde! Mamy nadzieję, że spodoba się Państwu ten „kawałek” niemieckiej inżynierii. Bądźcie wierni swojemu brzmieniu!

Państwa Zespół Palmer

elde

2-Kanałowy DI Box pasywny

ZAMIERZONE ZASTOSOWANIE

Produkt ten jest urządzeniem dla techniki eventowej, jak również do studia, telewizji i transmisji! Produkt ten został opracowany z myślą o profesjonalnym zastosowaniu w dziedzinie techniki eventowej, studyjnej, telewizyjnej i transmisyjnej. Nie nadaje się do użytku domowego!

Ponadto produkt ten przeznaczony jest wyłącznie dla wykwalifikowanych użytkowników posiadających specjalistyczną wiedzę z zakresu techniki eventowej, jak również studio, telewizji i transmisji!

Użytkowanie produktu poza podanymi danymi technicznymi i warunkami eksploatacji uważa się za niewłaściwe! Wyklucza się odpowiedzialność za szkody osobowe i rzeczowe osób trzecich spowodowane niewłaściwym użytkowaniem!

Produkt nie jest odpowiedni dla:

Użytkowania przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umystowych lub z brakiem doświadczenia i wiedzy.
Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

INSTRUKCJE BEZPIECZEŃSTWA

1. Proszę uważnie przeczytać te instrukcje.
2. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.
3. Proszę postępować zgodnie z instrukcją.
4. Urządzenie należy używać tylko w zalecany sposób.
5. Nie otwierać urządzenia i nie wykonywać żadnych modyfikacji.

NIEBEZPIECZEŃSTWO ZADŁAWIENIA! PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI I MATERIAŁY OPAKOWANIOWE, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE! TORBY PLASTIKOWE MUSZĄ BYĆ PRZECHOWYWANE W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

WPROWADZENIE

2-kanałowy DI box elde to profesjonalne narzędzie do studia i na scenę, które przekształca niezbalansowane sygnały audio w sygnały zbalansowane. Elde DI box służy jako łącznik do podłączenia instrumentów strunowych z przetwornikami - takich jak gitary elektroakustyczne, gitary elektryczne i basy elektryczne, instrumentów z wyjścia- mi liniowymi, takich jak keyboardy, oraz wyjść głośnikowych wzmacniaczy gitarowych - do zbalansowanych wejść konsoli mikserskiej lub interfejsu audio. Za pomocą DI box można również przesyłać sygnały audio bez generowania szumów na długich odcinkach kabli.

elde

2-Kanałowy DI Box pasywny

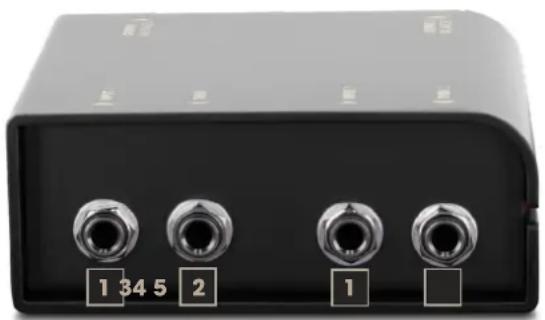

Wejście audio z gniazdem jack 6,3 mm.

A. Podłączyć instrument za pomocą ekranowanego kabla instrumentu.
B. Podłączyć wyjście głośnikowe wzmacniacza gitarowego za pomocą kabla głośnikowego. (Wskazówka: Nacisnąć przełącznik PAD nr 4).

OSTRZEŻENIE: Wzmacniacze mocy nie mogą pracować w trybie zmostkowanym z DI box.

OSTRZEŻENIE: Jeżeli wzmacniacz jest beschugiwany za pomocą DI box, połączenie masy pomiędzy wejściem ciem musi być odłączone (przełącznik nr 6 w pozycji niewciśniętej LIFT).

OSTRZEŻENIE: Moc podłączonego wzmacniacza nie może przekraczać 120 W przy 8 Ohm.

UWAGA: W przypadku stosowania wzmacniacza lampowego: w obwodzie DI box nie ma lampy! Aby zapobiec uszkodzeniu wzmacniacza, przed jego włączeniem należy podłączyć odpowiednią kolumnę gitarową lub odpowiedni rezystor obciążający do gniazda THRU za pomocą kabla głośnikowego.

2. THRU 1 / THRU 2

Sygnały wejściowe są wyprowadzane bez zmian przez gniazda jack 6,3 mm.

3. OUTPUT 1 / OUTPUT 2

Zbalansowane wyjścia audio z męskimi 3-pinowymi złączami XLR. Należy stosować zbalansowany, ekranowany kabel (np. kabel mikrofonowy) aby podłączyć DI box do zbalansowanych wejść konsoli mikerskiej lub interfejsu audio.

4. PAD 1 / PAD 2 (Tłumik pasywny)

Przesunąć odpowiedni przełącznik do pozycji wciśniętej, aby obniżyć poziom sygnału wyjściowego o 30 dB. Obniżenie poziomu sygnału wyjściowego jest konieczne, jeżeli stopień wejściowy kanału podłączonego miksera lub interfejsu audio jest przesterowany.

5. LIFT / GND 1 - LIFT / GND 2

Przetącznik do odłączania uziemienia wejścia i wyjścia odpowiedniego kanału (podnoszenie masy).

W pozycji nie wciśniętej, połączenie z masą jest rozłączone; połączenie zostaje nawiązane po wciśnięciu przełącznika. Możliwość zapobiegania pętli szumów za pomocą przełącznika uziemienia zależy od uziemienia podłączonego urządzenia. Jest więc możliwe, że przełącznik jest w stanie skutecznie zmniejszyć lub wyeliminować szumy, gdy jest nie wciśnięty lub wciśnięty, w zależności od okoliczności.

UWAGA: Podłączenie kabli sygnałowych może spowodować znaczny hałas. Proszę się upewnić, że kanał wejściowy (konsola mikserka, interfejs audio itp), jak również wyjście THRU są wyciszone, gdy dokonujemy podłączenia. W przeciwnym razie poziom hałasu może spowodować uszkodzenia.

UWAGA: Silne pola magnetyczne mogą powodować generowanie szumu. Dlatego nie należy umieszczać DI Box w pobliżu źródeł silnych pół

PRZYKŁADY OKABLOWANIA

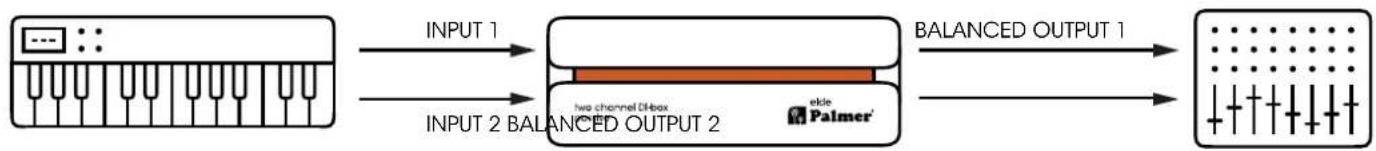

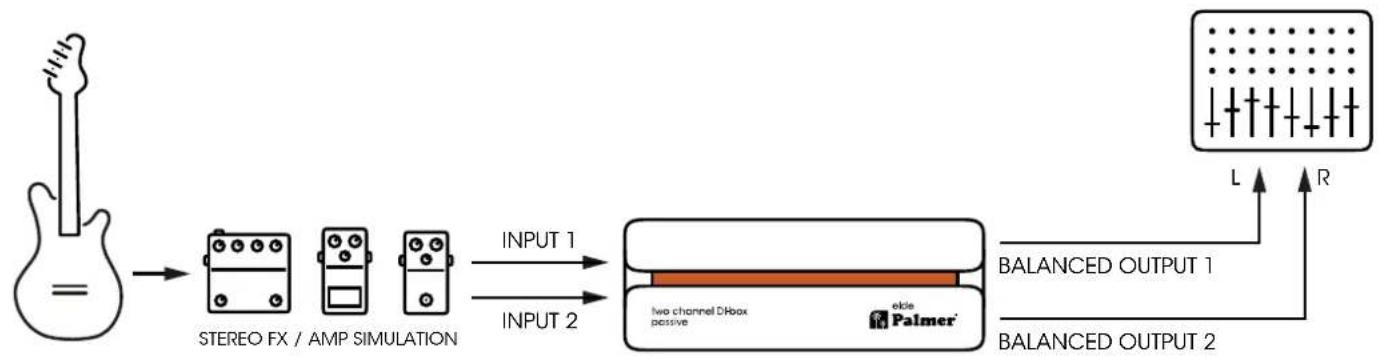

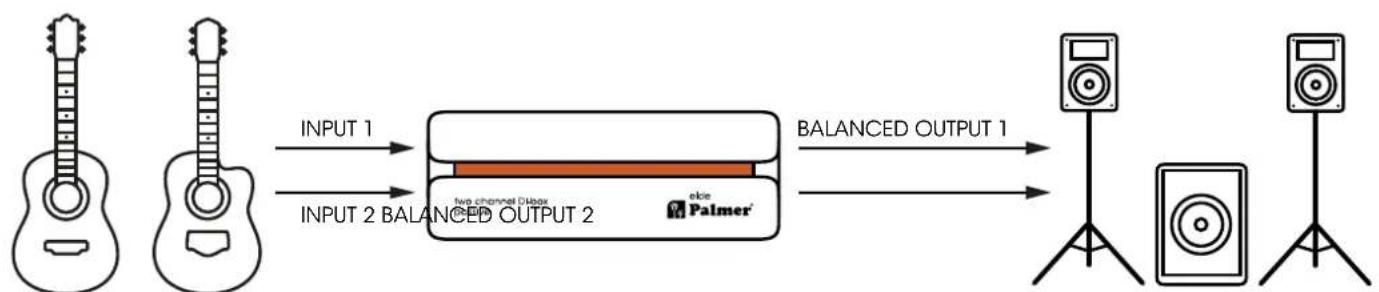


DANE TECHNICZNE

OGÓLNA CHARAKTERYSTYKA

Numer produktu PELDE
Typ produktu	DI box
Liczba kanałów	2
Typ	pasywny
Transformer izolowany	tak
Liczba wejść	2
Typ wejścia	niezbalansowane
Przyłącza wejściowe	jack 6,3 mm
Liczba wyjść	2
Typ wyjścia	zbalansowane
Przyłącza wyjściowe	XLR
Wyjścia THRU na kanał	1.
Tłumienie wejścia (pad)	0 dB / 30 dB
Przełącznik uziemienia	tak
Obudowa	Odlew aluminiowy
Wymiary (wys. / szer. / gł.)	140 x 50 x 128 mm
Waga	0.66 kg
Temperatura otoczenia podczas pracy	-20°C...70°C
Względna wilgotność powietrza	< 80% bez kondensacji
Dotączone akcesoria	Gumowe nóżki, etykięta z opisem
AUDIO
Maks. Poziom wejściowy (< 1% THD, 20 Hz)	+20 dBu
Maks. Poziom wejściowy(< 1% THD, 1 kHz)	+32 dBu

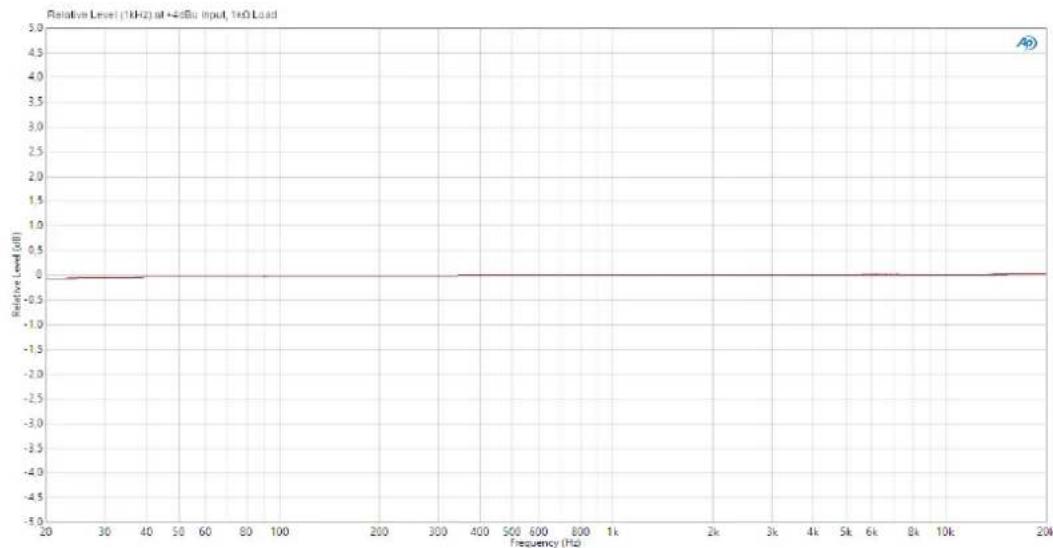

Pasmo przenoszenia(±2dB, względne 1kHz)	5 Hz - 80 kHz
Impedancja wejściowa(1 kHz, ustawienie: 0 dB PAD)	38.5 kΩ
Impedancja wyjściowa(1 kHz, ustawienie: 0 dB PAD)	25 Ω
THD (30 Hz, +4 dBu, ujednolicona, nieważona)	< 0.03 %
THD (1 kHz, +4 dBu, ujednolicona, nieważona)	< 0.002 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0.002 %
Przełożenie transformatora	10:1

Wszystkie pomiary zostały wykonane przy użyciu generatora o impedancji wyjściowej 600 Ω i obciążeniu zrównoważonym 1 kΩ.

1. Opakowania mogą być przekazywane do systemu recyklingu zwykłymi kanałami utylizacji. Opakowania można oddać do recyklingu.

2. Należy oddzielić opakowanie zgodnie z przepisami dotyczącymi utylizacji i przepisami dotyczącymi recyklingu, obowiązującymi w danym kraju

URZĄDZENIE:

1. To urządzenie podlega przepisom europejskim Dyrektywa w sprawie zużyłego sprzętu elektrycznego i elektronicznego w obowiązującej w danym momencie wersji. Dyrektywa WEEE w sprawie zużyłego sprzętu elektrycznego i elektronicznego. Zużyłego sprzętu nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Stare urządzenie należy zutylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów. Należy przestrzegać przepisów obowiązujących w danym kraju!

2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących w kraju użytkowania.

3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt, lub od odpowiednich władz lokalnych.

BATERIE I AKUMULATORY:

1. Baterii i akumulatorów nie wolno wyrzucać z odpadami domowymi. Baterie i akumulatory należy utylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów.

2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących Prawo i przepisy dotyczące utylizacji.

3. Klient prywatny otrzyma informacje na temat przyjaznych dla środowiska sposobów usunięcia produktu od sprzedawcy, u którego zakupił produkt, lub od odpowiednich władz lokalnych.

4. Urządzenia zawierające baterie lub akumulatory, których użytkownik nie może wyjąć, należy oddać do punktu zbiórki urządzeń elektrycznych.
