MODE D'EMPLOI Elde Palmer
Laissez vos signaux couler, naturellement et puissamment comme une rivière ! La série River illustre cette expression jusque dans les moindres détails : elle utilise des circuits audio de haute précision, conçus par nos ingénieurs maintes fois récompensés, afin de garantir que votre son atteindra sa destination - le cœur de vos auditeurs.
C'est là précisément la vocation de Palmer®. Depuis 1980, nous fabriquons des outils audio destinés à une utilisation professionnelle sur scène, en radio/télévision et en studio. Les musiciens et ingénieurs du son du monde entier apprécient nos solutions développées en Allemagne pour leur respect des signaux audio et leur pureté sonore - un son aussi pur, clair et vivant que l'eau d'une rivière ! Alors quoi de plus logique que de donner aux différents modèles de la série River des nom de rivières allemandes ?
Regardez sur une carte de l'Allemagne : l'Elde coule sur 208 kilomètres à travers le Land de Mecklembourg-Poméranie occidentale. Merci d'avoir acheté l'elde ! Nous espérons que vous apprécierez cet exemple de l'ingénierie allemande. Soyez fidèle à votre son !
Bien à vous, l'équipe Palmer
elde
Boîte de direct (DI) 2 canaux passive
UTILISATION PRÉVUE
Ce produit est un appareil destiné à l'événementiel, le studio d'enregistrement, la télévision et la radio.
Ce produit a été développé pour une utilisation professionnelle dans les domaines de l'événementiel, du studio d'enregistrement, de la télévision et de la radio. Il ne convient pas à une utilisation domestique.
En outre, ce produit est exclusivement destiné à des utilisateurs qualifiés possédant des connaissances spécialisées en matière de technologie événementielle, de studio d'enregistrement, de télévision et de radio.
L'utilisation du produit en dehors du contexte technique et des conditions de fonctionnement spécifiées est considérée comme inappropriée. Toute responsabilité pour les dommages et les dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.
Le produit ne convient pas :
À une utilisation par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances. Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).
CONSIGNES DE SÉCURITÉ
- Lisez attentivement ces instructions.
- Conservez toutes les informations et instructions en lieu sûr.
- Suivez les instructions.
- N'utilisez l'appareil que de la manière prescrite.
- N'ouvrez pas l'appareil et n'effectuez aucune modification.
RISQUE D'ÉTOUFFEMENT ! GARDER HORS DE PORTÉE DES ENFANTS ! CE PRODUIT CONTIENT DE PETITS COMPOSANTS ET DES MATÉRIAUX D'EMBALLAGE SUSCEPTIBLES D'INGESTION ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !
INTRODUCTION
La boîte de direct (DI) 2 canaux elde est un outil professionnel pour le studio et la scène, qui convertit les signaux audio asymétriques en signaux audio symétriques, sans aucune altération. Le résultat est une gamme dynamique étendue et une excellente résistance à l'écrêtage. La boîte de direct (DI) 2 canaux elde permet de relier dans les meilleures conditions, sans aucune altération du signal audio, des instruments à cordes dotés de capteurs – par exemple, les guitares électro-acoustiques, les guitares électriques et les basses électriques –, des instruments avec sorties ligne, tels que les claviers, et des sorties haut-parleur des amplificateurs de guitare, aux entrées symétriques d'une console de mixage ou d'une interface audio. La boîte de direct permet également de transporter des signaux audio sur de grandes longueurs de liaison sans ronflette ni parasites.
elde
Boîte de direct (DI) 2 canaux passive

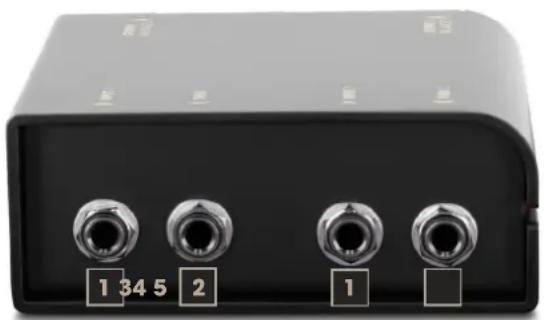

Entrée audio sur embase jack 6,35 mm.
A. Connectez un instrument à l'aide d'un câble d'instrument blindé.
B. Connectez la sortie haut-parleur d'un amplificateur de guitare à l'aide d'un câble de haut-parleur. (Conseil : appuyez sur le sélecteur PAD n° 4).
AVERTISSEMENT: L'amplificateur branché sur la boîte de direct pas travailler en mode bridgé (pont).
AVERTISSEMENT: Lorsque vous utilisez un amplificateur avec la boîte de direct, est utilisé à l'aide du boîtier DI, la liaison de masse entre l'entrée et la sortie doit être coupée (sélecteur n°6 en position LIFT, non enfoncée).
AVERTISSEMENT: La puissance maximale de l'amplificateur connecté ne doit pas dépasser 120 W sur 8 ohms.
ATTENTION: Dans lecas d'un amplificateur guitare à lampe ; le circuit de la boîte de direct ne contient pas de résistance de charge. Pour éviter d'endommager l'amplificateur, vous devez, avant de l'allumer, insérer un haut-parleur de guitare approprié ou une résistance de charge de valeur adaptée sur le jack, à l'aide d'un câble haut-parleur.
2. THRU 1 / THRU 2
Les signaux d'entrée sont renvoyés sans modification sur les embases jack 6,35 mm.
3. OUTPUT 1 / OUTPUT 2
Sorties symétriques sur embases XLR 3 points mâles. Utilisez un câble audio symétrique blindé (par exemple, un câble micro) pour connecter la boîte de direct à l'entrée symétrique d'une console de mixage ou d'une interface audio.
4. PAD 1 / PAD 2 (atténuateur passif)
Placez le sélecteur correspondant en position enfoncée pour atténuer le niveau du signal de sortie de 30 dB. Atténuer le niveau de sortie est nécessaire si l'étage d'entrée de la voie de la table de mixage ou du canal de l'interface audio connectée est saturé.
5. LIFT / GND 1 - LIFT / GND 2
Sélecteur de levage de masse, permettant d'interrompre la liaison de masse entre l'entrée et de la sortie (Ground Lift) En position non enfoncée, la connexion masse audio/terre du châssis/secteur est interrompue ; elle est établie lorsque le sélecteur est enfoncé. Selon que l'appareil connecté est relié à la terre ou non, le sélecteur de levage de masse (ground lift) peut permettre d'éviter des ronflettes (boucles de masse). Selon le cas, la réduction/élimination de ronflettes peut survenir lorsque le sélecteur se trouve en position haute ou basse.
ATTENTION: L'insertion de connecteurs dans les embases peut provoquer un bruit parasite de fort niveau Assurez-vous que les canaux d'entrée le canal d'entrée (console de mixage, interface audio, etc.), ainsi que la sortie THRU, sont coupés (Mute) lors de la connexion. Dans le cas contraire, les bruits parasites de au élevé survenant lors de l'insertion des connecteurs peuvent endommager vos enceintes ou autres appareils.
REMARQUE : Les champs magnétiques intenses peuvent provoquer des bourdonnements. Par conséquent, ne placez pas la boîte de direct à proximité de champs magnétiques intenses (par exemple, rayonnés par un transformateur secteur).

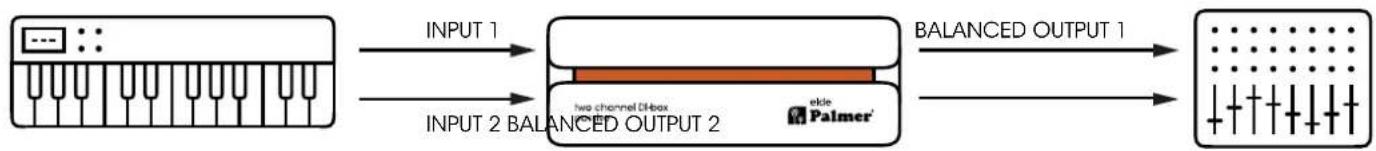

EXEMPLES DE CÂBLAGE
CARACTÉRISTIQUES TECHNIQUES
GÉNÉRALITÉS
Référence produit PELDE
| Type de produit Boîte de direct |
| Nombre de canaux 2 |
| Type passive |
| Isolation par transformateur audio oui |
| Nombre d'entrées 2 |
| Type d'entrée asymétrique |
| Connecteurs d'entrée jack 6,35 mm |
| Nombre de sorties 2 |
| Type de sortie symétrique |
| Connecteurs de sortie XLR |
| Sorties THRU par canal 1 |
| Atténuateur d'entrée (Pad) 0 dB / 30 dB |
| Sélecteur de levage de masse (Ground Lift) | oui |
| Boîtier | Aluminium moulé monobloc |
| Dimensions (HxLxP) | 140 x 50 x 128 mm |
| Poids | 0,66 kg |
| Température ambiante de fonctionnement | -20°C à +70°C |
| Humidité relative de l'air | < 80 % sans condensation |
| Accessoires inclus | Pieds en caoutchouc, étiquette de repérage |
AUDIO
| Niveau maximal d'entrée (< 1% THD, à 20 Hz) | +20 dBu |
| Niveau maximal d'entrée(< 1% THD, à 1 kHz | +32 dBu |
| Réponse en fréquence (±2 dB, réf. 1 kHz) | 5 Hz - 80 kHz |
| Impédance d'entrée (à 1 kHz, réglage : 0 dB PAD) | 38,5 kΩ |
| Impédance de sortie (à 1 kHz, réglage : 0 dB PAD) | 25 Ω |
| Distorsion harmonique (THD) (à 30 Hz, +4 dBu, gain unitaire, < 0,03 % non pondéré) |
| Distorsion harmonique (THD) (à 1 kHz, +4 dBu, gain unitaire, < 0,002 % non pondéré) |
| Distorsion par intermodulation (IMD) (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dB) | < 0,002 % |
| Rapport du transformateur | 10:1 |
Toutes les mesures ont été effectuées avec un générateur possédant une impédance de sortie de 600 Ω sur une charge symétrique de 1 kΩ.
