Marca	Palmer
Modelo	Elde
Tipo de producto	Caja de inyección directa (DI) pasiva de 2 canales
Número de canales	2
Tipo de entrada	Asimétrica, jack de 6,35 mm
Tipo de salida	Simétrica, XLR de 3 pines macho
Salidas THRU	1 por canal en jack de 6,35 mm
Atenuador (Pad)	0 dB / 30 dB por canal
Ground Lift	Sí, por canal
Aislamiento por transformador	Sí
Dimensiones (HxLxP)	140 x 50 x 128 mm
Peso	0,66 kg
Temperatura de funcionamiento	-20°C a +70°C
Humedad relativa	< 80 % sin condensación
Nivel de entrada máximo (20 Hz, <1% THD)	+20 dBu
Respuesta en frecuencia (±2 dB)	5 Hz - 80 kHz
Impedancia de entrada (0 dB Pad)	38,5 kΩ
Impedancia de salida (0 dB Pad)	25 Ω
THD (30 Hz, +4 dBu)	< 0,03 %
Material de la carcasa	Aluminio fundido monobloque
Accesorios incluidos	Patas de goma, etiqueta de identificación
Mantenimiento	Limpiar con un paño seco, evitar la humedad
Seguridad	No abrir, mantener fuera del alcance de los niños, respetar las potencias máximas

Preguntas frecuentes - Elde Palmer

¿Qué es la caja de inyección directa Palmer Elde?

La Palmer Elde es una caja de inyección directa (DI) pasiva de 2 canales, diseñada para convertir señales de audio asimétricas en señales simétricas sin alteración, ideal para instrumentos, teclados y salidas de altavoz.

¿Cómo conectar un instrumento a la Elde?

Conecte su instrumento a la entrada INPUT 1 o 2 (jack de 6,35 mm) con un cable blindado. Para una salida de altavoz de amplificador, use un cable de altavoz y active el Pad (30 dB) si es necesario.

¿Para qué sirve el selector PAD?

El selector PAD atenúa la señal de entrada en 30 dB. Úselo si el nivel de entrada satura la etapa siguiente (consola o interfaz de audio).

¿Cuál es la función del selector LIFT/GND?

El selector Ground Lift interrumpe la conexión de tierra entre la entrada y la salida, permitiendo eliminar los zumbidos debidos a bucles de masa. Pruebe las dos posiciones para ver cuál reduce el ruido.

¿Puedo usar un amplificador de guitarra de válvulas con la Elde?

Sí, pero atención: la Elde no contiene resistencia de carga. Debe conectar un altavoz o una carga adecuada en la salida THRU antes de encender el amplificador para evitar dañarlo.

¿Qué potencia máxima de amplificador se admite?

La potencia máxima del amplificador conectado no debe exceder 120 W bajo 8 ohmios. El amplificador no debe funcionar en modo puenteado.

¿Cuáles son los conectores de salida?

Las salidas simétricas están en conectores XLR de 3 pines macho (OUTPUT 1 y 2). Use cables de micrófono blindados para conectarlos a una consola o interfaz.

¿Cómo limpiar y mantener la Elde?

Limpie la carcasa con un paño seco y suave. Evite la humedad y los disolventes. No abra el aparato. Guárdelo en un lugar seco y libre de polvo.

¿Cuáles son las dimensiones y el peso de la Elde?

La Elde mide 140 x 50 x 128 mm (HxLxP) y pesa 0,66 kg. Su carcasa es de aluminio fundido monobloque.

¿La Elde es adecuada para uso doméstico?

No, este producto está destinado a uso profesional (estudio, escenario, TV, radio). No es adecuado para uso doméstico ni para personas no capacitadas.

MANUAL DE USUARIO Elde Palmer

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

Palmer®

ES MANUAL DE INSTRUCCIONES

PL INSTRUKCJA OBSŁUGI

¡Deja que las señales fluyan con la naturalidad y la fuerza de un río! La serie River satisface esta exigencia hasta el más mínimo detalle, con circuitos de alta precisión diseñados por nuestros galardonados ingenieros para que el sonido llegue a su destino: el corazón de los oyentes.

Porque esa es exactamente la promesa de Palmer®. Desde 1980 fabricamos herramientas de audio para uso profesional en radiodifusión, escenarios y estudios. Los músicos e ingenieros de sonido de todo el mundo aprecian nuestras soluciones desarrolladas en Alemania por su flujo limpio de señales y su sonido puro: ¡tan cristalino y vivo como el agua! ¿Qué sería, pues, más apropiado que designar los modelos de la serie River con nombres de ríos alemanes?

En el mapa de Alemania puede ver por dónde discurre el río Elde: 208 km a través de Mecklemburgo-Pomerania Occidental. ¡Gracias por comprar el modelo elde! Esperamos que disfrute de esta muestra de la ingeniería alemana. Be True To Your Sound!

El equipo de Palmer

elde

Caja DI de 2 canales pasiva

USO PREVISTO

¡Este producto es un equipo para eventos, así como para el estudio, la televisión y el broadcast! Este producto ha sido diseñado para el uso profesional en eventos, estudios, televisión y broadcast. ¡No es apto para uso en los hogares!

Además, este producto está destinado únicamente a usuarios cualificados con conocimientos especializados en eventos, estudio, televisión y broadcast.

Cualquier uso de este producto que no tenga en cuenta los datos técnicos y las condiciones de funcionamiento especificados se considera un uso inadecuado. El uso inadecuado de este producto exime de toda responsabilidad por daños personales y materiales, incluso de terceros.

El producto no es adecuado para:

▶ Personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos.
- Niños (los niños deben recibir instrucciones de no jugar con este dispositivo).

INSTRUCCIONES DE SEGURIDAD

1. Lea atentamente estas instrucciones.
2. Guarde el manual para poder consultarlo en el futuro.
3. Siga las instrucciones del manual.
4. Utilice el equipo únicamente de la manera descrita.
5. No abra el equipo ni intente modificarlo.

¡PELIGRO DE ASFIXIA! ¡MANTENER FUERA DEL ALCANCE DE LOS NIÑOS! ¡ESTE PRODUCTO CONTIENE PIEZAS PEQUEÑAS Y MATERIAL DE EMBALAJE QUE PUEDEN SER INGERIDOS ACCIDENTALMENTE! LAS BOLSAS DE PLÁSTICO DEBEN MANTENERSE FUERA DEL ALCANCE DE LOS NIÑOS

INTRODUCCIÓN

La caja DI de 2 canales elde es una herramienta profesional para estudios y escenarios, que convierte señales de audio no balanceadas en balanceadas. La caja DI elde se utiliza para conectar instrumentos de cuerda con pastillas, como guitarras electroacústicas, guitarras eléctricas y bajos eléctricos, instrumentos con salidas de línea, como teclados, y salidas de altavoz de amplificadores de guitarra, a las entradas balanceadas de una mesa de mezclas o de una interfaz de audio. Con una caja DI, las señales de audio también pueden transmitirse sin zumbidos por largas tiradas de cable.

elde

Caja DI de 2 canales pasiva

Entrada de audio por jack de 6,3 mm.

A. Conecte un instrumento con un cable de instrumento apantallado.
B. Conecte la salida de altavoz de un amplificador de guitarra con un cable de altavoz. (Consejo: pulse el conmutador PAD 4).

ADVERTENCIA: Los amplificadores de potencia no deben funcionar en modo puente con la caja DI.

ADVERTENCIA: Si se conecta un amplificador a la caja DI, la conexión a tierra entre trada y la salida deben estar desconectadas (conmutador 6 en la posición LIFT, sin pulsar).

ADVERTENCIA: La potencia de un amplificador conectado no debe superar los 120 W a 8 Ω.

ATENCIÓN: Si utiliza un amplificador de válvulas, tenga en cuenta que no hay ninguna válvula en la electrónica de la caja DI. Para evitar daños en el amplificador, antes de encenderlo, conecte un altavoz de guitarra o una resistencia de carga adecuados en la toma THRU con un cable de altavoz.

2. THRU 1 / THRU 2

Las señales de entrada se envían sin ningún cambio por estos jacks de 6,3 mm.

3. OUTPUT 1 / OUTPUT 2

Salidas de audio balanceadas con conectores XLR macho de 3 pines. Utilice un cable apantallado y balanceado, por ejemplo, un cable de micrófono, para conectar la caja DI a las entradas balanceadas de una mesa de mezclas o de una interfaz de audio.

4. PAD 1 / PAD 2 (atenuador pasivo)

Coloque el conmutador correspondiente en la posición pulsada para bajar 30 dB el nivel de la señal de salida. Será necesario bajar el nivel de salida si se satura la entrada del canal de la mesa de mezclas o interfaz de audio conectados.

5. LIFT / GND 1 - LIFT / GND 2

Commutador Ground-Lift para quitar o no la conexión a tierra de entrada y salida del canal correspondiente. En la posición sin pulsar, la conexión a tierra está quitada; la conexión se establece si el conmutador está en la posición pulsada. La capacidad de evitar zumbidos con el conmutador Ground-Lift depende de la conexión a tierra del equipo conectado. Por tanto, es posible que el conmutador reduzca o elimine eficazmente los zumbidos colocándolo en la posición pulsada o en la posición sin pulsar, en función de las circunstancias.

PRECAUCIÓN: La conexión de los cables de señal puede provocar ruidos considerables. Asegúrese d que el canal de entrada (mesa de mezclas, interfaz de audio, etc.), así como la salida THRU, se encuentran silenciados al conectar el equipo. De lo contrario, los niveles de ruido pueden causar daños.

NOTA: Los campos magnéticos intensos pueden provocar zumbidos. Por lo tanto, no coloque la caja DI cerca de campos magnéticos intensos (por ejemplo, de un transformador de red eléctrica).

EXEMPLES DE CÂBLAGE

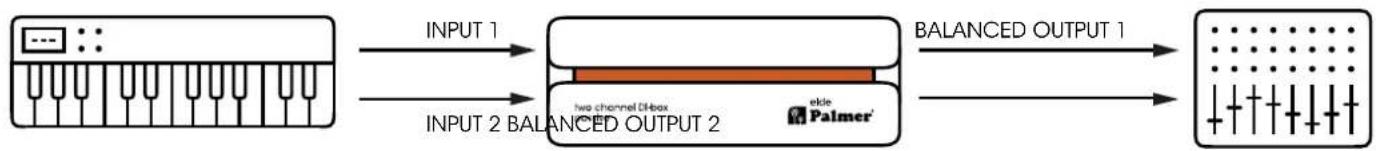

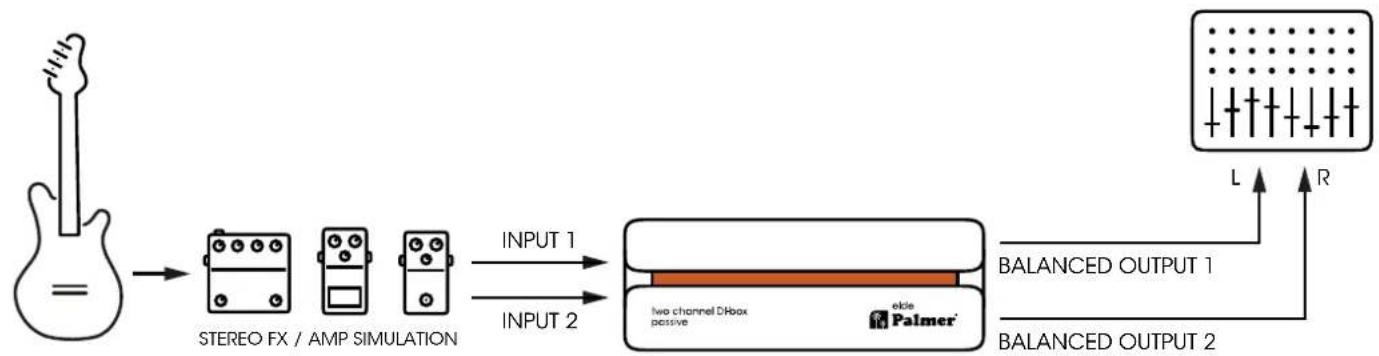

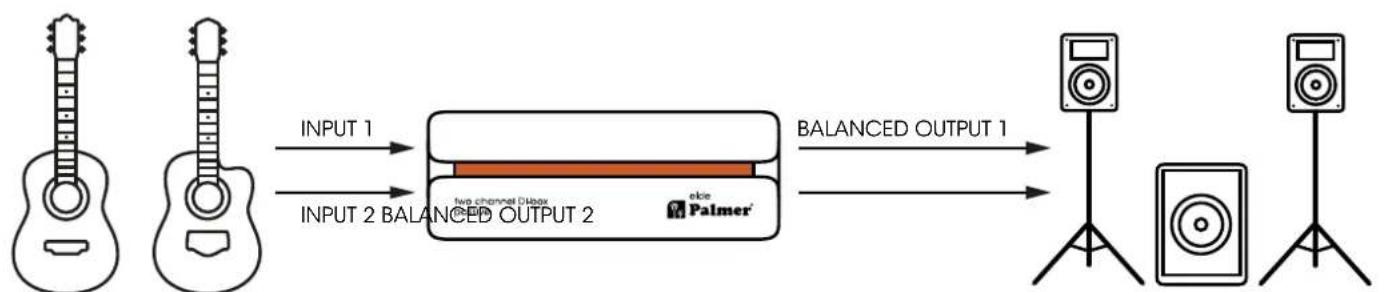


CARACTERÍSTICAS TÉCNICAS

GENERAL

Referencia PELDE
Tipo de producto Caja DI
N.° de canales 2
Tipo pasiva
Aislados por transformador sí
N.° de entradas 2
Tipo de entrada no balanceada
Conectores de entrada jack de 6,3 mm
N.° de salidas 2
Tipo de salida balanceada
Conectores de salida XLR
Salidas en bucle THRU en cada canal 1
Atenuación de entrada (PAD) 0/30 dB
Conmutador de desconexión a tierra	sí
Carcasa	Aluminio inyectado
Dimensiones (Al. x An. x F.)	140 x 50 x 128 mm
Peso	0,66 kg
Temperatura ambiente operativa	-20 °C-70 °C
Humedad relativa	< 80 %, sin condensación
Accesorios incluidos	Pies de goma, etiqueta adhesiva
AUDIO
Máx. nivel de entrada (< 1 % THD, 20 Hz)	+20 dBu
Máx. nivel de entrada (< 1 % THD, 1 kHz)	+32 dBu

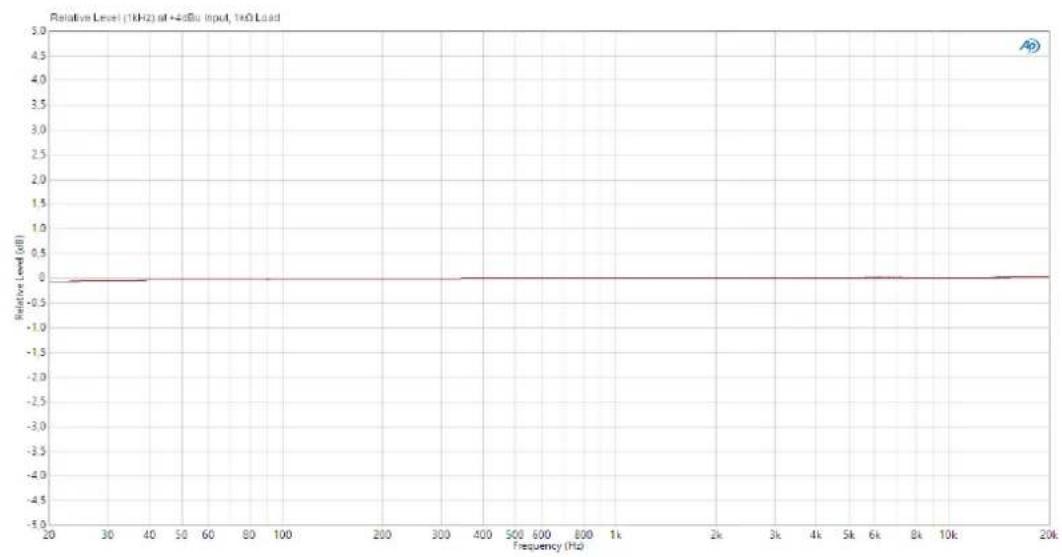

Respuesta en frecuencia (± 2 dB, relativa a 1 kHz)	5 Hz-80 kHz
Impedancia de entrada (1 kHz, atenuador PAD en 0 dB)	38,5 kΩ
Impedancia de salida (1 kHz, atenuador PAD en 0 dB)	25 Ω
THD (30 Hz, +4 dBu, unidad, sin ponderar)	< 0,03 %
THD (1 kHz, +4 dBu, unidad, sin ponderar)	< 0,002 %
IMD (SMPTE) (60 Hz/7 kHz, 4:1, +4 dBu)	< 0,002 %
Relación de transformación	10:1

Todas las mediciones se realizaron con un generador de impedancia de salida de 600 Ω y una carga balanceada de 1 kΩ.

1. Los embalajes se pueden llevar a reciclar a través de las vías de eliminación habituales.
2. Separe los materiales de embalaje de acuerdo con las leyes de eliminación de residuos y las normativas sobre reciclaje de tu país.

EQUIPO:

1. Este aparato está sujeto a la normativa europea Directiva europea sobre residuos de aparatos eléctricos y electrónicos, en su versión modificada. Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos. Los equipos usados no deben eliminarse junto con la basura doméstica. El equipo usado debe eliminarse a través de una empresa de eliminación de residuos autorizada o de un sistema municipal de eliminación de residuos. Tenga en cuenta la normativa vigente en su país.

2. Respete todas las leyes y normativas vigentes de tu país relativas a la eliminación de residuos.

3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.

PILAS Y BATERÍAS:

1. Las pilas y las baterías no deben desecharse con la basura doméstica. Las pilas y las baterías se deben eliminar a través de una empresa de gestión de residuos autorizada o de un sistema municipal de eliminación de residuos.
2. Respete todas las leyes y normativas vigentes de tu país relativas a la eliminación de residuos.
3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondentes autoridades regionales.
4. Los equipos con pilas o baterías que no puedan ser retiradas por el usuario deben llevarse a un punto de recogida de aparatos eléctricos.

DECLARACIONES DEL FABRICANTE

Garantía del fabricante y exención de responsabilidad Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu-Anspach (Alemania)

Correo electrónico: [e-mail] / +49 (0)6081 / 94190.

Encontrará las condiciones actuales de la garantía y el texto sobre la exención de responsabilidad en la siguiente página web:

Para reparaciones, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Por la presente, Adam Hall GmbH declara que este producto es conforme con las siguientes directivas (en la medida en que sean pertinentes):

Directiva sobre baja tensión (LVD) (2014/35/UE)

Directiva sobre compatibilidad electromagnética (EMC) (2014/30/UE)

Directiva sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (RoHS) (2011/65/UE)

Directiva sobre equipos radioeléctricos (RED) (2014/53/UE)

DECLARACIÓN DE CONFORMIDAD CE

Las declaraciones de conformidad para los productos sujetos a las directivas LVD, EMC y RoHS pueden solicitarse a [e-mail]

Las declaraciones de conformidad para los productos sujetos a la directiva RED pueden descargarse en www.adamhall.com/compliance/.

DECLARACIÓN FCC

Este dispositivo cumple con la parte 15 de las normas de la FCC.

Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias perjudiciales, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN O ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO.
