INSTRUKCJA OBSŁUGI RIVER inn Palmer

ZASTOSOWAŃ WEWNĘTRZNYCH

ZAWARTOŚĆ OPAKOWANIA 56

WPROWADZENIE 56

ZŁĄCZA, ELEMENTY OBSŁUGI I WYŚWIETLACZA 57

UWAGI 58

PRZYKŁADY OKABLOWANIA 59

SPECYFIKACJE TECHNICZNE 60

SCHEMAT PRZEPLYWU SYGNAŁU 61

DEKLARACJE PRODUCENTA 62

IT MANUALE D'ISTRUZIONI 63

Niech Państwa sygnały płyną, naturalnie i z mocą, jak rzeka! Seria River ucieśnia te aspiracje aż do ostatniego szczegółu - z wysoce precyzyjnymi obwodami zaprojektowanymi przez naszych wielokrotnie nagradzanych inżynierów, aby zapewnić, że Państwa dźwięk dotrze do celu w niezafałszowanym stanie: do serca słuchaczy.

To właśnie oznacza Palmer®. Od 1980 r. produkujemy narzędzia audio do profesjonalnego użytku na scenie, w telewizji i w studio. Muzycy i inżynierowie dźwięku na całym świecie cenią nasze rozwiązania opracowane w Niemczech za niezaktócony przepływ sygnału i czysty dźwięk - krystalicznie czysty i żywy jak woda! Cóż więc bardziej logicznego niż nazwanie modeli z serii River imionami niemieckich rzek?

Na mapie Niemiec widać, że Inn o długości 517 km, płynący ze Szwajcarii i Austrii, przepływa przez południowo-wschodnią Bawarię.

Dziękujemy Państwu za zakup inn! Mamy nadzieję, że spodoba się Państwu ten "kawatek" niemieckiej inżynierii. Bądźcie wierni swojemu brzmieniu!

Państwa Zespół Palmer

inn

Aktywny 2-kanałowy DI-box

INFORMACJE NA TEMAT NINIEJSZEJ INSTRUKCJI OBSŁUGI

Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcje dotyczące bezpieczeństwa oraz całą instrukcję obsługi.

Należy przestrzegać ostrzeżeń umieszczonych na urządzeniu i w instrukcji obsługi.
▶Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
Jeżeli sprzedają Państwo lub przekazują urządzenie, ważne jest, aby dołączyli Państwo również niniejszą instrukcję obsługi, ponieważ stanowi ona integralną część produktu.

ZAMIERZONE ZASTOSOWANIE

Produkt ten jest urządzeniem dla techniki eventowej, jak również do studia, telewizji i transmisji!

Produkt został opracowany do profesjonalnego użytku w branży technologii eventowej, studyjnej, telewizyjnej i nadawczej.
Ponadto produkt ten przeznaczony jest wyłącznie dla wykwalifikowanych użytkowników posiadających specjalistyczną wiedzę z zakresu techniki eventowej, jak również studyjnej, telewizyjnej i transmisyjnej!
Użytkowanie produktu poza określonymi danymi technicznymi i warunkami eksploatacji jest uważane za niezgodne z przeznaczeniem!
Wyklucza się odpowiedzialność za szkody osobowe i rzeczowe osób trzecich spowodowane niewłaściwym użytkowaniem!

▶Produkt nie jest odpowiedni dla:

▶ Stosowania przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub z brakiem doświadczenia i wiedzy.

Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

DEFINICJE I OBJAŚNIENIA SYMBOLI

1. NIEBEZPIECZEŃSTWO: Słowo NIEBEZPIECZEŃSTWO, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub warunki bezpośrednio zagrażające życiu i zdrowiu.
2. OSTRZEŻENIE: Słowo OSTRZEŻENIE, ewentualnie w połączeniu z symbolem, wskazuje na potencjalnie niebezpieczne sytuacje lub warunki dla życia i zdrowia.
3. PRZESTROGA: Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do obrażeń.
4. UWAGA: Słowo UWAGA, ewentualnie w połączeniu z symbolem, odnosi się do sytuacji lub warunków, które mogą prowadzić do uszkodzenia mienia i/lub środowiska.

Ten symbol wskazuje na zagrożenia, które mogą spowodować porażenie prądem.

Ten symbol oznacza niebezpieczne obszary lub niebezpieczne sytuacje.

Ten symbol oznacza zagrożenia spowodowane gorącymi powierzchniami.

Ten symbol oznacza niebezpieczeństwo związane z wysokim poziomem głośności.

Ten symbol oznacza urządzenie, które nie zawiera żadnych części nadających się do samodzielnego serwisowania przez użytkownika.

Ten symbol oznacza dodatkowe informacje na temat działania produktu.

Ten symbol oznacza urządzenie, które może być używane wyłącznie w suchych pomieszczeniach.

INSTRUKCJE BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO:

1. Proszę nie ołówierać urządzenia i nie wprowadzać żadnych modyfikacji.
2. Jeśli urządzenie przestanie działać prawidłowo, jeśli do jego wnętrza dostaną się płyny lub przedmioty lub jeśli zostanie ono uszkodzone w jakikołwiek inny sposób, należy je natychmiast wyłączyć i odłączyć od zasilania. Urządzenie może być naprawiane wyłącznie przez autoryzowanych serwisantów.

UWAGA:

1. Proszę nie włączać urządzenia, jeśli było ono narażone na ekstremalne przykład podczas transportu). Wilgoć i kondensacja mogą uszkodzić u włączyć dopiero po osiągnięciu temperatury otoczenia.
2. Upewnić się, że napięcie i częstotliwość sieci zasilającej odpowiadają wartościom podanym na urządzeniu. Jeśli urządzenie posiada przełącznik wyboru napięcia, nie należy włączać urządzenia, dopóki nie zostanie on prawidłowo ustawiony. Stosować tylko odpowiednie kable zasilające.
3. Aby całkowicie odłączyć urządzenie od zasilania, należy odłączyć kabel zasilający lub zasilacz od gniazda. Nie wystarczy nacisnąć włącznik/wyłącznik na urządzeniu. Ponadto, podłączony wzmacniacz również musi być odłączony od urządzenia!
4. Proszę upewnić się, że używany bezpiecznik odpowiada typowi nadrukowanemu na urządzeniu.
5. Upewnić się, że podjęto odpowiednie środki zapobiegające przepięciom (np. uderzeniom piorunów).
6. Proszę przestrzegać podanego maksymalnego prądu wyjściowego w urządzeniach z wyjściem Power Out. Należy upewnić się, że całkowity pobór prądu wszystkich podłączonych urządzeń nie przekracza podanej wartości.
7. Wtykowe kable zasilające należy wymieniać wyłącznie na oryginalne kable.

NIEBEZPIECZEŃSTWO:

1. Niebezpieczeństwo zadławienia! Plastikowe torby i mate części muszą być przechowywane poza zasięgiem osób (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umystowych.
2. Ryzyko upadku! Proszę upewnić się, że urządzenie jest bezpiecznie zamontowane i nie może spaść. Należy używać wyłącznie odpowiednich stojaków lub uchwytów (szczególnie w przypadku instalacji stałych). Upewnić się, że akcesoria są prawidłowo zamontowane i zabezpieczone. Zapewnić przestrzeganie obowiązujących przepisów bezpieczeństwa.

OSTRZEŻENIE!

1. Urządzenie należy używać wyłącznie w zalecany sposób.
2. Urządzenie należy obstugiwać wyłącznie przy użyciu akcesoriów zalecanych i dostarczonych przez producenta.
3. Podczas instalacji należy przestrzegać przepisów bezpieczeństwa obowiązujących w Państwa kraju.
4. Po podłączeniu urządzenia należy upewnić się, że wszystkie kable zostały poprowadzone w taki sposób, aby uniknąć uszkodzeń lub wypadków, takich jak potknięcia.
5. Należy przestrzegać określonej minimalnej odległości od normalnie łatwopalnych materiałów! Jeśli nie jest to wyraźnie określone, minimalna odległość wynosi 0,3 m.

PRZESTROGA!

Ruchome elementy, takie jak wsporniki montażowe lub inne ruchome elementy mogą ulec zakleszczeniu.

UWAGA:

1. Nie należy instalować ani używać urządzenia w pobliżu grzejników, akumulatorów ciepła, pieców lub innych źródeł ciepła. Należy zadbać o to, aby urządzenie było zawsze zainstalowane w taki sposób, aby było wystarczająco chłodzone i nie mogło się przegrzać.
2. W pobliżu urządzenia nie należy umieszczać żadnych źródeł zapłonu, takich jak palące się świece.
3. Do transportu należy używać oryginalnego opakowania lub opakowania dostarczonego przez producenta.
4. Należy unikać uderzeń lub wstrząsów urządzenia.
5. Należy przestrzegać stopnia ochrony IP oraz warunków otoczenia, takich jak temperatura i wilgotność, zgodnie ze specyfikacją.
6. Urządzenia zawsze mogą być ulepszane. W przypadku jakichkolwiek rozbieżności między instrukcją obsługi a etykietą urządzenia w odniesieniu do warunków pracy, wydajności lub innych cech urządzenia, informacje na urządzeniu zawsze mają pierwszeństwo.
7. Urządzenie nie nadaje się do pracy w tropikalnych strefach klimatycznych ani na wysokości powyżej 2000 m n.p.m.
8. O ile nie zaznaczono inaczej, urządzenie nie nadaje się do pracy w warunkach morskich.

UWAGA: W przypadku zestawów do konwersji lub modernizacji lub akcesoriów dostarczonych przez producenta, proszę przestrzegać załączonych instrukcji.

UWAGA: PRODUKTY AUDIO O DUŻEJ GŁOŚNOŚCI!

To urządzenie jest przeznaczone do użytku profesjonalnego. Komercyjna eksploatacja tego urządzenia podlega obowiązującym krajowym przepisom i wytycznym dotyczącym zapobiegania wypadkom.

Uszkodzenie słuchu spowodowane wysokim poziomem głośności i ciągłym narażeniem: Korzystanie z tego produktu może generować wysokie poziomy ciśnienia akustycznego (SPL), które mogą spowodować uszkodzenie słuchu. Unikać ekspozycji na duże poziomy głośności.

UWAGA: Podłączanie kabli sygnałowych i operacje przełączania (np. włączanie i wyłączanie zasilania phantom) mogą powodować znaczne zakłócenia. Proszę upewnić się, że kanały wejściowe (mikser, interfejs audio, urządzenie efektowe itp.) są wyciszone podczas wykonywania połączeń i obsługi przełączników. W przeciwnym razie poziom hałasu może spowodować uszkodzenia.

OSTRZEŻENIE: Aby całkowicie odłączyć urządzenie od zasilania, należy odłączyć zasilacz sieciowy od gniazdka ORAZ odłączyć od urządzenia podłączony wzmacniacz.

UWAGA: Proszę upewnić się, że urządzenie nie jest przykryte podczas pracy i że powietrze może swobodnie cyrkulować, szczególnie w przypadku instalacji w szafie rack!

UWAGA: Silne pola magnetyczne mogą powodować generowanie szumu. Dlatego nie należy umieszczać urządzenia w pobliżu silnych pół magnetycznych (np. transformatora sieciowego).

UWAGI DOTYCZĄCE PRZENOŚNYCH URZĄDZEŃ DO ZASTOSOWAŃ WEWNĘTRZNYCH

1. Działanie tymczasowe! Sprzęt eventowy jest zazwyczaj przeznaczony wyłącznie do pracy tymczasowej.
2. Ciągła eksploatacja lub stała instalacja może pogorszyć funkcjonowanie urządzenia i spowodować jego przedwczesne starzenie się.

ZAWARTOŚĆ OPAKOWANIA

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe.

Proszę sprawdzić kompletność i integralność dostawy i niezwłocznie po zakupie powiadomić sprzedawcę, jeśli dostawa nie jest kompletna lub jest uszkodzona.

Zawartość opakowania obejmuje:

▶1× aktywny 2-kanatowy DI-box inn
▶Karta produktu
▶ Etykieta transportowa
▶Gumowe nóżki

WPROWADZENIE

2-kanałowy DI box inn to profesjonalne narzędzie do studia i na scenę, które konwertuje niezbalansowane sygnały audio na zbalansowane sygnały audio bez zniekształceń. Wewnętrzne transformatory oferują znakomity zakres dynamiłki i doskonałą odporność na przesterowania. DI box jest używany jako łącznik do podłączenia instrumentów strunowych z przetwornikami, takich jak elektryczne gitary akustyczne, gitary elektryczne i elektryczne basy, instrumenty z wyjściami liniowymi, takie jak keyboardy, a także wyjścia głośnikowe ze wzmacniaczy gitarowych do zbalansowanych wejść miksera lub interfejsu audio. Ponadto DI box umożliwia wolną od zaktóceń transmisję sygnałów audio na długich odcinkach kablowych.

OSTRZEŻENIE: Wzmacniacze mocy nie mogą pracować w trybie zmostkowanym z DI box.

OSTRZEŻENIE: Jeśli wzmacniacz jest podłączony do DI box, połączenie uziemienia między wejściem a wyjściem musi być odłączone (przełącznik nr 6 w pozycji LIFT, gdy nie jest wciśnięty).

OSTRZEŻENIE: Moc podłączonego wzmacniacza nie może przekraczać 120 W przy 8 omach!

UWAGA: W przypadku korzystania ze wzmacniacza lampowego: W obwodzie DI-box nie ma żadnej lampy. Obwód DI box! Aby zapobiec uszkodzeniu wzmacniacza, odpowiedni głośnik gitarowy lub odpowiedni rezystor obciążenia musi być podłączony do gniazda THRUza pomocą kabla głośnikowego przed włączeniem wzmacniacza!

1 PAD 0dB 30dB DC 9-24V +0-0 +0-0 PAD 0dB 30dB 1 2 3 4 3

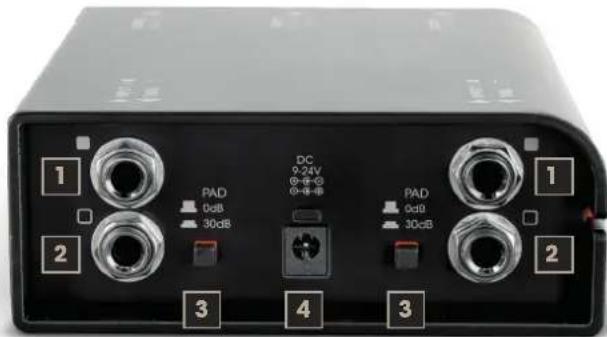

ZŁĄCZA, ELEMENTY OBSŁUGI I WYŚWIETLACZA - PANEL PRZEDNI

Wejścia audio z gniazdami jack 6,3 mm.

A. Proszę podłączyć urządzenie za pomocą ekranowanego kabla.

B. Proszę podłączyć wyjście głośnikowe wzmacniacza gitarowego za pomocą kabla głośnikowego (wskazówka: proszę nacisnąć przełącznik PAD nr 3).

2. THRU A / THRU B

Sygnały wejściowe są wyprowadzane bez zmian przez gniazda jack 6,3 mm (INPUT A -> THRU A / INPUT B -> THRU B).

3. PAD A / PAD B (Passive Attenuation Device)

Proszę ustawić odpowiedni przełącznik w pozycji wciśniętej, aby zmniejszyć poziom sygnału wyjściowego o 30 dB. Poziom wyjściowy musi zostać obniżony, jeśli stopień wejściowy kanału podłączonego miksera lub interfejsu audio jest przesterowany.

4. DC 9 - 24 V

Gniazdo niskiego napięcia do podłączenia zewnętrznego zasilacza o napięciu od 9 do 24 V DC i minimalnym natężeniu 100 mA (możliwe obie polaryzacje, zasilacz dostępny opcjonalnie). Gdy tylko do urządzenia zostanie przyłożone wymagane napięcie, zaświeci się odpowiednia dioda LED.

Alternatywne zasilanie za pomocą zasilania fantomowego 48 V przez co najmniej dwa gniazda OUTPUT XLR. Przed włączeniem zasilania phantom należy zawsze upewnić się, że kable są podłączone do wyjść audio, a głośność kanału podłączonego miksera lub interfejsu audio jest ustawiona na minimum. Przed ponownym odłączeniem kabla od urządzenia, proszę ustawić głośność kanału na minimum, a następnie wyłączyć zasilanie phantom.

Przełącznik do odłączania uziemienia od wejścia i wyjścia odpowiedniego kanału (ground lift). W pozycji nie wciśniętej potączenie z masą jest rozłączone; potączenie jest nawiązywane po wciśnięciu przełącznika. Możliwość zapobiegania pętli szumów za pomocą przełącznika uziemienia zależy od uziemienia podłączonego urządzenia. Możliwe jest zatem, że każda z pozycji przełącznika skutecznie redukuje lub eliminuje buczenie.

6. OUTPUT A/OUTPUT B

Zbalansowane wyjścia audio z męskimi 3-pinowymi gniazdami XLR. Proszę używać zbalansowanych, ekranowanych kabli (np. kabli mikrofonowych), aby podłączyć DI box do zbalansowanych wejść konsoli mikerskiej lub interfejsu audio.

7. OUTPUT A+B

Zbalansowane wyjście audio z męskim 3-pinowym gniazdem XLR. Sygnały z kanatów A i B są tutaj obecne jako suma mono. Proszę użyć zbalansowanego, ekranowanego kabla (np. kabla mikrofonowego), aby podłączyć DI box do zbalansowanego wejścia konsoli mikerskiej lub interfejsu audio.

PRZESTROGA : Podłączanie kabli sygnałowych może prowadzić do znacznych zakłóceń. Proszę upewnić się, że kanał wejściowy (konsola mikserka, interfejs audio itp.) i urządzenia podłączone do wyjścia THRU są wyciszone podczas podłączania. W przeciwnym razie poziom hałasu może spowodować uszkodzenie.

UWAGI

Wyjścia liniowe z przodu i z tytu są galwanicznie odizolowane od wejść liniowych.
Jeśli kilka wyjść liniowych jest używanych jednocześnie na jednym kanale, poziom sygnału może być nieco obniżony.

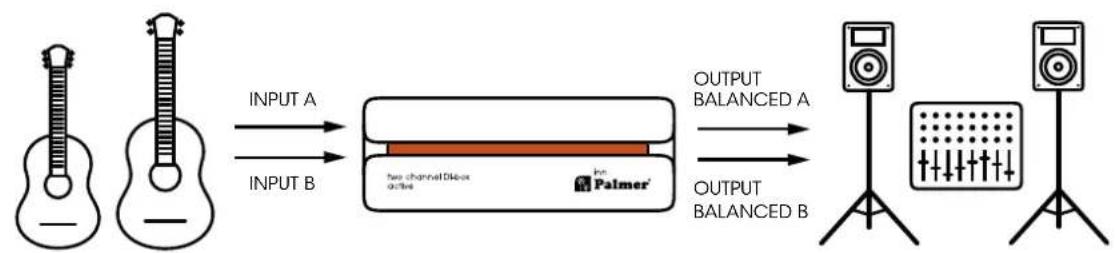

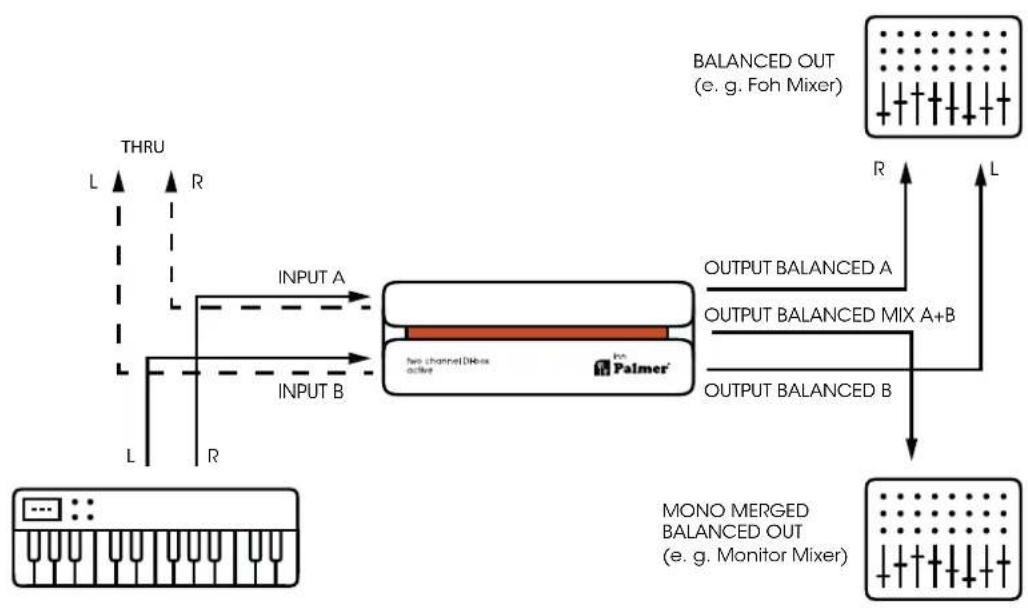

PRZYKŁADY OKABLOWANIA

Numer produktu	PINN
Typ produktu	DI box
Liczba kanałów	2
Typ	aktywny
Izolowany transformatorowo	tak
Liczba wejść	2
Typ wejścia	niezbalansowane
Złącza wejściowe	Jack 6,3 mm
Liczba wyjść	2
Typ wyjścia	zbalansowane
Złącza wyjściowe	XLR
Wyjścia THRU na kanał	1
Tłumienie wejścia (pad)	0 dB/30 dB
Przełącznik uziemienia	tak
Dodałkowe funkcje	dodałkowe wyjście mono
Napięcie robocze	2× P48V, 9 - 24V zasilacz zewnętrzny
Pobór mocy	0,5 W
Obudowa	Odlew aluminiowy
Wymiary (wys. / szer. / gt.)	140 × 50 × 128 mm
Waga	0,72 kg
Temperatura otoczenia podczas pracy	- 20 °C ...70 °C
Względna wilgotność powietrza:	< 80 % (bez kondensacji)
Dołączone akcesoria	Gumowe nóżki, tabliczka do etykietowania
AUDIO
Maks. Poziom wejściowy (< 1% THD, 20 Hz)	+11 dBu
Maks. Poziom wejściowy (< 1% THD, 1 kHz)	+11 dBu
Maks. Poziom wyjściowy (< 1% THD, 1 kHz)	+5,5 dBu

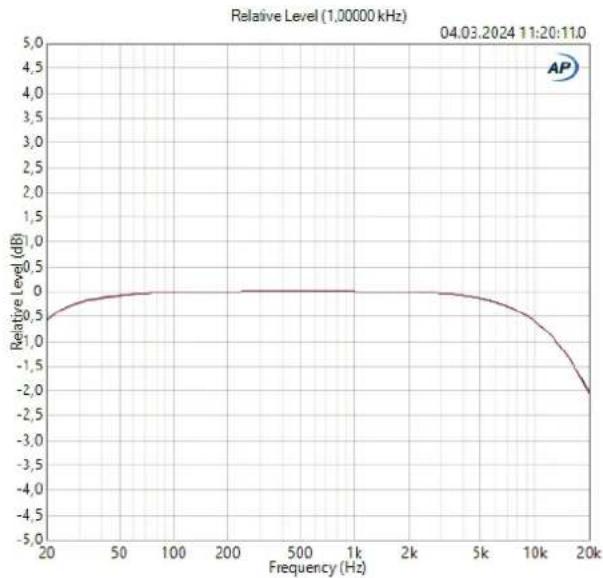

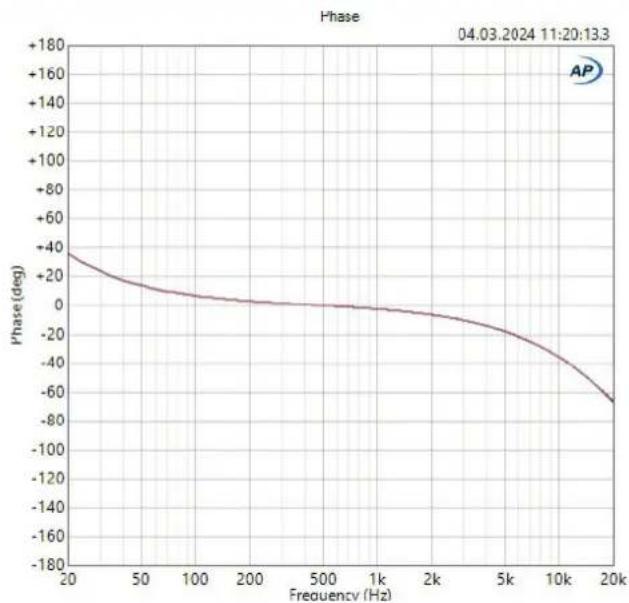

Pasmo przenoszenia (±1 dB, względne 1 kHz)	20 Hz-20 kHz
Impedancja wejściowa (1 kHz, ustawienie: 0 dB PAD)	500 kΩ
Impedancja wyjściowa ( 1 kHz, ustawienie: 0 dB PAD)	110 Ω

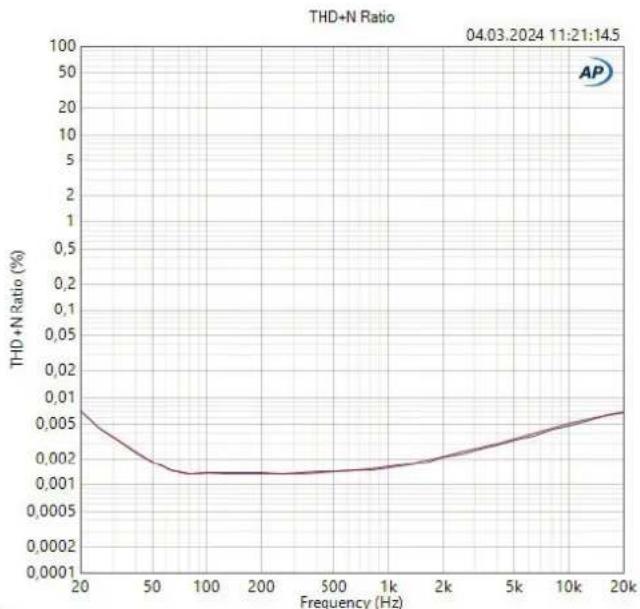

THD+N (30 Hz, +4 dBu, ujednolicona, nieważona)	< 0,0028 %
THD+N (1 kHz, +4 dBu, ujednolicona, nieważona)	< 0,0013 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,0017 %
SNR (+4 dBu, 22 kHz BW, ujednolicona, nieważona)	108 dB
Przełożenie transformatora	1:3

Wszystkie pomiary wykonano przy użyciu generatora O impedancji wyjściowej 600 Ω i obciążeniu zrównoważonym 1 kΩ.

UTYLIZACJA

OPAKOWANIE:

1. Opakowania mogą być wprowadzane do cyklu materiałów wielokrotnego użytku przy użyciu zwykłych metod utylizacji.

2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

URZĄDZENIE:

1. Niniejsze urządzenie podlega Europejskiej Dyrektywie w sprawie Zużytego Sprzętu Elektrycznego i Elektronicznego, z późniejszymi zmianami. Dyrektywa WEEE Zużyty Sprzęt Elektryczny i Elektroniczny. Starych urządzeń nie należy wyrzucać razem z odpadami domowymi. Stare urządzenie należy zutylizować za pośrednictwem autoryzowanej firmy zajmującej się utylizacją odpadów lub zakładu utylizacji odpadów komunalnych. Należy przestrzegać odpowiednich przepisów obowiązujących w danym kraju!

2. Należy przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w Państwa kraju.

3. Jako klient prywatny, mogą Państwo uzyskać informacje na temat przyjaznych dla środowiska opcji utylizacji od sprzedawcy, od którego produkt został zakupiony lub od odpowiednich władz regionalnych.

BATERIE:

1. Baterii nie należy wyrzucać do odpadów domowych. Baterie należy utylizować za pośrednictwem zatwierdzonej firmy utylizacyjnej lub komunalnegozakładu utylizacji.
2. Należy przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w danym kraju.
3. Jako klient prywatny, mogą Państwo uzyskać informacje na temat przyjaznych dla środowiska opcji utylizacji od sprzedawcy detalicznego, u którego produkt został zakupiony lub od odpowiednich władz regionalnych.
4. Urządzenia z bateriami, których użytkownik nie może wyjąć, należyoddać do punktu zbiórki urządzeń elektrycznych.

DEKLARACJE PRODUCENTA

Gwarancja producenta i ograniczenie odpowiedzialności

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności można znaleźć pod adresem: cdn-shop.adamhall.com/media/pdf/Manufacturer-s-Declarations-PALMER_DE_EN_ES_FR.pdf

W sprawie zgłoszeń serwisowych prosimy kontaktować się ze sprzedawcq.

ZGODNOŚĆ Z CE

Adam Hall GmbH niniejszym oświad cza, że niniejszyprodukt jest zgodny z następującymi dyrektywami (w stosownych przypadkach): Dyrektywa niskonapięciowa (2014/35/UE) Dyrektywa EMC (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/EU)

DEKLARACJA ZGODNOŚCI

CE Deklaracje zgodności dla produktów podlegających dyrektywie LVD, EMC, RoHS można uzyskać pod adresem [e-mail]. Deklaracje zgodności dla produktówpodlegających dyrektywie RED można pobrać ze strony www.adamhall.com/compliance.

ZASTRZEGA SIĘ MOŻLIWOŚĆ WYSTĄPIENIA BŁĘDÓW W DRUKU I POMYŁEK, A TAKŻE ZMIAN TECHNICZNYCH I INNYCH!
