INSTRUKCJA OBSŁUGI Kyll Palmer

Niech Państwa sygnały płyną, naturalnie i z mocą, jak rzeka! Seria River w pełni spełnia te oczekiwania szczegóły: Wyposażony w precyzyjne obwody, zaprojektowane przez naszych wielokrotnie nagradzanych inżynierów, aby zapewnić, że Państwa dźwięk dotrze tam gdzie trzeba – do serca Państwa słuchaczy.

Dokładnie to reprezentuje Palmer®. Od 1980 r. produkujemy narzędzia audio do profesjonalnego użytku na scenie, w telewizji i w studio. Muzycy i inżynierowie dźwięku na całym świecie cenią nasze rozwiązania opracowanew Niemczech za niezaktócony przepływ sygnału i czysty dźwięk – krystalicznie czysty i żywy jak woda! Cóż więc bardziej logicznego niż nazwanie modeli z serii River imionami niemieckich rzek?

Na mapie Niemiec mogą Państwo zobaczyć, gdzie płynie Kyll: 127 kilometrów w Nadrenii Północnej-Westfalii i Nadrenii-Palatynat.

Dziękujemy Państwu za zakup kyll! Mamy nadzieję, że spodoba się Państwu ten "kawałek" niemieckiej inżynierii. Bądźcie wierni swojemu brzmieniu!

Państwa Zespół Palmer

kyll

dwukanałowy izolator liniowy pasywny

INFORMACJE O NINIEJSZEJ INSTRUKCJI OBSŁUGI

Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcje dotyczące bezpieczeństwa oraz całą instrukcję obsługi.

Należy przestrzegać ostrzeżeń umieszczonych na urządzeniu i w instrukcji obsługi.
▶Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
Jeżeli Państwo sprzedają lub przekazują urządzenie dalej, ważne jest, aby dołączyli Państwo również niniejszą instrukcję obsługi, ponieważ stanowi ona integralną część produktu.

ZAMIERZONE ZASTOSOWANIE

Produkt ten jest urządzeniem do techniki eventowej, jak również do studia, telewizji i transmisji!

Produkt został opracowany do profesjonalnego użytku w branży technologii eventowej, studyjnej, telewizyjnej i transmisyjnej.
Ponadto produkt ten jest przeznaczony wyłącznie dla wykwalifikowanych użytkowników posiadających specjalistyczną wiedzę z zakresu techniki eventowej, jak i studyjnej, telewizyjnej oraz transmisyjnej!
Użytkowanie produktu poza określonymi danymi technicznymi i warunkami eksploatacji jest uważane za niezgodne z przeznaczeniem!
Wyklucza się odpowiedzialność za szkody i szkody osób trzecich wyrządzone osobom oraz na mieniu, powstałe wskutek niewłaściwego użytkowania!

▶Produkt nie jest odpowiedni dla:

Użytkowania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadających doświadczenia i wiedzy.

▶Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

DEFINICJE I OBJAŚNIENIA SYMBOLI

1. NIEBEZPIECZEŃSTWO: Słowo NIEBEZPIECZEŃSTWO, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub warunki bezpośrednio zagrażające życiu i zdrowiu.
2. OSTRZEŻENIE: Słowo OSTRZEŻENIE, ewentualnie w połączeniu z symbolem, wskazuje na potencjalnie niebezpieczne sytuacje lub warunki dla życia i zdrowia.
3. PRZESTROGA: Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do obrażeń.
4. UWAGA: Słowo UWAGA, ewentualnie w potączeniu z symbolem, wskazuje na sytuacje lub warunki, które mogą prowadzić do uszkodzenia mienia i/lub środowiska.

Ten symbol oznacza zagrożenia, które mogą spowodować porażenie prądem elektrycznym.

Ten symbol oznacza niebezpieczne obszary lub niebezpieczne sytuacje.

Ten symbol oznacza zagrożenia spowodowane gorącymi powierzchniami.

Ten symbol oznacza zagrożenia związane z wysokim poziomem głośności.

Ten symbol oznacza urządzenie, które nie zawiera żadnych części nadających się do samodzielnego serwisowania przez użytkownika.

Ten symbol oznacza dodatkowe informacje na temat działania produktu.

Ten symbol oznacza urządzenie, które może być używane wyłącznie w suchych pomieszczeniach.

INSTRUKCJE BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO:

1. Nie wolno otwierać urządzenia ani wprowadzać żadnych modyfikacji.
2. Jeśli urządzenie przestanie działać prawidłowo, jeśli do jego wnętrza dostaną się płyny lub przedmioty lub jeśli zostanie ono uszkodzone w jakikolwiek inny sposób, należy je natychmiast wyłączyć i odłączyć od zasilania. Urządzenie może być naprawiane wyłącznie przez autoryzowanych serwisantów.
3. W przypadku urządzeń klasy ochrony 1, przewód ochronny musi być prawidłowo podłączony. Nigdy nie należy odłączać przewodu ochronnego. Urządzenia klasy ochrony 2 nie posiadają przewodu ochronnego.
4. Należy upewnić się, że przewody pod napięciem nie są zagięte lub w inny sposób uszkodzone mechanicznie.
5. Nigdy nie należy omijać bezpiecznika urządzenia.

OSTRZEŻENIE:

1. Urządzenie nie może być używane, jeśli wykazuje wyraźne oznaki uszkodzenia.
2. Urządzenie może być instalowane wyłącznie w stanie beznapięciowym.
3. Jeśli kabel zasilający urządzenia jest uszkodzony, nie należy używać urządzenia.
4. Kable zasilające podłączone na stałe mogą być wymieniane wyłącznie przez wykwalifikowaną osobę.

UWAGA:

1. Nie należy używać urządzenia, jeśli było ono narażone na duże wahania temperatury (na przykład po transporcie). Wilgoć i kondensacja mogą uszkodzić urządzenie. Urządzenie należy włączyć dopiero po tym, jak osiągnie temperaturę otoczenia.
2. Proszę upewnić się, że napięcie i częstotliwość sieci elektrycznej odpowiadają wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik wyboru napięcia, nie należy go włączać, dopóki nie zostanie prawidłowo ustawiony. Należy używać tylko odpowiednich kabli sieciowych.
3. Aby całkowicie odłączyć urządzenie od zasilania, należy odłączyć kabel zasilający lub zasilacz sieciowy od gniazdka. Nie wystarczy nacisnąć włącznik/wyłącznik na urządzeniu. Ponadto, podłączony wzmacniacz również musi być odłączony od urządzenia!

4. Należy upewnić się, że używany bezpiecznik odpowiada nadrukowanemu na urządzeniu typowi.

5. Należy upewnić się, że podjęto odpowiednie środki zapobiegające przepięciom (np. uderzeniom pioruna).

6. Należy przestrzegać podanego maksymalnego prądu wyjściowego dla urządzeń z wyjściem zasilania Power Out. Należy upewnić się, że całkowity pobór prądu wszystkich podłączonych urządzeń nie przekracza podanej wartości.
7. Wtykowe kable zasilające należy wymieniać wyłącznie na oryginalne kable.

NIEBEZPIECZEŃSTWO:

1. Niebezpieczeństwo uduszenia/zadstawienia! Plastikowe torby i mate części muszą być przechowywane poza zasięgiem osób (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych.
2. Niebezpieczeństwo spowodowane przez spadające urządzenie! Należy upewnić się, że urządzenie jest bezpiecznie zamontowane i nie może spaść. Należy używać wyłącznie odpowiednich stojaków lub uchwytów (szczególnie w przypadku instalacji stałych). Należy upewnić się, że akcesoria są prawidłowo zamontowane i zabezpieczone. Należy upewnić się, że wszystkie obowiązujące przepisy bezpieczeństwa są przestrzegane.

OSTRZEŻENIE:

1. Urządzenie należy używać wyłącznie w zalecany sposób.
2. Urządzenie należy użytkować wyłącznie z akcesoriami zalecanymi i przewidzianymi przez producenta.
3. Podczas instalacji należy przestrzegać przepisów bezpieczeństwa obowiązujących w Państwa kraju.
4. Po podłączeniu urządzenia należy sprawdzić wszystkie trasy kabli, aby uniknąć uszkodzeń lub wypadków, np. z powodu ryzyka potknięcia.
5. Należy zawsze przestrzegać podanej minimalnej odległości od normalnie łatwopalnych materiałów! O ile wyraźnie nie stwierdzono inaczej, minimalna odległość wynosi 0,3 m.

PRZESTROGA!

Ruchome elementy, takie jak wsporniki montażowe lub inne ruchome elementy mogą ulec zakleszczeniu.

UWAGA:

1. Nie należy instalować ani używać urządzenia w pobliżu grzejników, akumulatorów ciepła, pieców lub innych źródeł ciepła. Należy zadbać o to, aby urządzenie było zawsze zainstalowane w taki sposób, aby było wystarczająco chłodzone i nie mogło się przegrzać.
2. W pobliżu urządzenia nie należy umieszczać żadnych źródeł zapłonu, takich jak palące się świece.
3. Do transportu należy używać oryginalnego opakowania lub opakowania dostarczonego przez producenta.
4. Należy unikać wstrząsów lub uderzeń w urządzenie.
5. Należy przestrzegać stopnia ochrony IP oraz warunków otoczenia, takich jak temperatura i wilgotność zgodnie ze specyfikacją.
6. Urządzenia mogą być stale rozwijane. W przypadku rozbieżnych informacji dotyczących warunków pracy, wydajności lub innych właściwości urządzenia pomiędzy instrukcją obsługi a etykietą urządzenia, pierwszeństwo mają zawsze informacje na urządzeniu.
7. Urządzenie nie jest przystosowane do pracy w klimacie tropikalnym i na wysokościach od 2000 m n.p.m.
8. O ile wyraźnie nie stwierdzono inaczej, urządzenie nie nadaje się do pracy w warunkach morskich.

UWAGA: W przypadku zestawów do konwersji lub modernizacji dostarczonych przez producenta, należy przestrzegać załączonych instrukcji.

PRZESTROGA: PRODUKTY AUDIO O DUŻEJ GŁOŚNOŚCI!

To urządzenie jest przeznaczone do użytku profesjonalnego. Komercyjna eksploatacja tego urządzenia podlega obowiązującym krajowym przepisom i wytycznym dotyczącym zapobiegania wypadkom.

Uszkodzenie słuchu spowodowane wysokim poziomem głośności i ciągłym narażeniem: korzystanie z tego produktu może generować wysokie poziomy ciśnienia akustycznego (SPL), które mogą spowodować uszkodzenie słuchu. Należy unikać ekspozycji na wysokie poziomy głośności.

UWAGA: Podłączanie kabli sygnałowych i obsługa przełączników (na przykład włączanie i wyłączanie zasilania phantom) może powodować znaczne zakłócenia. Należy upewnić się, że kanały wejściowe (mikser, interfejs audio, urządzenie efektowe itp.) są wyciszone podczas nawiązywania potączeń i obsługi przełączników. W przeciwnym razie poziom hałasu może spowodować uszkodzenia.

OSTRZEŻENIE: Należy odłączyć zasilacz sieciowy od gniazdka ORAZ odłączyć wzmacniacz, który może być podłączony do urządzenia, aby doprowadzić urządzenie do stanu całkowitego odłączenia od napięcia.

UWAGA: Należy upewnić się, że urządzenie nie jest przykryte podczas pracy i że powietrze może swobodnie cyrkulować, szczególnie w przypadku montażu w szafie rack!

UWAGA: Silne pola magnetyczne mogą powodować powstawanie szumów. Z tego powodu nie należy umieszczać urządzenia w pobliżu silnych pół magnetycznych (na przykład transformatora sieciowego).

ZAWARTOŚĆ OPAKOWANIA

Należy wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe.

Proszę sprawdzić kompletność i integralność dostawy i niezwłocznie po zakupie powiadomić sprzedawcę, jeśli dostawa nie jest kompletna lub jest uszkodzona.

Zawartość opakowania produktu obejmuje:

▶1× dwukanałowy izolator liniowy pasywny
▶ 1× etykieta transportowa
▶1 × zestaw gumowych nóżek

WPROWADZENIE

Izolator linii kyll jest wyposażony w dwa wejściowe gniazda combo, dostosowane do wtyków XLR lub jack 6,3 mm. Wejścia umożliwiają podłączenie urządzeń odtwarzających w sposób zbalansowany lub niezbalansowany. Zbalansowane wyjścia liniowe są wyposażone w męskie gniazda XLR. Między wejściami i wyjściami jest izolacja galwaniczna za pomocą wysokiej jakości transformatorów. Użycie przełącznika masy do odłączenia masy wejść i wyjść skutecznie eliminuje pętle szumów i inne sygnały zakłócające. Sygnały audio można również przesyłać bez szumów na długich odcinkach kabli za pomocą Izolatora linii.

CHARAKTERYSTYKA

Do podłączania urządzeń z wyjściami niezbalansowanymi lub zbalansowanymi do systemów PA

▶Galwaniczna izolacja transformatora
▶Wejścia Combo, mogą być używane ze złączami XLR lub jack
▶ Bez zniekształceń do +20 dBu
Solidna obudowa wykonana z aluminium i stali
▶ Niezawodnie eliminuje szumy pętli masy i sygnały zakłócające
▶Dwa kanały stereo lub dwa niezależne sygnały
▶2 zbalansowane wyjścia XLR
▶Nie jest wymagane zasilanie

W zestawie etykieta wielokrotnego użytku do przymocowania z tytu urządzenia kyll

Zaprojektowany w Niemczech

Wejścia liniowe z gniazdami combo (XLR / jack 6,3 mm) odpowiednie do okablowania niezbalansowanego i zbalansowanego. Do podłączenia np. klawiatury do Izolatora linii należy użyć ekranowanych kabli audio.

2. OUTPUT A / OUTPUT B

Zbalansowane wyjścia liniowe z 3-pinowymi gniazdami XLR. Należy użyć ekranowanych kabli audio, aby podłączyć moduł Line Isolation Box do zbalansowanego wejścia konsoli miksującej lub interfejsu audio.

3. LIFT / GND

Przełącznik do odłączania uziemienia od wejścia i wyjścia (podnoszenie uziemienia). W pozycji nie wciśniętej połączenie z masą jest rozłączone; połączenie jest nawiązywane po wciśnięciu przełącznika. Możliwość zapobiegania pętli szumów za pomocą przełącznika masy zależy od uziemienia podłączonego urządzenia. Możliwe jest zatem, że zarówno jedna, jak i druga pozycja przełącznika jest w stanie skutecznie zmniejszyć lub wyeliminować buczenie.

UWAGA: Podłączenie kabli sygnałowych może spowodować znaczny hałas. Należy upewnić się, że kanały wejściowe mikserów, interfejsów audio itp. są wyciszone podczas podłączania. W przeciwnym razie poziom hałasu może spowodować uszkodzenia.

UWAGA: Silne pola magnetyczne mogą powodować powstawanie szumów. Dlatego nie należy umieszczać izolatora linii w pobliżu silnych pół magnetycznych (np. transformator sieciowy).

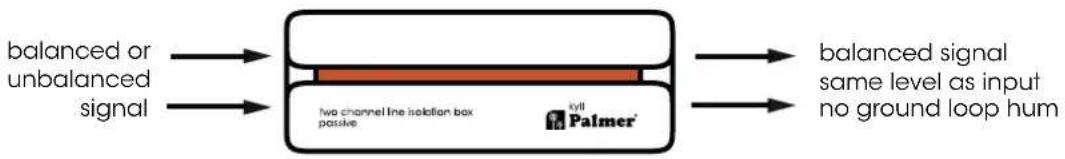

PRZYKŁADY POŁĄCZEŃ

Numer produktu PKYLL
Typ produktu	izolator linii
Liczba kanatów	2
Typ	pasywny
Izolowany transformatorowo	tak
Liczba wejść	2
Typ wejścia	symetryczne / asymetryczne
Przyłącza wejściowe	6.3 mm jack, XLR
Liczba wyjść:	2
Typ wyjścia	zbalansowane
Przyłącza wyjściowe	XLR
Przełącznik uziemienia	tak
Obudowa	Odlew aluminiowy
Wymiary (szer. × wys. × głęb.)	140 × 50 × 98 mm
Waga	0.69 kg
Temperatura otoczenia podczas pracy	-20°C...70°C
Względna wilgotność powietrza:	< 80%, bez kondensacji
Dołączone akcesoria	gumowe nóżki, etykieta z opisem

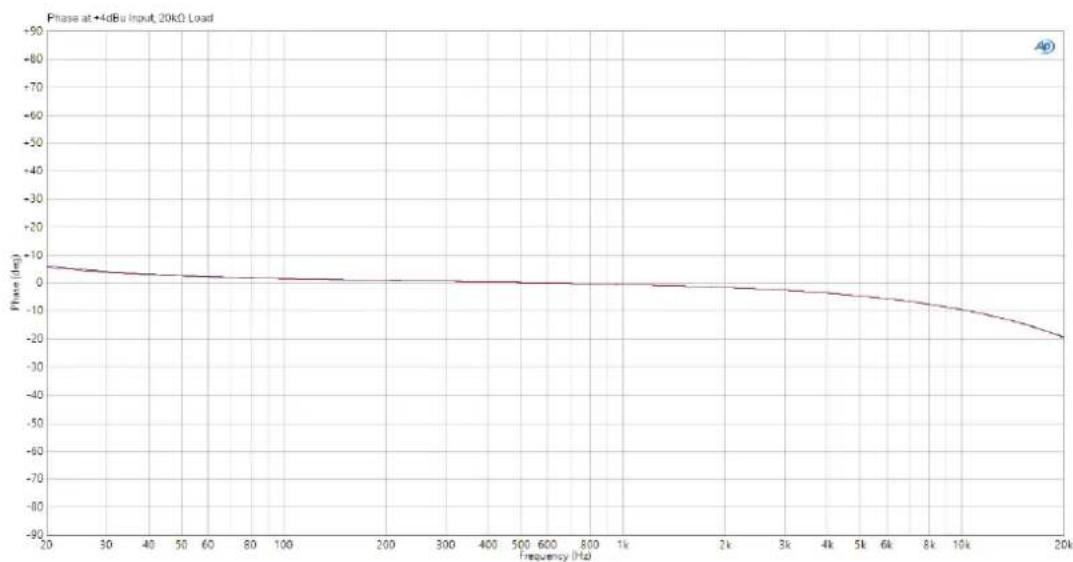

Audio
Maks. Poziom wejściowy (< 1% THD, 20 Hz)	+20 dBu
Maks. Poziom wejściowy (< 1% THD, 1 kHz)	+32 dBu
Reakcja na częstotliwość (±1 dB, względne 1 kHz)	10 Hz - 50 kHz
Impedancja wejściowa (1 kHz)	9,3 kΩ
Impedancja wyjściowa (1 kHz, ustawienie: ...)	260 Ω

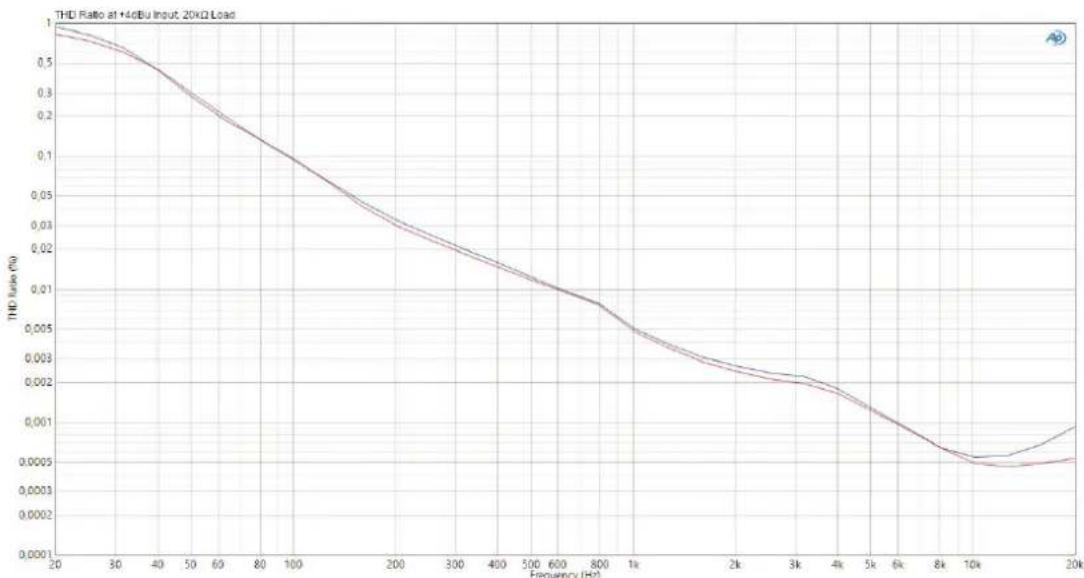

THD (30 Hz, +4 dBu, unity, nieważona)	< 0.09 %
THD (1 kHz, +4 dBu, unity, nieważona)	< 0.002 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0.001 %
Przełożenie transformatora	1:1

Wszystkie pomiary zostały wykonane przy użyciu generatora o impedancji wyjściowej 100 Ω i zbalansowanym obciążeniu 20 kΩ.

1. Opakowania mogą być wprowadzane do cyklu materiałów wielokrotnego użytku przy użyciu zwykłych metod utylizacji.

2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

URZĄDZENIE:

1. Niniejsze urządzenie podlega Europejskiej Dyrektywie w sprawie Zużytego Sprzętu Elektrycznego i Elektronicznego, z późniejszymi zmianami. Dyrektywa WEEE Zużyty Sprzęt Elektryczny i Elektroniczny. Starych urządzeń nie należy wyrzucać razem z odpadami domowymi. Stare urządzenie należy zutylizować za pośrednictwem autoryzowanej firmy zajmującej się utylizacją odpadów lub zakładu utylizacji odpadów komunalnych. Należy przestrzegać odpowiednich przepisów obowiązujących w danym kraju!

2. Należy przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w Państwa kraju.

3. Jako klient prywatny, mogą Państwo uzyskać informacje na temat przyjaznych dla środowiska opcji utylizacji od sprzedawcy, od którego produkt został zakupiony lub od odpowiednich władz regionalnych.

BATERIE:

1. Baterii nie należy wyrzucać do odpadów domowych. Baterie należy utylizować za pośrednictwem zatwierdzonej firmy utylizacyjnej lub komunalnegozakładu utylizacji.

2. Należy przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w danym kraju.

3. Jako klient prywatny, mogą Państwo uzyskać informacje na temat przyjaznych dla środowiska opcji utylizacji od sprzedawcy detalicznego, u którego produkt został zakupiony lub od odpowiednich władz regionalnych.
4. Urządzenia z bateriami, których użytkownik nie może wyjąć, należyoddać do punktu zbiórki urządzeń elektrycznych.

DEKLARACJE PRODUCENTA

Gwarancja producenta i ograniczenie odpowiedzialności

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności można znaleźć pod adresem: cdn-shop.adamhall.com/media/pdf/Manufacturer-s-Declarations-PALMER_DE_EN_ES_FR.pdf

W sprawie zgłoszeń serwisowych prosimy kontaktować się ze sprzedawcq.

ZGODNOŚĆ Z CE

Adam Hall GmbH niniejszym oświad cza, że niniejszyprodukt jest zgodny z następującymi dyrektywami (w stosownych przypadkach): Dyrektywa niskonapięciowa (2014/35/UE) Dyrektywa EMC (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/EU)

DEKLARACJA ZGODNOŚCI

CE Deklaracje zgodności dla produktów podlegających dyrektywie LVD, EMC, RoHS można uzyskać pod adresem [e-mail]. Deklaracje zgodności dla produktów podlegających dyrektywie RED można pobrać ze strony www.adamhall.com/compliance.

ZASTRZEGA SIĘ MOŻLIWOŚĆ WYSTĄPIENIA BŁĘDÓW W DRUKU I POMYŁEK, A TAKŻE ZMIAN TECHNICZNYCH I INNYCH!
