MODE D'EMPLOI B116002AINT Tripp Lite

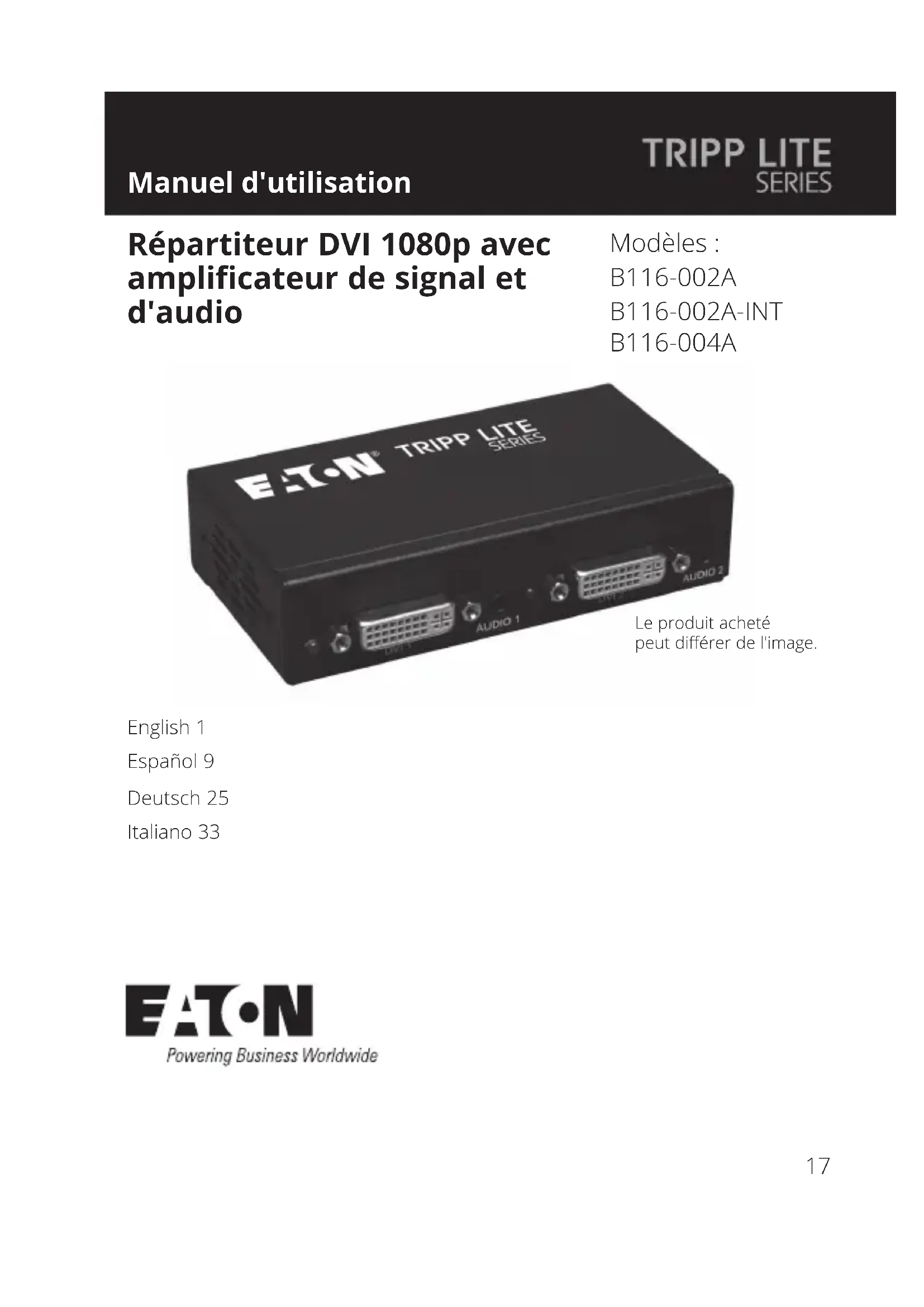

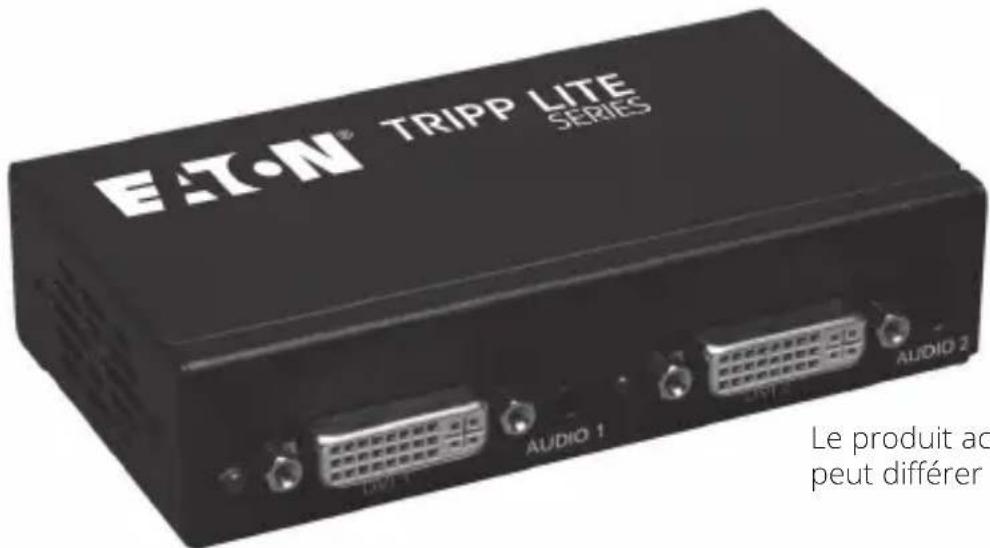

B116-004A Répartiteur DVI 1080p avec amplificateur de signal et d'audio English 1 Español 9 Deutsch 25 Italiano 3318

• Répartiteur B116-002A, B116-002A-INT ou B116-004A

• Alimentation électrique externe avec cordon de 1,37m (4,5 pi) (entrée : 100 à 240V, 50/60Hz, 0,35A ; sortie : 5V 2A)

• Manuel d'utilisation Accessoires disponibles en option Caractéristiques du produit Contenu du carton d'emballage

• Délivre un signal vidéo + audio DVI-D à lien unique à 2 (B116-002A et B116-002A-INT) ou 4 (B116-004A) ensembles de moniteurs et de haut-parleurs DVI.

• Enchaînez jusqu'à 3 niveaux de répartiteurs pour étendre le nombre d'achages et de haut- parleurs connectés jusqu'à 64.

• Un amplicateur de signal intégré augmente la distance entre le répartiteur et les achages connectés au-delà de la limite standard de 4,87m (16 pi).

• Prend en charge les résolutions vidéo d'ordinateur jusqu'à 1920 x 1200 et les résolutions HD jusqu'à 1080p.

• Les adaptateurs de che internationale permettent de se brancher aux prises de courant en Amérique du Nord, au Royaume-Uni, en Europe et en Australie.

• Compatible avec les normes HDCP, EDID et DDC.

• Fonctionnement plug-and-play sans logiciels requis pour une installation facile et immédiate.

• Conforme au Federal Trade Agreements Act (TAA) pour des achats selon le programme GSA

• Répéteur DVI Dual-link** B120-000*

• Câbles audio stéréo 3,5 mm P312-Series

• P560-Series Dual-link** DVI-D avec câble audio 3,5mm

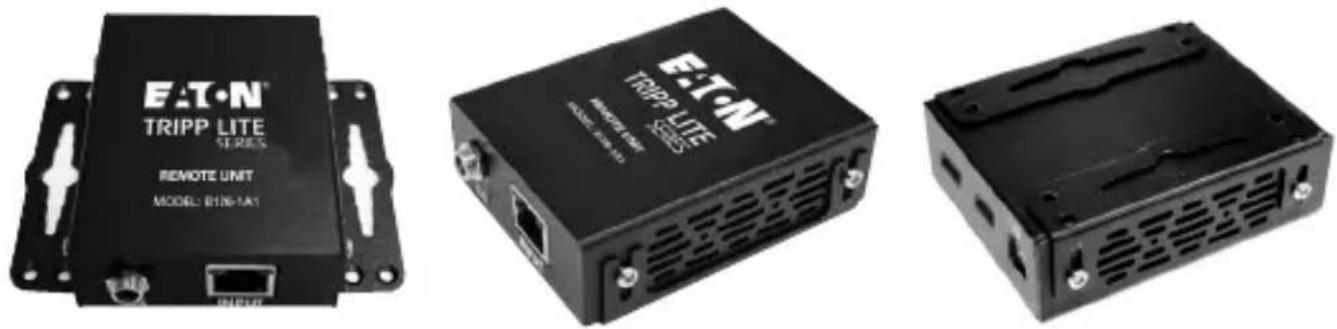

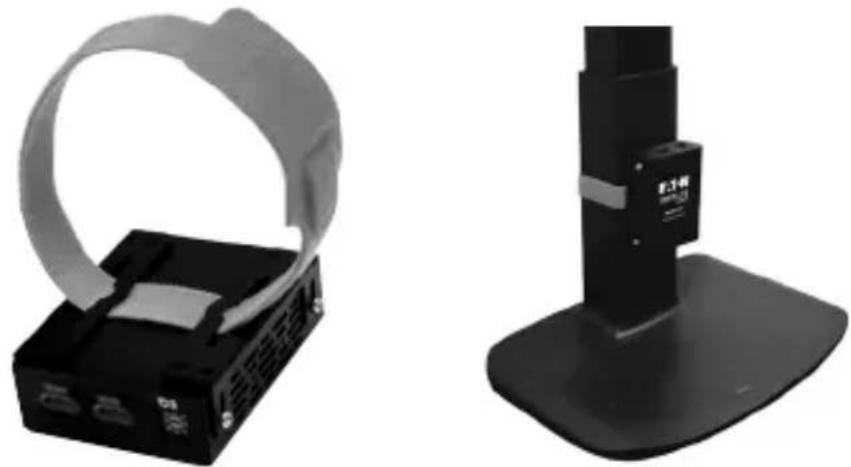

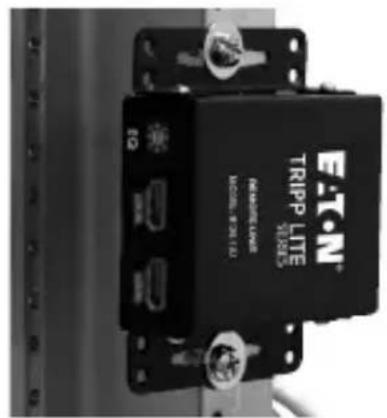

• Câbles DVI-D à lien unique P561-Series *Un répéteur B120-000 n'étend que le signal vidéo DVI, pas le signal audio 3,5mm. ** Les répartiteurs B116-002A, B116-002A-INT et B116-004A ne prennent en charge que les signaux DVI-D à liaison unique. Vous pouvez utiliser des câbles et des répéteurs DVI Dual-link, mais ils ne transmettront qu'un signal DVI-D à liaison unique.19 Les B116-002A, B116-002A-INT et B116-004A comprennent un matériel de montage qui leur permet d'être montés de diérentes manières. Les images suivantes montrent les diérentes façons dont les supports de montage inclus peuvent être xés pour diérentes méthodes de montage. Montage en rack 19” Montage sur mur Instructions de montage Montage sur poteau20 Dans une installation standard, un seul répartiteur est utilisé pour connecter deux (B116-002A et B116-002A-INT) ou jusqu'à quatre (B116-004A) ensembles de moniteurs et de haut-parleurs. Les règles suivantes s'appliquent à une installation standard :

• La distance entre la source et le séparateur ne doit pas dépasser 5m (16pi).

• Pour des résolutions vidéo de source allant de 1600 x 1200 @ 60Hz à 1920 x 1200 @ 60Hz. La distance entre le répartiteur et le moniteur et les haut-parleurs connectés ne doit pas dépasser 15m (49pi). La distance vidéo peut être prolongée en utilisant un répéteur DVI B120-000. Le B120-000 peut être situé jusqu'à 20m (65pi) du répartiteur et 5m (16pi) du moniteur connecté. - Pour des résolutions vidéo de source inférieures à 1600 x 1200 @ 60Hz. La distance entre le répartiteur et le moniteur et les haut-parleurs connectés ne doit pas dépasser 20m (65pi). La distance vidéo peut être prolongée en utilisant un répéteur DVI B120-000. Le B120- 000 peut être situé jusqu'à 35m (114pi) du répartiteur et 5m (16pi) du moniteur connecté.

• Les B116-002A, B116-002A-INT et B116-004A sont conçus pour des taux de rafraîchissement d'écran de 60Hz.

1. Assurez-vous que la source DVI et audio est hors tension.

2. Connectez la Source DVI et audio aux ports d'entrée du répartiteur à l'aide d'un câble audio

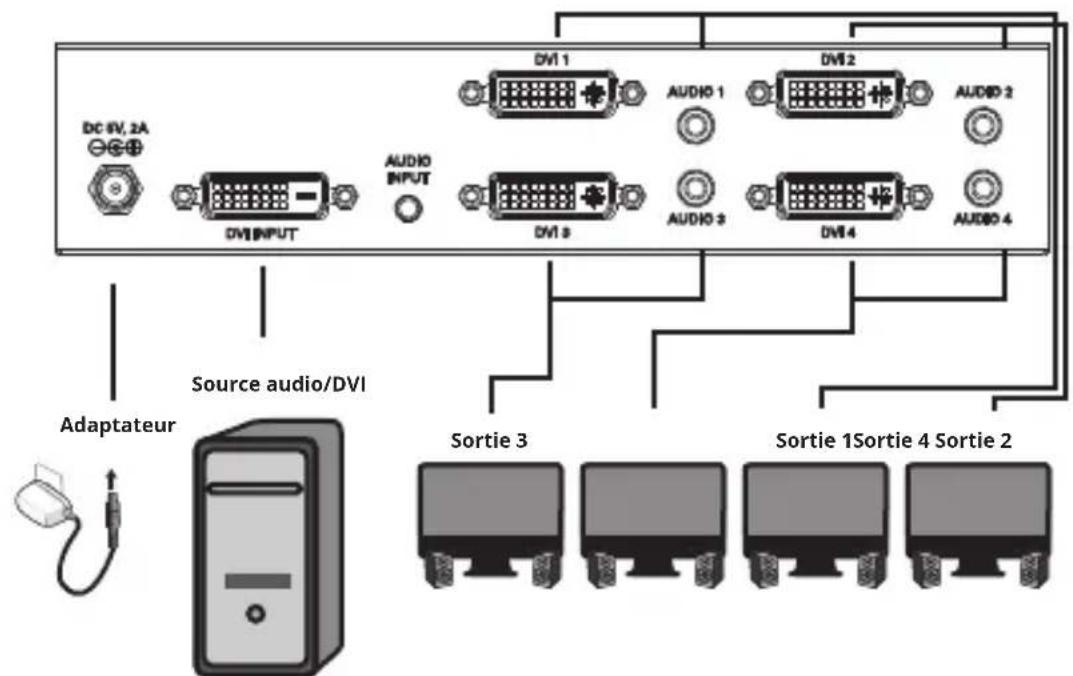

DVI 3,5mm (P560-XXX-A Series), ou d'un câble DVI à lien unique (P561-Series) et d'un câble audio 3,5mm (P312-Series). Installation standard Sortie 3 Adaptateur Source audio/DVI Sortie 1Sortie 4 Sortie 221 Installation standard

3. Connectez un moniteur et des haut-parleurs à un ensemble de ports de sortie disponibles sur

le répartiteur à l'aide d'un câble DVI audio 3,5mm (P560-XXX-A Series) ou d'un câble DVI à lien unique (P561-Series) et d'un câble audio 3,5mm (P312-Series).

4. Répétez l'étape 3 pour chaque ensemble supplémentaire de moniteurs et de haut-parleurs

que vous connectez au répartiteur.

5. Connectez l'alimentation externe fournie au répartiteur et branchez-la à un dispositif

antisurtension, à une unité de distribution d'énergie (PDU) ou à unonduleur. Le voyant d'alimentation s'allumera pour indiquer que l'appareil est alimenté.

6. Mettez sous tension tous les moniteurs et haut-parleurs connectés, puis mettez sous tension

la source DVI et audio. Le voyant du port d'entrée s'allumera pour indiquer qu'il est connecté à une source sous tension. Les voyants des ports s'allumeront pour indiquer que le port correspondant est connecté à un moniteur et à des haut-parleurs et qu'il reçoit un signal de la source. Le nombre de moniteurs et de haut-parleurs connectés peut être augmenté en enchaînant jusqu'à trois niveaux de répartiteurs ensemble. En mettant en cascade un B116-004A à partir de chaque port dans une installation à trois niveaux, vous pouvez connecter jusqu'à 64 ensembles de moniteurs et de haut-parleurs. Les règles suivantes s'appliquent à une installation en cascade :

• La distance entre la source et le répartiteur ne doit pas dépasser 5m (16pi).

• Pour des résolutions de vidéo source allant de 1600 x 1200 @ 60Hz à 1920 x 1200 @ 60Hz. La distance entre le répartiteur de premier niveau et tout répartiteur de dernier niveau ne doit pas dépasser 20m (65pi). La distance vidéo peut être prolongée en utilisant un répéteur DVI B120-000 entre chaque niveau de répartiteurs. Chaque répéteur B120-000 peut être placé jusqu'à 10m (32pi) d'un répartiteur et 5m (16pi) du répartiteur du niveau suivant ou d'un moniteur connecté. - Pour des résolutions vidéo de source inférieures à 1600 x 1200 @ 60Hz. La distance entre le répartiteur de premier niveau et tout répartiteur de dernier niveau ne doit pas dépasser 30m (98pi). La distance vidéo peut être prolongée en utilisant un répéteur DVI B120-000 entre chaque niveau de répartiteurs. Chaque répéteur B120-000 peut être placé jusqu'à 30m (98pi) d'un répartiteur et 5m (16pi) du répartiteur du niveau suivant ou du moniteur connecté.

• Les B116-002A, B116-002A-INT et B116-004A sont conçus pour des taux de rafraîchissement d'écran de 60Hz. Installation en cascade22

1. Assurez-vous que la source DVI et audio est hors tension.

2. Connectez la source DVI et audio aux ports d'entrée du répartiteur de premier niveau à l'aide

d'un câble DVI audio 3,5mm (P560-XXX-A Series) ou d'un câble DVI à lien unique (P561-Series) et d'un câble audio 3,5mm (P312-Series).

3. Connectez un ensemble de ports de sortie disponibles sur le répartiteur de premier niveau

aux ports d'entrée d'un répartiteur de deuxième niveau à l'aide d'un câble DVI audio 3,5mm (P560-xxx-A Series) ou d'un câble DVI à lien unique (P561-Series) et d'un câble audio 3,5mm (P312-Series).

4. Répétez l'étape 3 pour tous les répartiteurs supplémentaires que vous souhaitez connecter.

Lorsque vous avez connecté un répartiteur à chaque ensemble de ports du répartiteur de premier niveau, vous pouvez connecter un troisième niveau de répartiteurs à chaque ensemble de ports du deuxième niveau. Vous ne pouvez pas connecter plus de trois niveaux de répartiteurs dans une installation en cascade.

5. Connectez un moniteur et des haut-parleurs à un ensemble de ports de sortie disponibles à

l'aide d'un câble DVI audio 3,5mm (P560-XXX-A Series) ou d'un câble DVI à lien unique (P561- Series) et d'un câble audio 3,5mm (P312-Series).

6. Répétez l'étape 5 pour chaque ensemble supplémentaire de moniteurs et de haut-parleurs

que vous connectez. Installation en cascade DVI/Audio Source Source DVI/audio23 Si vous rencontrez un problème avec votre répartiteur, les conseils de dépannage ci-dessous peuvent vous aider à résoudre le problème :

• Vériez que le voyant d'alimentation est allumé. Si ce n'est pas le cas, vériez si l'alimentation externe est alimentée en branchant quelque chose d'autre sur la même source d'alimentation. Si elle est alimentée, assurez-vous que l'alimentation est bien connectée au répartiteur. Si le voyant n'est toujours pas allumé, utilisez un voltmètre pour vérier que la source d'alimentation fournit susamment de courant à l'alimentation externe.

• Assurez-vous que les câbles que vous utilisez fonctionnent correctement en les connectant directement entre la source et l'écran/les haut-parleurs. Testez tous les câbles de l'installation pour vous assurer qu'ils fonctionnent correctement.

• Si les câbles que vous utilisez fonctionnent correctement, testez chaque port du répartiteur pour vous assurer qu'ils fonctionnent. À l'aide des câbles que vous venez de tester, connectez la source au répartiteur, puis un ensemble de ports de sortie à un moniteur et à des haut- parleurs. Testez chaque port pour vous assurer qu'ils fonctionnent correctement. Installation en cascade Dépannage

7. Connectez l'alimentation externe fournie au répartiteur de premier niveau et branchez-la à

un dispositif antisurtension, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant d'alimentation s'allumera pour indiquer que l'appareil est alimenté.

8. Répétez l'étape 7 pour chaque répartiteur de deuxième niveau, puis pour chaque répartiteur

de troisième niveau.

9. Mettez sous tension tous les moniteurs et haut-parleurs connectés, puis mettez sous tension

la source DVI et audio. Le voyant du port d'entrée s'allume pour indiquer qu'il est connecté à une source sous tension. Les voyants des ports s'allumeront pour indiquer que le port correspondant est connecté à un moniteur et à des haut-parleurs et qu'il reçoit un signal de la source.24 Garantie Garantie limitée d'un an Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modiés d'une façon quelconque.SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains états ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCIDENTELS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de prots ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.ATTENTION! L'utilisation de cet équipement dans des applications de maintient en vie pour laquelle on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de maintient en vie ou aecterait de manière signicative sa sécurité ou son ecacité n'est pas recommandée.Informations de conformité DEEE pour les clients et les recycleurs (Union européenne) Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en n de vie Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modiées sans préavis. Les photos et illustrations peuvent légèrement diérer des produits réels. Eaton 1000 Eaton Boulevard Cleveland, OH 44122 États-Unis Eaton.com © 2024 Eaton Tous droits réservés. Publication n°23-10-224 / 93-38AD_RevC Février 2024 Eaton est une marque déposée. Toutes les marques commerciales appartiennent à leurs propriétaires respectifs. 9338AD 9338AD25 Bedienungsanleitung Das gekaufte Produkt kann vom Bild abweichen. Modelle: B116-002A
