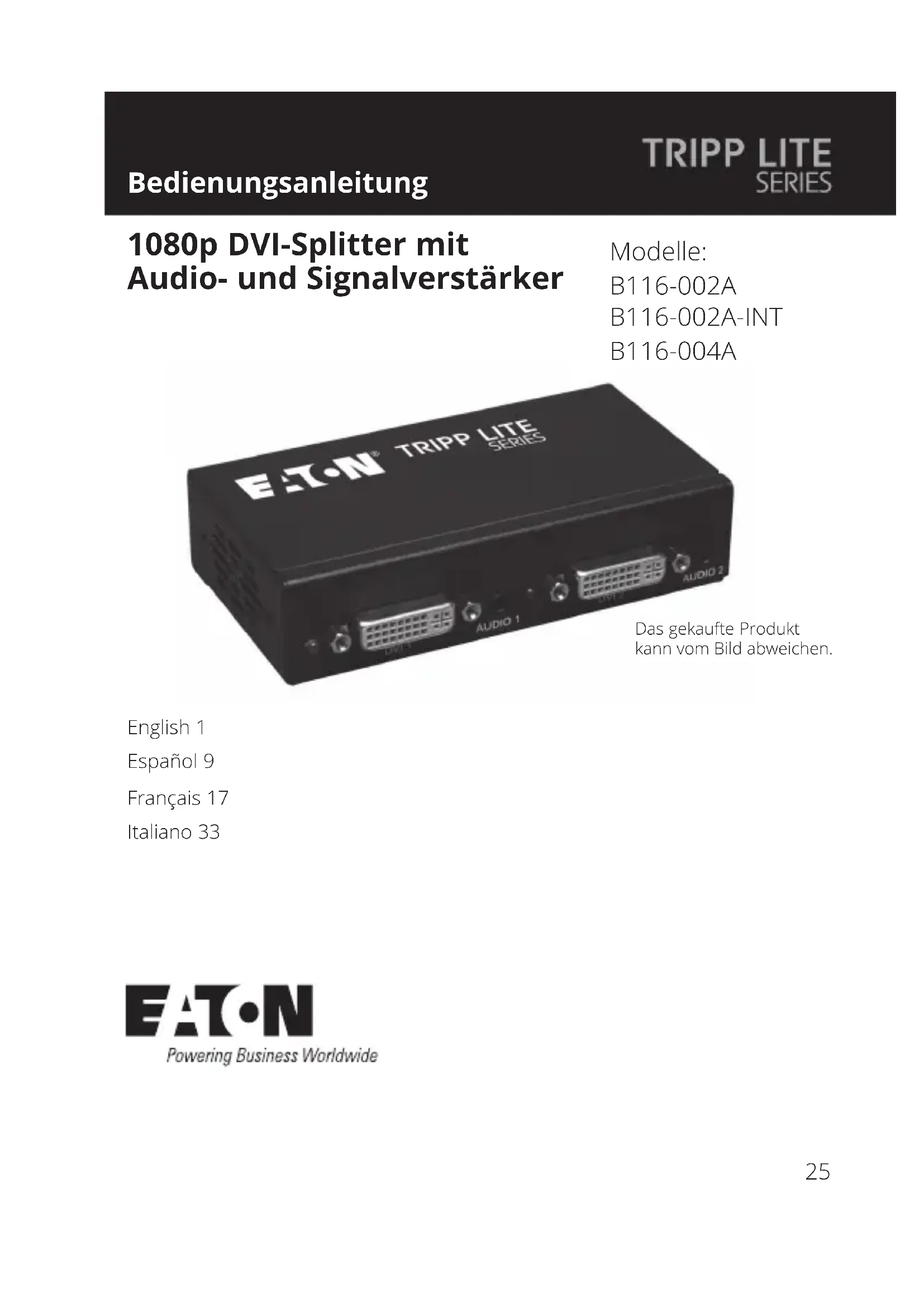

BEDIENUNGSANLEITUNG B116002AINT Tripp Lite

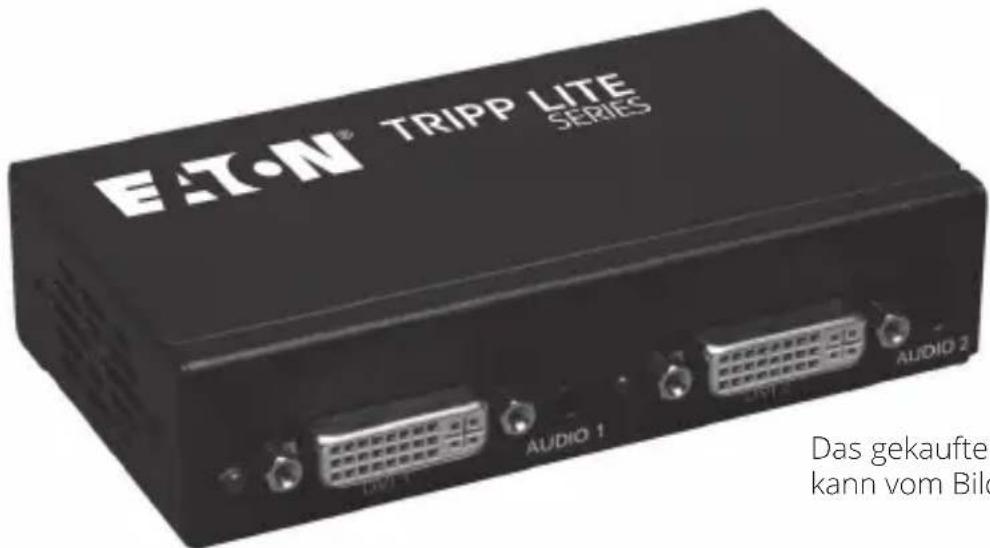

1080p DVI-Splitter mit Audio- und Signalverstärker

Modelle:

B116-002A

B116-002A-INT

B116-004A

EAT-N® TRIPP LITE SERIES DUT-1 AUDIO 1 AUDIO 2 Das gekaufte kann vom Bild

Das gekaufte Produkt kann vom Bild abweichen.

English 1

Español 9

Français 17

Italiano 33

Lieferumfang

• B116-002A, B116-002A-INT oder B116-004A Splitter
- Externes Netzteil mit 1,37 m Kabel (Eingang: 100-240 V, 50/60 Hz, 0,35 A; Ausgang: 5 V 2 A)
• (4x) Internationale Steckeradapter (nur B116-002A-INT)
- Befestigungsmaterial
• Bedienungsanleitung

Produktmerkmale

• Überträgt ein Single-Link-DVI-D-Video- und Audiosignal an 2 (B116-002A und B116-002A-INT) oder 4 (B116-004A) Sätze von DVI-Monitoren und Lautsprechern
• Schalten Sie bis zu 3 Stufen von Splittern hintereinander, um die Anzahl der angeschlossenen Bildschirme und Lautsprecher auf 64 zu erweitern
• Der eingebaute Signalverstärker verlängert den Abstand zwischen dem Splitter und den angeschlossenen Bildschirmen über die standardmäßige Begrenzung von 1,83 m hinaus
• Unterstützt Computer-Videoauflösungen bis zu 1920 x 1200 und HD-Auflösungen bis zu 1080p.
• Internationale Steckeradapter ermöglichen den Anschluss an Steckdosen in Nordamerika, Europa, Australien und im Vereinigten Königreich
• Kompatibel mit HDCP-, EDID- und DDC-Standards
• Plug-and-Play-Betrieb ohne Software für eine einfache und sofortige Installation

Optionales Zubehör

• Entspricht dem Federal Trade Agreements Act (TAA) für Käufe nach der GSA-Liste
  • B120-000* Dual-Link** DVI-Extender
  • P312-Serie 3,5 mm Stereo-Audio-Kabel
  • P560-Serie Dual-Link** DVI-D mit 3,5 mm Audiokabel
  • P561-Serie Single-Link-DVI-D-Kabel

*Ein B120-000 Extender verlängert nur das DVI-Videosignal, nicht das 3,5 mm Audio.

** Die Splitter B116-002A, B116-002A-INT und B116-004A unterstützen nur Single-Link-DVI-D-Signale. Dual-Link-DVI-Kabel und Extender können verwendet werden, aber übertragen nur ein Single-Link-DVI-D-Signal.

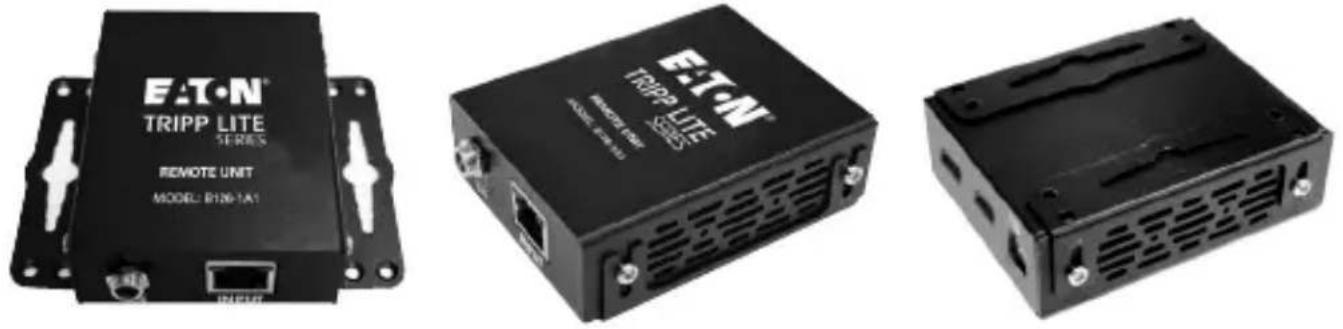

Montageanleitung

Im Lieferumfang des B116-002A, B116-002A-INT und B116-004A sind Montageteile enthalten, mit denen sie auf verschiedene Weise montiert werden können. Die folgenden Abbildungen zeigen, wie die im Lieferumfang enthaltenen Montagehalterungen für unterschiedliche Montagemethoden angebracht werden können.

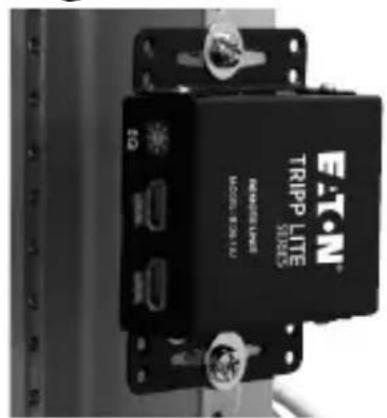

Wandhalterung

19-Zoll-Rack-Montage

E'ION® TRIPP LITE 500S REMARKERS MODEL: E-2014J

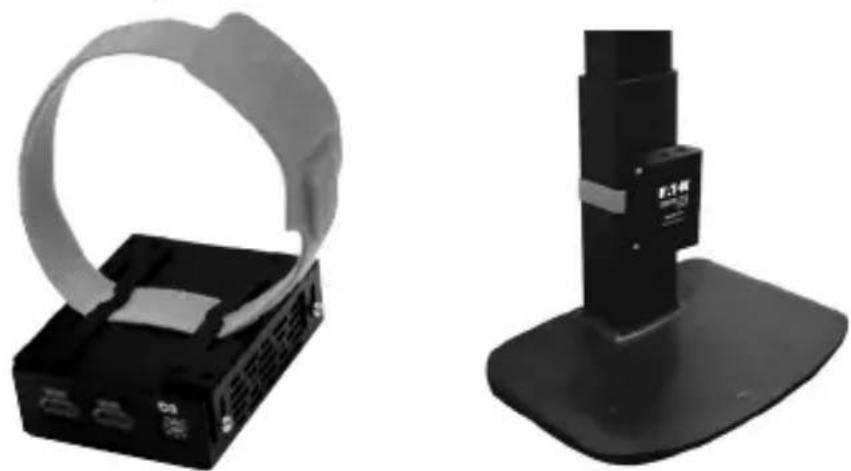

Pfostenmontage

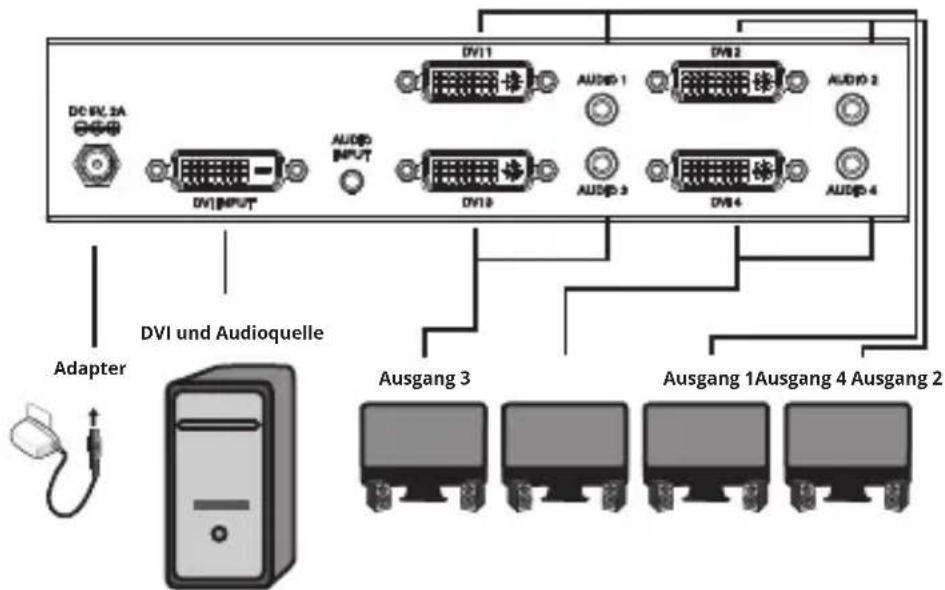

Standardinstallation

In einer Standardinstallation wird nur ein Splitter verwendet, um zwei (B116-002A und B116-002A-INT) oder bis zu vier (B116-004A) Sätze von Monitoren und Lautsprechern anzuschließen. Für eine Standardinstallation gelten die folgenden Regeln:

- Der Abstand zwischen der Quelle und dem Splitter darf 5 m nicht überschreiten.

- Für Videoauflösungen der Quelle von 1600 x 1200 bei 60 Hz bis 1920 x 1200 bei 60 Hz. Der Abstand zwischen dem Splitter und dem angeschlossenen Monitor und den Lautsprechern darf 15 m nicht überschreiten. Der Abstand des Videos kann mit einem B120-000 DVI-Extender verlängert werden. Der B120-000 kann bis zu 20 m vom Splitter und 5 m vom angeschlossenen Monitor entfernt sein.

- Für Videoauflösungen der Quelle unter 1600 x 1200 bei 60 Hz. Der Abstand zwischen dem Splitter und dem angeschlossenen Monitor und den Lautsprechern darf 20 m nicht überschreiten. Der Abstand des Videos kann mit einem B120-000 DVI-Extender verlängert werden. Der B120-000 kann bis zu 35 m vom Splitter und 5 m vom angeschlossenen Monitor entfernt sein.

- Der B116-002A, B116-002A-INT und B116-004A ist für Monitor-Aktualisierungsraten von 60 Hz ausgelegt.

DC ICL 2A DV1 INPUT AVOFP INPUT DV11 AUDG 1 DV12 AUDG 3 DV13 AUDG 4 AUDG 2 AUDG 4 DVI und Audioquelle Adapter Ausgang 3 Ausgang 1 Ausgang 4 Ausgang 2

1. Stellen Sie sicher, dass die DVI- und Audioquelle ausgeschaltet sind.
2. Schließen Sie die DVI- und Audioquelle über eine DVI mit einem 3,5 mm Audiokabel (P560-XXX-A-Serie) oder einem Single-Link-DVI-Kabel (P561-Serie) und ein 3,5 mm Audiokabel (P312-Serie) an die Eingangsanschlüsse des Splitters an.
3. Schließen Sie einen Monitor und Lautsprecher über eine DVI mit einem 3,5 mm Audiokabel (Serie P560-XXX-A) oder Single-Link-DVI-Kabel (Serie P561) und ein 3,5 mm Audiokabel (Serie P312) an einen Satz verfügbarer Ausgangsanschlüsse am Splitter an.

Standardinstallation

1. Wiederholen Sie Schritt 3 für jeden weiteren Satz von Monitoren und Lautsprechern, die Sie an den Splitter anschließen.
2. Schließen Sie das im Lieferumfang enthaltene, externe Netzteil an den Splitter an und stecken Sie es in einen Überspannungsschutz, eine Stromverteilungseinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) ein. Die Power-LED leuchtet auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird.
3. Schalten Sie die Stromversorgung aller angeschlossenen Monitore und Lautsprecher ein und anschließend die Stromversorgung der DVI- und Audioquelle. Die Eingangsanschluss-LED leuchtet auf, um anzuzeigen, dass sie an eine eingeschaltete Quelle angeschlossen ist. Die Anschluss-LEDs leuchten auf, um anzuzeigen, dass der entsprechende Anschluss mit einem Monitor und Lautsprechern verbunden ist und ein Signal von der Quelle empfängt.

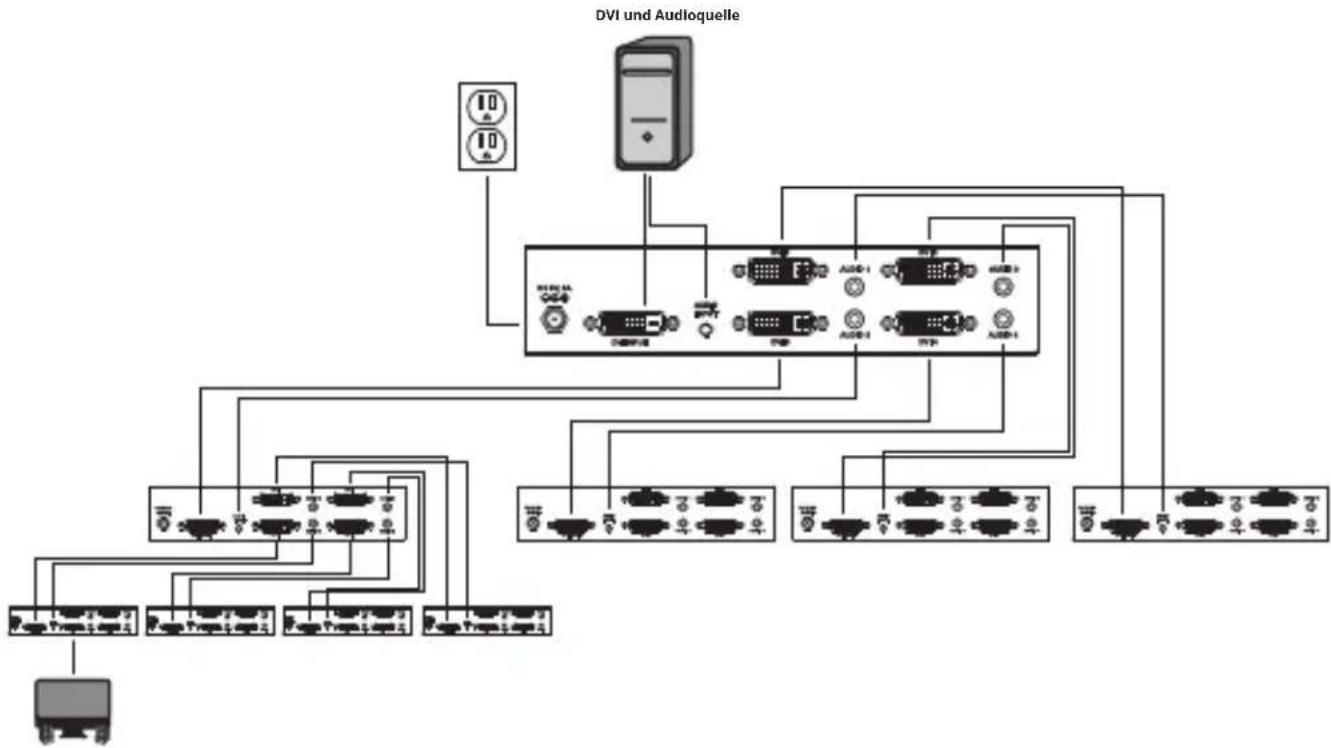

Hintereinandergeschaltete Installation

Die Anzahl der angeschlossenen Monitore und Lautsprecher kann durch das Hintereinanderschalten von bis zu drei Stufen von Splittern erweitert werden. Durch das Hintereinanderschalten eines B116-004A von jedem Anschluss in einer dreistufigen Installation können Sie bis zu 64 Sätze von Monitoren und Lautsprechern anschließen. Für eine hintereinandergeschaltete Installation gelten die folgenden Regeln:

• Der Abstand zwischen der Quelle und dem Splitter darf 5 m nicht überschreiten.
• Für Videoauflösungen der Quelle von 1600 x 1200 bei 60 Hz bis 1920 x 1200 bei 60 Hz. Der Abstand zwischen dem Splitter der ersten Stufe und einem beliebigen Splitter der letzten Stufe darf 20 m nicht überschreiten. Der Abstand des Videos kann mit einem B120-000 DVI-Extender zwischen den einzelnen Splitterstufen verlängert verlängert werden. Jeder B120-000 kann bis zu 10 m von einem Splitter und 5 m vom nächsten Splitter der nächsten Stufe oder angeschlossenen Monitor entfernt sein.
• Für Videoauflösungen der Quelle unter 1600 x 1200 bei 60 Hz. Der Abstand zwischen dem Splitter der ersten Stufe und einem beliebigen Splitter der letzten Stufe darf 30 m nicht überschreiten. Der Abstand des Videos kann mit einem B120-000 DVI-Extender zwischen den einzelnen Splitterstufen verlängert verlängert werden. Jeder B120-000 kann bis zu 30 m von einem Splitter und 5 m vom Splitter der nächsten Stufe oder angeschlossenen Monitor entfernt sein.
• Der B116-002A, B116-002A-INT und B116-004A ist für Monitor-Aktualisierungsraten von 60 Hz ausgelegt.

Hintereinandergeschaltete Installation

1. Stellen Sie sicher, dass die DVI- und die Audioquelle ausgeschaltet sind.
2. Schließen Sie die DVI- und Audioquelle über eine DVI mit einem 3,5 mm Audiokabel (P560-XXX-A-Serie) oder einem Single-Link-DVI-Kabel (P561-Serie) und ein 3,5 mm Audiokabel (P312-Serie) an die Eingangsanschlüsse des Splitters der ersten Stufe an.
3. Schließen Sie einen Satz verfügbarer Ausgangsanschlüsse am Splitter der ersten Stufe mit einer DVI mit 3,5 mm Audiokabel (P560-xxx-A-Serie) oder Single-Link-DVI-Kabel (P561-Serie) und ein 3,5 mm Audiokabel (P312-Serie) an die Eingangsanschlüsse eines Splitters der zweiten Stufe an.
4. Wiederholen Sie Schritt 3 für weitere Splitter, die angeschlossen werden sollen. Nachdem Sie an jeden Satz von Anschlüssen des Splitters der ersten Stufe einen Splitter angeschlossen haben, können Sie eine dritte Stufe von Splittern an jeden Satz von Anschlüssen der zweiten Stufe anschließen. Es können nicht mehr als drei Stufen von Splittern in einer hintereinandergeschalteten Installation angeschlossen werden.
5. Schließen Sie einen Monitor und Lautsprecher über eine DVI mit einem 3,5 mm Audiokabel (P560-XXX-A-Serie) oder Single-Link-DVI-Kabel (P561-Serie) und einem 3,5 mm Audiokabel (P312-Serie) an einen Satz verfügbarer Ausgangsanschlüsse an.

Hintereinandergeschaltete Installation

1. Wiederholen Sie Schritt 5 für jeden weiteren Satz von Monitoren und Lautsprechern, die Sie anschließen.
2. Schließen Sie das im Lieferumfang enthaltene, externe Netzteil an den Splitter der ersten Stufe an und stecken Sie es in einen Überspannungsschutz, eine Stromverteilungseinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) ein. Die Power-LED leuchtet auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird.
3. Wiederholen Sie Schritt 7 für jeden Splitter der zweiten Stufe und anschließend für jeden Splitter der dritten Stufe.
4. Schalten Sie die Stromversorgung aller angeschlossenen Monitore und Lautsprecher ein und anschließend die Stromversorgung der DVI- und Audioquelle. Die Eingangsanschluss-LED leuchtet auf, um anzuzeigen, dass sie an eine eingeschaltete Quelle angeschlossen ist. Die Anschluss-LEDs leuchten auf, um anzuzeigen, dass der entsprechende Anschluss mit einem Monitor und Lautsprechern verbunden ist und ein Signal von der Quelle empfängt.

Fehlerbehebung

Wenn ein Problem mit Ihrem Splitter auftritt, können Sie das Problem mit den folgenden Tipps zur Fehlerbehebung möglicherweise beheben:

• Stellen Sie sicher, dass die Power-LED leuchtet. Wenn nicht, überprüfen Sie, ob das externe Netzteil mit Strom versorgt wird, indem Sie ein anderes Gerät an dieselbe Stromquelle anschließen. Wenn es mit Strom versorgt wird, stellen Sie sicher, dass das Netzteil richtig an den Splitter angeschlossen ist. Wenn die LED immer noch nicht leuchtet, stellen Sie mit einem Spannungsmesser sicher, dass die Stromquelle ausreichend Strom für die externe Stromversorgung liefert.
• Stellen Sie sicher, dass die Kabel, die Sie verwenden, ordnungsgemäß funktionieren, indem Sie diese direkt zwischen der Quelle und dem Bildschirm/ den Lautsprechern anschließen. Prüfen Sie alle Kabel in der Installation, um sicherzustellen, dass sie ordnungsgemäß funktionieren.
• Wenn die Kabel, die Sie verwenden, ordnungsgemäß funktionieren, testen Sie jeden Anschluss am Splitter, um sicherzustellen, dass er funktioniert. Schließen Sie die Quelle mit den gerade getesteten Kabeln an den Splitter und anschließend einen Satz Ausgangsanschlüsse an einen Monitor und Lautsprecher an. Testen Sie jeden Anschluss, um sicherzustellen, dass er ordnungsgemäß funktioniert.

Garantie

1 Jahr eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

WARNUNG!

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr. 23-10-

224 / 93-38AD_RevC

Februar 2024

9338AD

Eaton ist eine eingetragene Handelsmarke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
