Produkttyp	HDMI-Verteiler über Cat6-Kabel
Marke	Tripp Lite
Modell	B127A008BH
Anzahl der Ausgänge	8
Maximale Auflösung	4K x 2K (3840 x 2160) bei 60 Hz mit 4:4:4 Farbunterabtastung
Maximale Entfernung	70 m (230 ft) über Cat6 24 AWG Kabel
HDR	Unterstützt
HDCP	HDCP 2.2 konform
Audio	7.1 unkomprimierte Kanäle, Dolby TrueHD
Stromversorgung	Extern (im Lieferumfang enthalten) und Stromversorgung über Kabel (PoC) zu den Empfängern
Lokaler HDMI-Anschluss	Ja, lokaler Ausgang 4K/60 Hz oder Kaskadierung
Montage	Wandmontage, 19-Zoll-Rack, Stangenmontage (Montagezubehör enthalten)
Erforderliche Software	Keine
Betriebstemperatur	0°C bis 40°C (Schätzung)
Betriebsfeuchtigkeit	10% bis 85% RH (Schätzung)
Wartung	Mit einem trockenen, weichen Tuch reinigen
Sicherheit	Nicht Feuchtigkeit aussetzen, vor der Reinigung vom Stromnetz trennen
Garantie	1 Jahr eingeschränkt
Herstellungsland	China (Schätzung)

Häufig gestellte Fragen - B127A008BH Tripp Lite

Welche Kabel werden für eine optimale Entfernung empfohlen?

Verwenden Sie ein Cat6 24 AWG Kabel mit massiven Adern (Tripp Lite Serie N202) für eine maximale Entfernung von 70 m. Kabel mit Litzen oder höherer Stärke verringern die Reichweite.

Kann der Sender die Empfänger aus der Ferne mit Strom versorgen?

Ja, dank der Power over Cable (PoC) Technologie versorgt der Sender die Empfänger über das Cat6-Kabel mit Strom. Auf der Empfängerseite ist keine externe Stromversorgung erforderlich.

Was ist die maximal unterstützte Auflösung?

Der B127A008BH unterstützt eine Auflösung von 4K x 2K (3840 x 2160) bei 60 Hz mit 4:4:4 Unterabtastung, HDMI 2.0 konform.

Kann ich einen lokalen Monitor an den Sender anschließen?

Ja, der LOCAL OUT Anschluss ermöglicht den Anschluss eines lokalen Monitors oder die Kaskadierung eines weiteren Verteilers (B127A-002-BH, -004-BH oder -008-BH). Er unterstützt 4K/60 Hz.

Wie installiere ich den Verteiler an der Wand?

Verwenden Sie das mitgelieferte Montagezubehör. Befestigen Sie die Halterungen am Gehäuse, schrauben Sie es dann an die Wand, in ein 19-Zoll-Rack oder an eine Stange. Befolgen Sie die Abbildungen in der Anleitung.

Wird das Produkt mit Empfängern geliefert?

Nein, das Modell B127A008BH ist nur ein Verteiler. Die Empfänger (Modelle B127A-1A0-BH, -1P0-PH, -1A0-FH) werden separat verkauft.

Kann ich einen Repeater verwenden, um die Entfernung zu verlängern?

Ja, Sie können bis zu acht B127A-010-H Repeater zwischen Sender und jedem Empfänger hinzufügen, um die Reichweite zu verlängern.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob der Bildschirm auf HDMI 2.0 eingestellt ist und die Auflösung 60 Hz beträgt. Aktivieren Sie bei Bedarf HDR und UHD Deep Color. Für den lokalen Monitor deaktivieren Sie UHD Deep Color je nach Marke.

Ist das Produkt mit HDR-Signalen kompatibel?

Ja, es unterstützt den erweiterten Dynamikumfang (HDR) für präzisere Farben.

Wie lautet die Garantie für den B127A008BH?

Tripp Lite bietet eine eingeschränkte Garantie von 1 Jahr auf Material- und Verarbeitungsfehler.

BEDIENUNGSANLEITUNG B127A008BH Tripp Lite

HDMI über Cat6-Splitter-Kits, 4K/60 Hz

Splitter-Modelle: B127A-002-BH, B127A-004-BH, B127-008-BH

Splitter- und Empfänger-Kit-Modelle: 127A-002-BHPH2, B127A-004-BHPH3

English 1 • Espanol 24 • Français 48 • Pycckn 72

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.

Lieferumfang

	ExterneStromversorgung	Montageteile(J/N)	HDMI-Zubehrörkabel
B127A-002-BH J J N	N
B127A-002-BHPH2	J J N
B127A-004-BH J J J
B127A-004-BHPH3	J J J
B127A-008-BH J J N	N

Produktmerkmale

Alle

• Verlangert 4K Audio- und Videosignale auf einen HDMI-Bildschirm in einer Entfernung bis zu 70m
• Unterschied Videoauflösungen bis zu 4K x 2K (3840 x 2160) bei 60 Hz, wie in HDMI 2.0 spezifiziert, mit 4:4:4 Chroma-Subsampling
• Überträgt HDR-Signale (High Dynamic Range) für bessere Farbgenauigkeit
• Konform mit den HDCP 2.2-Normen
  Die PoC-Technologie (Power over Cable) liefert die Leistung vom Splitter an die angeschlossenen Empfängereinheiten über Cat6-Kabel
• Plug-and-Play - keine Software oder Treiber erforderlich

Produktmerkmale

B127A-002-BH

• Verlangert und verteil ein 4K Audio-/Videosignal effektiv auf zwei Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel
• Kompatibel mit Empfängereinheiten der B127A-Serie von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separatehältlich)
• Unterschiedt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD
• Die Unterstützung mehrerer Auflösungen erhögt den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
  Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter
• Mit den im Lieferumfang enthaltenen Montageteilen kann die Splittereinheit an der Wand, im Rack oder an einem Mast montiert werden

B127A-002-BHPH2

• Verlangert und verteil ein 4K Audio-/Videosignal effektiv auf zwei Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel
• Das Kit enthalt zwei Pigtail-Empfänger, die jeweils Videoauflösungen von 4K/60 Hz unterstützen

Produktmerkmale

• Kompatibel mit Empfängereinheiten der B127A-Serie von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separatehältlich)
• Unterschiedt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD
• Die Unterstützung mehrerer Auflösungen erhögt den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
  Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter
• Mit den im Lieferumfang enthaltenen Montageteilen kann die Splittereinheit an der Wand, im Rack oder an einem Mast montiert werden.

B127A-004-BH

• Verlangert und verteil ein 4K Audio-/Videosignal effektiv auf zwei Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel
• Kompatibel mit Empfängereinheiten der B127A-Serie von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separatehältlich)
• Unterstützung echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD

Produktmerkmale

• Die Unterstützung mehrerer Auflösungen erhögt den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
• Der lokale HDMI-Anschluss unterstützen eine Videoauflösung von 4K / 60~Hz , um das an die angeschlossenen Bildschirme übertragene Bild anzuzeigen
  Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter
• Kaskadieren Sie eine zusätzliche B127A-002-BH, B127A-004-BH oder B127A-008-BH Splittereinheit vom lokalen HDMI-Anschluss, um ihre Installation zu erweitern
• Mit den im Lieferumfang enthaltenen Montageteilen kann die Splittereinheit an der Wand, im Rack oder an einem Mast montiert werden

B127A-004-BHPH3

• Verlängert und verteil ein 4K Audio-/Videosignal effektiv auf zwei Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel
• Das Kit enthalt drei Pigtail-Empfänger, die jeweils Videoauflösungen von 4K/60 Hz unterstützen
• Kompatibel mit Empfängereinheiten der B127A-Serie von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separatehältlich)

Produktmerkmale

• Unterschiedt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD
• Die Unterstützung mehrerer Auflösungen erhögt den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p , 4K / 30Hz oder 4K / 60Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
• Der lokale HDMI-Anschluss unterstützen eine Videoauflösung von 4K / 60~Hz , um das an die angeschlossenen Bildschirme übertragene Bild anzuzeigen
  Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter
• Kaskadieren Sie eine zusätzliche B127A-002-BH, B127A-004-BH oder B127A-008-BH Splittereinheit vom lokalen HDMI-Anschluss, um ihre Installation zu erweitern
• Mit den im Lieferumfang enthaltenen Montageteilen kann die Splitereinheit an der Wand, im Rack oder an einem Mast montiert werden

B127A-008-BH

• Verlängert und verteil ein 4K Audio-/Videosignal effektiv auf acht Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel
• Kompatibel mit Empfängereinheiten der B127A-Serie von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separatehaldlich)
• Unterschiedt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD 101

Produktmerkmale

• Die Unterstützung mehrerer Auflösungen erhögt den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
  Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter
• Der lokale HDMI-Anschluss unterstützen eine Videoauflösung von 4K / 60~Hz , um das an die angeschlossenen Bildschirme übertragene Bild anzuzeigen
• Kaskadieren Sie eine zusätzliche B127A-002-BH, B127A-004-BH oder B127A-008-BH Splittereinheit vom lokalen HDMI-Anschluss, um ihre Installation zu erweitern
• Mit den im Lieferumfang enthaltenen Montageteilen kann die Splittereinheit an der Wand, im Rack oder an einem Mast montiert werden

Optionales Zubehör:

N202-Serie Cat6 24 AWG Volldraht-Patchkabel
P569-XXX-CERT oder P568-XXX-2A-Serie Hochgeschwindigkeits-HDMI 2.0-Kabel
B127A-010-H Signalveränder
B127A-1A0-BH Box-Stil-Empfänger
B127A-1P0-PHPigtail-Empfänger
B127A-1A0-FH Frontplatten-Empfänger

Haftungsausschluss

Bitte überprüfen Sie vor der Installation die folgenden Einstellungen ihrer Quelle(n) und Fernseher/Monitor(e):

1. Stellen Sie die Anzeige auf 60 Hz ein. Überprüfen Sie die Werkeinstellungen, da Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt sein konnen.
2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist. Einige Bildschirme haben möglicherweise die Standardeinstellung bei HDMI 1.4.
3. Vergewissern Sie sich, dass auf Ihr dem Monitor die HDR-Funktion aktiviert ist. Bei einigen Bildschirmen ist diese Funktion möglicherweisewerkseitig deaktiviert.
4. Prüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color auf Ihrlem Fernseher/Monitor aktiviert ist. Bestätigen Sie mit dem Hersteller Ihres Fernsehers/Monitors, welche HDMI-Anschlüsse UHD Deep Color unterstützen.

Hinweis für B127A-004-BH, B127A-004-BHPH3 und B127A-008-BH: Wenn Sie einen lokalen Monitor an ihre Installation anschließen möchten, muss die Einstellung „UHD Deep Color" möglicherweise auf Ihrlem lokalen Fernseher/Monitor deaktiviert werden (abhängig von der Marke), um eine Auflösung von 4K bei 60 Hz zu erreichen.

Montageanleitung

Im Lieferumfang des B127A-002-BH, B127A-004-BH, B127A-008-BH, B127A-002-BHPH2 und B127A-004-BHPH3 sind Montageteile enthalten, die eine Vielzahl von Montagemethoden erfolglichen.

Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für entsprechiche Installationen angebracht werden können.

Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, große oder Anschlussausrichtung variieren. Die Montageoptionen für alle IP-Geräte sind die gleichen.

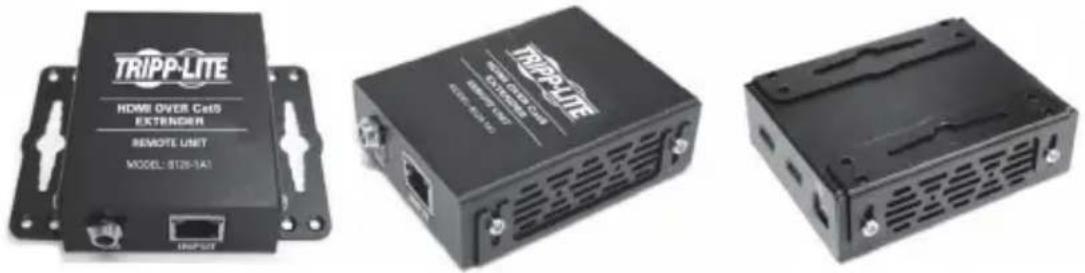

Wandhalterung

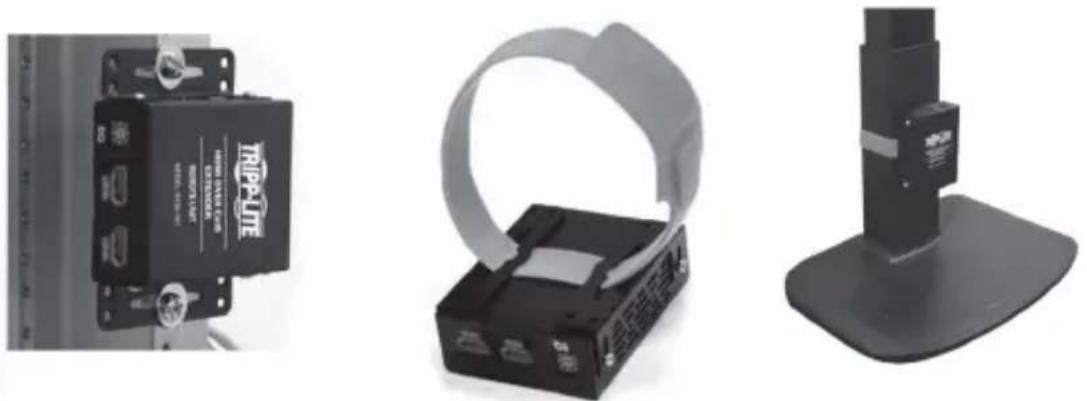

19"-Rack-Montage Mastenmontage

Installation

Installation des Splitter-Standardkits (Modelle mit 2 Anschlüssen)

Hinweise:

1) Prufen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie Kabel durch Decken/Wändeziehen.
2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG Cat6-Volldrahtkabel. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem hohenen Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit hohenem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.
3) Das erstes Installationsdiagramm zeigt ein B127A-002-BHPH2-Kit, das eine B127A-002-BH-Splittereinheit und zwei B127A-1P0-PHEmpfängereinheiten enthalt. Das zweite Diagramm zeigt den B127A-002-BH-Splitter, der mit einem im Lieferumfang enthaltenen B127A-1P0-PH-Empfänger und einem B127A-1A0-BH-Empfänger verwendet wird, der separat auf tripplite.com erhältlich ist.
4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie (Power over Cable) ist für die Remote-Empfängereinheiten keine externe Stromversorgung erforderlich.

Installation

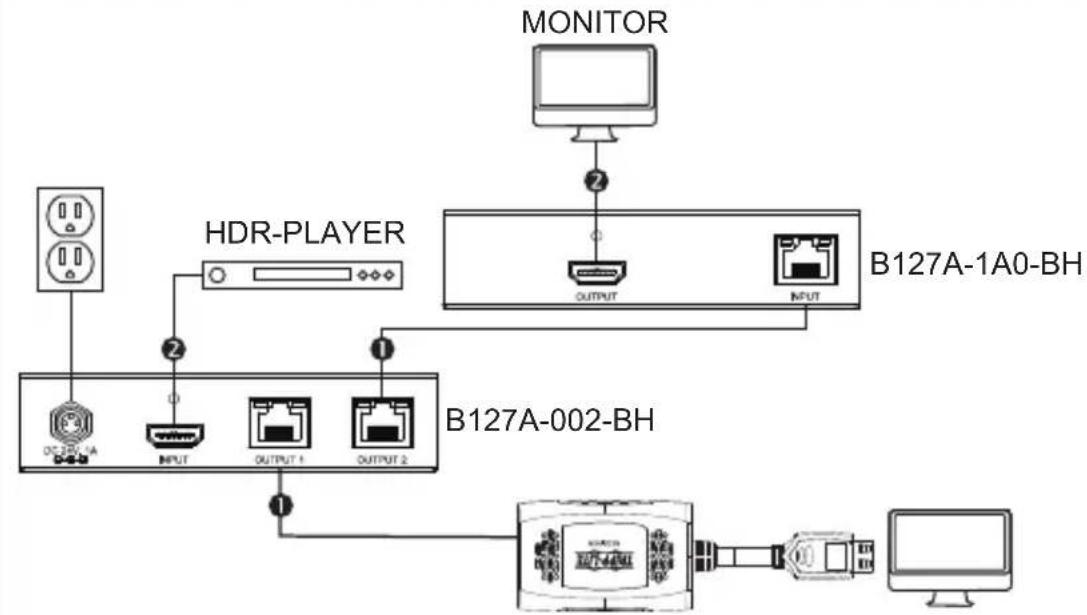

B127A-002-BH

Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

B127A-1PO-PH

Installation

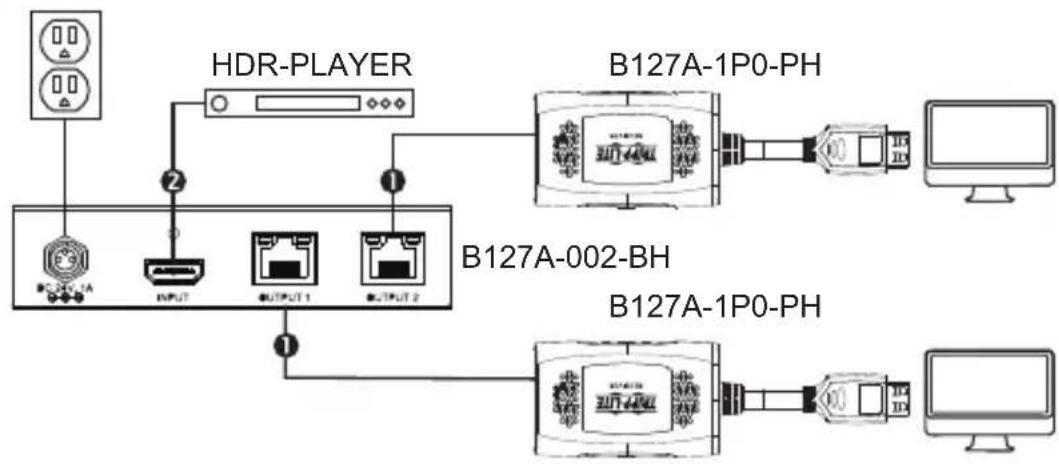

B127A-002-BHPH2

Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

1. Stellen Sie sicher, dass alle Geräte in der Installation - z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) an den Anschluss EINGANG an der lokalen Sendeeinheit an.
3. Optional: Für eine größere Reichweite schreiben Sie bis zuzwei B127A-010-H-Signal-Repeater-Einheiten über Cat6-Kabel an den Splitter und jeder Empfänger an.

Installation

1. Verbinden Sie den RJ45-Anschluss am lokalen Splitter mit einem Cat6-Kabel (z. B. einem 24 AWG Cat6-Kabel der N202-Serie von Tripp Lite) mit dem RJ45-Anschluss an der Remote-Empfängereinheit.
2. Verbinden Sie den HDMI-Anschluss der externen Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.
3. Schalten Sie ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.
4. Schließen Sie das externe Netzteil an die Splittereinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Splittereinheit leuchtet, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (Grün) am RJ45-Anschluss der Remote-Empfängereinheit leuchtet, um anzuzeigen, dass das Gerät von der lokalen Sendeeinheit über die PoC-Technologie mit Leistung versorgt wird.
5. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die (orangefarbene) RJ45-LED leuchtet sowohl an der lokalen Sende- als auch an der externen Empfängereinheit, um anzuzeigen, dass ein Signal von der anzuzeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

Installation

Installation des Splitter-Standardkits (Modelle mit 4 Anschlüssen)

Hinweise:

1) Prufen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie Kabel durch Decken/Wändeziehen.
2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG Cat6-Volldrahtkabel. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem hohenen Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit hohenem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.
3) Das erstes Installationsdiagramm zeigt ein B127A-004-BHPH3-Kit, das eine B127A-004-BH-Splittereinheit und drei B127A-1P0-PHEmpfängereinheiten enthalt. Das zweite Diagramm zeigt eine B127A-004-BH-Splittereinheit mit einem im Lieferumfang enthaltenen B127A-1P0-PHEmpfänger und zusätzlichen B127A-1A0-BH-, B127A-1A0-FH- und B127A-2A0-FH-Empfängereinheiten, die separat auf tripplite.com erhältlich sind.
4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie (Power over Cable) ist für die Remote-Empfängereinheiten keine externe Stromversorgung erforderlich.

Installation

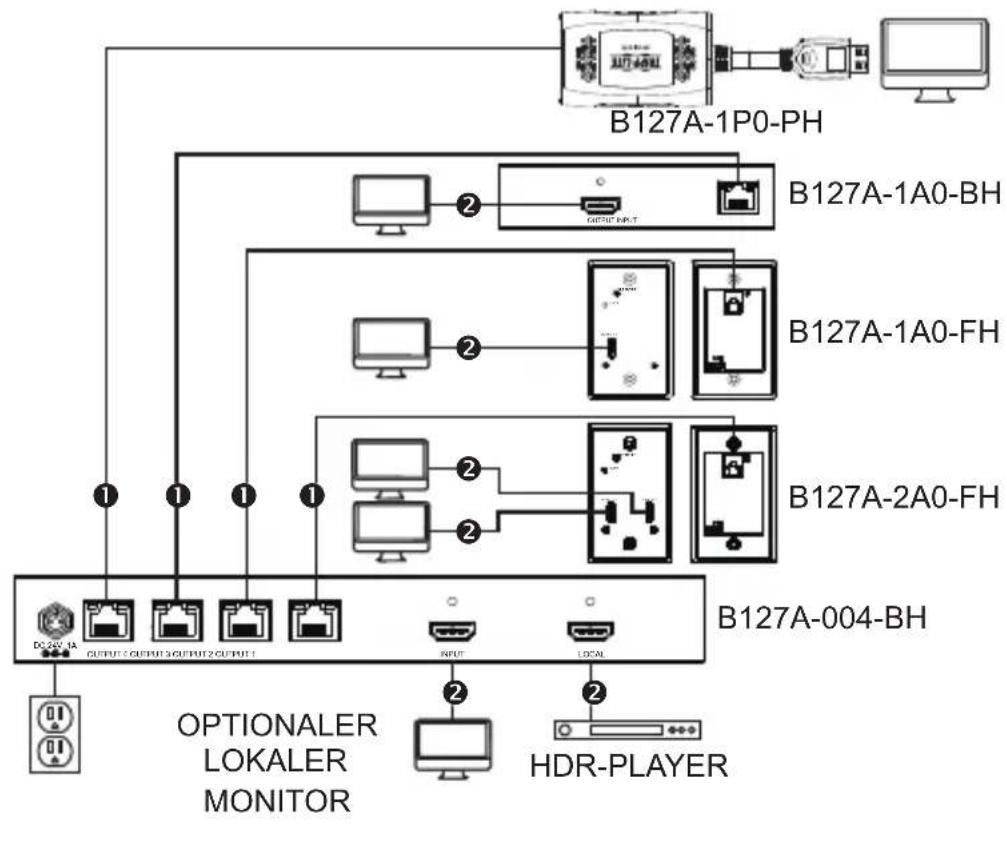

B127A-004-BH

Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

Installation

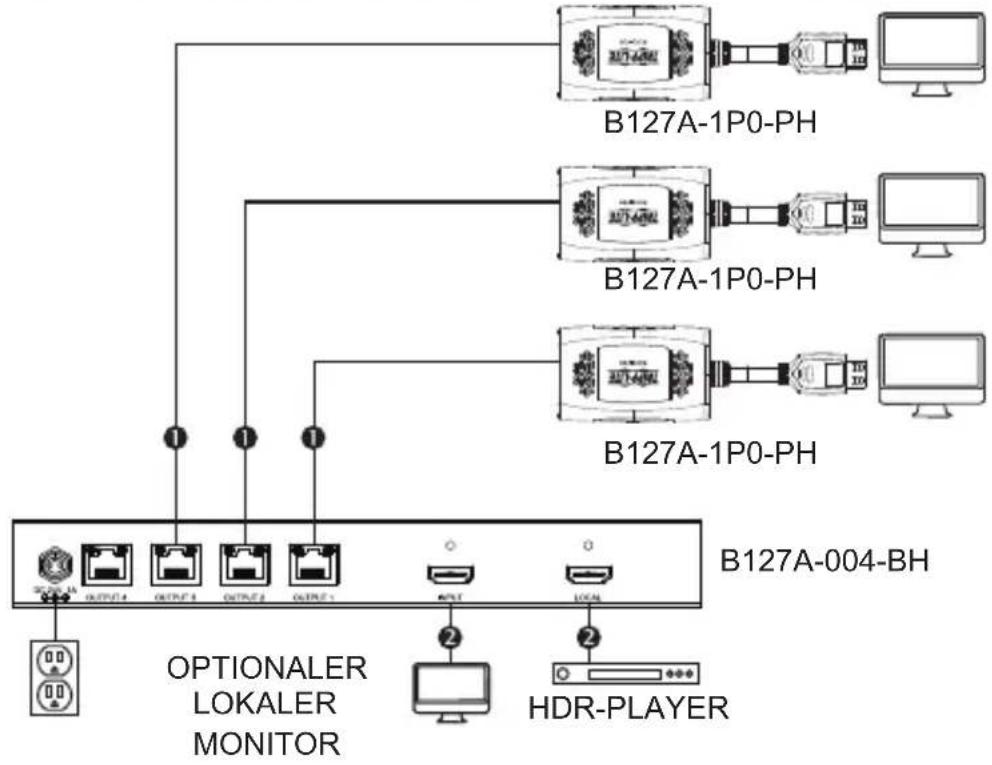

B127A-004-BHPH3

Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

1. Stellen Sie sicher, dass alle Geräte in der Installation - z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.
2. Schreiben Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel (z. B. einem Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie von Tripp Lite) an den INPUT-Anschluss der lokalen Splittereinheit an.

Installation

1. Optional: Für eine größere Reichweite schreiben Sie bis zu vier B127A-010-H-Signal-Repeater-Einheiten über Cat6-Kabel zwischen dem Splitter und jedem Empfänger an.
   4a. Optional für B127A-004-BHPH3: Schließen Sie einen lokalen Monitor mit einem HDMI 2.0-Kabel (z. B. Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie von Tripp Lite) an den LOCALOUT-Anschluss der lokalen B127A-004-BHPH3-Splittereinheit an. Die LOCAL-LED (Orange) leuchtet, um anzuzeigen, dass ein Bildschirm an den lokalen Anschluss angeschlossen wurde.

Hinweis: Der lokale HDMI-Bildschirmanschluss unterszt nur Auflösungen von 4K / 60Hz und Funktioniert nicht ordnungsgemäß mit niedrigeren Auflösungen.

ODER

4b. Optional für B127A-004-BHPH3: Kaskadieren Sie eine zusätzliche B127A-002-BH, B127A-004-BH oder B127A-008-BH Splittereinheit über den lokalen HDMI-Anschluss (separatehaltlich). Falls erforderlich, wiederholen Sie die Schritte 4 und 5.
5. Verbinden Sie den RJ45-Anschluss am lokalen Splitter mit einem Cat6-Kabel (z. B. einem 24 AWG Cat6-Kabel der N202-Serie von Tripp Lite) mit dem RJ45-Anschluss an der Remote-Empfängereinheit.
6. Verbinden Sie den HDMI-Anschluss der externen Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.

Installation

1. Schalten Sie ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuziegen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.
2. Schließen Sie das externe Netzteil an die Splittereinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreiie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Splittereinheit leuchtet, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (Grün) am RJ45-Anschluss der Remote-Empfängereinheit leuchtet, um anzuzeigen, dass das Gerät von der lokalen Sendeeinheit über die PoC-Technologie mit Leistung versorgt wird.
3. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die RJ45-LED (Orange) leuchtet sowohl auf den lokalen Sender- als auch auf der Remote-Empfängereinheiten, um anzuzeigen, dass ein Signal von der Quelle empfangen wird, die angezeigt werden soll. Der Bildschirm solle nun auf dem angeschlossenen Monitor angezeigt werden.

Installation

Installation des Splitter-Standardkits (Modelle mit 8 Anschlüssen)

Hinweise:

1) Prufen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie Kabel durch Decken/Wändeziehen.
2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG Cat6-Volldrahtkabel. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem hohenen Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit hohenem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.
3) Das Installationsdiagramm zeigt eine B127A-008-BH Splittereinheit mit einer Auswahr an Empfängern der B127A-Serie, einschließlich B127A-1A0-BH, B127A-1P0-PH und B127A-1A0-FH (separat auf tripplite.com erhältlich)
4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie (Power over Cable) ist für die Remote-Empfängereinheit keine externe Stromversorgung erforderlich.

Installation

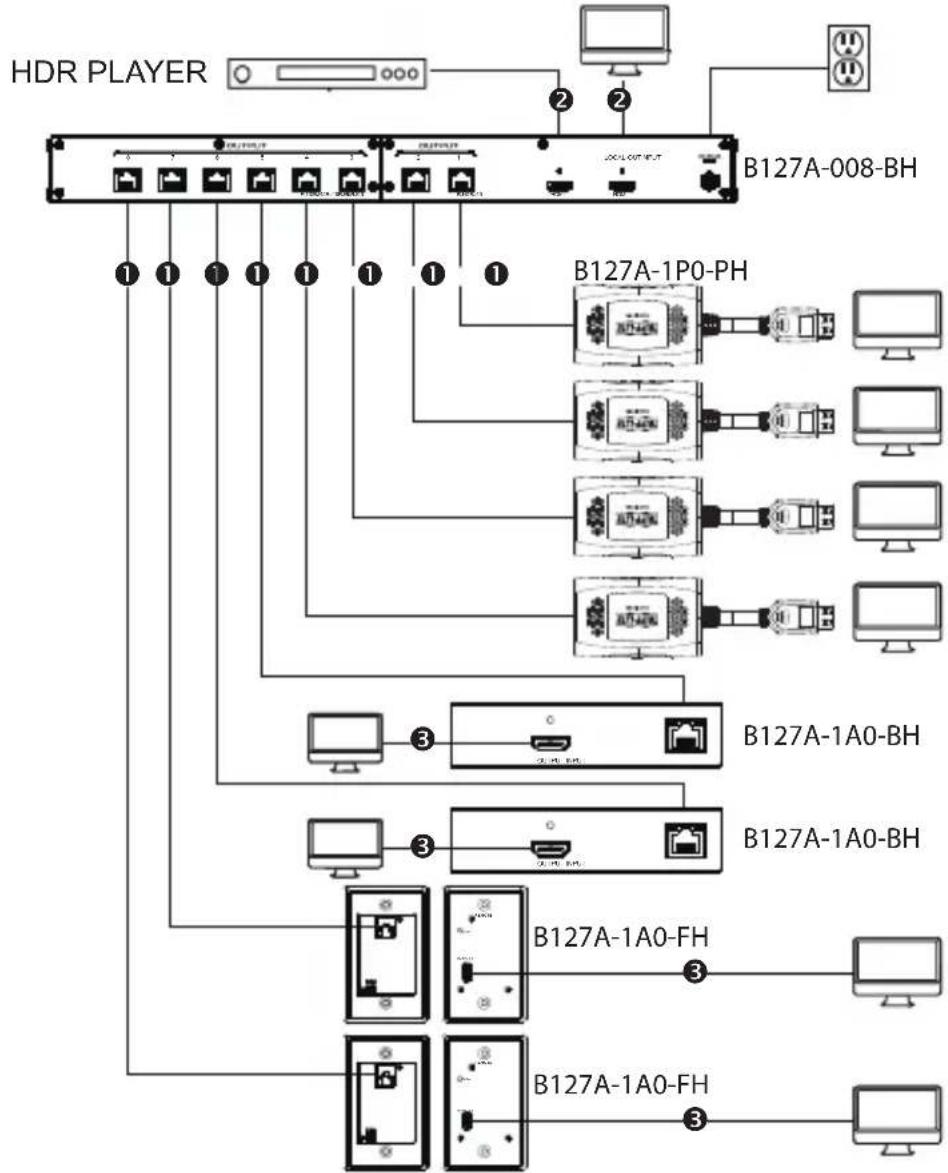

B127A-008-BH

Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

OPTIONALER LOKALER MONITOR

Installation

1. Stellen Sie sicher, dass alle Geräte in der Installation - z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.
2. Schreiben Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel (z. B. einem Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie von Tripp Lite) an den INPUT-Anschluss der lokalen Splittereinheit an.
3. Optional: Für eine größere Reichweite schreiben Sie bis zu acht B127A-010-H-Signal-Repeater-Einheiten über Cat6-Kabel zwischen dem Splitter und jedem Empfänger an.

4a. Optional für B127A-008-BH: Schließen Sie einen lokalen Monitor mit einem HDMI 2.0-Kabel (z. B. Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie von Tripp Lite) an den LOCALOUT-Anschluss der lokalen B127A-008-BH Splittereinheit an. Die LOCAL-LED (Orange) leuchtet, um anzuzeigen, dass ein Bildschirm an den lokalen Anschluss angeschlossen wurde.

ODER

4b. Optional für B127A-008-BH: Kaskadierten Sie eine zusätzliche B127A-002-BH, B127A-004-BH oder B127A-008-BH Splitereinheit über den lokalen HDMI-Anschluss (separatehaldlich). Falls erforderlich, wiederholen Sie die Schritte 4 und 5.

Hinweis: Der lokale HDMI-Bildschirmanschluss unterszt nur Auflösungen von 4K / 60Hz und Funktioniert nicht ordnungsgemäß mit niedrigeren Auflösungen.

Installation

1. Verbinden Sie den RJ45-Anschluss am lokalen Splitter mit einem Cat6-Kabel (z. B. einem 24 AWG Cat6-Kabel der N202-Serie von Tripp Lite) mit dem RJ45-Anschluss an der Remote-Empfängereinheit.
2. Verbinden Sie den HDMI-Anschluss der externen Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.
3. Schalten Sie ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.
4. Schließen Sie das externe Netzteil an die Splittereinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Splittereinheit leuchtet, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (Grün) am RJ45-Anschluss der Remote-Empfängereinheit leuchtet, um anzuzeigen, dass das Gerät von der lokalen Sendeeinheit über die PoC-Technologie mit Leistung versorgt wird.
5. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die (orangefarbene) RJ45-LED leuchtet sowohl an der lokalen Sende- als auch an der externen Empfängereinheit, um anzugeigen, dass ein Signal von der anzugeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

Garantie

1 Jahr eingeschränkte Garantie

TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind.

Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem autorisierten

TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder an ein autorisiertes TRIPP-LITE-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN
GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH
NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER
MARKTGANGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Eine Staaten gestatten keine Beschänkung oder keinen Ausschluss
stillschweigender Gewährleistungen; davon kann es sein, dass die oben genannten Beschänkungen oder Ausschlüsse auf den Käfer nicht zuteffen.
MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNDER
KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFällIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG
DISES PRODUKTES ERGEBEN, SELBST WENN Auf DIE MÖGLICHKEIT
SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP
LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von
Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust,
Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

WARNING

Die Verwendung these Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
