BEDIENUNGSANLEITUNG B116-004A Tripp Lite

DVI-Splitter mit Audio- und Signalveränderer, 1080p 60 Hz

Modelle: B116-002A, B116-002A-INT und B116-004A

English 1 • Espanol 9 • Français 17

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Lieferumfang

B116-002A, B116-002A-INT oder B116-004A Splitter
- Externes Netzteil mit 1,37 m Kabel (Eingang: 100-240 V, 50/60 Hz, 0,35 A; Ausgang: 5 V 2 A)
(4x) Internationale Steckeradapter (nur B116-002A-INT)
- Befestigungsmaterial
Bedienungsanleitung

Produktmerkmale

• Überträgt ein Single-Link-DVI-D-Video- und Audiosignal an 2 (B116-002A und B116-002A-INT) oder 4 (B116-004A) Sätze von DVI-Monitoren und Laufsprechem
• Schalten Sie bis zu 3 Stufen von Splittern hintereinander, um die Anzahl der angeschlossenen Bildschirme und Lautsprecher auf 64 zu erweitern
• Der eingebaute Signalveränder verlangert den Abstand zwischen dem Splitter und den angeschlossenen Bildschirmen über die standardmäßige Begrenzung von 1,83 m hinaus
• Unterstützung Computer-Videoauflösungen bis zu 1920 x 1200 und HD-Auflösungen bis zu 1080p.
• Internationale Steckeradapter ermodlichenden den Anschluss an Steckdosen in Nordamerika, Europa, Australien und im Vereinigten Königreich
• Kompatibel mit HDCP-, EDID- und DDC-Standards
• Plug-and-Play-Betrieb ohne Software für eine einfache und sofortige Installation
• Entspricht dem Federal Trade Agreements Act (TAA) für Käufe nach der GSA-Liste

Optionales Zubehör

B120-000 Dual-Link* DVI-Extender
P312-Serie 3,5 mm Stereo-Audio-Kabel
P560-Serie Dual-Link** DVI-D mit 3,5 mm Audiokabel
P561-Serie Single-Link-DVI-D-Kabel

*Ein B120-000 Extender verlangert nur das DVI-Videosignal, nicht das 3,5 mm Audio.

** Die Splitter B116-002A, B116-002A-INT und B116-004A unterstützen nur Single-Link-DVI-D-Signale. Dual-Link-DVI-Kabel und Extender konnen verwendet werden, aber übertragen nur ein Single-Link-DVI-D-Signal.

Montageanleitung

Im Lieferumfang des B116-002A, B116-002A-INT und B116-004A sind Montageteile enthalten, mit denen sie auf verschiedene Weise montiert werden können. Die folgenden Abbildungen zeigen, wie die im Lieferumfang enthaltenen Montagehalterungen für entsprechliche Montagemethoden angebracht werden können.

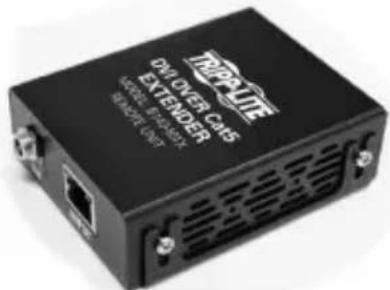

Wandhalterung

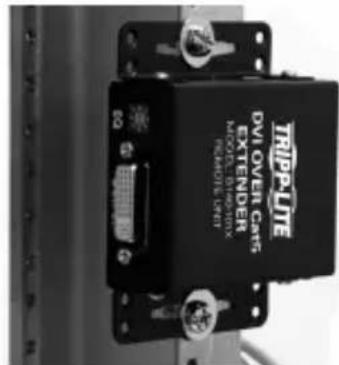

19-Zoll-Rack-Montage

Pfostenmontage

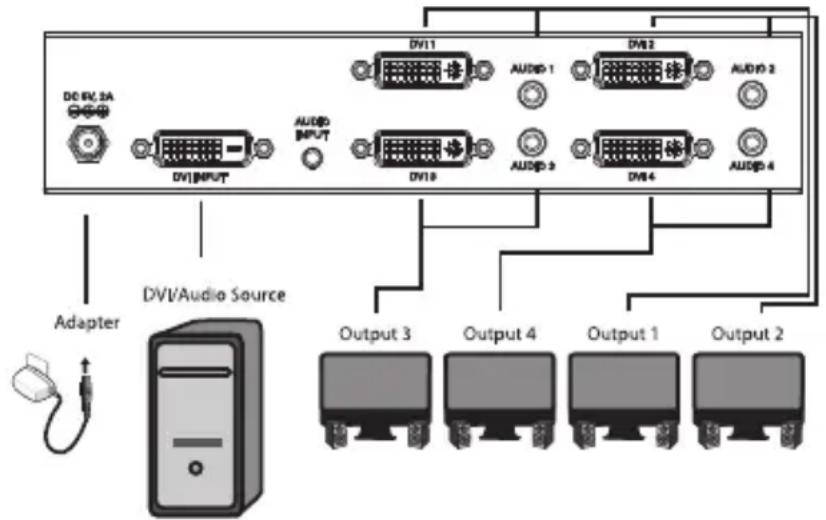

Standardinstallation

In einer Standardinstallation wird nur ein Splitter verwendet, um zwei (B116-002A und B116-002A-INT) oder bis zu vier (B116-004A) Sätze von Monitoren und Laufsprechem anzuschlieben. Für eine Standardinstallation gelten die folgenden Regel:

• Der Abstand zwischen der Quelle und dem Splitter damit nicht überschreiben.
• Für Videoauflösungen der Quelle von 1600 × 1200 bei 60Hz bis 1920 × 1200 bei 60Hz . Der Abstand zwischen dem Splitter und dem angeschlossenen Monitor und den Laufsprechern damit 15m nicht überschreiben. Der Abstand des Videos kann mit einem B120-000 DVI-Extender verlangert werden. Der B120-000 kann bis zu 20m vom Splitter und 5m vom angeschlossenen Monitor entfern sein.
• Für Videoauflösungen der Quelle unter 1600 x 1200 bei 60 Hz. Der Abstand zwischen dem Splitter und dem angeschlossenen Monitor und den Lautsprechern damit 20 m nicht überschreiben. Der Abstand des Videos kann mit einem B120-000 DVI-Extender verlangert werden. Der B120-000 kann bis zu 35 m vom Splitter und 5 m vom angeschlossenen Monitor entfern sein.
• Der B116-002A, B116-002A-INT und B116-004A ist für Monitor-Aktualisierungsraten von 60 Hz ausgelegt.

1. Stellen Sie sicher, dass die DVI- und Audioquelle ausgeschaltet sind.
2. Schließen Sie die DVI- und Audioquelle über eine DVI von Tripp Lite mit einem 3,5 mm Audiokabel (P560-XXX-A-Serie) oder einem Single-Link-DVI-Kabel (P561-Serie) und ein 3,5 mm Audiokabel (P312-Serie) an die Eingangsanschlüsse des Splitters an.
3. Schließen Sie einen Monitor und Laufsprecher über eine DVI von Tripp Lite mit einem 3,5 mm Audiokabel (Serie P560-XXX-A) oder Single-Link-DVI-Kabel (Serie P561) und ein 3,5 mm Audiokabel (Serie P312) an einen Satz verfügbar Ausgangsanschluss am Splitter an.

Standardinstallation

1. Wiederholen Sie Schritt 3 für jeder weiteren Satz von Monitoren und Laufsprechern, die Sie an den Splitter anschließen.

2. Schließen Sie das im Lieferumfang enthaltene, externe Netzteil an den Splitter an und stecken Sie es in einen Überspannungsschutz, eine Stromverteilungseinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) von Tripp Lite ein. Die Power-LED leuchtet auf, um anzugeigen, dass das Gerät mit Strom versorgt wird.

3. Schalten Sie die Stromversorgung aller angeschlossenen Monitore und Laufsprecher ein und anschließend die Stromversorgung der DVI- und Audioquelle. Die Eingangsanschluss-LED leuchtet auf, um anzugeigen, dass sie an eine eingeschaltete Quelle angeschlossen ist. Die An Schluss-LEDs leuchten auf, um anzugeigen, dass der entsprechende An Schluss mit einem Monitor und Laufsprechem verbunden ist und ein Signal von der Quelle empfängt.

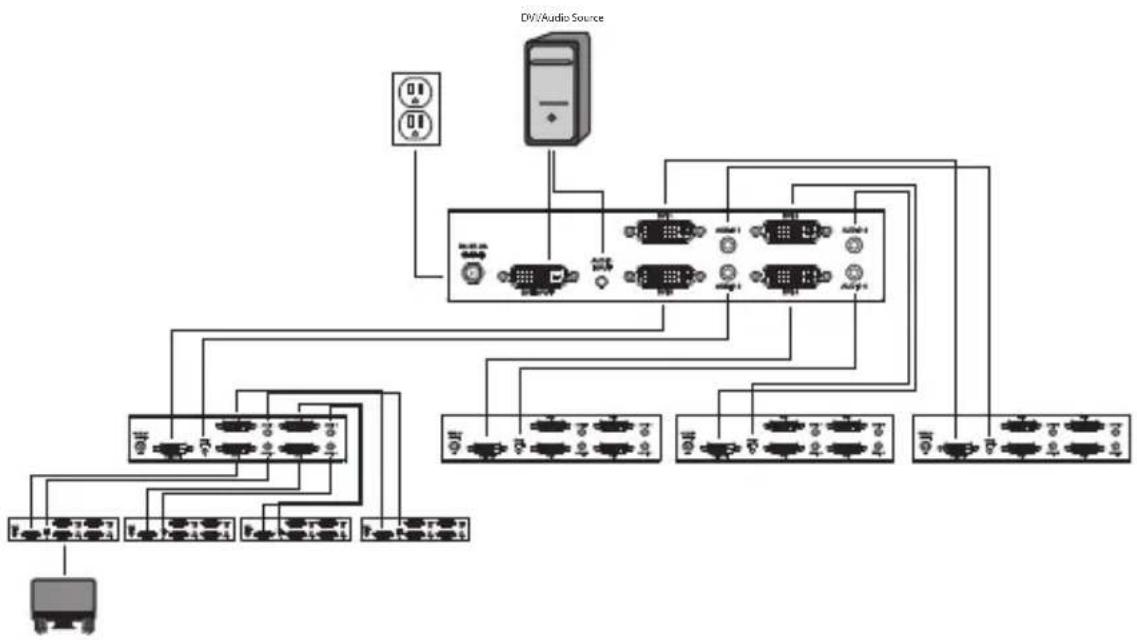

Hintereinandergeschaltete Installation

Die Anzahl der angeschlossenen Monitore und Lautsprecher kann durch das Hintereinanderschalten von bis zu drei Stufen von Splittern erweitert werden. Durch das Hintereinanderschalten eines B116-004A von jedem Anschluss in einer dreistufigen Installation konnen Sie bis zu 64 Sätze von Monitoren und Lautsprechemn anschlieben. Für eine hintereinandergeschaltete Installation gelten die folgenden Regeln:

• Der Abstand zwischen der Quelle und dem Splitter damit 5 m nicht überschreiben.

• Für Videoauflösungen der Quelle von 1600 x 1200 bei 60 Hz bis 1920 x 1200 bei 60 Hz. Der Abstand zwischen dem Splitter der ersten Stufe und einem beliebigen Splitter der letzten Stufearf 20 m nicht überschreiben. Der Abstand des Videos kann mit einem B120-000 DVI-Extender zwischen den einzelnen Splitterstufen verlangert verlangert werden. Jeder B120-000 kann bis zu 10 m von einem Splitter und 5 m vom nthsten Splitter der nthsten Stufe oder angeschlossenen Monitor entfern.

• Für Videoauflösungen der Quelle unter 1600 x 1200 bei 60 Hz. Der Abstand zwischen dem Splitter der ersten Stufe und einem beliebigen Splitter der letzten Stufe davon 30 m nicht überschreiben. Der Abstand des Videos kann mit einem B120-000 DVI-Extender zwischen den einzelnen Splitterstufen verlangert verlangert werden. Jeder B120-000 kann bis zu 30 m von einem Splitter und 5 m vom Splitter der)nachsten Stufe oder angeschlossenen Monitor entfern sein.

• Der B116-002A, B116-002A-INT und B116-004A ist für Monitor-Aktualisierungsraten von 60 Hz ausgelegt.

Hintereinandergeschaltete Installation

1. Stellen Sie sicher, dass die DVI- und die Audioquelle ausgeschaltet sind.

2. Schlieben Sie die DVI- und Audioquelle über eine DVI von Tripp Lite mit einem 3,5 mm Audiokabel (P560-XXX-A-Serie) oder einem Single-Link-DVI-Kabel (P561-Serie) und ein 3,5 mm Audiokabel (P312-Serie) an die Eingangsanschlüsse des Splitters der ersten Stufe an.

3. Schließen Sie einen Satz verfügbarer Ausgangsanschlüsse am Splitter der ersten Stufe mit einer DVI von Tripp Lite mit 3,5 mm Audiokabel (P560-xxx-A-Serie) oder Single-Link-DVI-Kabel (P561-Serie) und ein 3,5 mm Audiokabel (P312-Serie) an die Eingangsanschlüsse eines Splitters der zweiten Stufe an.

4. Wiederholen Sie Schritt 3 für weitere Splitter, die angeschlossen werden sollen. Nachdem Sie an jeder Satz von Anschlüssen des Splitters der ersten Stufe einen Splitter angeschlossen haben, können Sie eine dritte Stufe von Splittern an jeder Satz von Anschlüssen der zweiten Stufe anschließen. Es konnen nicht mehr als drei Stufen von Splittern in einer hintereinandergeschalteten Installation angeschlossen werden.

5. Schlieben Sie einen Monitor und Lautsprecher über eine DVI von Tripp Lite mit einem 3,5 mm Audiokabel (P560-XXX-A-Serie) oder Single-Link-DVI-Kabel (P561-Serie) und einem 3,5 mm Audiokabel (P312-Serie) an einen Satz verfügbar Ausgangsanschluss an.

Hintereinandergeschaltete Installation

1. Wiederholen Sie Schritt 5 für jeder weiteren Satz von Monitoren und Laufsprechem, die Sie anschreiben.

2. Schlieben Sie das im Lieferumfang enthaltene, externe Netzteil an den Splitter der ersten Stufe an und stecken Sie es in einen Überspannungsschutz, eine Stromverteilungseinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) von Tripp Lite ein. Die Power-LED leuchtet auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird.

3. Wiederholen Sie Schritt 7 für jeder Splitter der zweiten Stufe und anschließend für jeder Splitter der dritten Stufe.

4. Schalten Sie die Stromversorgung aller angeschlossenen Monitore und Laufsprecher ein und anschließend die Stromversorgung der DVI- und Audioquelle. Die Eingangsanschluss-LED leuchtet auf, um anzuzeigen, dass sie an eine eingeschaltete Quelle angeschlossen ist. Die Anschluss-LEDs leuchten auf, um anzuzeigen, dass der entsprechende Anschluss mit einem Monitor und Laufsprechem verbunden ist und ein Signal von der Quelle empfängt.

Fehlerbehebung

Wenn ein Problem mit Ihrer Splitter auftritt, können Sie das Problem mit den folgenden Tipps zur Fehlerbehebung möglichereweise beheben:

• Stellen Sie sicher, dass die Power-LED leuchtet. Wenn nicht, überprüfen Sie, ob das externe Netzteil mit Strom versorgt wird, indem Sie ein anderes Gerät an dieselbe Stromquelle anschließen. Wenn es mit Strom versorgt wird, stellen Sie sicher, dass das Netzteil richtig an den Splitter angeschlossen ist. Wenn die LED immer noch nicht leuchtet, stellen Sie mit einem Spannungsmesser sicher, dass die Stromquelle ausreichend Strom für die externe Stromversorgung liefert.

• Stellen Sie sicher, dass die Kabel, die Sie verwenden, ordnungsgemäß Funktionieren, indem Sie diese direkt zwischen der Quelle und dem Bildschirm/ den Laufsprechem anschlussen. Prufen Sie alle Kabel in der Installation, um sicherzustellen, dass sie ordnungsgemäß Funktionieren.

• Wenn die Kabel, die Sie verwenden, ordnungsgemäß Funktionieren, testen Sie jeder Anschluss am Splitter, um sicherzustellen, dass er Funktioniert. Schließen Sie die Quelle mit den gerade getesteten Kabeln an den Splitter und anschließend einen Satz Ausgangsanschlüsse an einen Monitor und Laufsprecher an. Testen Sie jeder Anschluss, um sicherzustellen, dass er ordnungsgemäß Funktioniert.

Garantie

1 Jahr eingeschränkte Garantie

TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem autorisierten TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder an ein autorisiertes TRIPP-LITE-Servicezentrum unter Vorauszahlung der Transportkosten zusückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRUCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGANGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daß kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käfer nicht zuteffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGILCHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

WARNING!

Die Verwendung these Gerats fur lebenserhaltende Systeme, bei denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

WEEE-Compliance-Informationen for Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendsung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
