BEDIENUNGSANLEITUNG B118004HDR Tripp Lite

UHD 4K x 2K (2160p) bei 60 Hz HDMI-Splitter mit Unterstützung für mehrere Auflösungen

B118-002-HDR, B118-002-HDR-V2, B118-004-HDR

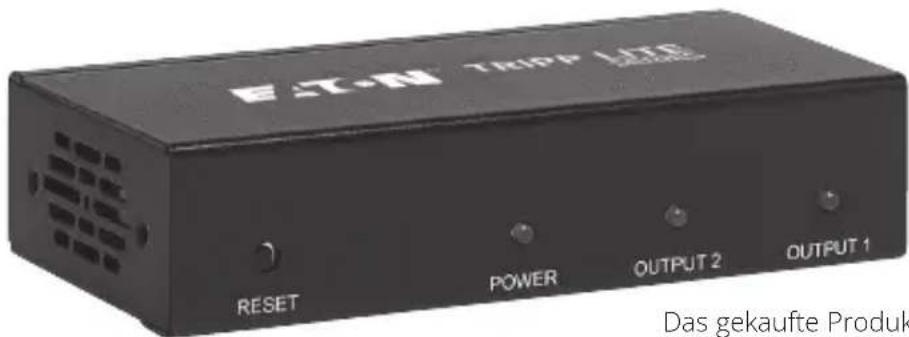

ETN THIPP LTE RESET POWER OUTPUT 2 OUTPUT 1 Das gekaufte Produk

Das gekaufte Produkt kann vom Bild abweichen.

English 1 • Español 13 • Français 25 • Italiano 49

EAT•N

• Gleichzeitige Übertragung von Ultra High Definition Video und Audio von einer HDMI-Quelle an mehrere HDMI-Monitore
- Unterstützt UHD 4K x 2K Videoauflösungen bis zu 4096 x 2160 bei 60 Hz 4:4:4
- Abwärtskompatibel mit 4K/30 Hz und 1080p/60 Hz Auflösungen durch automatische DIP-Umschaltung (ideal für Installationen mit unterschiedlichen Geräten)
• Unterstützt 36 Bit Deep Color (12 Bit pro Kanal)
- Unterstützt DTS-HD™, Dolby® TrueHD, Dolby Digital Plus™ und LPCM 7.1 Channel Surround Sound Audio
- Unterstützt eine Videoverstärker-Bandbreite von 600 MHz / 6 Gbit/s pro Kanal (18 Gbit/s insgesamt)
• HDMI 2.0, HDCP 2.2, MHL 2.2 und HDR-kompatibel
• Unterstützt Full 3D und EDID
• Unterstützt Lippensynchronisation und Audio-Pass-Through
• Unterstützt xvYCC und x.vColor
- Verteilt Video und Audio über eine maximale Entfernung von 4 m (15 ft.) bei Verwendung eines standardmäßigen HDMI 2.0-Kabels, 28 AWG
- Modelle B118-002-HDR und B118-004-HDR: Kaskadieren Sie bis zu 3 Ebenen von Splittern, um die Anzahl der angeschlossenen Monitore auf bis zu 64 zu erhöhen.
• Vielseitiges Design ermöglicht sowohl die Verwendung auf dem Schreibtisch als auch die Wandmontage
- Plug-and-Play – keine Software oder Treiber erforderlich
- Enthält ein internationales Netzteil mit kompatiblen nordamerikanischen, britischen, europäischen und australischen Netzadaptern

Lieferumfang

B118-002-HDR und B118-004-HDR

- Externes Netzteil* (Eingang: 100-240 V, 50/60 Hz, 0,35 A; Ausgang: 5 V 2 A)

- Benutzerhandbuch

* Beinhaltet Stecker gemäß NEMA 1-15P (Nordamerika), CEE 7/16 Schuko (Europa), BS 1363 (Großbritannien) und AS/NZS 3112 (Australien).

B118-002-HDR-V2:

- USB Cable

• Benutzerhandbuch

Optionales Zubehör

• P569-003-CERT Premium- High-Speed HDMI Kabel - 0,91 m (3 ft.)
• P569-006-CERT Premium High-Speed HDMI-Kabel - 1,83 m (6 ft.)
• P569-010-CERT Premium High-Speed HDMI-Kabel - 3,05 m (10 ft.)
• P569-015-CERT Premium High-Speed HDMI-Kabel - 4,6 m (15 ft.)

Installation

Hinweis: Die in dieser Anleitung angegebenen maximalen Entfernungen wurden mit Premium High-Speed HDMI 3.0-Kabeln (28 AWG) bei einer 4K x 2K UHD Videoauflösung von 4096 x 2160 bei 60 Hz mit 36-Bit (12 Bits pro Kanal) Deep Color getestet.

1. Vergewissern Sie sich, dass alle Geräte, die angeschlossen werden sollen, ausgeschaltet sind.

2. Schließen Sie die HDMI-Quelle an den Eingangsanschluss des Splitters an.

Anmerkungen:

• Der B118-002-HDR-V2 verwendet einen 6-Zoll-Pigtail-HDMI-Anschluss (15,25 cm)
• Die Länge des HDMI-Kabels, das die Quelle mit dem Splitter verbindet, darf 4 m (15 ft.) nicht überschreiten.

1. Verbinden Sie einen verfügbaren Ausgangsanschluss am Splitter mit dem HDMI-Eingangsanschluss des Bildschirms.

Hinweis: Die Länge des HDMI-Kabels, das die Quelle mit dem Splitter verbindet, darf 154 m (15 ft.) nicht überschreiten.

1. Wiederholen Sie Schritt 3 für die übrigen Ausgangsanschlüsse des Splitters.

2. Verbinden Sie das mitgelieferte Netzteil mit dem Splitter und schließen sie es dann an eine Tripp Lite Überspannungsschutzvorrichtung, Stromverteilungseinheit (PDU) oder unterbrechungsfreie Stromversorgung (USV) an.

Hinweis: Um das B118-002-HDR-V2 mit Strom zu versorgen, verwenden Sie das mitgelieferte USB Micro-B-Kabel, um das Gerät über ein USB-Ladegerät oder einen USB-Anschluss mit der Quelle zu verbinden.

1. Schalten Sie die HDMI-Quelle, den Splitter und die Displays ein.

Installation

Kaskaden-Installation

Die Anzahl der angeschlossenen Monitore kann durch Kaskadierung auf bis zu drei Splitter-Ebenen erweitert werden. Sie können bis zu 64 Displays anschließen, indem Sie perKaskadierung den Splitter von jedem Anschluss aus in einer dreistufigen Installation verwenden. Es wird empfohlen, die Premium High-Speed HDMI-Kabel der Serie P569-XXX-CERT von Tripp Lite zu verwenden.

Hinweis: Diese Funktion ist nur bei den Modellen B118-002-HDR und B118-004-HDR verfügbar.

1. Stellen Sie sicher, dass alle Geräte, die Sie anschließen möchten, ausgeschaltet sind.
2. Verbinden Sie die HDMI-Quelle mit dem Eingangsanschluss am Splitter der ersten Ebene.
   Hinweis: Die Länge des HDMI-Kabels, das die Quelle mit dem Splitter verbindet, darf 5 m (16 ft.) nicht überschreiten.
3. Verbinden Sie einen verfügbaren Ausgangsanschluss am Splitter der ersten Ebene mit dem HDMI-Eingangsanschluss an einem Splitter der zweiten Ebene.
   Hinweis: Die Länge des HDMI-Kabels, das die Splitter der ersten und zweiten Ebene verbindet, darf 3 m (10 ft.) nicht überschreiten.
4. Wiederholen Sie Schritt 3 für jeden weiteren Splitter, den Sie hinzufügen möchten (es können nicht mehr als 3 Splitter-Ebenen kaskadiert werden).
5. Verbinden Sie einen verfügbaren Ausgang an Ihrem(n) Splitter(n) mit dem HDMI-Eingang des Displays.
   Hinweis: Die Länge des HDMI-Kabels, das den Splitter mit dem Bildschirm verbindet, darf 5 m (16 ft.) nicht überschreiten.
6. Wiederholen Sie Schritt 5 für die übrigen Ausgangsanschlüsse der Installation.
7. Verbinden Sie das mitgelieferte Netzteil mit jedem Splitter der Installation und schließen sie es dann an eine Tripp Lite Überspannungsschutzvorrichtung, Stromverteilungseinheit (PDU) oder unterbrechungsfreie Stromversorgung (USV) an.
8. Schalten Sie die HDMI-Quelle und Bildschirme ein.

Fehlerbehebung

Wenn Sie die Installationsanweisungen befolgt haben, aber kein akzeptables Bild erzielen können, dann versuchen Sie das Problem mit den nachfolgenden Tipps zur Fehlerbehebung zu lösen.

1. Ist das mit dem Produkt gelieferte externe Netzteil angeschlossen und mit einer funktionierenden Stromquelle verbunden? Damit das Produkt ordnungsgemäß funktioniert, muss es mit der externen Stromquelle verbunden sein, um die Stromversorgung herzustellen.
2. Wurde die Stromversorgung der angeschlossenen Geräte vor der Installation ausgeschaltet? Wenn nicht, starten Sie die Geräte neu.
3. Welche Auflösung versuchen Sie zu erzielen? Die UHD 4K x 2K HDMI-Splitter von Tripp Lite wurden für die Unterstützung einer Auflösung von bis zu 4096 x 2160 bei 60 Hz 4:4:4 bei 36 Bit (12 Bits pro Kanal) Deep Color getestet.
4. Wie lang ist das HDMI-Kabel, das Sie verwenden? (Hinweise zur maximalen Kabellänge finden Sie im Abschnitt Installation in diesem Handbuch). Je kürzer das verwendete Kabel ist, desto höher ist die Auflösung, die Sie erzielen können. Wenn Sie kein akzeptables Bild erhalten, verwenden Sie ein kürzeres Kabel oder verringern Sie die Videoauflösung oder Farbtiefe der Quelle.
5. Welche Art von Verkabelung verwenden Sie? Eine minderwertige Verkabelung kann die Performance beeinträchtigen. Daher ist es wichtig, Kabel zu verwenden, mit denen die gewünschte Videoauflösung erzielt werden kann. Es wird empfohlen, die Premium High-Speed HDMI-Kabel der Serie P569-XXX-CERT von Tripp Lite zu verwenden, da diese für die Verwendung mit den Splittern der B118-Serie getestet wurden.
6. Testen Sie Ihre Kabel, um sicherzustellen, dass sie einwandfrei funktionieren. Um die einwandfreie Funktion des HDMI-Kabels zu prüfen, können Sie das Kabel an eine Quelle und einen Monitor anschließen, von dem Sie wissen, dass er funktioniert.
7. Befindet sich das Gerät an einem Ort, an dem es höheren Temperaturen ausgesetzt ist? Die Überhitzung des Produkts kann die Funktion beeinträchtigen.

Fehlerbehebung

1. Unterstützt Ihr Bildschirm HDCP 2.2? Wenn Ihr Bildschirm kein HDCP 2.2 unterstützt, können Sie mit einem 4K bei 60 Hz Blu-ray™ Player keine 4K-Videoauflösung erreichen. Wenn ein 4K bei 60 Hz Blu-ray-Player an einen 4K bei 30 Hz Monitor angeschlossen wird, der eine frühere HDCP-Version als 2.2 unterstützt, wird die Videoauflösung auf 1080p reduziert.

2. Beachten Sie die folgenden Auflösungstabellen, wenn Sie Bildschirme mit unterschiedlichen Auflösungen anschließen.

		Anschluss	Angeschlossenes TV	Tatsächliche Auflösung
Quelle: 4K/60 Hz	Situation 1	1 4K/60 Hz	4K/60 Hz
		2-4 4K/60 Hz	4K/60 Hz
	Situation 2	1 4K/60 Hz	4K/60 Hz
		2-4 4K/60 Hz	1080p/60 Hz
	Situation 3	1 4K/60 Hz	4K/60 Hz
		2-4 1080p/60 Hz	1080p/60 Hz
	Situation 4	1 4K/60 Hz	4K/60 Hz
		2-4 4K/60 Hz	4K/60 Hz
	Situation 5	1 4K/60 Hz	4K/60 Hz
		2-4 1080p/60 Hz	1080p/60 Hz
	Situation 6	1 1080p/60 Hz	1080p/60 Hz
		2-4 1080p/60 Hz	1080p/60 Hz

Fehlerbehebung

		Anschluss	Angeschlossenes TV	Tatsächliche Auflösung
Quelle: 4K/30 Hz	Situation 1	1 4K/60 Hz	4K/30 Hz
		2-4 4K/60 Hz	4K/30 Hz
	Situation 2	1 4K/60 Hz	4K/30 Hz
		2-4 4K/30 Hz	4K/30 Hz
	Situation 3	1 4K/60 Hz	4K/30 Hz
		2-4 1080p/60 Hz	1080p/30 Hz
	Situation 4	1 4K/30 Hz	4K/30 Hz
		2-4 4K/30 Hz	4K/30 Hz
	Situation 5	1 4K/30 Hz	4K/30 Hz
		2-4 1080p/60 Hz	1080p/30 Hz
	Situation 6	1 1080p/60 Hz	1080p/60 Hz
		2-4 1080p/60 Hz	1080p/60 Hz

Fehlerbehebung

		Anschluss	Angeschlossenes TV	Tatsächliche Auflösung
Quelle: 1080p/60 Hz	Situation 1	1 4K/60 Hz	1080p/60 Hz
		2-4 4K/60 Hz	1080p/60 Hz
	Situation 2	1 4K/60 Hz	1080p/60 Hz
		2-4 4K/30 Hz	1080p/60 Hz
	Situation 3	1 4K/60 Hz	1080p/60 Hz
		2-4 1080p/60 Hz	1080p/60 Hz
	Situation 4	1 4K/30 Hz	1080p/60 Hz
		2-4 4K/30 Hz	1080p/60 Hz
	Situation 5	1 4K/30 Hz	1080p/60 Hz
		2-4 1080p/60 Hz	1080p/30 Hz
	Situation 6	1 1080p/60 Hz	1080p/60 Hz
		2-4 1080p/60 Hz	1080p/60 Hz

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder Falschanwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Bundesstaaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen. Daher besteht die Möglichkeit, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBENSTEHENDEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

WEEE-Konformitätsinformationen für Kunden und Recycler (Europäische Union)

Gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) und den Durchführungsbestimmungen haben Kunden beim Kauf neuer Elektro- und Elektronikgeräte von Eaton Anspruch auf:

• Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Senden Sie das neue Gerät zum Recycling zurück, wenn es das Ende seines Lebenszyklus erreicht hat

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt das Ziel, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr. 23-09-

085/93-3935_RevB

Oktober 2023

933935

Eaton ist eine eingetragene Marke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
