MANUALE UTENTE B118004HDR Tripp Lite

UHD 4 K x 2 K (2160p) @ 60 Hz Divisori HDMI con supporto multirisoluzione

B118-002-HDR, B118-002-HDR-V2, B118-004-HDR

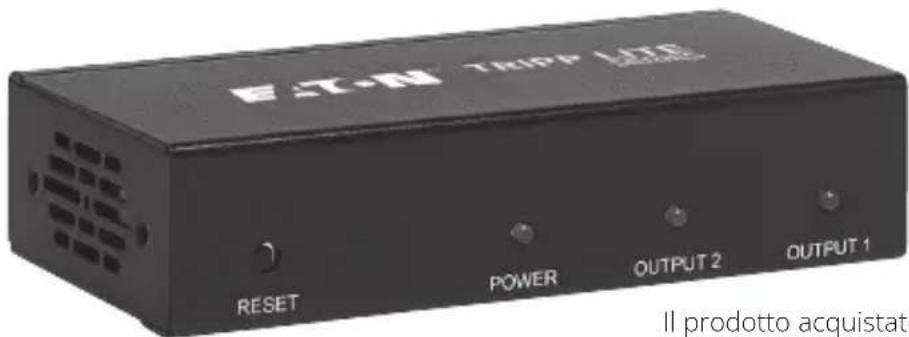

ETN THIPP LTE RESET POWER OUTPUT 2 OUTPUT 1 Il prodotto acquistato

Il prodotto acquistato potrebbe differire dall'immagine.

English 1 - Español 13 - Français 25 - Deutsch 37

EAT•N

Caratteristiche del prodotto

• Trasmette simultaneamente video e audio in Ultra Alta Definizione da una HDMI sorgente a vari monitor HDMI
  • Supporta risoluzioni video UHD 4 K x 2 K fino a 4096 x 2160 @ 60 Hz 4:4:4
• Retrocompatibile con le risoluzioni 4K/30 Hz e 1080p/60 Hz tramite la commutazione automatica DIP (ideale per le installazioni in cui le apparecchiature variano).
  • Supporta 36 bit deep color (12 bit per canale)
• Supporta l'audio surround DTS-HD™, Dolby® TrueHD, Dolby Digital Plus™ e LPCM 7,1 canali.
• Supporta una larghezza di banda dell'amplificatore video di 600 MHz / 6 Gbps per canale (18 Gbps totale).
  • HDMI 2.0, HDCP 2,2, MHL 2,2 e compatibile con HDR
  • Supporta il 3D completo e EDID
  • Supporta la sincronizzazione labiale e l'audio pass thorough
  • Supporta xvYCC e x.vColor
• Distribuisce video e audio su una distanza massima di 15 piedi (4 m) se utilizzato col cavo standard 28 AWG HDMI 2,0
• Modelli B118-002-HDR e B118-004-HDR: metta in cascata fino a 3 livelli di splitter per arrivare fino a 64 monitor collegati.
  • Il design versatile consente l'utilizzo sia da tavolo che a parete.
• Plug and play: non sono necessari software o driver
• Include un alimentatore internazionale con adattatori per spina compatibili per il Nord America, Regno Unito, Europa e Australia

Contenuto della confezione

B118-002-HDR e B118-004-HDR:

- Alimentazione esterna* (Ingresso: 100-240V, 50/60 Hz, 0,35A; Uscita: 5 V 2 A)

- Manuale utente

* Include spine NEMA 1-15P (Nord America), CEE 7/16 Schuko (Europa), BS 1363 (Regno Unito) e AS/NZS 3112 (Australia).

B118-002-HDR-V2:

Cavo USB

- Manuale d'uso

Accessori opzionali

• P569-003-CERT Cavo HDMI Premium ad alta velocità - 3 piedi (0,91 m)
• P569-006-CERT Cavo HDMI Premium ad alta velocità - 6 piedi (1,83 m)
• P569-010-CERT Cavo HDMI Premium ad alta velocità - 10 piedi (3,05 m)
• P569-015-CERT Cavo HDMI Premium ad alta velocità - 15 piedi (4,6 m)

Installazione

Nota: le distanze massime a cui si fa riferimento in queste istruzioni sono state testate utilizzando cavi HDMI 3.0 premium ad alta velocità da 28 AWG con una risoluzione video UHD 4 K x 2 K di 4096 x 2160 a 60 Hz con Deep color a 36 bit (12 bit per canale).

1. Assicurarsi di staccare i cavi di alimentazione di tutti i dispositivi che verranno collegati.

2. Collegare l'HDMI sorgente alla porta di ingresso dello splitter.

Note:

• Il modello B118-002-HDR-V2 utilizza un connettore HDMI pigtail da 6 pollici (15,25 cm).
- La lunghezza del cavo HDMI che collega la sorgente allo splitter non deve superare i 15 piedi (4 m).

1. Collegare una porta di uscita disponibile sullo splitter alla porta di ingresso HDMI dello schermo.

Nota: la lunghezza del cavo HDMI che collega la sorgente allo splitter non deve superare 15 ft. (4 m).

1. Ripetere il passo 3 per le altre porte di uscita dello splitter.

2. Collegare l'alimentatore accluso allo splitter, quindi collegarlo a una protezione contro la sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o gruppo di continuità (UPS) Tripp Lite.

Nota: per alimentare il modello B118-002-HDR-V2, utilizzare il cavo USB micro-B accluso per collegare l'unità a un caricatore da parete USB o a una porta USB della sorgente.

1. Inserire in una presa di corrente il cavo di alimentazione della fonte HDMI, dello splitter e dei display.

Installazione

Installazione a cascata

Il numero di monitor collegati può essere espanso collegando insieme a cascata fino a tre livelli di splitter. È possibile collegare fino a 64 schermi, collegando a cascata lo splitter a ciascuna porta in un'installazione a tre livelli. Si consiglia di utilizzare i cavi HDMI premium ad alta velocità della serie P569-XXX-CERT di Tripp Lite.

Nota: questa caratteristica è disponibile solo per i modelli B118-002-HDR e B118-004-HDR.

1. Assicurarsi di staccare dalla presa di corrente i cavi di alimentazione di tutti i dispositivi che verranno collegati.
2. Collegare l'HDMI sorgente alla porta di ingresso dello splitter di primo livello.
   Nota: la lunghezza del cavo HDMI che collega la sorgente allo splitter non deve superare 16 ft. (5 m).
3. Collegare una porta di uscita disponibile sullo splitter di primo livello alla porta di ingresso HDMI di uno splitter di secondo livello.
   Nota: la lunghezza del cavo HDMI che collega gli splitter di primo e secondo livello non deve superare 10 ft. (3 m).
4. Ripetere il passo 3 per ogni splitter aggiuntivo che si desidera aggiungere (non si possono collegare in cascata più di 3 livelli di splitter).
5. Collegare una porta di uscita disponibile sullo splitter alla porta di ingresso HDMI dello schermo.
   Nota: la lunghezza del cavo HDMI che collega lo splitter allo schermo non deve superare 16 ft. (5 m).
6. Ripetere il passo 5 per le altre porte di uscita dell'installazione.
7. Inerire in una presa di corrente il cavo di alimentazione accluso di ogni splitter dell'installazione, quindi inserirlo in una protezione da sovratensione, un'unità di distribuzione di energia (PDU) o n gruppo di continuità (UPS) Tripp Lite.
8. Accenda l'alimentazione dell'HDMI sorgente e dei display.

Risoluzione dei problemi

Se non riesce a ottenere un'immagine accettabile dopo aver seguito le istruzioni di installazione, provi a seguire i suggerimenti per la risoluzione dei problemi.

1. L'alimentatore esterno fornito con il prodotto è collegato e inserito in una fonte di alimentazione funzionante? Affinché il prodotto funzioni correttamente, deve essere collegato e ricevere l'alimentazione dall'alimentatore esterno.
2. L'alimentazione dei dispositivi collegati è stata spenta prima dell'installazione? In caso contrario, riavviare i dispositivi.
3. Quale risoluzione sta cercando di raggiungere? Gli splitter HDMI UHD 4 K x 2 K TrippLite sono testati per supportare una risoluzione fino a 4096 x 2160 @ 60 Hz 4:4:4 a 36 bit (12 bit per canale) deep color.
4. Quale lunghezza del cavo HDMI sta utilizzando? (Per i dettagli sulla distanza massima dei cavi, consulti la sezione Installazione di questo manuale). Più corto è il cavo utilizzato, più alta sarà la risoluzione che potrà ottenere. Se non riesce a ricevere un'immagine accettabile, provi a utilizzare un cavo più corto o a ridurre la risoluzione video della sorgente o le impostazioni di profondità del colore.
5. Che tipo di cavi si stanno utilizzando? Un cablaggio scadente può causare scarse prestazioni, quindi è importante utilizzare cavi in grado di supportare la risoluzione video desiderata. Si consiglia di utilizzare i cavi HDMI Premium alta velocità della serie P569-XXX-CERT di Tripp Lite, in quanto sono stati testati per funzionare con gli splitter Serie B118.
6. Si facciano delle prove coi cavi per assicurarsi che funzionino correttamente. Ad esempio, colleghi il suo cavo HDMI tra una sorgente e un monitor che sa funzionare per determinare se il cavo funziona correttamente.
7. L'unità si trova in una zona che la espone a temperature più elevate? Se il prodotto è surriscaldato, non funzionerà correttamente.

Risoluzione dei problemi

1. Il suo display supporta HDCP 2.2? Se il suo display non supporta HDCP 2.2, non potrà raggiungere la risoluzione video 4 K utilizzando un lettore 4 K @ 60 Hz Blu-ray™. Quando un lettore Blu-ray 4 K @ 60 Hz è collegato a un monitor 4 K @ 30 Hz che supporta una versione HDCP inferiore a 2.2, la risoluzione video scende a 1080p.

2. Per collegare display con risoluzioni diverse, faccia riferimento alle seguenti tabelle di risoluzione.

		Porta TV	connessa	Risoluzione effettiva
Sorgente: 4K/60 Hz	Situazione 1	1 4K/60 Hz	4K/60 Hz
		2-4 4K/60	Hz 4K/60 Hz
	Situazione 2	1 4K/60 Hz	4K/60 Hz
		2-4 4K/60	Hz 1080p/60 Hz
	Situazione 3	1 4K/60 Hz	4K/60 Hz
		2-4 1080p/60 Hz	1080p/60 Hz
	Situazione 4	1 4K/60 Hz	4K/60 Hz
		2-4 4K/60	Hz 4K/60 Hz
	Situazione 5	1 4K/60 Hz	4K/60 Hz
		2-4 1080p/60 Hz	1080p/60 Hz
	Situazione 6	1 1080p/60 Hz	1080p/60 Hz
		2-4 1080p/60 Hz	1080p/60 Hz

Risoluzione dei problemi

		Porta TV connessa	Risoluzione effettiva
Sorgente: 4K/30 Hz	Situazione 1	1 4K/60 Hz 4K/30 Hz
		2-4 4K/60 Hz 4K/30 Hz
	Situazione 2	1 4K/60 Hz 4K/30 Hz
		2-4 4K/30 Hz 4K/30 Hz
	Situazione 3	1 4K/60 Hz 4K/30 Hz
		2-4 1080p/60 Hz 1080p/30 Hz
	Situazione 4	1 4K/30 Hz 4K/30 Hz
		2-4 4K/30 Hz 4K/30 Hz
	Situazione 5	1 4K/30 Hz 4K/30 Hz
		2-4 1080p/60 Hz 1080p/30 Hz
	Situazione 6	1 1080p/60 Hz 1080p/60 Hz
		2-4 1080p/60 Hz 1080p/60 Hz

Risoluzione dei problemi

		Porta TV connessa	Risoluzione effettiva
Sorgente: 1080p/60 Hz	Situazione 1	1 4K/60 Hz 1080p/60 Hz
		2-4 4K/60 Hz 1080p/60 Hz
	Situazione 2	1 4K/60 Hz 1080p/60 Hz
		2-4 4K/30 Hz 1080p/60 Hz
	Situazione 3	1 4K/60 Hz 1080p/60 Hz
		2-4 1080p/60 Hz 1080p/60 Hz
	Situazione 4	1 4K/30 Hz 1080p/60 Hz
		2-4 4K/30 Hz 1080p/60 Hz
	Situazione 5	1 4K/30 Hz 1080p/60 Hz
		2-4 1080p/60 Hz 1080p/30 Hz
	Situazione 6	1 1080p/60 Hz 1080p/60 Hz
		2-4 1080p/60 Hz 1080p/60 Hz

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data di acquisto iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra esclusiva discrezione) di qualsiasi prodotto che presenti tali difetti. Visitare tripplite.eaton.com/support/product-returns prima di spedire qualsiasi apparecchiatura all'assistenza. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni Stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO SOPRA PREVISTO, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro.

WEEE Informazioni sulla conformità per clienti e riciclatori (Unione Europea)

Ai sensi della Direttiva sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (WEEE) e dei regolamenti attuativi, quando i clienti acquistano nuove apparecchiature elettriche ed elettroniche da Eaton, hanno diritto a:

• Inviare le vecchie apparecchiature a riciclo sulla base di uno per uno, a parità di condizioni (questo varia a seconda del Paese)
• Rimandare la nuova apparecchiatura al riciclo quando questa diventa in ultimo un rifiuto.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, dove si può ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto dell'apparecchiatura di supporto vitale o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton segue una policy di miglioramento continuo. Le specifiche tecniche sono soggette a modifiche senza alcun preavviso.

Tutti i diritti riservati

Pubblicazione n. 23-09-085 /

93-3935_RevB

Ottobre 2023

933935

Eaton è un marchio registrato.

Tutti i marchi sono di proprietà dei rispettivi titolari.
