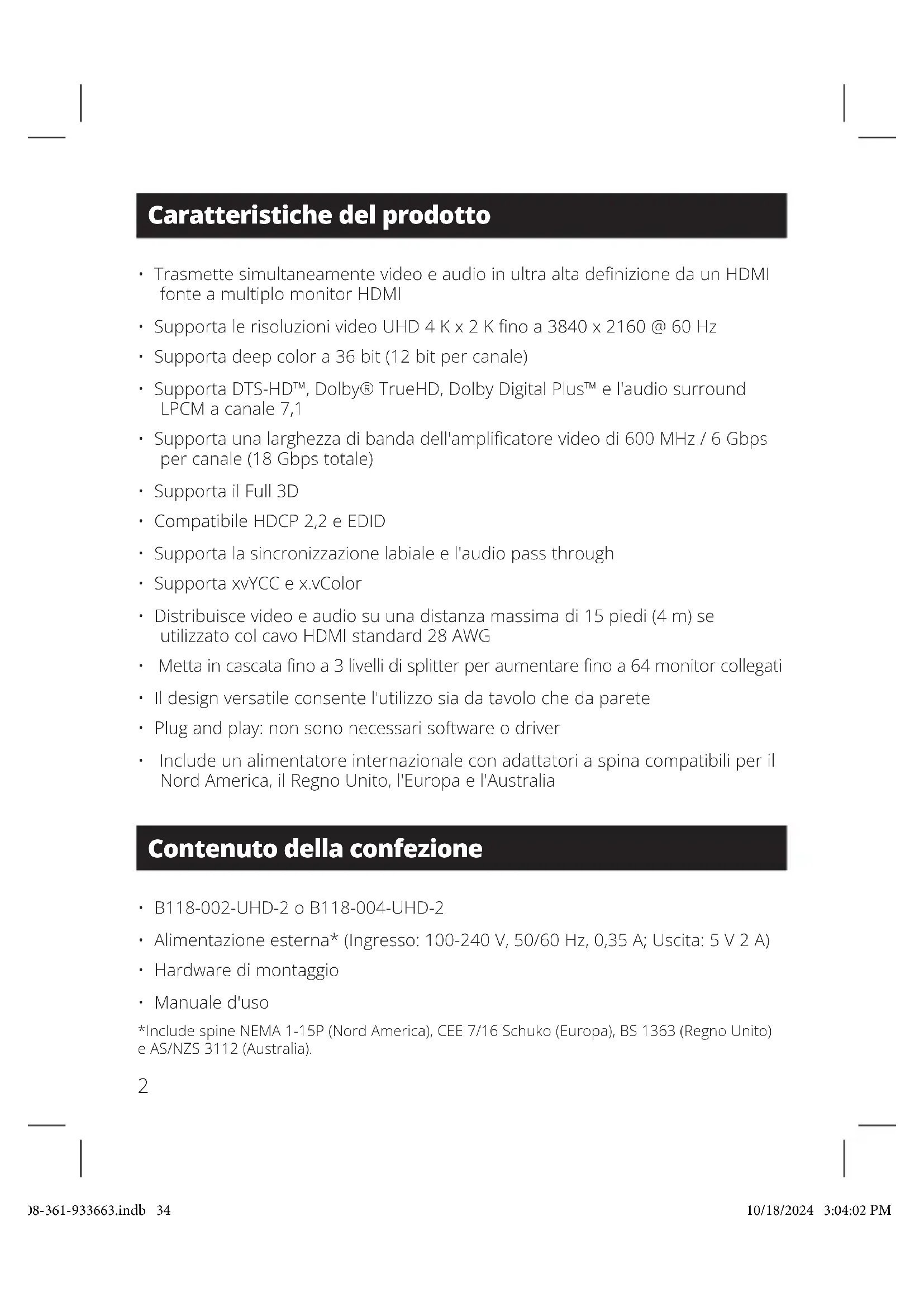

Caratteristiche del prodotto

• Trasmette simultaneamente video e audio in ultra alta definizione da un HDMI fonte a multiplo monitor HDMI
• Supporta le risoluzioni video UHD 4 K x 2 K fino a 3840 x 2160 @ 60 Hz
  Supporta deep color a 36 bit (12 bit per canale)
• Supporta DTS-HD™, Dolby® TrueHD, Dolby Digital Plus™ e l'audio surround LPCM a canale 7,1
• Supporta una larghezza di banda dell'amplificatore video di 600 MHz / 6 Gbps per canale (18 Gbps totale)
• Supporta il Full 3D
• Compatible HDCP 2,2 e EDID
• Supporta la sincronizzazione labiale e l'audio pass through
• Supporta xvYCC e x.vColor
• Distribuisce video e audio su una distanza massima di 15 piedi (4 m) se utilizzato col cavo HDMI standard 28 AWG
• Metta in Cascata fino a 3 livelli di splitter per augmentare fino a 64 monitor collegati
• Il design versatile consente l'utilizzo sua da ravolo che da parete
• Plug and play: non sono necessari software o driver
• Include un alimentatore internazionale con adattatori a spina compatibili per il Nord America, il Regno Unito, l'Europa e l'Australia

Contenuto della confezione

B118-002-UHD-2 o B118-004-UHD-2
- Alimentazione esterna* (Ingresso: 100-240 V, 50/60 Hz, 0,35 A; Uscita: 5 V 2 A)
- Hardware di montaggio
- Manuale d'uso

*Include spine NEMA 1-15P (Nord America), CEE 7/16 Schuko (Europa), BS 1363 (Regno Unito) e AS/NZS 3112 (Australia).

2

Accessoropzionali

P569-003-CERT Cavo HDMI Premium ad alta velocità - 3 piedi (0,91 m)
P569-006-CERT Cavo HDMI Premium ad alta velocità - 6 piedi (1,83 m)
P569-010-CERT Cavo HDMI Premium ad alta velocità - 10 piedi (3,05 m)
P569-015-CERT Cavo HDMI Premium ad alta velocità - 15 piedi (4,6 m)

Installazione

Note: le distance massime a cui si fa riferimento in queste istruzioni sono state testate utilizzando cavi HDMI Premium High-Speed 28 AWG con una risoluzione video UHD 4 K x 2 K di 3840 x 2160 @ 60 Hz con deep color a 36 bit (12 bit per canale).

1. Assicurarsi che l'alimentazione sia spenta per tutti i dispositivi che verranno collegati.
2. Collegare la sorgente HDMI alla porta di ingresso dello splitter;
   Nota: la lunghezza del cavo HDMI che collega fonte allo splitter non deve superare 15 piedi (4 m).
3. Collegare una porta di uscita disponibile sullo splitter alla porta di ingresso HDMI del display. Nota: la lunghezza del cavo HDMI che collega lo splitter al display non deve superare 15 piedi (4 m).
4. Ripetere il passo 3 per le altre porte di uscita dello splitter.
5. Collegare l'alimentatore in dotazione allo splitter, quando a una protezione da sovratensione, a un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS).
6. Accendere l'alimentazione della fonte HDMI, dello splitter e dei display.

Installazione

Installazione a cascata

Il numero di monitor collegati può essere espanso collegandoli insieme a Cascata fino a tre livelli di splitter. E possibile collegare fino a 64 monitor mettendo a Cascata un B118-004-UHD-2 da ciascuna porta in un'installazione a tre livelli. Si consiglia di utilizzato i cavi HDMI Premium ad alta velocità della series P569-XXX-CERT.

1. Verificare che l'alimentazione di tutti i dispositivi da collegare sia spenta;
2. Collegare HDMI fonte alla porta di ingresso dello splitter di primo livello; Nota: la lunghezza del cavo HDMI che collega fonte allo splitter non deve superare 16 piedi (5 m).
3. Collegare una porta di uscita disponibile sul primo splitter di livello alla porta di ingresso HDMI di un secondo splitter di livello; Nota: la lunghezza del cavo HDMI che collega gli splitter di primo e secondo livello non deve superare 10 piedi (3m)
4. Ripetere il punto 3 per agli splitter che si desidera aggiungere (non è possibile collegare a Cascata più di 3 livelli di splitter);
5. Collegare una porta di uscita disponibile sullo/gli splitter alla porta di ingresso HDMI del display; Nota: la lunghezza del cavo HDMI che collega lo splitter al display non deve superare 16 piedi (5m)
6. Ripetere il punto 5 per le altre porte di uscita dell'installazione;
7. Collegare l'alimentatore in dotazione a agli splitter dell'installazione, quando a una protezione da sovratensione, a un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS);
8. Accendere l'alimentazione di HDMI fonte e dei display.

Risoluzione dei problemi

Se non riesce a ottenere un'immagine accettabile dopo aver seguito le istruzioni di installatione, provi a seguire i suggerimenti per la risoluzione dei problemi.

1. L'alimentatore esterno fornito col prodotto è collegato e inserto in una fonte di alimentazione funzionante? Affinché il prodotto funzioni correttamente, delve essere collegato e ricevere l'alimentazione dall'alimentatore esterno.
2. L'alimentazione dei dispositivi collegati è stata spenta prima dell'infallazione? In caso contrario, riawiare i dispositivi.
3. Quale risoluzione sta cercando di raggiungere? Gli splitter HDMI UHD 4 K x 2 K sono testati per supportare fino a 3840 × 2160 @ 60Hz di risoluzione video a 36 bit (12 bit per canale) deep color.
4. Quale lunghezza del cavo HDMI sta utilizzato? (Per i dettagli sulla distanza massima dei cavi, consultare la sezione "Installazione" di quello manuale). Più corto è il cavo utilizzato, più alta薩 la risoluzione che pourrait essere ottenere. Se non riesce a ricevere un'immagine accettabile, provi a utilizzato un cavo più corto o a ridurre la risoluzione video della fonte o le impostazioni di profondità del colore.
5. Che tipo di cablaggio sta utilizzando? Un cablaggio scadente cui cause scarse prestazioni, quando è importante utilizzato cavi in grado di supportare la risoluzione video desiderata. Si consiglia di utilizzato i cavi HDMI Premium ad alta velocità della serie P569-XXX-CERT, in quanto sono stati testati per funzionare con gli splitter di series B118.
6. Provi i loro cavi per assicurarsi che funzionino correttamente. Ad esempio, colleghi il loro cavo HDMI tra il sito fonte e un monitor che è molto funzioni per determinare se il cavo funziona correttamente.
7. L'unità si trova in un'area che la espone a temperature più elevate? Se il prodotto è surriscaldato, non funzionera correttamente.
8. Il suo display supporta HDCP 2,2? Se il suo display non supporta HDCP 2,2, non sare in grado di raggiungere la risoluzione video 4 K utilizzato unlettore 4K @60 Hz Blu-rayTM. Quando unlettore Blu-ray 4 K @ 60 Hz è collegato a un monitor 4 K @ 30 Hz che supporta una versione HDCP inferiore a 2.2, la risoluzione video scenderà a 1080p.
