MANUALE UTENTE B118002UHDINT Tripp Lite
Il prodotto acquistato potrebbe differire dall'immagine.
English 1
Español 9
Français 17
Deutsch 25
EAT•N
Caratteristiche del prodotto
- Trasmette simultaneamente video e audio da una sorgente HDMI a vari monitor HDMI.
- Supporta le risoluzioni video UHD 4K x 2K fino a 3840 x 2160 (24 Hz e 30 Hz) e il 3D
• Supporta deep color a 36 bit (12 bit per canale) - Supporta l'audio surround a canali DTS-HD, Dolby ^ TrueHD, Dolby Digital Plus ^TM e LPCM 7.1
- Supporta una larghezza di banda dell'amplificatore video di 340 MHz/3,4 Gbps per canale (10,2 Gbps totale)
- Compatibile con HDCP e EDID
- Plug and play: non sono necessari software o driver
• Il B118-002-UHD è dotato di un cavo incorporato per collegarsi alla sorgente - B118-002-UHDINT, B118-004-UHDINT e B118-008-UHD includono un alimentatore internazionale con adattatori compatibili per spine del Nord America, del Regno Unito, dell'Europa e dell'Australia
• Supporta il pass-through lip synch
• Supporta xvYCC e x.vColor - Supporta l'uso di sorgenti e display DVI con un adattatore opzionale da DVI a HDMI (venduto separatamente)
- Supporta una distanza massima di 16,4 piedi (5 m) da sorgente a splitter, e 23 piedi (7 m) dallo splitter al display, per un totale di 39,4 piedi (12 m)
- Messa in cascata di fino a 3 livelli di splitter per supportare fino a 512 monitor collegati.
Contenuto della confezione
- Splitter HDMI UHD 4K x 2K
- Alimentazione esterna
• B118-002-UHD (Ingresso: 100-240 V, 50/60 Hz, 0,2 A; Uscita: 5 V 1 A)
• B118-002-UHDINT (Ingresso: 100-240 V, 50/60 Hz, 0,2 A; Uscita: 5 V 1 A)*
• B118-004-UHD (Ingresso: 100-240 V, 50/60 Hz, 0,35 A; Uscita: 5 V 2 A)
• B118-004-UHDINT (Ingresso: 100-240 V, 50/60 Hz, 0,4 A; Uscita: 5 V 2 A)*
• B118-008-UHD (Ingresso: 100-240 V, 50/60 Hz, 0,6 A; Uscita: 5 V 3 A)*
• Hardware di montaggio (solo B118-008-UHD)
- Manuale d'uso
*Include spine NEMA 1-15P (Nord America), CEE 7/16 Schuko (Europa), BS 1363 (Regno Unito) e AS/NZS 3112 (Australia).
Accessori opzionali:
• Adattatore da HDMI a DVI P130-000
• Cavi adattatori da HDMI a DVI** P566-Series
• Cavi HDMI ad alta velocità P568-Series
**Nell'usare un cavo adattatore da HDMI a DVI, solo il segnale video sarà trasmesso al monitor DVI e le risoluzioni video saranno limitate a quelle supportate dall'adattatore.

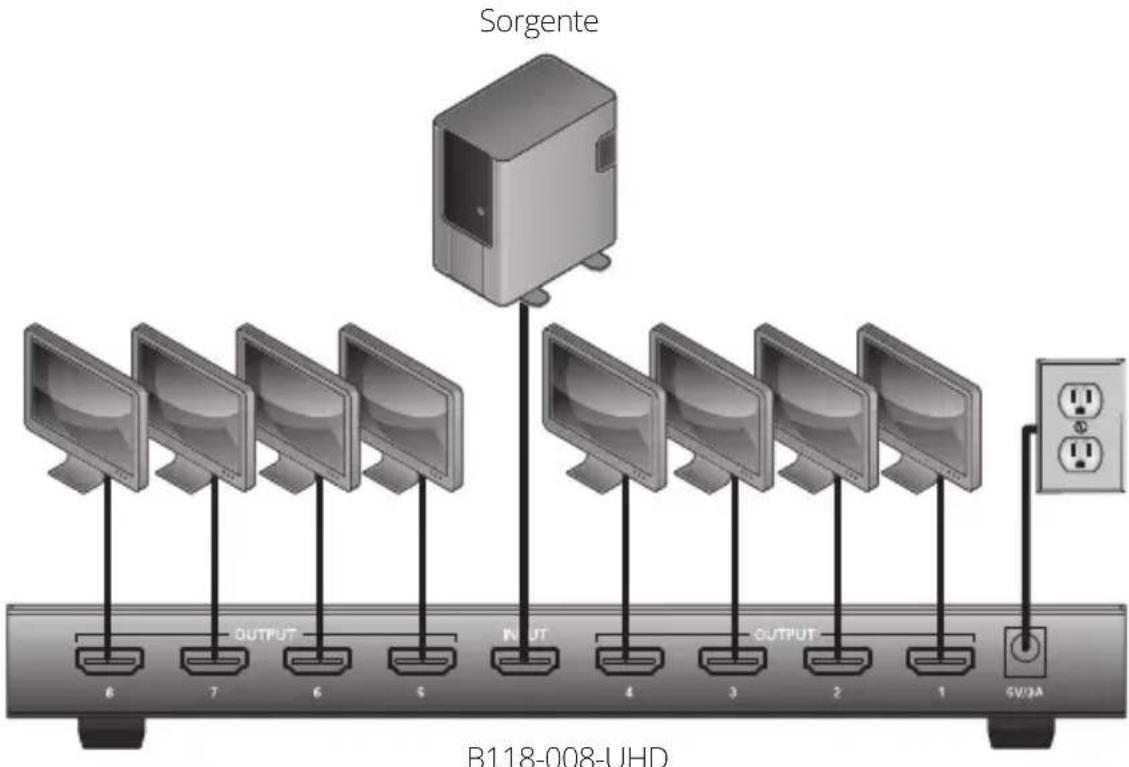

Installazione
Note:
- Le distanze massime indicate in queste istruzioni sono state testate con una risoluzione video UHD 4K x 2K di 3840 x 2160 a 24 Hz e 30 Hz con deep color a 36 bit (12 bit per canale) utilizzando cavi HDMI da 28 AWG (0,08 mm2). Distanze maggiori tra lo splitter e i monitor collegati sono raggiungibili utilizzando cavi HDMI da 24 AWG (0,2 mm2).
-
Quando vengono collegati monitor che supportano risoluzioni massime diverse, la risoluzione video usata sarà limitata da quella massima più bassa. Ad esempio, collegando una combinazione di monitor da 1080p e 4K x 2K, la risoluzione video per tutti gli schermi sarà di 1080p.
-
Verificare che l'alimentazione di tutti i dispositivi da collegare sia spenta;
-
Collegare la fonte HDMI alla porta di ingresso dello splitter;
Nota: la lunghezza del cavo HDMI che collega la sorgente allo splitter non deve superare 16,4 piedi (5 m).
36
Installazione
- Collegare una porta di uscita disponibile sullo splitter alla porta di ingresso HDMI del display;
Nota: la lunghezza del cavo HDMI che collega lo splitter al display non deve superare 23 piedi (7 m). - Ripetere il punto 3 per le altre porte di uscita dello splitter;
- Collegare l'alimentatore incluso allo splitter, quindi collegarlo a una protezione da sovratensione, a un'unità di distribuzione (PDU) o a un gruppo di continuità (UPS).
- Accendere l'alimentazione della sorgente HDMI, dello splitter e degli schermi.
Installazione a cascata:
Il numero di monitor collegati può essere esteso collegando insieme a cascata fino a tre livelli di splitter. È possibile collegare fino a 512 display mettendo a cascata un B118-008-UHD da ciascuna porta in un'installazione a tre livelli. Si consiglia di utilizzare i cavi HDMI Premium ad alta velocità della serie P569-XXX-CERT.
- Assicurarsi che l'alimentazione di tutti i dispositivi che si intende collegare sia spenta.
- si colleghi la sorgente HDMI alla porta di ingresso dello splitter di primo livello; Nota: la lunghezza del cavo HDMI che collega la sorgente allo splitter non deve superare i 16 ft (5 m).
- si colleghi una porta di uscita disponibile sullo splitter di primo livello alla porta di ingresso HDMI di uno splitter di secondo livello;
Nota: la lunghezza del cavo HDMI che collega gli splitter di primo e secondo livello non deve superare i 10 ft (3 m). - Ripetere il passo 3 per ogni splitter aggiuntivo che si desidera aggiungere (è possibile collegare in cascata non più di tre livelli di splitter).
- Collegare una porta di uscita disponibile sullo splitter alla porta di ingresso HDMI del display.
Nota: la lunghezza del cavo HDMI che collega lo splitter al display non deve superare i 16 ft (5 m). - Ripetere il passo 5 per le altre porte di uscita dell'installazione.
- Collegare l'alimentatore fornito in dotazione con ogni splitter dell'installazione, quindi collegare la spina a un dispositivo di protezione da sovratensione, a un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS).
- Accendere l'alimentazione della sorgente HDMI e dei display.
Risoluzione dei problemi
Se non si riesce a ottenere un'immagine accettabile dopo aver seguito le istruzioni di installazione, provare a seguire i suggerimenti per la risoluzione dei problemi:
- Premere il pulsante di ripristino sullo splitter per ripristinare il segnale inviato agli schermi collegati.
Nota: i modelli B118-002-UHD e B118-002-UHDINT non sono dotati di un pulsante d i ripristino. - L'alimentatore esterno fornito in dotazione col prodotto è stato collegato e inserito in una sorgente di alimentazione funzionante?
Affinché il prodotto funzioni correttamente, deve essere collegato e ricevere l'alimentazione dall'alimentatore esterno. - L'alimentazione dei dispositivi collegati è stata spenta prima dell'installazione?
In caso contrario, riavviarli. - Quale risoluzione si desidera ottenere? Gli splitter HDMI UHD 4K x 2K sono testati per supportare risoluzioni video fino a 3840 x 2160 a 24 Hz e 30 Hz a 36 bit deep color (12 bit per canale).
- Quale lunghezza del cavo HDMI si sta utilizzando? (Per i dettagli sulla distanza massima dei cavi, consultare la sezione Installazione di questo manuale). Più corto è il cavo utilizzato, più alta sarà la risoluzione che si potrà ottenere. Se non si riesce a ricevere un'immagine accettabile, provare a utilizzare un cavo più corto o a ridurre la risoluzione video o le impostazioni di profondità del colore della sorgente.
- Che tipo di cavi si stanno utilizzando? L'utilizzo di cavi di scarsa qualità può causare prestazioni scadenti, quindi è importante utilizzare cavi in grado di supportare la risoluzione video che si desidera ottenere. Si consiglia di utilizzare i cavi HDMI ad alta velocità P568-Series in quanto sono stati testati per il funzionamento con gli splitter B118-Series.
- Si facciano delle prove coi cavi per assicurarsi che funzionino correttamente. Per esempio, collegare il cavo HDMI tra una sorgente a un monitor di cui si è accertato il funzionamento per verificare se il cavo funziona.
- L'unità si trova in un'area in cui è esposta a temperature più elevate? Il surriscaldamento del prodotto ne intacca il corretto funzionamento.
- Il monitor è stato collegato con risoluzioni massime diverse? In tal caso, la risoluzione video visualizzata sarà quella massima più bassa supportata tra i monitor collegati. Per esempio, se si collegano monitor 1080p e 4K x 2K, il video verrà visualizzato nella risoluzione 1080p.
Garanzia
Garanzia limitata di 3 anni
Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di spedire qualsiasi apparecchiatura per un intervento di riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.
AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITÀ, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.
AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro.
Informazioni sulla conformità WEEE per clienti e addetti al riciclaggio (Unione Europea)
Ai sensi della direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE) e dei regolamenti attuativi, quando i clienti acquistano nuove apparecchiature elettriche ed elettroniche da Eaton, hanno diritto a:
- Inviare le vecchie apparecchiature per il riciclaggio in base alla procedura "uno per uno" e "a parità di condizioni" (questo varia a seconda del Paese)
- Inviare la nuova apparecchiatura per il riciclaggio, quando questa diventa un rifiuto
ATTENZIONE
Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, dove si può ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto dell'apparecchiatura di supporto vitale o possa comprometterne significativamente la sicurezza o l'efficacia.
Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.
