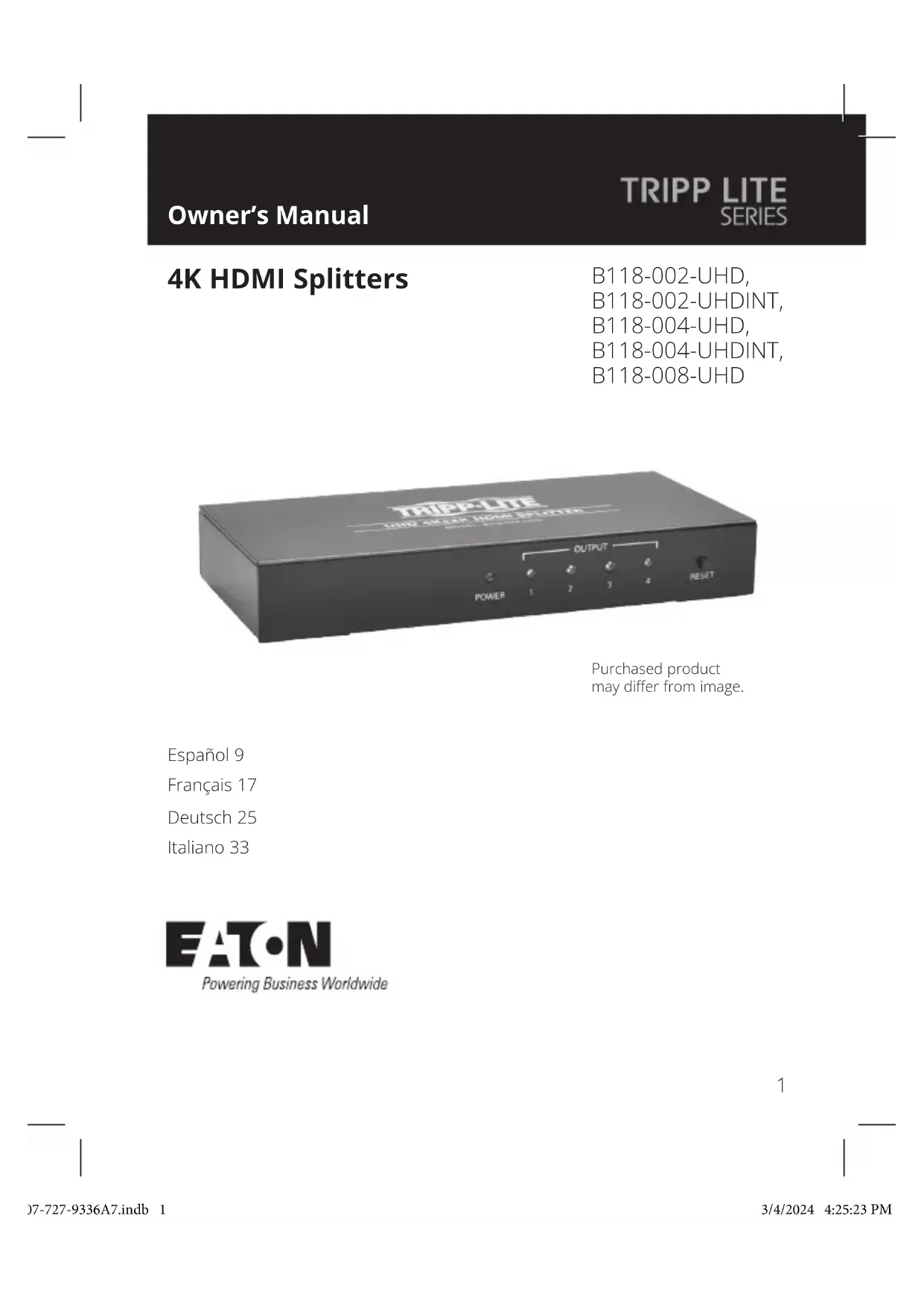

MODE D'EMPLOI B118002UHDINT Tripp Lite

Manuel d'utilisation

TRIPP LITE

SERIES

Répartiteurs HDMI 4K

B118-002-UHD,

B118-002-UHDINT,

B118-004-UHD,

B118-004-UHDINT,

B118-008-UHD

TRIPPLITE THIRD SWEET HIGH SWEETER POWER 1 2 3 4 OUTPUT RESET

Le produit acheté peut différer de l'image.

English 1

Español 9

Deutsch 25

Italiano 33

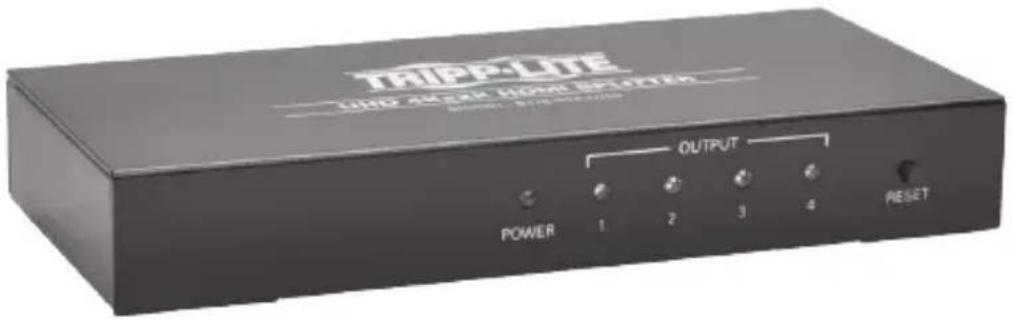

Caractéristiques du produit

• Transmission simultanée de la vidéo et de l'audio d'une source HDMI vers plusieurs moniteurs HDMI
• Prise en charge des résolutions vidéo UHD 4K x 2K jusqu'à 3840 x 2160 (24 Hz et 30 Hz) et 3D
• Prise en charge couleur profonde (Deep Color) 36 bits (12 bits par canal)
• Prise en charge des formats audio DTS-HD, Dolby ^® TrueHD, Dolby Digital Plus ^™ et son surround LPCM 7.1 canaux.
• Bande passante de l'amplificateur vidéo de 340 MHz / 3,4 Gbit/s par canal (10,2 Gbit/s au total)
  • Compatible HDCP et EDID
• Plug and play ; aucun logiciel ou pilote n'est nécessaire
• Le modèle B118-002-UHD est doté d'un câble intégré pour se raccorder à la source.
• Les modèles B118-002-UHDINT, B118-004-UHDINT et B118-008-UHD incluent un bloc d'alimentation électrique international fourni avec des adaptateurs de prise compatibles avec les fiches nord-américaines, britanniques, européennes et australiennes.
• Prise en charge de la synchronisation labiale
• Prise en charge de xvYCC et x.vColor
• Prise en charge des sources et des écrans DVI avec un adaptateur DVI vers HDMI disponible en option (vendu séparément).
• Prise en charge d'une distance maximale de 5 m (16,4 pi) entre la source et le répartiteur, et de 7 m (23 pi) entre le répartiteur et les écrans, pour une distance totale pouvant atteindre 12 m (39,4 pi).
• Possibilité de mettre en cascade jusqu'à 3 niveaux de répartiteurs pour raccorder jusqu'à 512 moniteurs.

Contenu de l'emballage

• Répartiteur HDMI UHD 4K x 2K
- Bloc d'alimentation électrique externe

• B118-002-UHD (entrée : 100-240 V, 50/60 Hz, 0,2 A ; sortie : 5 V 1 A)
• B118-002-UHDINT (entrée : 100-240 V, 50/60 Hz, 0,2 A ; sortie : 5 V 1 A)*
• B118-004-UHD (entrée : 100-240 V, 50/60 Hz, 0,35 A ; sortie : 5 V 2 A)
• B118-004-UHDINT (entrée : 100-240 V, 50/60 Hz, 0,4 A ; sortie : 5 V 2 A)*
• B118-008-UHD (entrée : 100-240 V, 50/60 Hz, 0,6 A ; sortie : 5 V 3 A)*

- Matériel de montage (B118-008-UHD uniquement)

- Manuel d'utilisation

* Comprend les adaptateurs de prise NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie).

Accessoires disponibles en option :

• Adaptateur HDMI vers DVI P130-000
- Câbles adaptateurs HDMI vers DVI série P566**
• Câbles HDMI haute vitesse série P568

**En cas d'utilisation d'un câble adaptateur HDMI vers DVI, seul le signal vidéo sera transmis à l'écran DVI et les résolutions vidéo seront limitées à celles prises en charge par l'adaptateur.

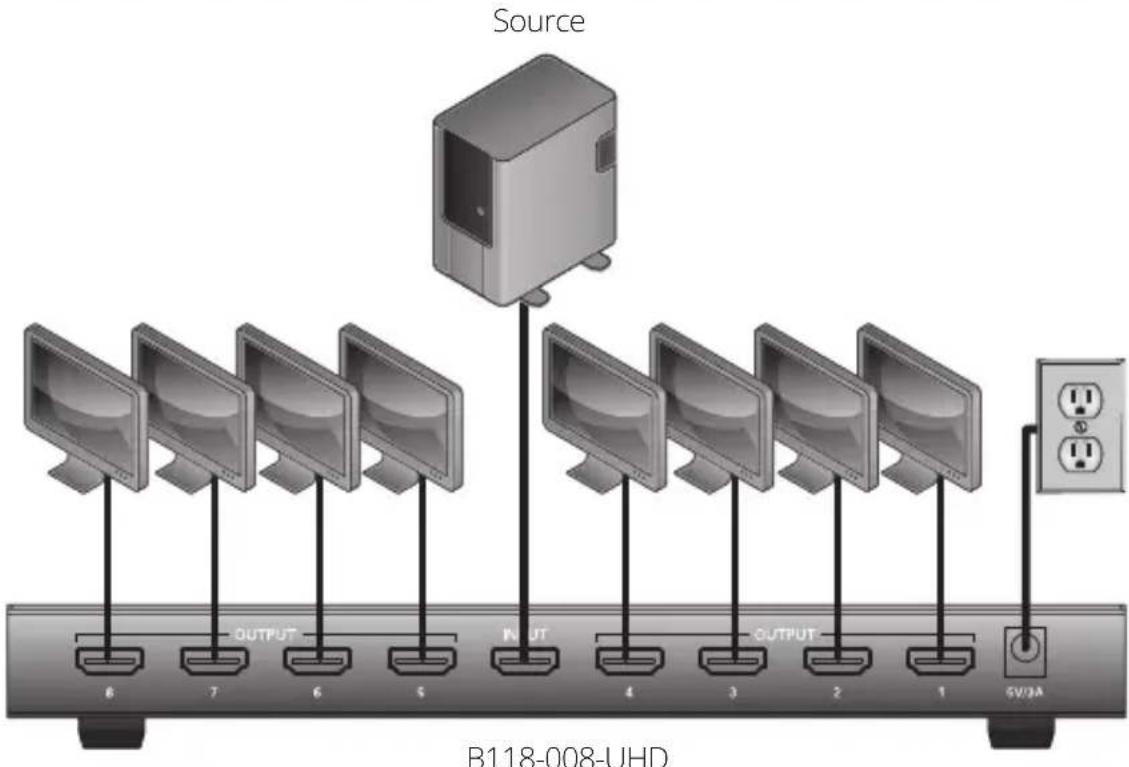

Installation

Remarques :

• Les distances maximales mentionnées dans ces instructions ont été testées à une résolution vidéo UHD 4K x 2K de 3840 x 2160 @ 24 Hz et 30 Hz avec couleur profonde (Deep Color) 36 bits (12 bits par canal) à l'aide de câbles HDMI 28 AWG (0,08 mm2). Il est possible d'augmenter la distance entre le répartiteur et les moniteurs raccordés en utilisant des câbles HDMI 24 AWG (0,2 mm2).

• Lorsque vous raccordez des moniteurs qui prennent en charge des résolutions maximales différentes, la résolution vidéo affichée sera limitée à la résolution maximale la plus basse. Par exemple, si vous raccordez une combinaison de moniteurs 1080p et 4K x 2K, une résolution vidéo de 1080p sera affichée sur tous les écrans.

• Assurez-vous que tous les appareils que vous allez raccorder sont hors tension.

• Raccordez la source HDMI au port d'entrée du répartiteur.

Remarque : la longueur du câble HDMI reliant la source au répartiteur ne doit pas dépasser 5 m (16,4 pi).

20

Installation

1. Raccordez un port de sortie disponible sur le répartiteur au port d'entrée HDMI de l'écran.

Remarque : la longueur du câble HDMI reliant le répartiteur à l'écran ne doit pas excéder 7 m (23 pi).

1. Répétez l'étape 3 pour les autres ports de sortie du répartiteur.
2. Raccordez le bloc d'alimentation fourni au répartiteur, puis branchez-le sur un parasurtenseur, une unité de distribution d'énergie (PDU) ou un onduleur.
3. Mettez sous tension la source HDMI, le répartiteur et les écrans.

Installation en cascade

Il est possible de raccorder un nombre de moniteurs plus important en mettant en cascade jusqu'à trois niveaux de répartiteurs. Jusqu'à 512 écrans peuvent être raccordés en mettant en cascade un B118-008-UHD à partir de chaque port dans une installation à trois niveaux. Il est recommandé d'utiliser les câbles HDMI haut de gamme de la série P569-XXX-CERT.

1. Assurez-vous que tous les appareils que vous allez raccorder sont hors tension.
2. Raccordez la source HDMI au port d'entrée du répartiteur de premier niveau.

Remarque : la longueur du câble HDMI reliant la source au répartiteur ne doit pas excéder 5 m (16 pi).

1. Raccordez un port de sortie disponible sur le répartiteur de premier niveau au port d'entrée HDMI d'un répartiteur de deuxième niveau.

Remarque : la longueur du câble HDMI reliant les répartiteurs de premier et de deuxième niveau ne doit pas excéder 3 m (10 pi).

1. Répétez l'étape 3 pour chaque répartiteur supplémentaire que vous souhaitez ajouter (un maximum de trois niveaux de répartiteurs peuvent être mis en cascade).
2. Raccordez un port de sortie disponible sur l'un des répartiteurs au port d'entrée HDMI de l'écran.

Remarque : la longueur du câble HDMI reliant le répartiteur à l'écran ne doit pas excéder 5 m (16 pi).

1. Répétez l'étape 5 pour les autres ports de sortie de l'installation.
2. Raccordez le bloc d'alimentation fourni à chaque répartiteur de l'installation, puis branchez-le sur un parasurtenseur, une unité de distribution d'alimentation (PDU) ou un onduleur.
3. Mettez sous tension la source HDMI et les écrans.

Dépannage

Si vous ne parvenez pas à obtenir une image satisfaisante après avoir suivi les instructions d'installation, veuillez consulter les conseils de dépannage ci-dessous :

1. Appuyez sur le bouton de réinitialisation du répartiteur pour réinitialiser le signal envoyé aux écrans raccordés.
   Remarque : les modèles B118-002-UHD et B118-002-UHDINT ne disposent pas de bouton de réinitialisation.
2. Le bloc d'alimentation externe fourni avec le produit est-il bien raccordé et branché sur une source de courant en état de fonctionnement ? Pour que le produit fonctionne correctement, il doit être raccordé au bloc d'alimentation externe et être alimenté électriquement depuis ce dernier.
3. Les appareils raccordés étaient-ils hors tension avant de réaliser l'installation ? Dans le cas contraire, redémarrez-les.
4. Quelle résolution cherchez-vous à obtenir ? Les répartiteurs UHD 4K x 2K HDMI sont testés pour prendre en charge des résolutions vidéo allant jusqu'à 3840 x 2160 @ 24 Hz et 30 Hz, avec couleur profonde (Deep Color) 36 bits (12 bits par canal).
5. Quelle est la longueur du câble HDMI que vous utilisez ? (Voir la section « Installation » de ce manuel pour plus de détails sur la longueur maximale des câbles). Plus le câble utilisé est court, plus la résolution que vous pouvez obtenir est élevée. Si vous ne parvenez pas à obtenir une image satisfaisante, essayez d'utiliser un câble plus court ou de réduire la résolution vidéo ou les paramètres de profondeur des couleurs de votre source.
6. Quel type de câbles utilisez-vous ? Des câbles de qualité inférieure peuvent dégrader les performances. C'est pourquoi il est important d'utiliser des câbles prenant en charge la résolution vidéo que vous cherchez à obtenir. Il est recommandé d'utiliser les câbles HDMI haute vitesse de la série P568, car ils ont été testés pour fonctionner avec les répartiteurs de la série B118.
7. Testez vos câbles pour vous assurer qu'ils fonctionnent correctement. Par exemple, raccordez directement votre câble HDMI entre une source et un moniteur dont vous savez qu'ils fonctionnent pour vérifier si le câble fonctionne.
8. L'appareil est-il situé dans un endroit où il est exposé à des températures élevées ? Si le produit surchauffe, il ne fonctionnera pas correctement.
9. Raccordez-vous des moniteurs dont les résolutions maximales sont différentes ? Dans ce cas, la résolution vidéo affichée sera celle de la résolution maximale la plus basse prise en charge par l'ensemble des moniteurs raccordés. Par exemple, lorsque vous raccordez des moniteurs 1080p et 4K x 2K, une résolution vidéo de 1080p sera affichée.

22

Garantie

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts associés à des pertes de profits ou de revenus, à des pertes d'équipements, à des pertes de l'usage d'équipements, à des pertes de logiciels, à des pertes de données, au remplacement de produits, aux réclamations de tiers ou autres.

Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)

En vertu de la directive sur les déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il est en fin de vie et devient un déchet

AVERTISSEMENT

L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réservés.

Publication n°

23-07-727/93-36A7_RevH

Mars 2024

9336A7

Eaton est une marque déposée.

Toutes les marques

commerciales appartiennent à

leurs propriétaires respectifs.
