| Tipo de producto | Divisor HDMI 4K |
| Modelos compatibles | B118-002-UHD, B118-002-UHDINT, B118-004-UHD, B118-004-UHDINT, B118-008-UHD |
| Resoluciones compatibles | UHD 4K x 2K hasta 3840 x 2160 @ 24 Hz y 30 Hz, 3D |
| Ancho de banda | 340 MHz / 3,4 Gbit/s por canal (total 10,2 Gbit/s) |
| Profundidad de color | Deep Color 36 bits (12 bits por canal) |
| Formatos de audio | DTS-HD, Dolby TrueHD, Dolby Digital Plus, LPCM 7.1 canales |
| Compatibilidad | HDCP, EDID, xvYCC, x.v.Color, sincronización labial |
| Número de salidas | 2 puertos de salida HDMI (modelo B118-002-UHDINT) |
| Distancia máxima fuente-divisor | 5 m (16,4 pies) |
| Distancia máxima divisor-pantalla | 7 m (23 pies) |
| Distancia máxima total | 12 m (39,4 pies) |
| Conexión en cascada | Hasta 3 niveles para conectar hasta 512 monitores |
| Alimentación | Bloque externo 100-240 V, 50/60 Hz, 0,2 A; salida 5 V, 1 A |
| Adaptadores de enchufe incluidos | NEMA 1-15P (América del Norte), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido), AS/NZS 3112 (Australia) |
| Instalación | Plug and play, no requiere software ni controladores |
| Botón de reinicio | No disponible en este modelo |
| Garantía | Garantía limitada de 3 años |
| País de origen / Fabricante | Eaton (Tripp Lite) |
| Contenido del paquete | Divisor, bloque de alimentación con adaptadores internacionales, manual de usuario |
Preguntas frecuentes - B118002UHDINT Tripp Lite
Preguntas de los usuarios sobre B118002UHDINT Tripp Lite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Distribuidor en formato PDF gratis! Encuentra tus instrucciones B118002UHDINT - Tripp Lite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. B118002UHDINT de la marca Tripp Lite.
MANUAL DE USUARIO B118002UHDINT Tripp Lite
Manual del Propietario
TRIPP LITE
SERIES
Divisores HDMI 4K
B118-002-UHD,
B118-002-UHDINT,
B118-004-UHD,
B118-004-UHDINT,
B118-008-UHD

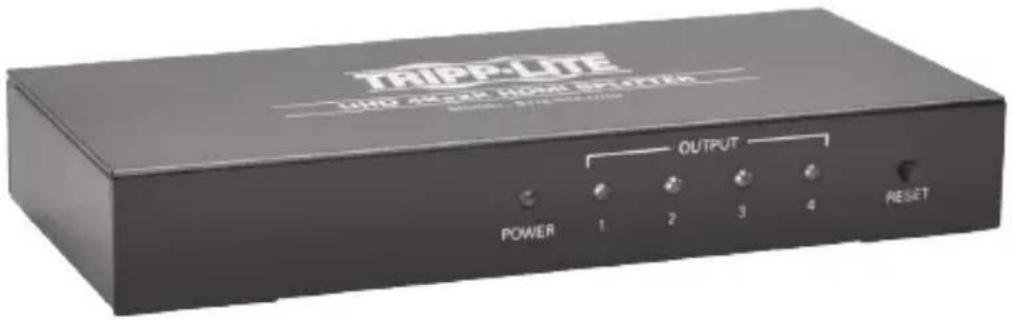

El producto comprado puede diferir de la imagen.
English 1
Français 17
Deutsch 25
Italiano 33
Características del Producto
- Transmite simultáneamente video y audio desde una fuente HDMI a múltiples monitores HDMI
- Soporta resoluciones de video UHD 4K x 2K de hasta 3840 x 2160 (24 Hz y 30 Hz) y 3D
- Soporta Color Verdadero de 36 bits (12 bits por canal)
- Soporta audio DTS-HD, Dolby® True HD, Dolby Digital Plus™ y LPCM de 7.1 Canales de Sonido Envolvente
- Soporta ancho de banda del amplificador de video de 340 MHz / 3.4Gbps por canal (10.2 Gbps total)
- Compatible con HDCP y EDID
- Conectar usar-No requiere software ni controladores
- El B118-002-UHD cuenta con un cable incorporado para conectar a la fuente.
- El B118-002-UHDINT y B118-008-UHD incluyen una fuente de alimentación internacional con adaptadores de clavija compatibles con Norteamérica, Reino Unido, Europa y Australia
- Permite el paso directo de Lip Sync
- Soporta xvYCC y x.vColor
- Soporta el uso de fuentes y pantallas DVI con un adaptador opcional DVI a HDMI (vendido por separado)
- Soporta una distancia máxima de 5.0 m [16.4 pies] desde la fuente al divisor y 7 m [23 pies] del divisor a la pantalla, para un total de hasta 12 m [39.4 pies]
- Conecte en cascada hasta 3 niveles de divisores para incrementar hasta 512 el número de monitores conectados.
Contenido del Empaque
• Divisor HDMI UHD 4Kx2K
- Fuente de Alimentación Externa
• B118-002-UHD: (Entrada: 100V - 240V, 50/60 Hz, 0.2A; Salida: 5V 1A)
• B118-002-UHDINT (Entrada: 100V - 240V, 50/60 Hz, 0.2A; Salida: 5V 1A)*
• B118-004-UHD (Entrada: 100V - 240V, 50/60 Hz, 0.35A; Salida: 5V 2A)
• B118-008-UHD – (Entrada: 100V - 240V, 50/60 Hz, 0.6A; Salida: 5V 3A)*
- Accesorios de Instalación (B118-008-UHD solamente)
- Manual del Propietario
* Incluye clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia).
Accesorios Opcionales:
• P130-000 - Adaptador HDMI a DVI
• Cables Adaptadores HDMI a DVI de la Serie P566**
• Cables HDMI de Alta Velocidad de la Serie P568
**Cuando se utilice un cable adaptador HDMI a DVI, sólo la señal de vídeo se transmitirá al monitor DVI y las resoluciones de vídeo estarán limitadas a las soportadas por el adaptador.

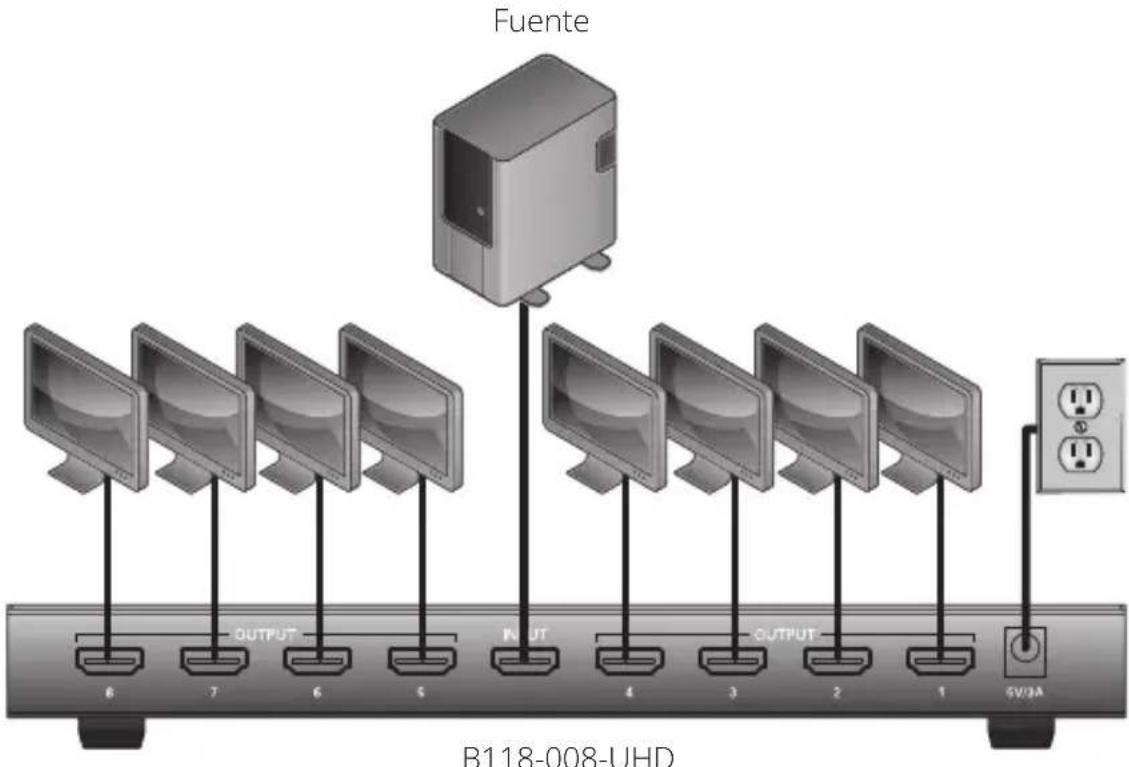

Instalación
Notas:
- Las distancias máximas a que se hace referencia en estas instrucciones han sido probadas a una resolución de video UHD 4K x 2K de 3840 x 2160 @ 24 Hz y 30 Hz con Color Verdadero de 36 bits (12 bits por canal) Usando cables HDMI 28 AWG (0.08 mm2). Se pueden alcanzar distancias mayores entre el divisor y monitores conectados usando cables HDMI 24 AWG (0.2 mm2).
-
Cuando se conecta a monitores que soportan diferentes resoluciones máximas, la resolución de vídeo que se muestre se limitará a la resolución máxima más baja. Por ejemplo, si se conecta una combinación de monitores de 1080p y 4K x 2K, en todas las pantallas se mostrará una resolución de vídeo 1080p.
-
Asegúrese de desconectar la alimentación de todos los dispositivos que conectará.
-
Conecte la fuente de HDMI al puerto de entrada en el divisor.
Nota: La longitud del cable HDMI que conecta la fuente del separador no debe exceder 5 m [16.4 pies].
12
Instalación
- Conecte un puerto de salida disponible en el divisor al puerto de entrada HDMI de su pantalla.
Nota: La longitud del cable HDMI que conecta el divisor a la pantalla no debe exceder 7 m [23 pies]. - Repita el paso 3 para los restantes puertos de salida en el divisor.
- Conecte la fuente de alimentación incluida al divisor y enchúfela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU), o Sistema de Respaldo Ininterrumpible (UPS).
- Conecte la alimentación a la fuente HDMI, divisor y pantallas.
Instalación en Cascada
El número de monitores conectados puede ampliarse hasta tres niveles en cascada de divisores. Pueden conectarse hasta 512 pantallas colocando en cascada un B118-008-UHD de cada puerto en una instalación de tres niveles. Se recomienda usar cables HDMI Premium de Alta Velocidad de la Serie P569-XXX-CERT.
- Asegúrese de que todos los dispositivos que conectará están apagados.
- Conecte la fuente de HDMI al puerto de entrada en el divisor del primer nivel.
Nota: La longitud del cable HDMI que conecta la fuente del separador no debe exceder 4.88 m [16 pies].
- Conecte un puerto de Salida disponible en el divisor de primer nivel al puerto de entrada HDMI en un divisor del segundo nivel.
Nota: La longitud del cable HDMI que conecta los divisores del primer y segundo niveles no debe exceder 3.05 m [10 pies].
- Repita el paso 3 para cada divisor adicional que desee agregar (no más de 3 niveles de divisores pueden ser conectados en cascada).
- Conecte un puerto de salida disponible en su divisor al puerto de entrada HDMI de su pantalla.
Nota: La longitud del cable HDMI que conecta del divisor a la pantalla no debe exceder 4.88 m [16 pies].
- Repita el paso 5 para los puertos de Salida restantes en la instalación.
- Conecte la fuente de alimentación incluida a cada divisor en la instalación y enchúfela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU), o Sistema de Respaldo Ininterrumpible (UPS).
- Encienda la fuente HDMI y las pantallas.
Solución de Problemas
Si no puede obtener una imagen aceptable después de seguir las instrucciones de instalación, intente con los consejos para solución de problemas a continuación:
- Presione el botón de restauración en el divisor para restablecer la señal enviada a las pantallas conectadas.
Nota: El B118-002-UHD y B118-002-UHDINT no incluyen un botón de restauración. - ¿Está la fuente de alimentación externa que viene con el producto conectada y enchufada a una fuente de alimentación que este trabajando correctamente? Para que el producto funcione correctamente, debe estar conectado a y recibiendo energía de la fuente de alimentación externa.
- ¿Se desconectó la alimentación a los dispositivos conectados antes de la instalación? Si no se hizo, reinícielos.
- ¿Qué resolución está tratando de alcanzar? Los divisores HDMI UHD 4K x 2K están probados para soportar resoluciones de video de hasta 3840 x 2160 @ 24 Hz y 30 Hz, con Color Verdadero de 36 bits (12 bits por canal).
- ¿Qué longitud de cable HDMI está usando? (Para obtener detalles sobre la distancia máxima del cable, consulte la sección Instalación en este manual). Mientras más corto el cable que se utilice, mayor será la resolución que podrá obtener. Si no puede recibir una imagen aceptable, trate de usar un cable más corto, o reducir la resolución de video o la configuración de profundidad de color de su fuente.
- ¿Qué tipo de cableado está usando? Un cableado inferior puede resultar en bajo rendimiento, por lo que es importante utilizar cables que soporten la resolución de vídeo que está intentando obtener. Se recomienda utilizar cables HDMI alta velocidad serie P568, han sido probados para trabajar con los divisores de la serie B118.
- Pruebe sus cables para asegurar que trabajan correctamente. Por ejemplo, conecte el cable HDMI entre una fuente y monitor que sepa que trabaja para ver si el cable está funcionando.
- ¿Se encuentra la unidad en un área que la expone a temperaturas más altas? Si el producto se sobrecalienta, no funcionará correctamente.
- ¿Está conectando monitores con diferentes resoluciones máximas? Al hacerlo, la resolución de video vizualizada será la de la más baja resolución máxima soportada entre los monitores conectados. Por ejemplo, al conectar monitores 4K x 2K y 1080p, se desplegará video de 1080p.
Garantía
GARANTÍA LIMITADA DE 3 AÑOS
Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.
SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.
SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especificamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.
Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)
Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:
- Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
- Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo
ADVERTENCIA
El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado.
Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
Eaton es una marca registrada.
Todas las marcas registradas son propiedad de sus respectivos propietarios.
16
