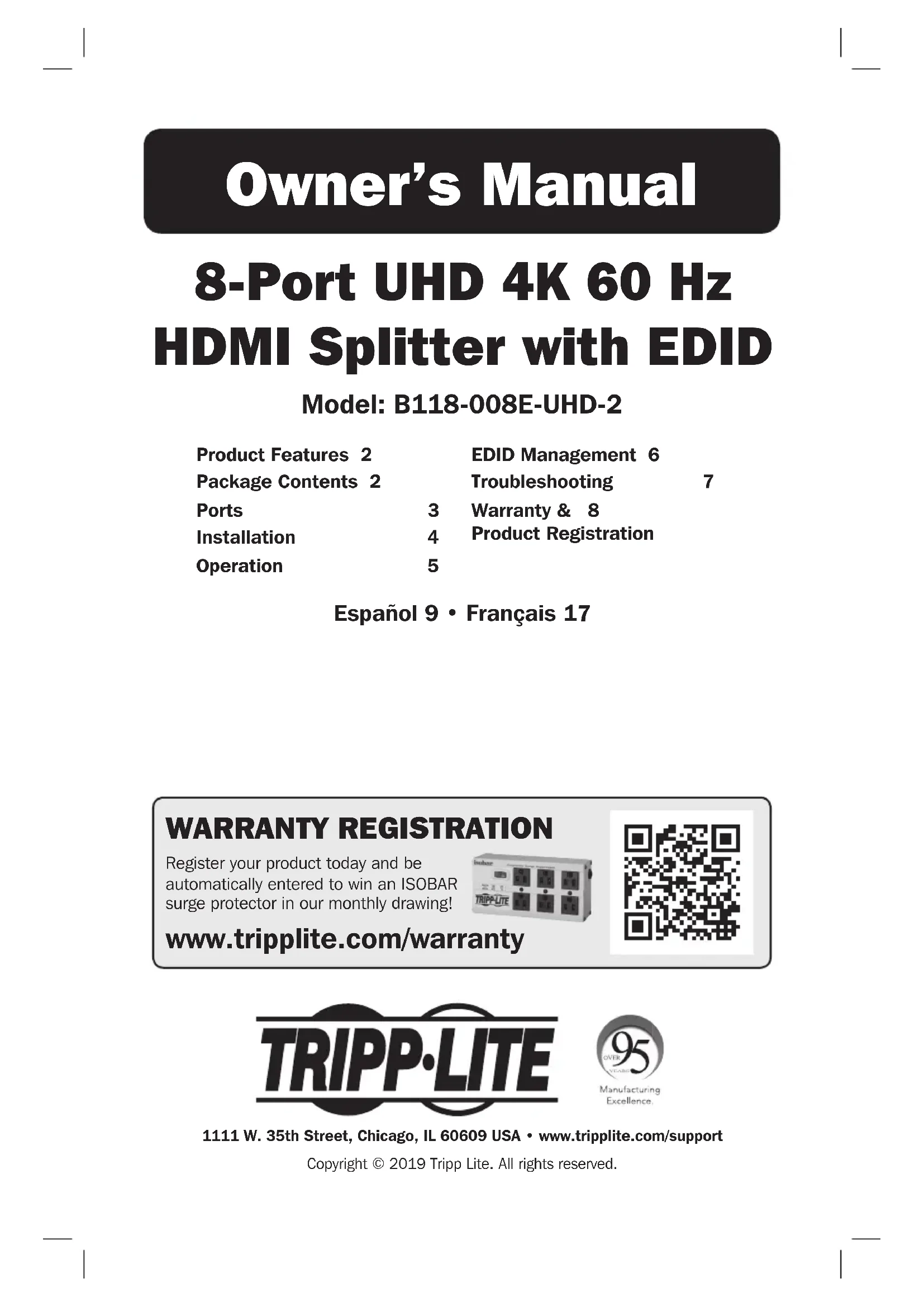

MODE D'EMPLOI B118-008E-UHD-2 Tripp Lite

Manuel de l'utilisateur

Coupleur HDMI UHD de 4K 60 Hz à 8 ports avec EDID

Modèle : B118-008E-UHD-2

Caractéristiques du produit 18

Contenu de l'emballage 18

Ports 19

Installation 20

Fonctionnement 21

Gestion de l'EDID 22

Dépannage 23

Garantie 24

English 1 • Español 9

D'excellence Industrielle.

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Transmission simultanée de vidéo et audio depuis une source HDMI vers jusqu'à huit moniteurs
• Prend en charge des résolutions vidéo 4K x 2K jusqu'à 4 096 x 2 160 @ 60 Hz
• Prend en charge 36 bits Deep Color (12 bits par canal)
• Prend en charge DTS-HD, Dolby® TrueHD, Dolby Digital Plus™ et systèmes ambiophoniques LPCM de 7.1 canaux
• Compatible HDCP 2.2 et HDMI 2.0
• Prêt à l'emploi; aucun lecteur ou logiciel requis

Contenu de l'emballage

• Coupleur HDMI B118-008E-UHD-2 UHD à 8 ports avec EDID
• Source d'alimentation externe (entrée : 100 à 240 V, \~50/60 Hz, 0,6 A; sortie : 12 V, 2 A)
• Quincaillerie de montage
  • Manuel de l'utilisateur

Accessoires en option :

• Câbles HDMI haute vitesse de la série P568
• Câbles HDMI 2.0 haute vitesse de première qualité de la série P569
• Câbles d'adaptateur de série P566 de HDMI à DVI*

*Lorsqu'un câble d'adaptateur de HDMI à DVI est utilisé, seul le signal vidéo sera transmis au moniteur DVI. Les résolutions vidéo seront limitées à celles prises en charge par l'adaptateur.

Ports

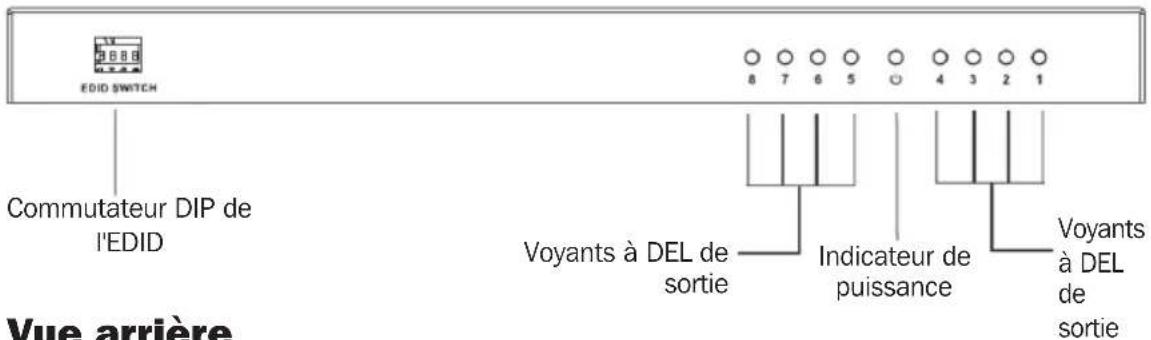

Vue avant

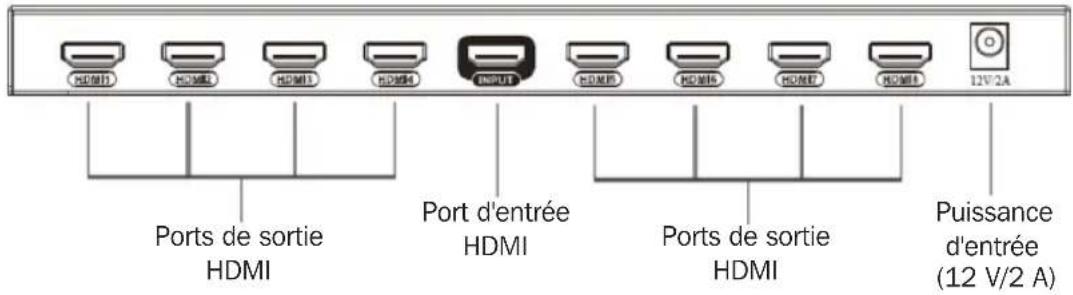

Vue arrière

Installation

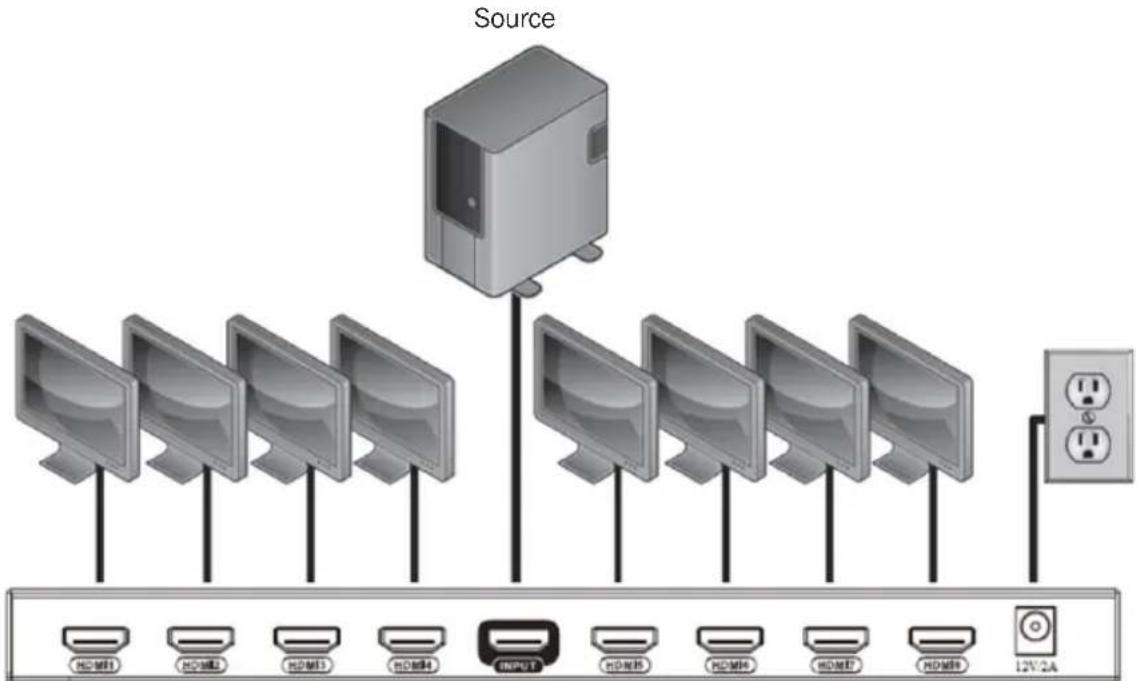

Installation standard :

Remarques :

• Lorsque des moniteurs prenant en charge des résolutions maximums différentes sont connectés, les résolutions vidéo affichées seront limitées à la résolution maximum la plus basse. Par exemple, si une combinaison de moniteurs de 1 080 p et 4 K x 2 K est connectée, une résolution de 1 080 p sera affichée sur tous les écrans.
• Pour de meilleurs résultats, la longueur du ou des câbles HDMI raccordant la source au coupleur ou le coupleur aux moniteurs ne doivent pas excéder 2 m (6 pi) pour 4K x 2K et 5 m (16 pi) pour les résolutions de 1 080 p. Les câbles HDMI 2.0 P569-XXX-CERT de Tripp Lite sont recommandés.

1. S'assurer que l'alimentation de tous les appareils qui seront raccordés est hors tension.
2. Raccorder la source HDMI (par exemple, lecteur Blu-ray™ ou récepteur du câble) au port étiqueté Input (entrée) sur le coupleur.
3. Raccorder un port Output (sortie) disponible (p. ex. HDMI 1) sur le coupleur au port d'entrée HDMI de l'écran (p. ex. moniteur ou téléviseur).
4. Répéter l'étape 3 pour les ports de sortie restants du coupleur.
5. Raccorder l'alimentation incluse au coupleur, puis raccorder l'alimentation à une prise de courant CA disponible.
6. Mettre tous les dispositifs de l'application sous tension.

Installation

Installation en cascade :

Remarques :

• Seulement trois niveaux de coupleurs peuvent être mis en cascade dans une seule installation.

• Pour de meilleurs résultats, la longueur du ou des câbles HDMI raccordant la source au coupleur ou le coupleur aux moniteurs ne doivent pas excéder 2 m (6 pi) pour 4K x 2K et 5 m (16 pi) pour les résolutions de 1 080 p. Les câbles HDMI 2.0 P569-XXX-CERT de Tripp Lite sont recommandés.

• S'assurer que l'alimentation de tous les appareils qui seront raccordés est hors tension.

• Raccorder la source HDMI au port d'entrée sur le coupleur du premier niveau.

• Raccorder un port de sortie disponible sur le coupleur du premier niveau au port d'entrée HDMI sur un coupleur du second niveau.

• Répéter l'étape 3 pour chaque coupleur supplémentaire à être ajouté (un maximum de trois niveaux de coupleurs).

• Raccorder un port Output (sortie) disponible au port d'entrée HDMI de l'écran.

• Répéter l'étape 5 pour chaque port Output (sortie) restant dans l'installation.

• Raccorder les alimentations incluses à chaque couleur de l'installation, puis les brancher dans des prises de courant CA disponibles.

• Mettre la source HDMI et tous les écrans connectés sous tension.

Fonctionnement

1. Pour chaque écran connecté au coupleur, le voyant à DEL correspondant sur l'avant de l'appareil s'allumera en bleu.
2. Avant d'émettre un signal, le coupleur lira les informations de l'EDID de chaque écran connecté pendant que la source HDMI détermine la sortie appropriée pour tous les écrans.

Remarque : La résolution vidéo la plus faible et le format audio des écrans connectés seront émis. P. ex. Si un téléviseur prend en charge 1 080 p et l'audio stéréo, et un autre prend en charge 1 080 i et l'audio 5.1. La source HDMI émettra 1 080 i et de l'audio stéréo.

1. Plutôt que de laisser la source fixée déterminer les identifiants de sortie vidéo, choisir entre les paramètres du commutateur DIP intégré de l'EDID qui sont réglables par l'utilisateur, comme illustré dans le tableau ci-dessous.

Gestion de l'EDID

Un commutateur DIP se trouve à l'avant du coupleur, permettant des réglages de l'EDID définissables par l'utilisateur. Consulter la section Tableau de gestion de l'EDID pour les différents paramètres réglables par l'utilisateur.

Remarques :

• Le paramètre d'usine par défaut est EDID mode MIX3. Lorsque l'appareil se trouve dans ce mode, le niveau de plus faible de format vidéo pour les moniteurs connectés sera utilisé.
• Pour conserver les paramètres de l'EDID, « Copy Once » (mode 13) doit être effectué avant d'apporter des changements.

Tableau de gestion de l'EDID :

Mode 1 2 3 4 Informations de l'EDID
1 Bas	Bas Bas	Bas 2 canaux	4K	@ 60 Hz
2 Haut	Bas Bas	Bas 7.1 canaux	4K @ 60 Hz
3 Bas	Haut Bas	Bas 2 canaux	4K @ 30 Hz
4 Haut	Haut Bas	Bas 7.1 canaux	4K @ 30 Hz
5 Bas	Bas Haut	Bas 2 canaux	1 080 p @	60 Hz
6 Haut	Bas Haut	Bas 7.1 canaux	1 080 p @	60 Hz
7 Bas	Haut Haut	Bas 2 canaux	1 080 i @	60 Hz
8 Haut	Haut Haut	Bas 7.1 canaux	1 080 i @	60 Hz
9 Bas	Bas Bas	Haut 2 canaux	720 p @ 60 Hz
10 Haut	Bas Bas	Haut 7.1 canaux	720 p @ 60 Hz
11 Bas	Haut Bas	Bas Haut 2 canaux	480 p @	60 Hz
12 Haut	Haut Haut	Bas Haut 7.1 canaux	480 p @	60 Hz
13 Bas	Bas Haut	Haut Haut Copier une fois
14 Haut	Bas Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut	MIX1
15 Bas	Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut Haut

Copier une fois : lire l'EDID de la première sortie connectée seulement

MIX1 : format le plus élevé d'audio et format vidéo le plus bas

MIX2 : format vidéo le plus élevé

MIX3 : format vidéo le plus bas

Dépannage

1. La source d'alimentation externe expédiée avec le produit est-elle connectée et branchée à une source en bon état de fonctionnement?

Pour que le produit fonctionne correctement, il doit être connecté à une source d'alimentation externe et alimenté par celle-ci.

1. L'alimentation des appareils connectés a-t-elle été mise hors tension avant l'installation?

Si non, redémarrer les appareils.

1. Quelle est la résolution recherchée?

Le coupleur HDMI B118-008E-UHD-2 4K UHD prend en charge des résolutions vidéo jusqu'à 4K x 2K (4 096 x 2 160) @ 60 Hz à 36 bits de couleur foncée (12 bits par canal).

1. Quel type de câblage est utilisé?

Le câblage de qualité inférieure peut entraîner une mauvaise performance. Il est important d'utiliser des câbles qui peuvent prendre en charge la résolution vidéo souhaitée. Pour de meilleurs résultats, utiliser des câbles HDMI haute vitesse de la série P568 de Tripp Lite.

1. Tester les câbles pour s'assurer qu'ils fonctionnent.

Par exemple, brancher le câble HDMI entre une source de confiance et un moniteur en bon état de fonctionnement pour déterminer si le câble fonctionne correctement.

1. Les moniteurs connectés sont-ils de résolutions maximums différentes?

Ce faisant, la résolution vidéo affichée sera la résolution maximum la plus basse prise en charge par les moniteurs connectés.

Garantie

GARANTIE LIMITÉE DE 3 ANS

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

Toutes les marques de commerce sont la propriété de leurs propriétaires respectifs. La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les images peuvent différer légèrement des produits actuels. Tripp Lite utilise des organismes principaux et tiers pour tester ses produits par rapport à la conformité aux normes. Visiter le site Web de Tripp Lite pour plus d'informations sur l'ensemble des conditions générales de la garantie.
