MANUALE UTENTE B118004UHD2 Tripp Lite

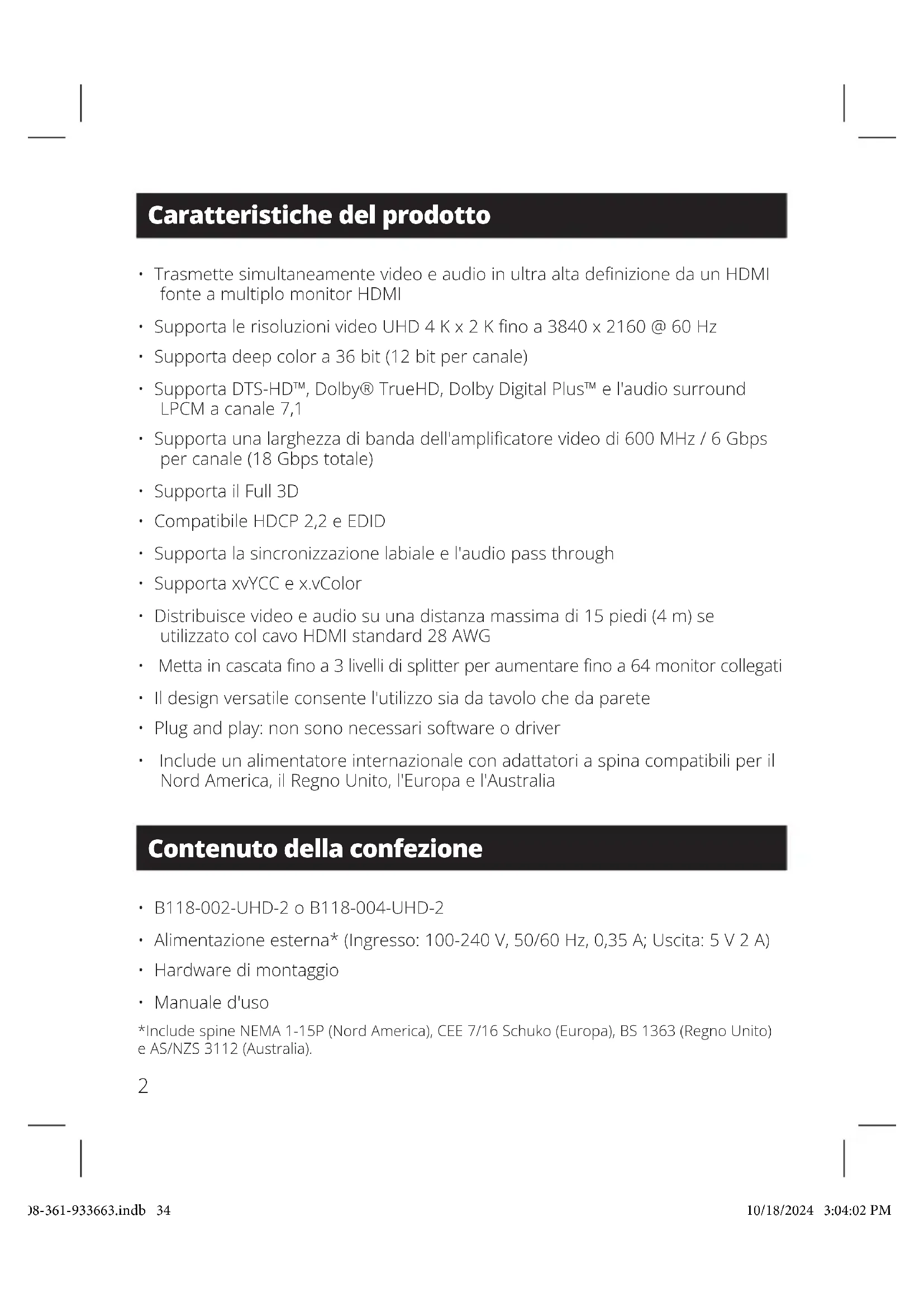

4 K Splitter HDMI Il prodotto acquistato può differire dall'immagine. English 1 Español 9 Français 17 Deutsch 25 23-08-361-933663.indb 3323-08-361-933663.indb 33 10/18/2024 3:04:02 PM10/18/2024 3:04:02 PM2 Caratteristiche del prodotto

• Trasmette simultaneamente video e audio in ultra alta definizione da un HDMI fonte a multiplo monitor HDMI

• Supporta le risoluzioni video UHD 4 K x 2 K fino a 3840 x 2160 @ 60 Hz

• Supporta deep color a 36 bit (12 bit per canale)

• Supporta DTS-HD™, Dolby® TrueHD, Dolby Digital Plus™ e l'audio surround LPCM a canale 7,1

• Supporta una larghezza di banda dell'amplificatore video di 600 MHz / 6 Gbps per canale (18 Gbps totale)

• Supporta la sincronizzazione labiale e l'audio pass through

• Supporta xvYCC e x.vColor

• Distribuisce video e audio su una distanza massima di 15 piedi (4 m) se utilizzato col cavo HDMI standard 28 AWG

• Metta in cascata fino a 3 livelli di splitter per aumentare fino a 64 monitor collegati

• Il design versatile consente l'utilizzo sia da tavolo che da parete

• Plug and play: non sono necessari software o driver

• Include un alimentatore internazionale con adattatori a spina compatibili per il Nord America, il Regno Unito, l'Europa e l'Australia

• B118-002-UHD-2 o B118-004-UHD-2

• Alimentazione esterna* (Ingresso: 100-240 V, 50/60 Hz, 0,35 A; Uscita: 5 V 2 A)

• Hardware di montaggio

• Manuale d'uso *Include spine NEMA 1-15P (Nord America), CEE 7/16 Schuko (Europa), BS 1363 (Regno Unito) e AS/NZS 3112 (Australia). Contenuto della confezione 23-08-361-933663.indb 3423-08-361-933663.indb 34 10/18/2024 3:04:02 PM10/18/2024 3:04:02 PM3 Accessori opzionali

• P569-003-CERT Cavo HDMI Premium ad alta velocità - 3 piedi (0,91 m)

• P569-006-CERT Cavo HDMI Premium ad alta velocità - 6 piedi (1,83 m)

• P569-010-CERT Cavo HDMI Premium ad alta velocità - 10 piedi (3,05 m)

• P569-015-CERT Cavo HDMI Premium ad alta velocità - 15 piedi (4,6 m) Nota: le distanze massime a cui si fa riferimento in queste istruzioni sono state testate utilizzando cavi HDMI Premium High-Speed 28 AWG con una risoluzione video UHD 4 K x 2 K di 3840 x 2160 @ 60 Hz con deep color a 36 bit (12 bit per canale).

1. Assicurarsi che l'alimentazione sia spenta per tutti i dispositivi che verranno

2. Collegare la sorgente HDMI alla porta di ingresso dello splitter;

Nota: la lunghezza del cavo HDMI che collega fonte allo splitter non deve superare 15 piedi (4 m).

3. Collegare una porta di uscita disponibile sullo splitter alla porta di ingresso

HDMI del display. Nota: la lunghezza del cavo HDMI che collega lo splitter al display non deve superare 15 piedi (4 m).

4. Ripetere il passo 3 per le altre porte di uscita dello splitter.

5. Collegare l'alimentatore in dotazione allo splitter, quindi a una

protezione da sovratensione, a un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS).

6. Accendere l'alimentazione della fonte HDMI, dello splitter e dei display.

Installazione 23-08-361-933663.indb 3523-08-361-933663.indb 35 10/18/2024 3:04:03 PM10/18/2024 3:04:03 PM4 Installazione Installazione a cascata Il numero di monitor collegati può essere espanso collegandoli insieme a cascata fino a tre livelli di splitter. È possibile collegare fino a 64 monitor mettendo a cascata un B118-004-UHD-2 da ciascuna porta in un'installazione a tre livelli. Si consiglia di utilizzare i cavi HDMI Premium ad alta velocità della serie P569-XXX-CERT.

1. Verificare che l'alimentazione di tutti i dispositivi da collegare sia spenta;

2. Collegare HDMI fonte alla porta di ingresso dello splitter di primo livello;

Nota: la lunghezza del cavo HDMI che collega fonte allo splitter non deve superare 16 piedi (5 m).

3. Collegare una porta di uscita disponibile sul primo splitter di livello alla porta

di ingresso HDMI di un secondo splitter di livello; Nota: la lunghezza del cavo HDMI che collega gli splitter di primo e secondo livello non deve superare 10 piedi (3 m).

4. Ripetere il punto 3 per ogni splitter che si desidera aggiungere (non è

possibile collegare a cascata più di 3 livelli di splitter);

5. Collegare una porta di uscita disponibile sullo/gli splitter alla porta di ingresso

HDMI del display; Nota: la lunghezza del cavo HDMI che collega lo splitter al display non deve superare 16 piedi (5 m).

6. Ripetere il punto 5 per le altre porte di uscita dell'installazione;

7. Collegare l'alimentatore in dotazione a ogni splitter dell'installazione, quindi a

una protezione da sovratensione, a un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS);

8. Accendere l'alimentazione di HDMI fonte e dei display.

23-08-361-933663.indb 3623-08-361-933663.indb 36 10/18/2024 3:04:03 PM10/18/2024 3:04:03 PM5 Risoluzione dei problemi Se non riesce a ottenere un'immagine accettabile dopo aver seguito le istruzioni di installazione, provi a seguire i suggerimenti per la risoluzione dei problemi.

1. L'alimentatore esterno fornito col prodotto è collegato e inserito in

una fonte di alimentazione funzionante? Affinché il prodotto funzioni correttamente, deve essere collegato e ricevere l'alimentazione dall'alimentatore esterno.

2. L'alimentazione dei dispositivi collegati è stata spenta prima

dell'installazione? In caso contrario, riavviare i dispositivi.

3. Quale risoluzione sta cercando di raggiungere? Gli splitter HDMI UHD 4 K

x 2 K sono testati per supportare fino a 3840 x 2160 @ 60 Hz di risoluzione video a 36 bit (12 bit per canale) deep color.

4. Quale lunghezza del cavo HDMI sta utilizzando? (Per i dettagli sulla

distanza massima dei cavi, consultare la sezione "Installazione" di questo manuale). Più corto è il cavo utilizzato, più alta sarà la risoluzione che potrà ottenere. Se non riesce a ricevere un'immagine accettabile, provi a utilizzare un cavo più corto o a ridurre la risoluzione video della fonte o le impostazioni di profondità del colore.

5. Che tipo di cablaggio sta utilizzando? Un cablaggio scadente può causare

scarse prestazioni, quindi è importante utilizzare cavi in grado di supportare la risoluzione video desiderata. Si consiglia di utilizzare i cavi HDMI Premium ad alta velocità della serie P569-XXX-CERT, in quanto sono stati testati per funzionare con gli splitter di serie B118.

6. Provi i suoi cavi per assicurarsi che funzionino correttamente. Ad

esempio, colleghi il suo cavo HDMI tra il sito fonte e un monitor che è certo funzioni per determinare se il cavo funziona correttamente.

7. L'unità si trova in un'area che la espone a temperature più elevate? Se

il prodotto è surriscaldato, non funzionerà correttamente.

8. Il suo display supporta HDCP 2,2? Se il suo display non supporta HDCP 2,2,

non sarà in grado di raggiungere la risoluzione video 4 K utilizzando un lettore 4 K @ 60 Hz Blu-ray™. Quando un lettore Blu-ray 4 K @ 60 Hz è collegato a un monitor 4 K @ 30 Hz che supporta una versione HDCP inferiore a 2.2, la risoluzione video scenderà a 1080p. 23-08-361-933663.indb 3723-08-361-933663.indb 37 10/18/2024 3:04:03 PM10/18/2024 3:04:03 PM6 Garanzia Garanzia limitata di 1 anno Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di un anno (1) dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo. AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente. AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro. RAEE: informazioni sulla conformità per i clienti e i riciclatori (Unione Europea) In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese).

• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati. Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supportoo vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia. Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso. 23-08-361-933663.indb 3823-08-361-933663.indb 38 10/18/2024 3:04:03 PM10/18/2024 3:04:03 PM7 23-08-361-933663.indb 3923-08-361-933663.indb 39 10/18/2024 3:04:03 PM10/18/2024 3:04:03 PM8 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 United States Eaton.com © 2024 Eaton Tutti i diritti riservati Pubblicazione n. 23-08-361 / 93-3663_RevE Ottobre 2024 Eaton è un marchio commerciale registrato. Tutti i marchi sono di proprietà dei rispettivi titolari. 23-08-361-933663.indb 4023-08-361-933663.indb 40 10/18/2024 3:04:03 PM10/18/2024 3:04:03 PM
