BEDIENUNGSANLEITUNG B118004UHD2 Tripp Lite

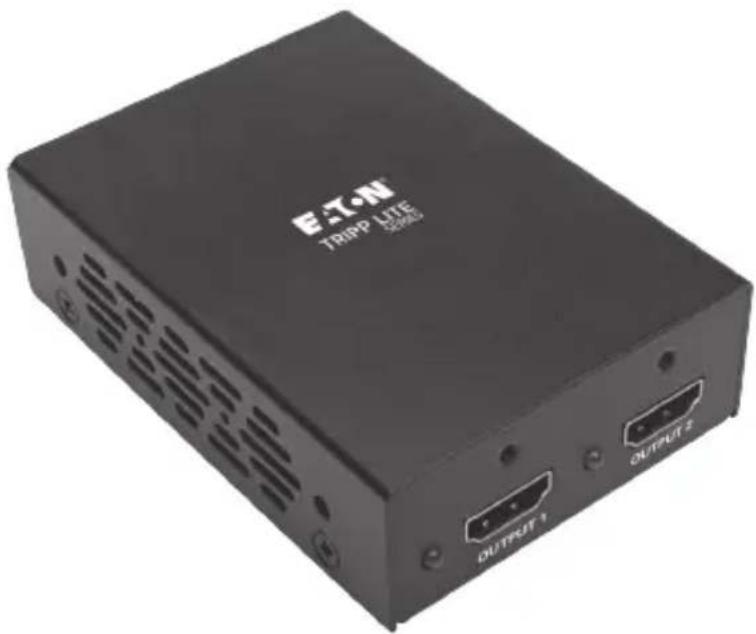

Das gekaufte Produkt kann von der Abbildung abweichen.

EAT•N

• Gleichzeitige Übertragung von Ultra High Definition Video und Audio von einer HDMI-Quelle an mehrere HDMI-Monitore
• Ermöglicht UHD Videoauflösungen 4K x 2K bis zu 3840 x 2160 bei 60 Hz
• Unterstützt 36 Bit Dunkle Farbe (12 Bits pro Kanal)
• Unterstützt DTS-HD™, Dolby® TrueHD, Dolby Digital Plus™ und LPCM 7.1 Channel Surround Sound Audio
• Unterstützt eine Videoverstärker-Bandbreite von 600 MHz / 6 Gbps pro Kanal (18 Gbps insgesamt)
• Unterstützt Full 3D
  • HDCP 2.2 und EDID-kompatibel
• Unterstützt Lippensynchronisation und Audio Pass through
• Unterstützt xvYCC und x.vColor
• Verteilt Video und Audio über eine maximale Entfernung von 4 m m bei Verwendung eines standardmäßigen 28 AWG HDMI-Kabels
• Kaskadieren Sie bis zu 3 Ebenen von Splittern, um auf bis zu 64 angeschlossene Monitore zu erweitern.
• Vielseitiges Design ermöglicht sowohl die Verwendung auf dem Schreibtisch als auch die Wandmontage
• Plug-and-Play; keine Software oder Treiber erforderlich
• Enthält ein internationales Netzteil mit kompatiblen Adaptersteckern für Nordamerika, das Vereinigte Königreich, Europa und Australien

Lieferumfang

• B118-002-UHD-2 oder B118-004-UHD-2
- Externe Stromversorgung* (Eingang: 100-240V, 50/60 Hz, 0,35A; Ausgang: 5 V 2 A)
- Montageteile
- Betriebsanleitung

* Umfasst NEMA 1-15P (Nordamerika), CEE 7/16 Schuko (Europa), BS 1363 (VK) und AS/NZS 3112 (Australien) Stecker.

2

Optionales Zubehör

• P569-003-CERT Premium High-Speed HDMI-Kabel —0,91 m
• P569-006-CERT Premium High-Speed HDMI-Kabel —1,83 m
• P569-010-CERT Premium High-Speed HDMI-Kabel — 3,05 m
• P569-015-CERT Premium High-Speed HDMI-Kabel — 4,6 m

Installation

Hinweis: Die in dieser Anleitung angegebenen maximalen Entfernungen wurden mit einem 28 AWG Premium High-Speed HDMI-Kabel bei einer 4K x 2K UHD-Videoauflösung von 3840 x 2160 bei 60 Hz mit 36 Bit (12 Bits pro Kanal) Dunkle Farbe getestet.

1. Vergewissern Sie sich, dass alle Geräte, die angeschlossen werden sollen, ausgeschaltet sind.
2. Schließen Sie die HDMI-Quelle an den Eingangsanschluss des Splitters an.
   Hinweis: Die Länge des HDMI-Kabels, das die Quelle mit dem Splitter verbindet, darf 4 m nicht überschreiten.
3. Verbinden Sie einen verfügbaren Ausgangsanschluss am Splitter mit dem HDMI-Eingangsanschluss des Bildschirms.
   Hinweis: Die Länge des HDMI-Kabels, das den Splitter mit dem Bildschirm verbindet, darf 4 m nicht überschreiten.
4. Wiederholen Sie Schritt 3 für die übrigen Ausgangsports des Splitters.
5. Schließen Sie das mitgelieferte Netzteil an den Splitter an und verbinden Sie es über Stecker mit einem Überspannungsschutz, einer Stromverteilungseinheit (PDU) oder einer Unterbrechungsfreien Stromversorgung (USV).
6. Schalten Sie die HDMI-Quelle, den Splitter und die Displays ein.

Installation

Hintereinandergeschaltete Installation

Die Anzahl der angeschlossenen Monitore kann durch Kaskadierung von bis zu drei Ebenen von Splittern erweitert werden. Bis zu 64 Displays können über Kaskadierung und B118-004-UHD-2 von jedem Port aus in einer dreistufigen Installation angeschlossen werden. Es wird empfohlen, die Premium High-Speed HDMI-Kabel der Serie P569-XXX-CERT zu verwenden.

1. Stellen Sie sicher, dass alle Geräte, die Sie anschließen möchten, ausgeschaltet sind.
2. Verbinden Sie die HDMI-Quelle mit dem Eingangsanschluss am Splitter der ersten Ebene.
   Hinweis: Die Länge des HDMI-Kabels, das die Quelle mit dem Splitter verbindet, darf 5 m nicht überschreiten.
3. Verbinden Sie einen Ausgangsanschluss am Splitter der ersten Stufe mit dem HDMI-Eingangsanschluss an einem Splitter der zweiten Ebene.
   Hinweis: Die Länge des HDMI-Kabels, das den Splitter der ersten und zweiten Stufe verbindet, darf 3 m nicht überschreiten.
4. Wiederholen Sie Schritt 3 für jeden weiteren Splitter, den Sie hinzufügen möchten (es können nicht mehr als 3 Stufen von Splittern kaskadiert werden).
5. Verbinden Sie einen verfügbaren Ausgang an Ihrem(n) Splitter(n) mit dem HDMI-Eingang des Displays.
   Hinweis: Die Länge des HDMI-Kabels, das den Splitter mit dem Bildschirm verbindet, darf 5 m nicht überschreiten.
6. Wiederholen Sie Schritt 5 für die übrigen Ausgangs-Ports der Installation.
7. Schließen Sie das mitgelieferte Netzteil an jeden Splitter in der Installation an und verbinden Sie es dann mit einem Überspannungsschutz, einer Stromverteilungseinheit (PDU) oder einer unterbrechungsfreien Stromversorgung (USV).
8. Schalten Sie die HDMI-Quelle und die Displays ein.

Fehlerbehebung

Wenn Sie nach Befolgung der Installationsanweisungen kein akzeptables Bild erzielen können, versuchen Sie es mit den folgenden Tipps zur Fehlerbehebung.

1. Ist das externe Netzteil angeschlossen, das mit dem Produkt geliefert wurde, und mit einer funktionierenden Stromquelle verbunden? Damit das Produkt ordnungsgemäß funktioniert, muss es an das externe Netzteil angeschlossen sein und von diesem mit Strom versorgt werden.
2. Wurde die Stromversorgung der angeschlossenen Geräte vor der Installation ausgeschaltet? Wenn nicht, starten Sie die Geräte neu.
3. Welche Auflösung versuchen Sie zu erreichen? UHD 4K x 2K HDMI-Splitter sind für eine Videoauflösung von bis zu 3840 x 2160 bei 60 Hz bei 36 Bit (12 Bits pro Kanal) Dunkle Farbe getestet.
4. Wie lang ist das HDMI-Kabel, das Sie verwenden? (Einzelheiten zur maximalen Kabellänge finden Sie im Abschnitt Installation in diesem Handbuch). Je kürzer das verwendete Kabel ist, desto höher ist die Auflösung, die Sie erzielen können. Wenn Sie kein akzeptables Bild empfangen können, versuchen Sie, ein kürzeres Kabel zu verwenden oder die Videoauflösung oder Farbtiefe der Quelle zu reduzieren.
5. Welche Art von Verkabelung verwenden Sie? Eine minderwertige Verkabelung kann zu einer schlechten Leistung führen. Daher ist es wichtig, Kabel, welche die gewünschte Videoauflösung unterstützen, zu verwenden. Es wird empfohlen, die Premium High-Speed HDMI-Kabel der Serie P569-XXX-CERT zu verwenden, da diese für die Verwendung mit den Splittern der B118-Series getestet wurden.
6. Testen Sie Ihre Kabel, um sicherzustellen, dass sie einwandfrei funktionieren. Schließen Sie zum Beispiel Ihr HDMI-Kabel an eine Quelle und einen Monitor an, von dem Sie wissen, dass er funktioniert, um festzustellen, ob das Kabel richtig funktioniert.
7. Befindet sich das Gerät an einem Ort, wo es höheren Temperaturen ausgesetzt ist? Wenn das Produkt überhitzt ist, wird es nicht richtig funktionieren.
8. Unterstützt Ihr Bildschirm HDCP 2.2? Wenn Ihr Bildschirm HDCP 2.2 nicht unterstützt, können Sie mit 4 K bei 60 Hz Blu-ray™ Player keine 4 K Videoauflösung erreichen. Wenn ein 4 K bei 60 Hz Blu-ray-Player an einen 4 K bei 30 Hz Monitor, der eine niedrigere HDCP-Version als 2.2 unterstützt, angeschlossen wird, wird die Videoauflösung auf 1080p reduziert.

Garantie

1 Jahr eingeschränkte Garantie

Wir garantieren, dass unsere Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr.

23-08-361 / 93-3663_RevE

October 2024

933663

Eaton ist eine eingetragene Handelsmarke.

Alle Marken sind Eigentum der jeweiligen Inhaber.

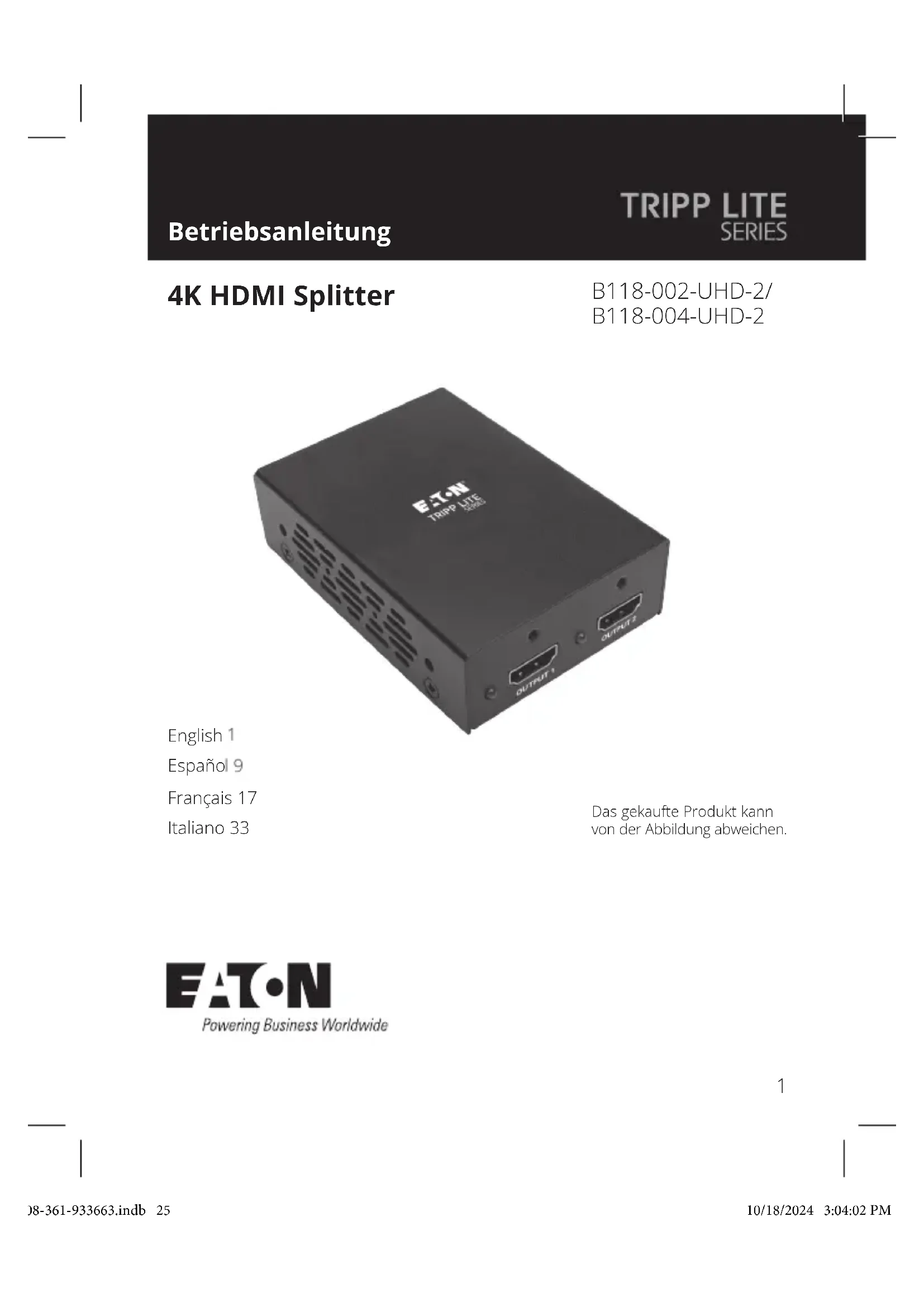

4 K Splitter HDMI

B118-002-UHD-2,

B118-004-UHD-2
