MANUAL DE USUARIO B118004UHD2 Tripp Lite

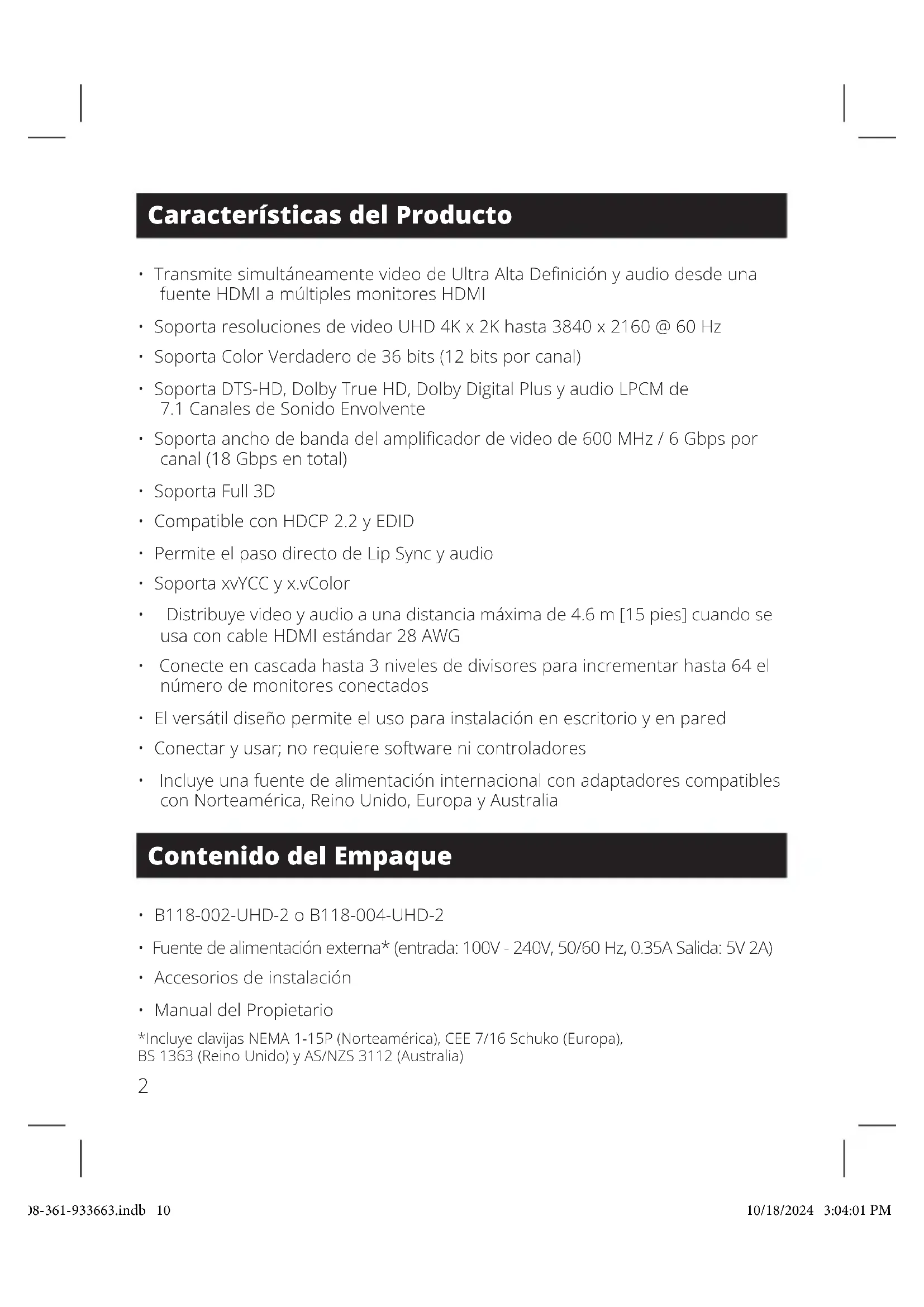

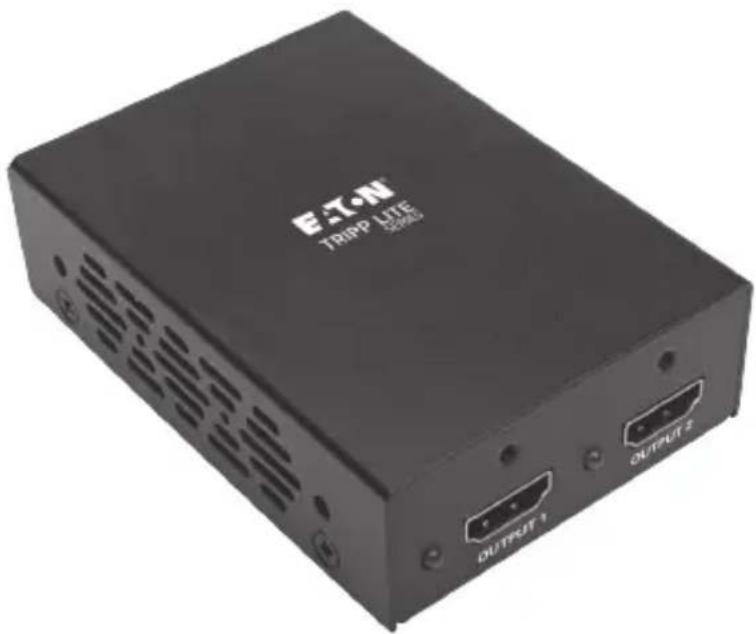

Divisores HDMI 4K El producto comprado puede diferir de la imagen. English 1 Français 17 Deutsch 25 Italiano 33 23-08-361-933663.indb 923-08-361-933663.indb 9 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM2 Características del Producto

• Transmite simultáneamente video de Ultra Alta Definición y audio desde una fuente HDMI a múltiples monitores HDMI

• Soporta resoluciones de video UHD 4K x 2K hasta 3840 x 2160 @ 60 Hz

7.1 Canales de Sonido Envolvente

• Soporta ancho de banda del amplificador de video de 600 MHz / 6 Gbps por canal (18 Gbps en total)

• Compatible con HDCP 2.2 y EDID

• Permite el paso directo de Lip Sync y audio

• Soporta xvYCC y x.vColor

• Distribuyevideoyaudioaunadistanciamáximade4.6m[15pies]cuandose usa con cable HDMI estándar 28 AWG

• Conecte en cascada hasta 3 niveles de divisores para incrementar hasta 64 el número de monitores conectados

• El versátil diseño permite el uso para instalación en escritorio y en pared

• Conectar y usar; no requiere software ni controladores

• Incluye una fuente de alimentación internacional con adaptadores compatibles con Norteamérica, Reino Unido, Europa y Australia

• B118-002-UHD-2 o B118-004-UHD-2

• Fuente de alimentación externa* (entrada: 100V - 240V, 50/60 Hz, 0.35A Salida: 5V 2A)

• Accesorios de instalación

• Manual del Propietario *Incluye clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia) Contenido del Empaque 23-08-361-933663.indb 1023-08-361-933663.indb 10 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM3 Accesorios Opcionales

• P569-015-CERTCablePremiumHDMIdealtavelocidad—4.6m[15pies] Nota: Las distancias máximas referidas en estas instrucciones han sido probadas usando cables Premium HDMI de alta velocidad 28 AWG a una resolución de video de 4K x 2K UHD de 3840 x 2160 @ 60 Hz con color verdadero de 36 bits (12 bits por canal).

1. Asegúrese de que la alimentación esté apagada en todos los dispositivos que

Nota: La longitud del cable HDMI que conecta la fuente al divisor no debe exceder 4.6 m [15 pies].

3. Conecte un puerto de salida disponible en el divisor al puerto de entrada

HDMI de la pantalla. Nota: La longitud del cable HDMI que conecta el divisor a la pantalla no debe exceder 4.6 m [15 pies].

4. Repita el paso 3 para los puertos de salida restantes del divisor.

5. Conecte la fuente de alimentación incluida al divisor y enchúfela en un

Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU), o Sistema de Respaldo Ininterrumpible (UPS).

6. Encienda la fuente HDMI, divisor y pantallas.

Instalación 23-08-361-933663.indb 1123-08-361-933663.indb 11 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM4 Instalación Instalación en Cascada El número de monitores conectados puede ampliarse hasta tres niveles en cascada de divisores juntos. Pueden conectarse hasta 64 pantallas colocando en cascada un B118-004-UHD-2 de cada puerto en una instalación de tres niveles. Se recomienda usar cables HDMI Premium de Alta Velocidad de la Serie P569-XXX-CERT.

1. Asegúrese de que todos los dispositivos que conectará estén apagados.

2. Conecte la fuente de HDMI al puerto de entrada en el divisor del primer nivel.

Nota: La longitud del cable HDMI que conecta la fuente del separador no debe exceder 5 m [16.4 pies].

3. Conecte un puerto de Salida disponible en el divisor de primer nivel al puerto

de entrada HDMI en un divisor del segundo nivel. Nota: La longitud del cable HDMI que conecta los divisores del primer y segundo niveles no debe exceder 3.05 m [10 pies].

4. Repita el paso 3 para cada divisor adicional que desee agregar (no más de 3

niveles de divisores pueden ser conectados en cascada).

5. Conecte un puerto de Salida disponible en su divisor al puerto de entrada

HDMI de su pantalla. Nota: La longitud del cable HDMI que conecta del divisor a la pantalla no debe exceder 4.88 m [16 pies].

6. Repita el paso 5 para los puertos de salida restantes en la instalación.

7. Conecte la fuente de alimentación incluida a cada divisor en la instalación y

enchúfela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU), o Sistema de Respaldo Ininterrumpible (UPS).

8. Encienda la fuente HDMI y las pantallas.

23-08-361-933663.indb 1223-08-361-933663.indb 12 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM5 Solución de Problemas Si usted no logra obtener una imagen aceptable después de seguir las instrucciones de instalación, intente los siguientes consejos.

1. ¿Está la fuente de alimentación externa que acompaña el producto

conectada y enchufada a una fuente de alimentación en operación? Para que el producto funcione correctamente, debe estar conectado y recibiendo energía de la fuente de alimentación externa.

2. ¿Se apagó la alimentación a los dispositivos conectados antes de la

instalación? Si no, reinicie los dispositivos.

3. ¿Qué resolución está tratando de conseguir? Los divisores HDMI 4K x 2K

UHD están probados para soportar resolución de video de hasta 3840 x 2160 @ 60 Hz a color verdadero de 36 bits (12 bits por canal).

4. ¿Qué longitud de cable HDMI está usando? (Para detalles sobre la

distancia máxima de cable, consulte la sección de Instalación en este manual.) Mientras más corto sea el cable usado, mayor resolución será capaz de obtener. Si no eres capaz de recibir una imagen aceptable, intente usar un cable más corto o reducir los ajustes de profundidad de color o resolución de la fuente de vídeo.

5. ¿Qué tipo de cableado está usando? Un cableado inferior puede resultar

en un rendimiento pobre, así que es importante utilizar cables que puedan soportar la resolución de video deseada. Se le recomienda usar Cables Premium HDMI de Alta Velocidad de la Serie P569-XXX-CERT, ya que han sido probados para trabajar con los divisores de la serie B118.

6. Pruebe sus cables para asegurar que están funcionando

correctamente. Por ejemplo, conecte su cable HDMI entre una fuente y un monitor que usted sepa que trabaja para determinar si el cable está funcionando correctamente.

7. ¿Está ubicada la unidad en un área que la exponga a mayores

temperaturas? Si el producto se sobrecalienta, no funcionará correctamente.

8. ¿Su pantalla soporta HDCP 2.2? Si la pantalla no es compatible con HDCP

2.2, usted no podrá lograr la resolución de vídeo de 4K con un reproductor Blu-ray™ 4K @ 60 Hz. Cuando se conecta un reproductor Blu-ray 4K @ 60Hz a un monitor 4K @ 30Hz compatible con una versión de HDCP inferior a 2.2, la resolución de video se reducirá a 1080p. 23-08-361-933663.indb 1323-08-361-933663.indb 13 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM6 Garantía Garantía limitada por 1 año Garantizamos por un (1) año a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/ support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera. SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma. Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea) Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)

• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda consecuentemente causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad. Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. 23-08-361-933663.indb 1423-08-361-933663.indb 14 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM7 23-08-361-933663.indb 1523-08-361-933663.indb 15 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM8 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 United States Eaton.com © 2024 Eaton Todos los derechos reservados Publicación No. 23-08-361 / 93-3663_RevE Octubre de 2024 Eaton es una marca registrada. Todas las marcas registradas son propiedad de sus respectivos propietarios. 23-08-361-933663.indb 1623-08-361-933663.indb 16 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM1 Manuel d'utilisation
