BEDIENUNGSANLEITUNG P13106N2VAU Tripp Lite

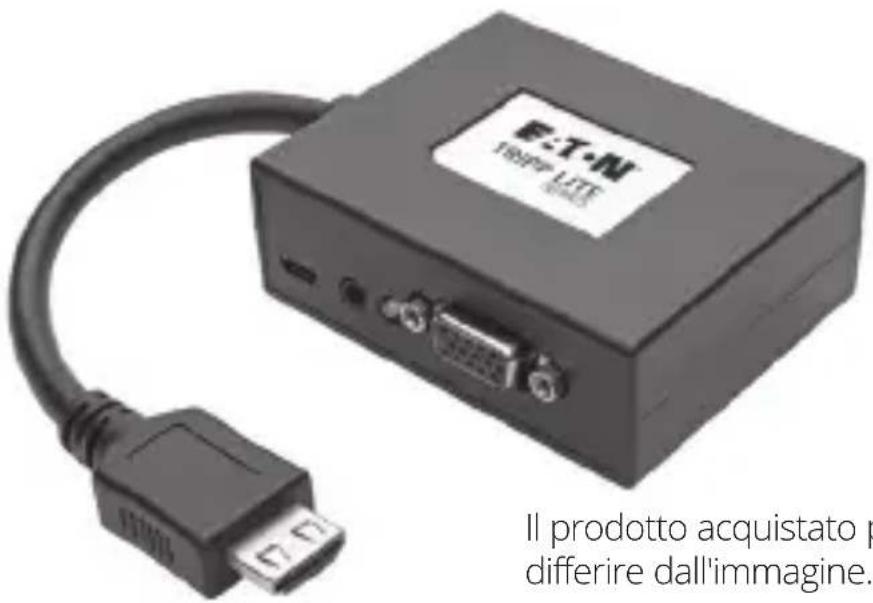

Das erworbene Produkt kann von der Abbildung abweichen.

English 1

Espanol 9

Français 16

Italiano 32

• Teilt und überträgt ein HDMI-Signal auf zwei VGA-Bildschirme gleichzeitig
• Unterstützung Videoauflösungen von bis zu 1920 x 1440, einschließlich 1080p
• Das kompakte Design verfügt über ein eingebautes HDMI-Kabel mit einrastendem Stecker für den sicheren Anschluss an die Quelle
• Keine externe Stromversorgung erforderlich; der USB-Micro-B-Anschluss versorgt das Gerät mit Strom
• Untersätzt 3,5 mm Mini-Stereo-Audio
  HDCP-, EDID- und 3D-kompatibel
• Kompatibel mit allen Betriebssystemen
  Plug-and-Play; keine Software oder Treiber erforderlich

Im Lieferumfang enthalten

P131-06N-2VA-U
- USB Micro-B Kabel - 90 cm
- Betriebsanleitung

Optionales Zubehör

P312-Serie 3,5 mm Mini-Stereo-Audiokabel
P502-Serie SVGA/VGA-Monitorkabel mit RGB-Koax
P504-Serie SVGA/VGA Monitorkabel mit Audio und RGB-Koax
- UR05C-Serie USB Micro-B Nur-Ladekabel-Funktion
U280-002-W12 2-Port-USB-Wandladegerät
UAC-1B 1-Port-USB-Wandladegerät

Systemanforderungen

• Ein Computer, Blu-ray™ oder eine andere HDMI-Quelle mit einem HDMI-Ausgangsanschluss
• Ein verfügbarer USB-Anschluss für die Stromversorgung
• Bis zu zwei Bildschirme mit VGA-Eingänge

Installation

Hinweis:

• Der Videoanschluss auf der gleichen Seite des Geräts wie der USB Micro-B-Anschluss ist der einzige Anschluss, der EDID-Informationen an die angeschlossene Quelle übermittelt. Verbinden Sie diesen Anschluss mit dem Monitor, der über die EDID-Informationen verfügt, die Sie verwenden möchten.
• Stellen Sie sicher, dass alle Geräte, die Sie anschreiben möchten, vor der Installation ausgeschaltet sind.
• Schließen Sie das eingebaute HDMI-Kabel mit Verriegelung an den Videoausgang der Quelle an.
• Schreiben Sie das mitgelieferte USB-Micro-B-Kabel zwischen dem Gerät und einem USB-Anschluss an der Quelle oder an einer USB-Steckdose an.
• Schließen Sie den Monitor, der über die gewünschten EDID-Informationen verfügt, mit einem VGA-Kabel (z. B. P504-Serie VGA + Audiokabel) an den Videoausgang auf der gleichen Seite des Geräts wie der USB Micro-B-Anschluss an.
• Verbinden Sie den Audioanschluss 3,5mm mit dem Audioanschluss an Ihr Hem Monitor oder ihren Laufsprechern.
• Schließen Sie einen zweiten Monitor an den verbleibenden Videoausgang mit einem VGA-Kabel an, z. B. P504-Series VGA + Audikabel.
• Verbinden Sie den zweiten Audioanschluss 3,5 mm mit dem Audioanschluss an Ihr Monitor oder ihren Laufsprechern.
• Schalten Sie die Stromzufuhr zur Quelle und zu den Displays ein. Die orangefarbenen LEDs neben den einzelnen Videoausgaben leuchten auf, um anzuzeigen, dass das Geräteingeschaltet ist und ein Signal an die angeschlossenen Monitore überträgt.

Fehlerbehebung

Wenn Sie nach Befolgung der Installationsanweisungen kein akzeptables Bild erhalten, versuchen Sie die folgenden Tipps zur Fehlerbehebung.

1. Ist das mit dem Produkt gefelfte USB-Micro-B-Kabel angeschlossen und mit einer Funktionierenden Stromquelle verbunden?

Damit das Produkt ordnungsgemäß Funktioniert, muss es an das USB-Micro-B-Kabel angeschlossen sein und von diesen mit Strom versorgt werden.

1. Werde die Stromzufuhr zur Quelle vor der Installation abgeschaltet?

Falls nicht, starten Sie ihren Computer neu.

1. Welchen Auflösung wollen Sie erzielen?

Einzelheiten zur maximalen Auflösung finden Sie im Abschnitt Produktmerkmale in dieser Handbuch. Wenn Sie kein akzeptables Bild erhalten, versuchen Sie, die Videoauflösung Ihr's Computers zu verringn oder die Aktualisierungsrate einzustellen.

1. Welche Art von Verkabelung verwenden Sie?

Eine minderwertige Verkabelung kann zu einer schlechten Performance führen. Daher ist es wichtig, dass Sie Kabel verwenden, die die von Ihnen gewünschte Videoauflösung unterstützen. Die P131-06N-2VA-U wurde für die Verwendung mit den im Abschnitt Optionales Zubehör diesen Handbuchs empfohlenen Videokabeln getestet.

Fehlerbehebung

5. Testen Sie ihre Kabel, um sicherzustellen, dass sie einwandfrei Funktionieren.

Schreiben Sie Ihr Kabel zum Beispiel direkt an einen Computer und einen Monitor an, um zu überprüfen, ob das Video angezeigt werden kann.

6. Haben Sie einen Verteiler, Schalter oder ein anderes Gerät zwischen dem Computer und dem Gerät angeschlossen?

P131-06N-2VA-U wurde für die direkte Verbindung mit dem Quell-Computer über das eingebaute HDMI-Kabel entwickelt. Wenn Sie einen Verteiler, Switch oder ein anderes Gerät dazwischen haben, sollen den Sie aus der Installation entfernen.

Garantie

3 JAHRE EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite. Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zusückensenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendener Weise geändert oder modifiziert wurden. MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschchränkung oder keinen Ausschluss stillschweigender Gewährleistungen; davon kann es sein, dass die oben genannten Beschchränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

Garantie

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLige ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWISEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

Informationen zur Einhaltung der WEEE-Richtlinien für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren

Ausführungsbestimmungen besagen, dass Kunden die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsatzalter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Warning!

Die Verwendung des Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr.

23.10.108/

93-37CB_RevC

Marsch 2024

9337CB

Eaton ist eine eingetragene Marke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
