MANUAL DE USUARIO B118002UHD2 Tripp Lite

El producto comprado

puede diferir de laImagen.

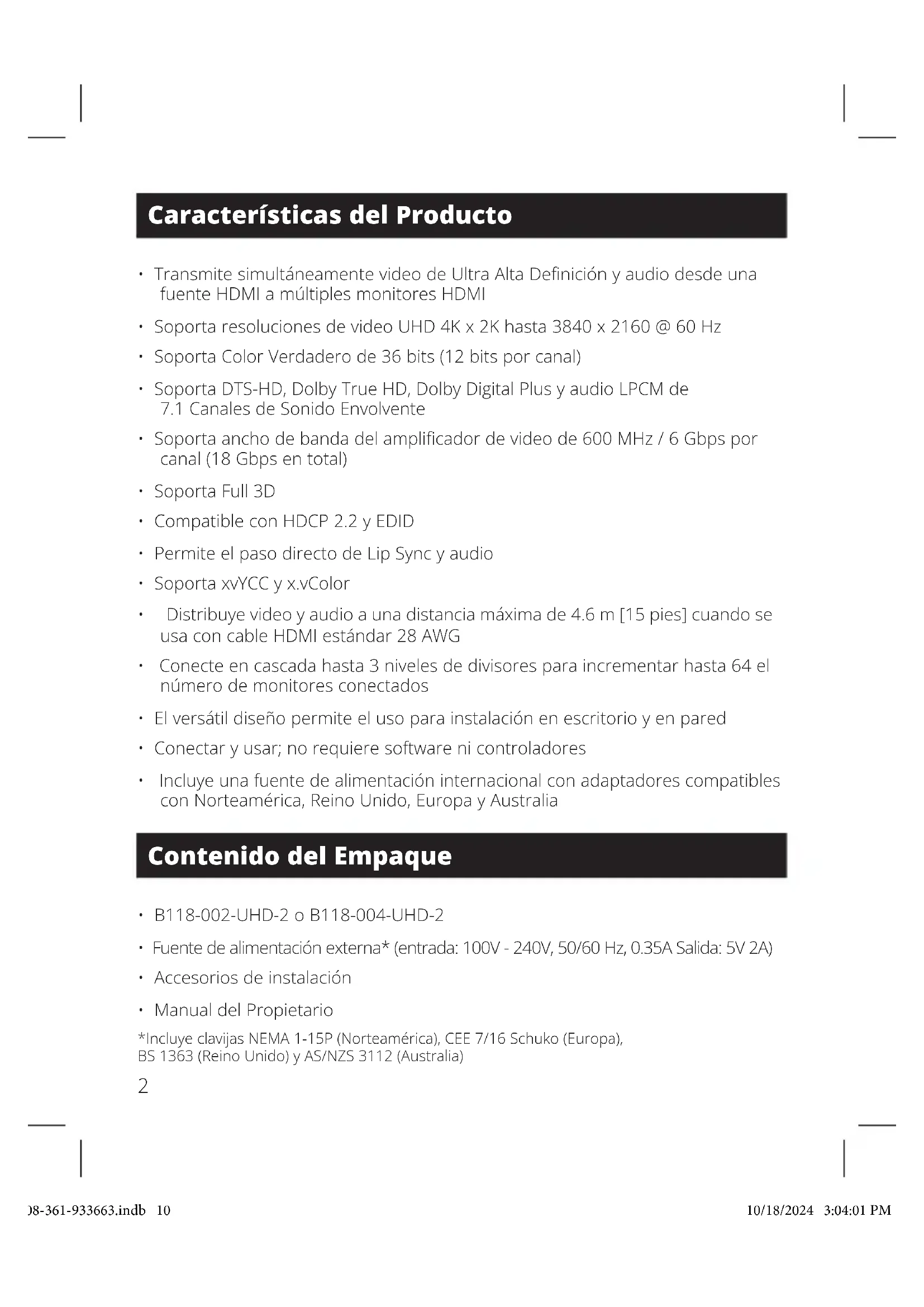

Characteristicas del Producto

• Transmite simultaneamente video de Ultra Alta Definencia y audio desde una fuente HDMI amultiple monitores HDMI
• Soporta resolutions de video UHD 4K x 2K hasta 3840 x 2160 @ 60 Hz
• Soporta Color Verdadero de 36 bits (12 bits por canal)
• Soporta DTS-HD, Dolby True HD, Dolby Digital Plus y audio LPCM de 7.1 Canales de Sonido Envolvente
• Soporta ancho de banda del amplificador de video de 600 MHz / 6 Gbps por canal (18 Gbps en total)
• Soporta Full 3D
• Compatible con HDCP 2.2 y EDID
• Permite el paso directo de Lip Sync y audio
• Soporta xvYCC y x.vColor
• Distribuye video y audio a una distancia maximala de 4.6 m [15 pies] cuando se usa con cable HDMI estandar 28 AWG
• Conecte en cascada hasta 3 niveles de divisores para incrementar hasta 64 el número de monitores connectados
• El versátil diseño permite el uso para instalación en escritorio y en pared
• Conectar y使用者; no require software ni controadores
• Incluye una fuente de alimentación internacional con adaptadores compatibles con Norteamérica, Reino Unido, Europa y Australia

Contenido del Empaque

B118-002-UHD-2 o B118-004-UHD-2
- Fuente de alimentación externa* (entrada: 100V - 240V, 50/60 Hz, 0.35A Salida: 5V 2A)
- Accesorios de instalación
- Manual del Propietario

*Incluye clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia)

2

Accesorios Opcionales

P569-003-CERT - Cable Premium HDMI de alta velocidad—0.91 m [3 pies]
P569-006-CERT Cable Premium HDMI de alta velocidad—1.83 m [6 pies]
P569-010-CERT Cable Premium HDMI de alta velocidad—3.05 m [10 pies]
P569-015-CERT Cable Premium HDMI de alta velocidad—4.6 m [15 pies]

Instalación

Nota: Las distancias的最大as referidas en estas instrucciones han sido probadas using cables Premium HDMI de alta velocidad 28 AWG a una resolution de video de 4K × 2K UHD de 3840 × 2160 @ 60Hz con color verdadero de 36 bits (12 bits por canal).

1. Asegúrese de que la alimentación está apagada en todos los dispositivos que se conectarán.
2. Conecte la fuente HDMI al puerto de entrada en el divisor.

Nota: La longitud del cable HDMI que conecta la fuente al divisor no debe exceeder 4.6 m [15 pies].

1. Conecte un puerto de salute disponible en el divisor al puerto de entrada HDMI de la pantalla.
   Nota: La longitud del cable HDMI que conecta el divisor a la pantalla nocede exceeder 4.6 m [15 pies].
2. Repita el paso 3 para los puertos de salute restantes del divisor.
3. Conecte la fuente de alimentación incluida al divisor y enchufela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU), o Sistema de Respaldo Ininterrupible (UPS).
4. Encienda la fuente HDMI, divisor y pantallas.

Instalación

Instalación en Cascada

El número de monitores connectados puede ampliarse hasta tres niveles en cascada de divisores jintos. Puede connectarse hasta 64 pantallas colocando en cascada un B118-004-UHD-2 de cada puerto en una instalación de tres niveles. Se recomienda usar cables HDMI Premium de Alta Velocidad de la Serie P569-XXX-CERT.

1. Asegürese de que todos los dispositivos que conectará estén apagados.
2. Conecte la fuente de HDMI al puerto de entrada en el divisor del primer nivel.
   Note: La longitud del cable HDMI que conecta la fuente del separator nocede exceeder 5 m [16.4 pies].
3. Conecte un puerto de Salida disponible en el divisor de primer nivel al puerto de entrada HDMI en un divisor del segundo nivel.

Notea: La longitudinal del cable HDMI que conecta los divisores del primer y segundo niveles no debe exceeder 3.05 m [10 pies].

1. Repita el paso 3 para cada divisor adicional que deseee aggregator (no mas de 3 niveles de divisores coulden ser connectados en cascada).
2. Conecte un puerto de Salida disponible en su divisor al puerto de entrada HDMI de su pantalla.

Nota: La longitud del cable HDMI que conecta del divisor a la pantalla nocede exceeder 4.88 m [16 pies].

1. Repita el paso 5 para los puertos de salute restantes en la instalacion.
2. Conecte la fuente de alimentación incluida a cada divisor en la instalación y enchufela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU), o Sistema de Respaldo Ininterrupible (UPS).
3. Encienda la fuente HDMI y las pantallas.

SolutiOn de Problemas

Siusted no logra obtener unaImagen acceptable antes de seguir las instrucciones de instalacion, intente los siguientes consejos.

1. ¿Esta la fuente de alimentación externa que acomaña el producto connectada y enchufada a una fuente de alimentación en operación?
   Para que el producto funciona correctamente, debe estar connectado y recibiendo energia de la fuente de alimentacion externa.
2. Se apagó la alimentación a los dispositivos connectados antes de la instalación? Si no, reinicia los dispositivos.
3. ¿QuéResolution está tratando deocular? Los divisores HDMI 4K x 2K UHD estáprobados para soportar resolutionde video de hasta 3840× 2160 @ 60Hz a color verdadero de 36 bits (12 bits por canal).
4. ¿Qué longitud de cable HDMI está usingo? (Para detalles sobre la distancia máximo de cable, consulte la seccion de Instalacion en este manual.) Mientras más corto sea el cable uso, mayor resolution sera capaz de Obtener. Si no eres capaz de recibir una imagen acceptable, intente usar un cable más corto o reducir los ajustes de profundidad de color o resolution de la fuente de video.
5. ¿Qué tipo de cabledo está usingo? Un cabledo inferior puede resultar en un rendimiento pobre, asi que es importante usar cables que能把 soportar laResolution de video deseada. Se le recomienda usar Cables Premium HDMI de Alta Velocidad de la Serie P569-XXX-CERT, ya que han sido probados para trabajo con los divisores de la series B118.
6. Pruebe sus cables para asegurar que está functioningo correctamente. Por exemple, connecte su cable HDMI entre una fuente y un monitor que ugsted sepa que trava la para determinar si el cable esta functioningo correctamente.
7. ¿Está ubicada la unidad en un area que la exponga a mayores temperatas? Si el producto se sobrecaliente, no funciona corRECTamente.
8. ¿Su pantalla soporta HDCP 2.2? Si la pantalla no es compatible con HDCP 2.2, usted noURTá lograr la resolution de video de 4K con un reproductor Blu-ray ^TM 4K @ 60 Hz. Cuando se conecta un reproductor Blu-ray 4K @ 60Hz a un monitor 4K @ 30Hz compatible con una version de HDCP inferior a 2.2, la resolution de video se reducirá a 1080p.

Garantía

Garantía limitada por 1 año

Garantizamos por un (1) a/o a partir de la Fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano deabra. Nuestra obligacion bajo esta garantia está limitada a la reparacion o reemplazo (a su entera disreciun) deequalquier producto defectuoso.Antes de devolverequalquier equipo para reparacion,visite Tripplite.Eaton.com/ support/product-returns.Esta garantia no se aplica a equipos que hayan sido dañados por accidentete,negligencia o mal uso,o hayan sido alterados or modificados de una manera.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTías DE COMERCIABILITY AND ADECUación PARA UN PROPÓSITOPARTICULAR. Algunos Estados no permiten la limitación o exclusión de garantías implicáticas; por lo tanto, las limitaciones o exclusiones antes MentionadasSEO no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGUN CASO SEREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, no somos responsables por ningún costo, como perdida de ganancías o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o de cualquier othera forma.

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo electrico y electrónico nuevo de Eaton, los clients están obligados a:

• Enviar para reciclaje equipos viejos del mesmo tipo y en el mesmo número (esto varía de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda consecutamente causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una的政治a de mayor continua. Las specifications estan susetas a cambio sin previo aviso.

Todas las marcas registradas

son propidad de sus

respectivos propietarios.
