MODE D'EMPLOI B118002UHD2 Tripp Lite

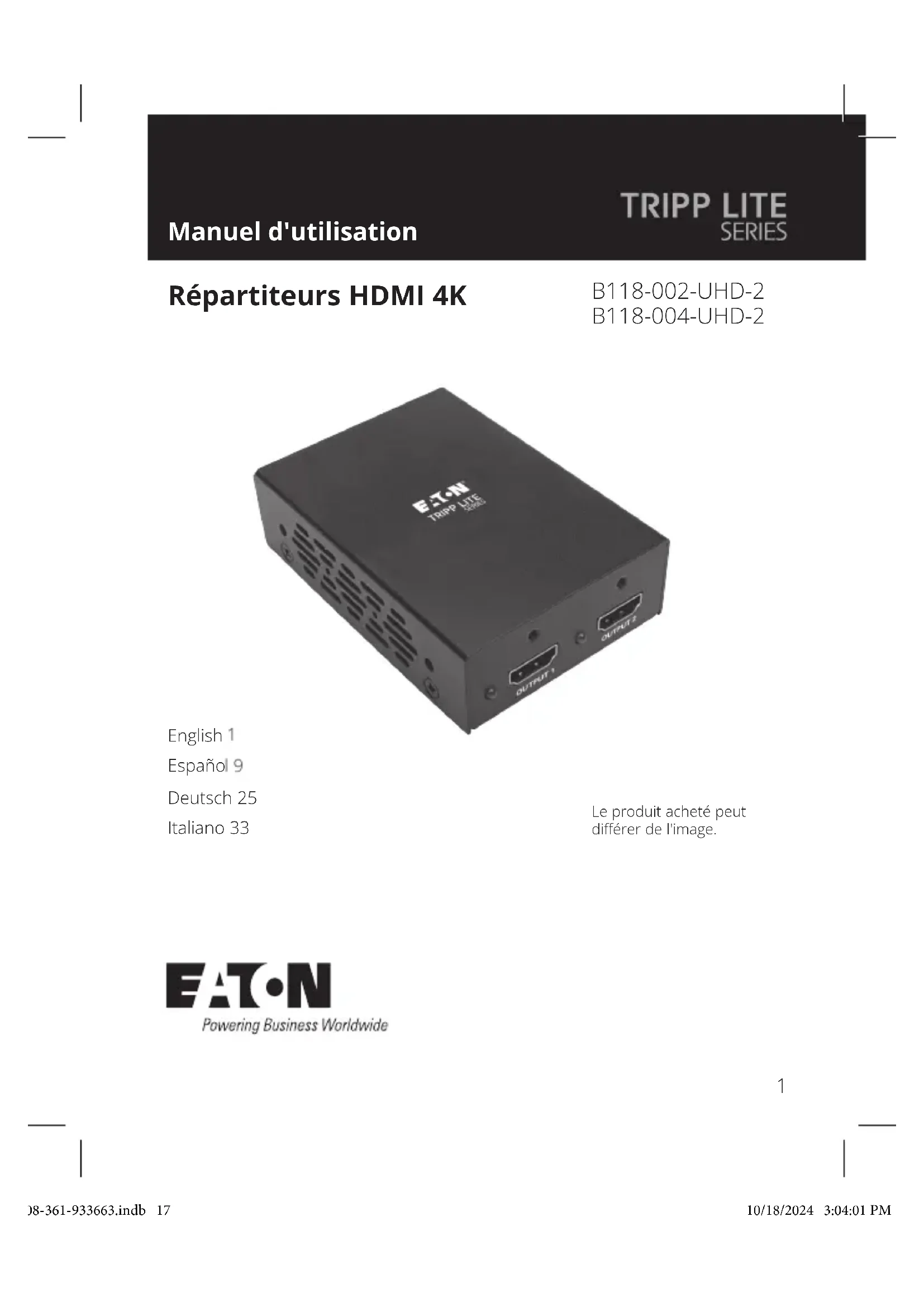

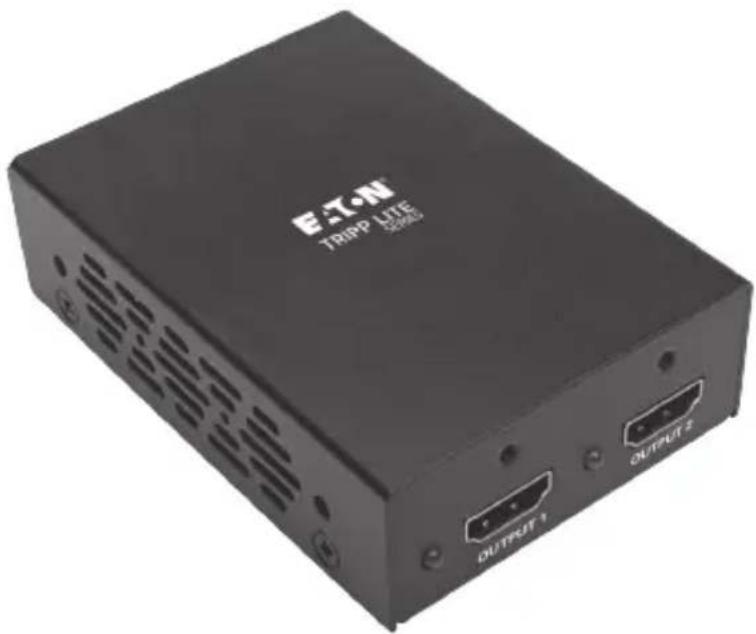

Répartiteurs HDMI 4K Le produit acheté peut différer de l'image. English 1 Español 9 Deutsch 25 Italiano 33 23-08-361-933663.indb 1723-08-361-933663.indb 17 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM2 Caractéristiques du produit

• Transmission simultanée en ultra haute définition (UHD) de la vidéo et de l'audio depuis une source HDMI vers plusieurs moniteurs HDMI

• Prise en charge des résolutions vidéo UHD 4K x 2K jusqu'à 3840 x 2160 @ 60 Hz

• Prise en charge couleur profonde (Deep Color) 36 bits (12 bits par canal)

• Prise en charge du DTS-HD™, du Dolby® TrueHD, du Dolby Digital Plus™ et du son surround LPCM 7.1 canaux

• Prise en charge d'une bande passante d'amplification vidéo de 600 MHz / 6 Gbps par canal (18 Gbit/s au total)

• Prise en charge du Full 3D

• Compatible HDCP 2.2 et EDID

• Prise en charge de la synchronisation labiale et de l'audio pass-through

• Prise en charge de xvYCC et x.vColor

• Distribution de la vidéo et de l'audio sur une distance maximale de 4 m (15 pi) lorsqu'il est utilisé avec un câble HDMI standard 28 AWG

• Possibilité de mettre en cascade jusqu'à 3 niveaux de répartiteurs pour connecter jusqu'à 64 moniteurs

• Conception polyvalente pour utilisation sur un bureau ou fixation sur un mur

• Plug-and-play : aucun logiciel ou pilote requis

• Bloc d'alimentation secteur international inclus avec adaptateurs de prise pour l'Amérique du Nord, le Royaume-Uni, l'Europe et l'Australie

• B118-002-UHD-2 ou B118-004-UHD-2

• Alimentation externe* (entrée : 100-240V, 50/60 Hz, 0,35A ; sortie : 5V 2A)

• Manuel d'utilisation

• Comprend des adaptateurs de prise NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie). Contenu de l'emballage 23-08-361-933663.indb 1823-08-361-933663.indb 18 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM3 Accessoires disponibles en option

• Câble HDMI haute vitesse de qualité supérieure P569-003-CERT - 0,91 m (3 pi)

• Câble HDMI haute vitesse de qualité supérieure P569-006-CERT - 1,83 m (6 pi)

• Câble HDMI haute vitesse de qualité supérieure P569-010-CERT - 3,05 m (10 pi)

• Câble HDMI haute vitesse de qualité supérieure P569-015-CERT - 4,6 m (15 pi) Remarque : les distances maximales mentionnées dans ces instructions ont été testées à l'aide de câbles HDMI de qualité supérieure 28 AWG à une résolution vidéo UHD 4K x 2K de 3840 x 2160 @ 60 Hz avec couleur profonde (Deep Color) 36 bits (12 bits par canal).

1. Assurez-vous que tous les appareils que vous prévoyez de raccorder sont

2. Raccordez la source HDMI au port d'entrée du répartiteur.

Remarque : la longueur du câble HDMI reliant la source au répartiteur ne doit pas dépasser 4 m (15 pi).

3. Raccordez un port de sortie disponible sur le répartiteur au port d'entrée

HDMI de l'écran. Remarque : la longueur du câble HDMI reliant le répartiteur à l'écran ne doit pas dépasser 4 m (15 pi).

4. Répétez l'étape 3 pour les autres ports de sortie du répartiteur.

5. Raccordez le bloc d'alimentation fourni au répartiteur, puis branchez-le sur un

parasurtenseur, une unité de distribution d'énergie (PDU) ou un onduleur.

6. Mettez sous tension la source HDMI, le répartiteur et les écrans.

Installation 23-08-361-933663.indb 1923-08-361-933663.indb 19 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM4 Installation Installation en cascade Il est possible de raccorder un nombre de moniteurs plus important en mettant en cascade jusqu'à trois niveaux de répartiteurs. Jusqu'à 64 écrans peuvent être raccordés en mettant en cascade un B118-004-UHD-2 à partir de chaque port dans une installation à trois niveaux. Il est recommandé d'utiliser des câbles HDMI haute vitesse de qualité supérieure de la gamme P569-XXX-CERT.

1. Assurez-vous que tous les appareils que vous prévoyez de raccorder sont

2. Raccordez la source HDMI au port d'entrée du répartiteur de premier niveau.

Remarque : la longueur du câble HDMI reliant la source au répartiteur ne doit pas dépasser 5 m (16 pi).

3. Raccordez un port de sortie disponible sur le répartiteur de premier niveau

au port d'entrée HDMI d'un répartiteur de deuxième niveau. Remarque : la longueur du câble HDMI reliant les répartiteurs de premier et de deuxième niveau ne doit pas dépasser 3 m (10 pi).

4. Répétez l'étape 3 pour chaque répartiteur supplémentaire que vous souhaitez

ajouter (un maximum de 3 niveaux de répartiteurs peuvent être mis en cascade).

5. Raccordez un port de sortie disponible sur l'un des répartiteurs au port

d'entrée HDMI de l'écran. Remarque : la longueur du câble HDMI reliant le répartiteur à l'écran ne doit pas dépasser 5 m (16 pi).

6. Répétez l'étape 5 pour les autres ports de sortie de l'installation.

7. Raccordez le bloc d'alimentation fourni sur chaque répartiteur de l'installation,

puis branchez-les sur un parasurtenseur, une unité de distribution d'énergie (PDU) ou un onduleur.

8. Mettez sous tension la source HDMI et les écrans.

23-08-361-933663.indb 2023-08-361-933663.indb 20 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM5 Dépannage Si vous ne parvenez pas à obtenir une image acceptable après avoir suivi les instructions d'installation, veuillez vous référer aux conseils de dépannage ci-dessous.

1. Le bloc d'alimentation externe fourni avec le produit est-il bien

raccordé et branché sur une source de courant en état de fonctionnement ? Pour que le produit fonctionne correctement, il doit être connecté à la source de courant externe et être alimenté depuis cette dernière.

2. Les appareils raccordés étaient-ils hors tension avant de réaliser

l'installation ? Dans le cas contraire, redémarrez les appareils.

3. Quelle résolution cherchez-vous à atteindre ? Les répartiteurs HDMI

UHD 4K x 2K sont testés pour prendre en charge une résolution vidéo allant jusqu'à 3840 x 2160 @ 60 Hz avec couleur profonde (Deep Color) 36 bits (12 bits par canal).

4. Quelle est la longueur du câble HDMI que vous utilisez ? (Voir la section

Installation de ce manuel pour plus de détails sur la longueur maximale des câbles). Plus le câble utilisé est court, plus la résolution sera élevée. Si vous ne parvenez pas à obtenir une image acceptable, essayez d'utiliser un câble plus court ou de réduire la résolution vidéo les paramètres de profondeur de couleur de la source.

5. Quel type de câbles utilisez-vous ? Des câbles de qualité inférieure peuvent

dégrader les performances. C'est pourquoi il est important d'utiliser des câbles compatibles avec la résolution vidéo souhaitée. Il est recommandé d'utiliser les câbles HDMI haute vitesse de qualité supérieure de la gamme P569-XXX-CERT, car ils ont été testés pour fonctionner avec les répartiteurs de la gamme B118.

6. Testez vos câbles pour vous assurer qu'ils fonctionnent correctement.

Raccordez par exemple directement votre câble HDMI entre une source et un moniteur dont vous avez vérifié le fonctionnement par ailleurs, afin de vous assurer que le câble fonctionne correctement.

7. L'appareil est-il situé dans un endroit où il est exposé à des températures

élevées ? Si le produit surchauffe, il ne fonctionnera pas correctement.

8. Votre écran prend-il en charge la norme HDCP 2.2 ? Si votre écran ne

prend pas en charge la norme HDCP 2.2, vous ne pourrez pas atteindre la résolution vidéo 4K avec un lecteur Blu-ray™ 4K @ 60 Hz. Lorsqu'un lecteur Blu-ray 4K @ 60 Hz est connecté à un moniteur 4K @ 30 Hz qui prend en charge une version de la norme HDCP inférieure à 2.2, la résolution vidéo sera réduite à 1080p. 23-08-361-933663.indb 2123-08-361-933663.indb 21 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM6 Garantie Garantie limitée d'un an Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour réparation. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque. SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États n'autorisant ni la limitation ni l'exclusion de garanties implicites, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur. SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que la perte de profits ou de revenus, la perte d'équipements, la perte de l'usage d'équipements, les pertes de logiciels, la perte de données, le coût de produits de remplacement, les réclamations de tiers ou autres. Informations de conformité DEEE pour les clients et les recycleurs (Union européenne) En vertu de la directive relative aux déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipementélectriqueouélectroniqueneufauprèsd'Eaton,ilesthabilitéà:

• Envoyerunéquipementusagépourrecyclagesurlabased'unéquipement équivalent en nombre et en type (les règles peuvent varier selon les pays)

• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité. Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. 23-08-361-933663.indb 2223-08-361-933663.indb 22 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM7 23-08-361-933663.indb 2323-08-361-933663.indb 23 10/18/2024 3:04:01 PM10/18/2024 3:04:01 PM8 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 United States Eaton.com © 2024 Eaton Tous droits réservés. Publication n° 23-08-361 / 93-3663_RevE Octobre 2024 Eaton est une marque déposée. Toutes les marques commerciales appartiennent à leurs propriétaires respectifs. 23-08-361-933663.indb 2423-08-361-933663.indb 24 10/18/2024 3:04:02 PM10/18/2024 3:04:02 PM1 Betriebsanleitung
