Ripartitore DVI 1080p con amplificatore di segnale e audio

Modelli:

B116-002A

B116-002A-INT

B116-004A

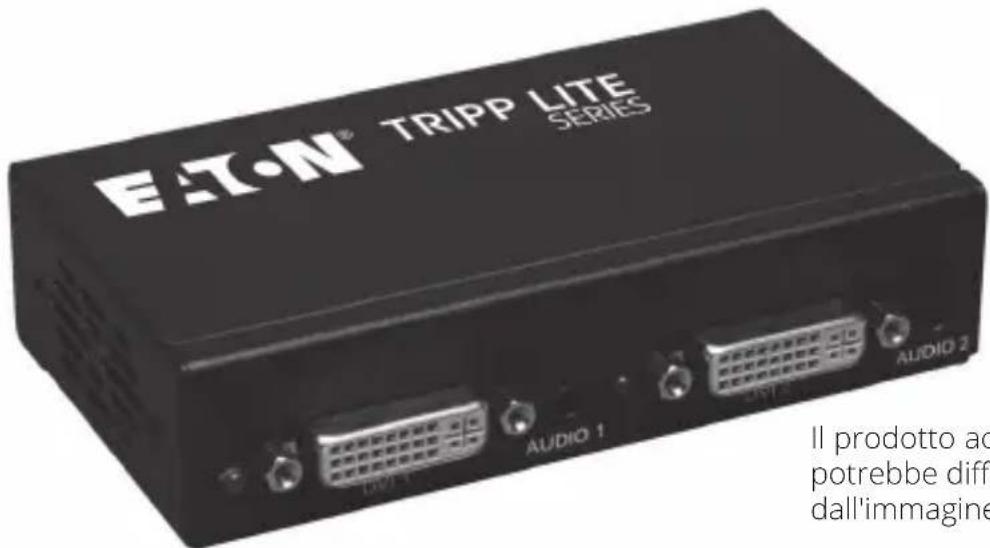

EAT-N® TRIPP LITE SERIES AUDIO 1 AUDIO 2 Il prodotto ad potrebbe diff dall'immagine

Il prodotto acquistato potrebbe differire dall'immagine.

English 1

Español 9

Français 17

Deutsch 25

Contenuto della confezione

• Ripartitore B116-002A, B116-002A-INT o B116-004A.
• Alimentatore esterno con cavo di 4,5 piedi (1,37 m) (Ingresso: 100-240V, 50/60 Hz, 0,35A; Uscita: 5 V 2 A).
  • (4x) Adattatori internazionali per prese (solo B116-002A-INT).
• Hardware di montaggio
• Manuale d'uso

Caratteristiche del prodotto

• Fornisce un segnale video DVI-D single-link + audio a 2 (B116-002A e B116-002A-INT) o 4 (B116-004A) set di monitor DVI e altoparlanti.
• Collega a cascata fino a 3 livelli di ripartitori per espandere il numero di display e altoparlanti collegati fino a 64.
• L'amplificatore di segnale incorporato aumenta la distanza tra il ripartitore e i display collegati oltre la limitazione standard di 16 piedi.
• Supporta risoluzioni video per computer fino a 1.920 x 1.200 e risoluzioni HD fino a 1080p.
  • Gli adattatori internazionali per prese consentono di collegarsi alle prese di corrente in Nord America, Regno Unito, Europa e Australia.
• Compatibilità con gli standard HDCP, EDID e DDC.
• Funzionamento plug and play senza la necessità di software per un'installazione facile e immediata.
• Conformità ai requisiti della legge federale sugli accordi commerciali (TAA) per gli acquisti GSA

Accessori opzionali

Schedule.

• Estensore DVI Dual-link** B120-000.
• Cavi audio stereo da 3,5 mm P312-Series.
• DVI-D Dual-link** P560-Series con cavo audio da 3,5 mm.
• Cavi DVI-D Single-Link P561-Series.

*Un extender B120-000 estenderà solo il segnale video DVI, non l'audio da 3,5 mm.

** I ripartitori B116-002A, B116-002A-INT e B116-004A supportano solo segnali DVI-D single-link. È possibile utilizzare cavi DVI Dual-link ed extender, ma trasmetteranno solo un segnale DVI-D single-link.

Istruzioni per il montaggio

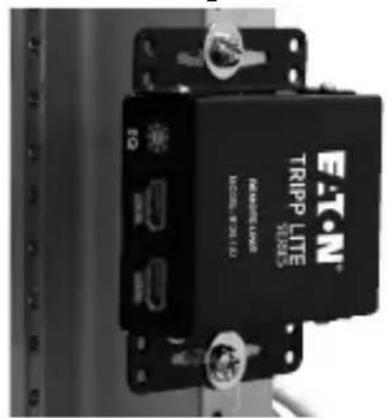

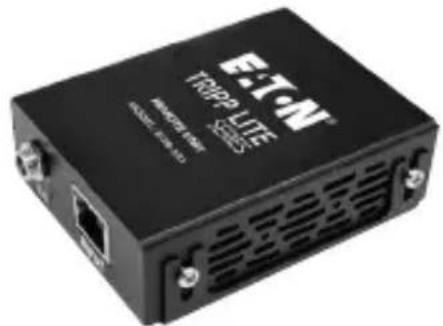

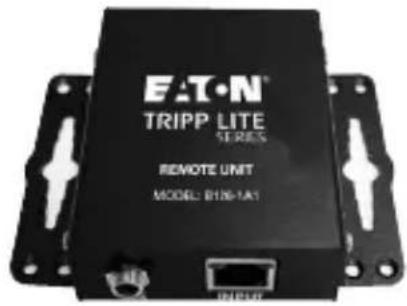

I ripartitori B116-002A, B116-002A-INT e B116-004A includono un hardware di montaggio che permette di montarli in vari modi. Le immagini seguenti mostrano i diversi modi in cui le staffe di montaggio incluse possono essere fissate per diversi metodi di montaggio.

Montaggio a parete

EAT-N® TRIPP LITE SERIES REMOTE UNIT MODEL: B18-1A1

EATN TRIPP LTE 400000 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 100000 10

Montaggio su rack da 19 pollici

E-TON® TRIPP LITE WELD NEUPELING MODEL: 8.01 (L)

Montaggio su palo

Installazione standard

In un'installazione standard, viene utilizzato un solo ripartitore per collegare due (B116-002A e B116-002A-INT) o fino a quattro (B116-004A) set di monitor e altoparlanti. Le seguenti regole si applicano a un'installazione standard:

• la distanza tra la sorgente e il ripartitore non deve superare i 16 piedi (5 m).
• Per le risoluzioni delle sorgenti video ovunque da 1.600 x 1.200 a 60 Hz a 1.920 x 1.200 a 60 Hz. La distanza tra il ripartitore e il monitor e gli altoparlanti collegati non deve superare i 49 piedi (15 m). La distanza video può essere estesa utilizzando un extender DVI B120-000. Il B120-000 può essere collocato fino a 65 piedi (20 m) dal ripartitore e a 16 piedi (5 m) dal monitor collegato.
• Per le risoluzioni delle sorgenti video inferiori a 1.600 x 1.200 a 60 Hz.. La distanza tra il ripartitore e il monitor e gli altoparlanti collegati non deve superare i 65 piedi (20 m). La distanza video può essere estesa utilizzando un extender DVI B120-000. Il B120-000 può essere collocato fino a 114 piedi (35 m) dal ripartitore e a 16 piedi (5 m) dal monitor collegato.
• I modelli B116-002A, B116-002A-INT e B116-004A sono progettati per frequenze di aggiornamento del monitor di 60 Hz.

DC 6V, 2A DV1 INPUT AUDIO INPUT DVI 1 AUDIO 1 DVI 2 AUDIO 2 DVI 3 AUDIO 3 DVI 4 AUDIO 4 Sorgente DVI/audio Adattatore Uscita 3 Uscita 1Uscita 4 Uscita 2

1. Assicurarsi che la sorgente DVI e audio sia spenta.
2. Collegare la sorgente DVI e audio alle porte d'ingresso del ripartitore utilizzando un DVI con cavo audio da 3,5 mm (Serie P560-XXX-A), oppure un cavo DVI Single-Link (Serie P561) e un cavo audio da 3,5 mm (Serie P312).

Installazione standard

1. Collegare un monitor e gli altoparlanti a una serie di porte di uscita disponibili sul ripartitore utilizzando un DVI con cavo audio da 3,5 mm (Serie P560-XXX-A) o un cavo DVI Single-Link (Serie P561) e un cavo audio da 3,5 mm (Serie P312).
2. Ripetere il passaggio 3 per ogni altro set di monitor e altoparlanti che s'intende collegare al ripartitore.
3. Collegare l'alimentatore esterno incluso al ripartitore e inserirlo in un limitatore di sovratensione, in un'unità di distribuzione dell'energia (PDU) o in un gruppo di continuità (UPS). Il LED di alimentazione si accenderà per indicare che l'unità sta ricevendo l'alimentazione.
4. Accendere tutti i monitor e gli altoparlanti collegati, quindi accendere l'alimentazione della sorgente DVI e audio. Il LED della porta d'ingresso si accenderà per indicare il collegamento a una sorgente accesa. I LED delle porte si accenderanno per indicare che la porta corrispondente è collegata a un monitor e a degli altoparlanti e sta ricevendo un segnale dalla sorgente.

Installazione a cascata

Il numero dei monitor e degli altoparlanti collegati può essere ampliato a cascata fino a tre livelli di ripartitori insieme. Installando a cascata un B116-004A da ciascuna porta in un'installazione a tre livelli, si possono collegare fino a 64 set di monitor e altoparlanti. Le seguenti regole si applicano a un'installazione a cascata:

• La distanza tra la sorgente e il ripartitore non deve superare i 16 piedi (5 m).
• Per le risoluzioni delle sorgenti video ovunque da 1.600 x 1.200 a 60 Hz a 1.920 x 1.200 a 60 Hz. La distanza tra il ripartitore del primo livello e qualsiasi ripartitore di ultimo livello non deve superare i 65 piedi (20 m). La distanza video può essere estesa utilizzando un Extender DVI B120-000 tra ogni livello dei ripartitori. Ogni Extender B120-000 può essere collocato fino a 32 piedi (10 m) da un ripartitore e a 16 piedi (5 m) dal ripartitore di livello successivo o dal monitor collegato.
• Per le risoluzioni delle sorgenti video inferiori a 1.600 x 1.200 a 60 Hz. La distanza tra il ripartitore di primo livello e qualsiasi ripartitore di ultimo livello non deve superare i 98 piedi (30 m). La distanza video può essere estesa utilizzando un Extender DVI B120-000 tra ogni livello di ripartitori. Ogni Extender B120-000 può essere collocato fino a 98 piedi (30 m) da un ripartitore e a 16 piedi (5 m) dal ripartitore di livello successivo o dal monitor collegato.
• I modelli B116-002A, B116-002A-INT e B116-004A sono progettati per frequenze di aggiornamento del monitor di 60 Hz.

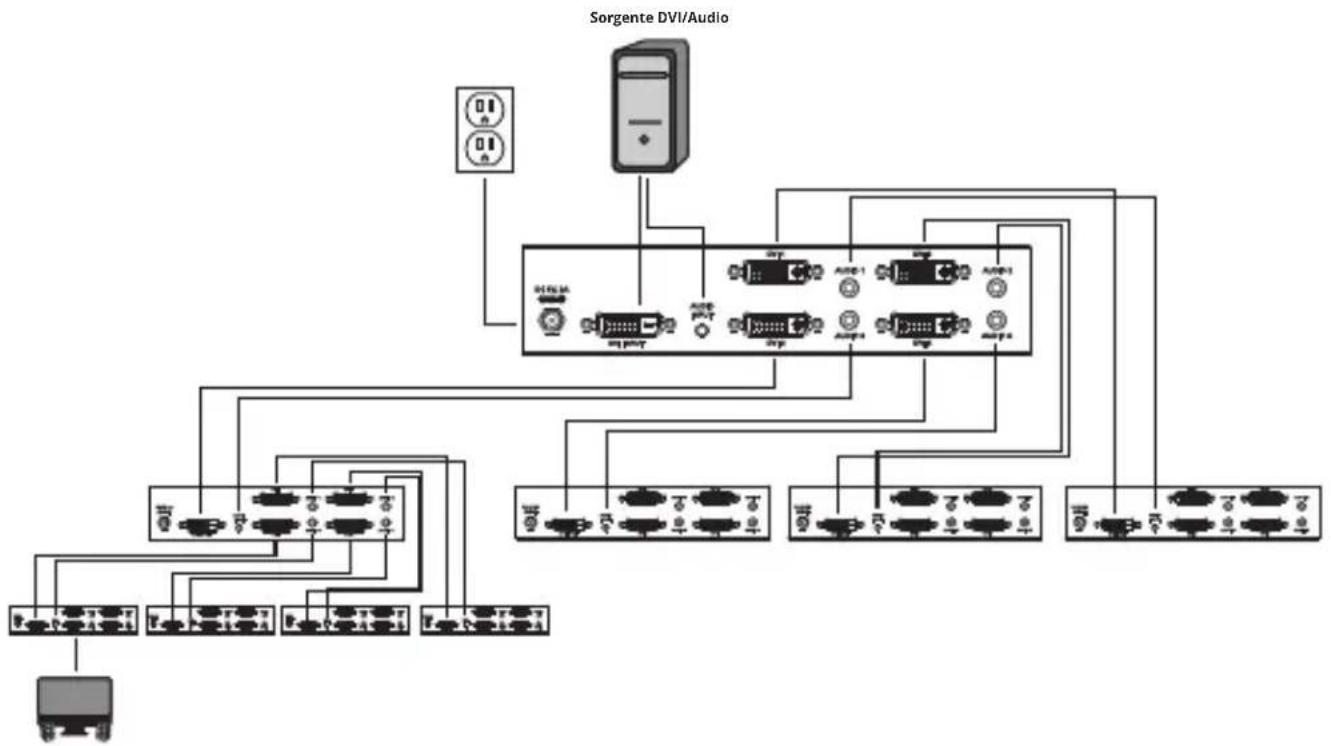

Installazione a cascata

1. Assicurarsi che la sorgente DVI e audio sia spenta.
2. Collegare la sorgente DVI e audio alle porte d'ingresso del ripartitore di primo livello utilizzando un DVI con cavo audio da 3,5 mm (Serie P560-XXX-A) o un cavo DVI Single-Link (Serie P561) e un cavo audio da 3,5 mm (Serie P312).
3. Collegare una serie di porte di uscita disponibili sul ripartitore di primo livello alle porte d'ingresso di un ripartitore di secondo livello utilizzando un DVI con cavo audio da 3,5 mm (Serie P560-xxx-A) o un cavo DVI Single-Link (Serie P561) e audio da 3,5 mm (Serie P312).
4. Ripetere il passaggio 3 per tutti gli altri ripartitori che si desidera collegare. Dopo aver collegato un ripartitore a ciascun set di porte del ripartitore di primo livello, si può collegare un terzo livello di ripartitori a ciascun set di porte sul secondo livello. Non si possono collegare più di tre livelli di ripartitori in un'installazione a cascata.
5. Collegare un monitor e gli altoparlanti a una serie di porte di uscita disponibili utilizzando un DVI con cavo audio da 3,5 mm (Serie P560-XXX-A) o un cavo DVI Single-Link (Serie P561) e un cavo audio da 3,5 mm (Serie P312).
6. Ripetere il passaggio 5 per ogni altro set di monitor e altoparlanti da collegare.
7. Collegare l'alimentatore esterno incluso al ripartitore di primo livello e inserirlo in una protezione da sovratensione, in un'unità di distribuzione dell'energia (PDU) o in un gruppo di continuità (UPS). Il LED di alimentazione si accenderà per indicare che l'unità sta ricevendo l'alimentazione.

Installazione a cascata

1. Ripetere il passaggio 7 per ogni ripartitore di secondo livello, quindi per ogni ripartitore di terzo livello.
2. Accendere tutti i monitor e gli altoparlanti collegati, quindi accendere l'alimentazione della sorgente DVI e audio. Il LED della porta d'ingresso si accenderà per indicare il collegamento a una sorgente accesa. I LED delle porte si accenderanno per indicare che la porta corrispondente è collegata a un monitor e a degli altoparlanti e sta ricevendo un segnale dalla sorgente.

Risoluzione dei problemi

In caso di problemi col ripartitore, provare i suggerimenti per la risoluzione dei problemi riportati di seguito che potrebbero essere utili per risolvere il problema:

• Verificare che il LED di alimentazione sia illuminato. Se così non fosse, verificare se l'alimentatore esterno riceve corrente collegando qualcos'altro alla stessa sorgente di alimentazione. Se sta ricevendo l'alimentazione, assicurarsi che l'alimentatore sia saldamente collegato al ripartitore. Se il LED non è ancora illuminato, utilizzare un voltmetro per assicurarsi che la sorgente di alimentazione fornisca una potenza sufficiente per l'alimentatore esterno.
• Assicurarsi che i cavi utilizzati funzionino correttamente collegandoli direttamente tra la sorgente e il display/gli altoparlanti. Testare tutti i cavi dell'installazione per assicurarsi che funzionino correttamente.
• Se i cavi utilizzati funzionano correttamente, testare tutte le porte del ripartitore per assicurarsi che funzionino. Utilizzando i cavi appena testati, collegare la sorgente al ripartitore, e poi una serie di porte di uscita a un monitor e a degli altoparlanti. Controllare tutte le porte per assicurarsi che funzionino correttamente.
