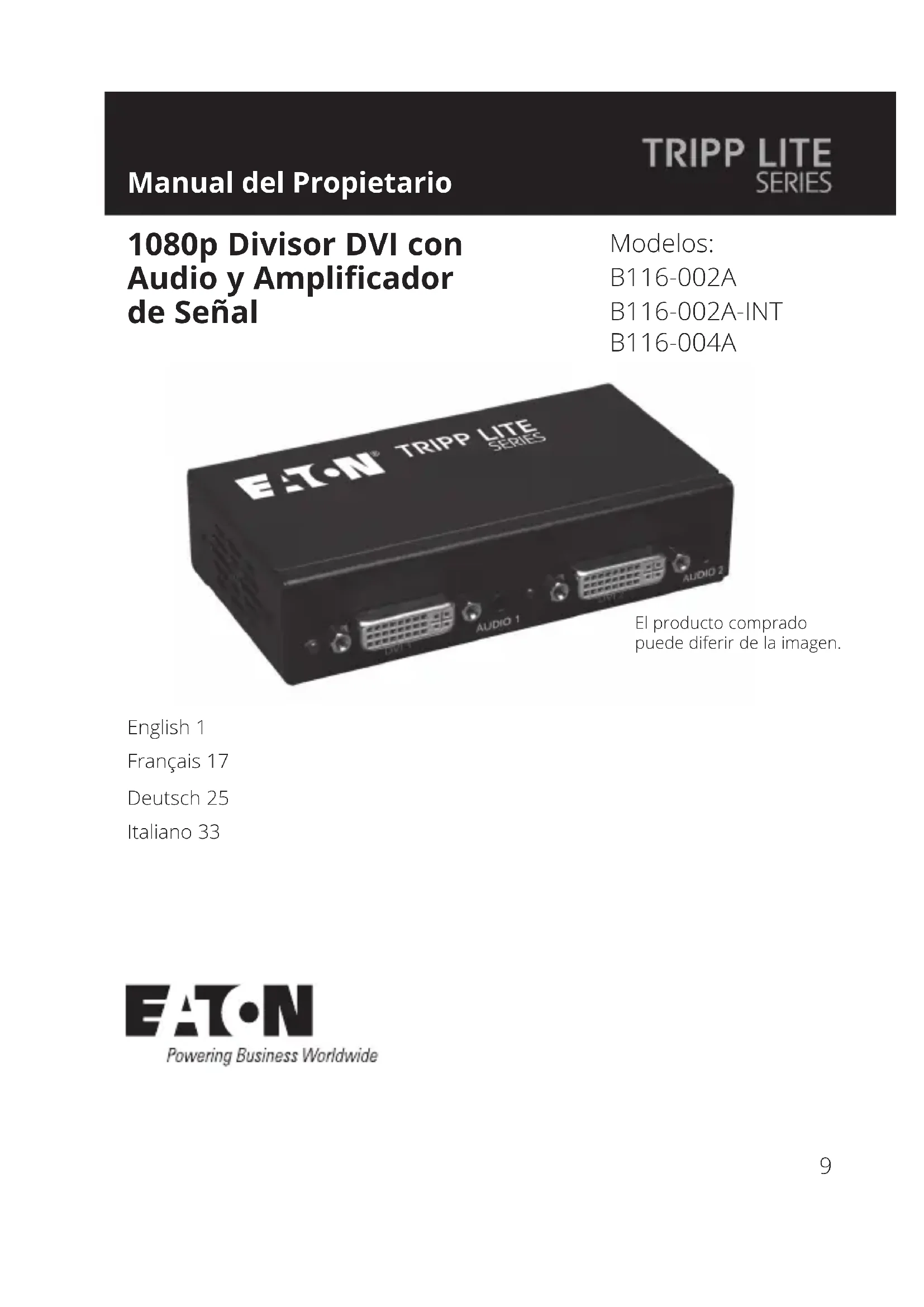

MANUAL DE USUARIO B116002AINT Tripp Lite

• Accesorios de Instalación

• Manual del Propietario

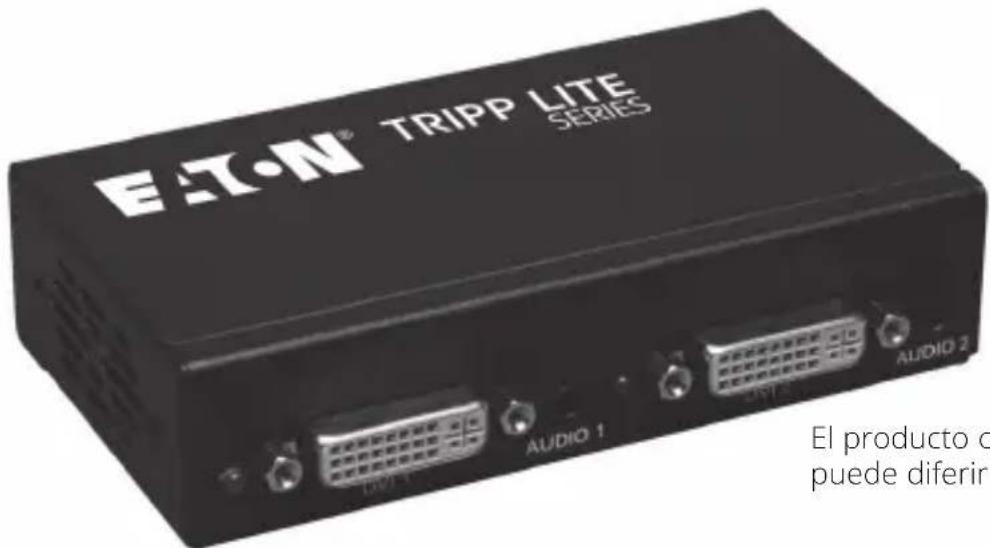

• Proporciona una señal de video DVI-D de Enlace Simple + audio a 2 (B116-002A y B116-002A-INT) o 4 (B116-004A) juegos de monitores y bocinas DVI

• Conecte en cascada hasta 3 niveles de divisores para ampliar el número de pantallas y bocinas conectadas, hasta 64.

• Un amplicador de señal incorporado incrementa la distancia entre el divisor y las pantallas conectados a más de la limitación estándar de 4.88 m [16 pies].

• Soporta resoluciones de video de computadora de hasta 1920 x 1200 y resoluciones en HD de hasta 1080 p

• Los adaptadores de clavija internacionales permiten la conexión de tomacorrientes en Norteamérica, Europa, Reino Unido y Australia

• Compatible con estándares de HDCP, EDID y DDC

• Operación de conectar y usar sin necesidad de software para una instalación fácil e inmediata

• Cumple con el Acta Federal de Acuerdos Comerciales (TAA) para las Compras del Programa GSA

• Extensor DVI B120-000* de Enlace Doble**

• Cables de Audio Estéreo de 3.5 mm Serie P312

• DVI-D de Enlace Doble** de la Serie P560 con Cable de Audio de 3.5 mm

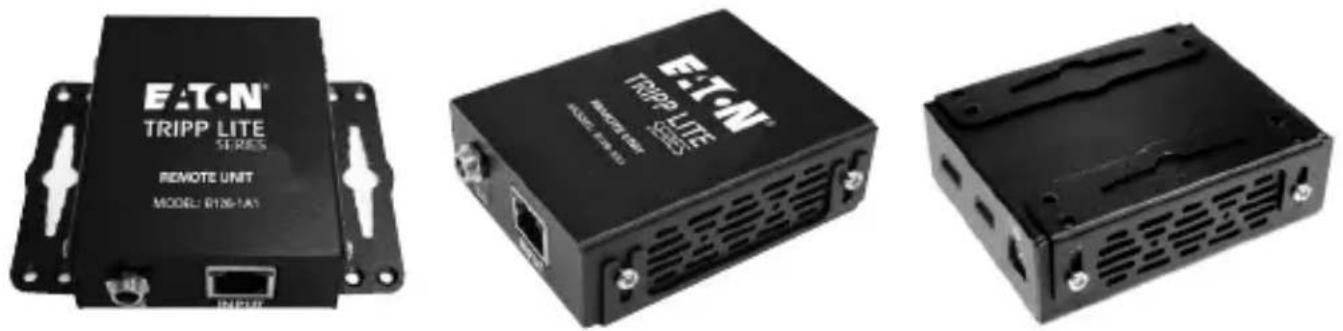

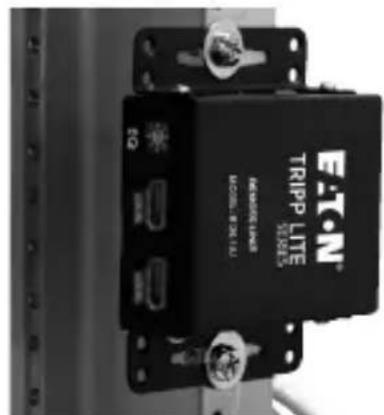

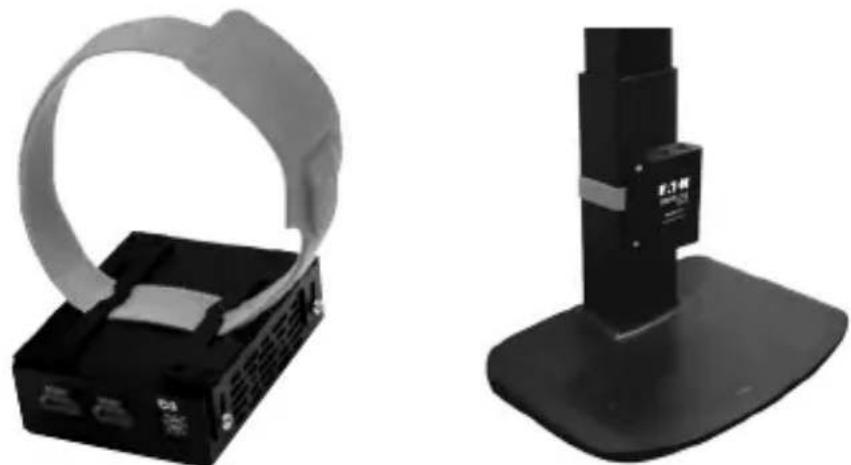

• Cables DVI-D de Enlace Simple Serie P561 *un extensor B120-000 solo podrá extender la señal de video DVI, no el audio de 3.5 mm. ** Los divisores B116-002A, B116-002A-INT y B116-004A solo admiten señales DVI-D de enlace simple. Pueden usarse cables y extensores DVI de enlace doble, pero solo transmitirán una señal DVI-D de enlace simple. Contenido del Empaque Características del Producto Accesorios Opcionales11 El B116-002A, B116-002A-INT y B116-004A incluyen accesorios de instalación que les permite ser instalados en una serie de formas. Las siguientes imágenes muestran las diferentes formas en que pueden colocarse los soportes de instalación para métodos de instalación distintos. Instalación en Rack de 19” Instalación en Pared Instalación en Poste Instrucciones de Instalación12 En una instalación estándar, solo hay un divisor que se utiliza para conectar a dos (B116-002A y B116-002A-INT) o hasta cuatro (B116-004A) juegos de monitores y bocinas. Las siguientes reglas se aplican a una instalación estándar:

• La distancia entre la fuente y el divisor no debe exceder 5 m [16 pies].

• Para resoluciones de video de la fuente entre 1600 x 1200 @ 60 Hz a 1920 x 1200 @ 60 Hz. La distancia entre el divisor y el monitor y bocinas conectados no debe exceder 15 m [49 pies]. La distancia de video puede aumentarse usando un extensor DVI B120-000. El B120-000 puede ubicarse hasta a 65 pies (20 m) del divisor y 16 pies (5 m) del monitor conectado.

• Para resoluciones de video de la fuente inferiores a 1600 x 1200 @ 60 Hz. La distancia entre el divisor y el monitor y bocinas conectados no debe exceder 20 m [65 pies]. La distancia de video puede aumentarse usando un extensor DVI B120-000. El B120-000 puede ubicarse hasta a 35 m [114 pies] del divisor y 5 m [16 pies] del monitor conectado.

• El B116-002A, el B116-002A-INT y el B116-004A están diseñados para monitorear tasas de actualización de 60 Hz.

1. Asegúrese de que la fuente DVI y Audio esté APAGADA.

2. Conecte la fuente de DVI y Audio a los puertos de entrada en el divisor

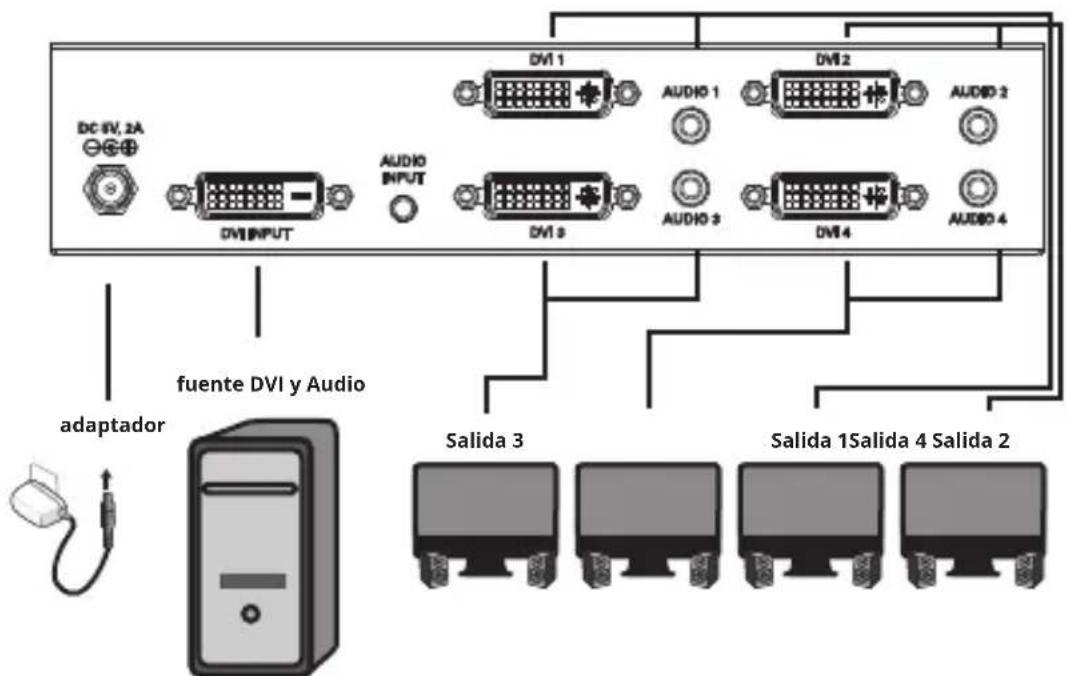

utilizando un Cable DVI con Audio de 3.5 mm (Serie P560-XXX-A) o un Cable DVI de Enlace Simple (Serie P561) y cable de Audio de 3.5 mm (Serie P312). Instalación Estándar Salida 3 adaptador fuente DVI y Audio Salida 1Salida 4 Salida 213

3. Conecte un monitor y bocinas a un juego de puertos de salida disponibles en

el divisor utilizando un Cable DVI con Audio de 3.5 mm (Serie P560-XXX-A) o un Cable DVI de Enlace Simple (Serie P561) y cable de Audio de 3.5 mm (Serie P312).

4. Repita el paso 3 para cada juego adicional de monitor y bocinas que esté

conectando al divisor.

5. Conecte la fuente de alimentación externa incluida al divisor y enchúfelo en un

Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU) o Sistema de Respaldo Ininterrumpible (UPS). Se iluminará el LED de encendido para indicar que la unidad está recibiendo energía.

6. Encienda todos los monitores y bocinas conectadas, después encienda la fuente

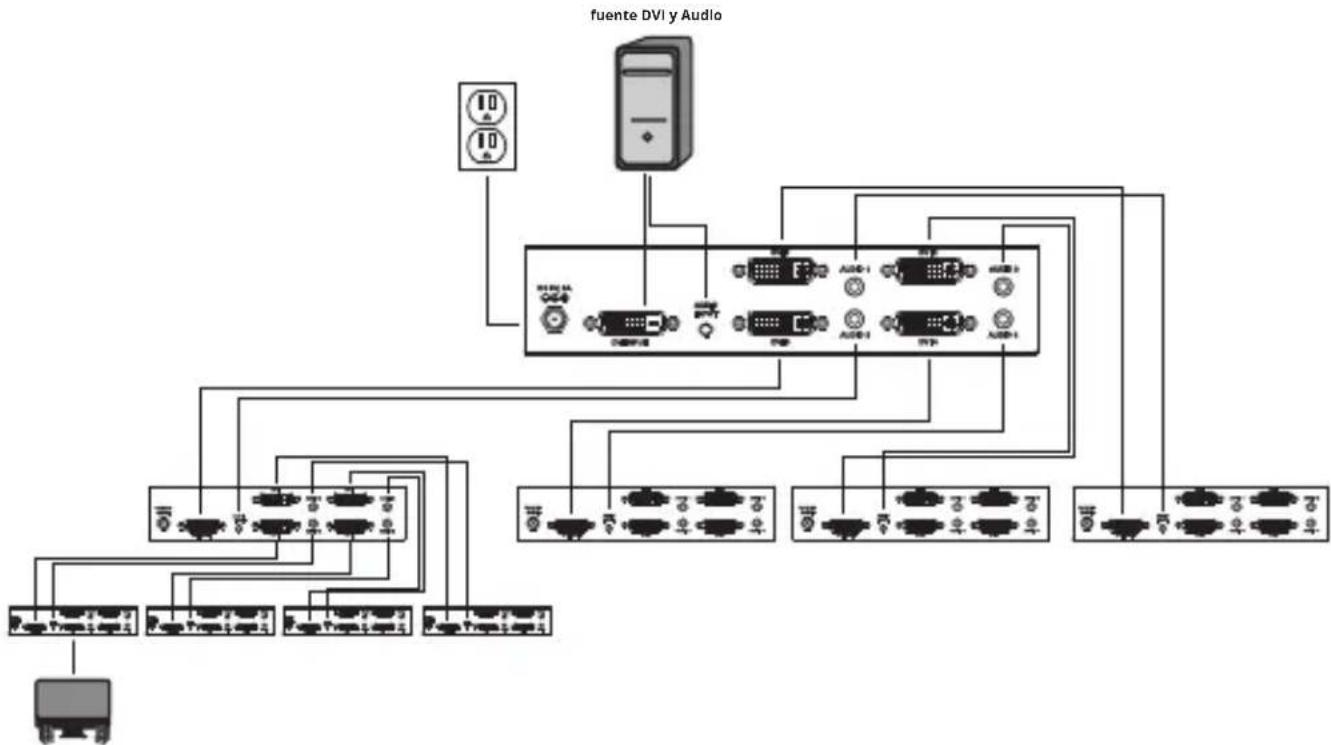

de DVI y Audio. El LED del Puerto de Entrada se iluminará para indicar que está conectado a una fuente encendida. Los LEDs del Puerto se iluminarán para indicar que el puerto correspondiente está conectado a un monitor y bocinas y está recibiendo una señal de la fuente. El número de monitores y bocinas conectadas puede ampliarse hasta tres niveles de divisores en cascada. Si se conecta en cascada un B116-004A desde cada puerto en una instalación de tres niveles, puede conectar hasta 64 juegos de monitores y bocinas. Las siguientes reglas se aplican a una instalación en cascada:

• La distancia entre la fuente y el divisor no debe exceder 5 m [16 pies].

• Para resoluciones de video de la fuente de 1600 x 1200 @ 60 Hz a 1920 x 1200 @ 60 Hz. La distancia entre el divisor de primer nivel y cualquier divisor del último nivel no debe exceder 20 m [65 pies]. La distancia de video video puede aumentarse usando un Extensor DVI B120-000 entre cada nivel de divisores. Cada Extensor B120-000 puede ubicarse hasta a 10 m [32 pies] desde un divisor y 5 m [16 pies] desde el divisor del siguiente nivel o monitor conectado.

• Para resoluciones de video de la fuente inferiores a 1600 x 1200 @ 60 Hz. La distancia entre el divisor de primer nivel y cualquier divisor del último nivel no debe exceder 30 m [98 pies]. La distancia de video video puede aumentarse usando un Extensor DVI B120-000 entre cada nivel de divisores. Cada Extensor B120-000 puede ubicarse hasta a 30 m [98 pies] desde un divisor y 5 m [16 pies] desde el divisor del siguiente nivel o monitor conectado.

• El B116-002A, el B116-002A-INT y el B116-004A están diseñados para monitorear tasas de actualización de 60 Hz. Instalación Estándar Instalación en Cascada14

1. Asegúrese de que la fuente de DVI y Audio esté apagada.

2. Conecte la fuente de DVI y Audio a los puertos de entrada en el divisor de primer

nivel utilizando un Cable DVI con Audio de 3.5 mm (Serie P560-XXX-A) o un Cable DVI de Enlace Simple (Serie P561) y cable de Audio de 3.5 mm (Serie P312).

3. Conecte un juego de puertos de salida disponible en el divisor de primer nivel

a los puertos de entrada en un divisor de segundo nivel utilizando un Cable DVI con Audio de 3.5 mm (Serie P560-XXX-A) o un Cable DVI de Enlace Simple (Serie P561) y cable de Audio de 3.5 mm (Serie P312).

4. Repita el paso 3 para los divisores adicionales que desee conectar. Una vez que

haya conectado un divisor a cada juego de puertos en el divisor de primer nivel, puede conectar un tercer nivel de divisores a cada juego de puertos en el de segundo nivel. No más de tres niveles de divisores pueden conectarse en una instalación en cascada.

5. Conecte un monitor y bocinas a un juego de puertos de salida disponibles

utilizando un Cable DVI con Audio de 3.5 mm (Serie P560-XXX-A) o un Cable DVI de Enlace Simple (Serie P561) y cable de Audio de 3.5 mm (Serie P312).

6. Repita el paso 5 para cada juego de monitor y bocinas adicional que esté

conectando. Instalación en Cascada DVI/Audio Source fuente DVI y Audio15 Si está experimentando un problema con su divisor, probar los siguientes consejos puede ayudar a resolver el problema:

• Conrme que el LED de Encendido esté iluminado. Si no es así, compruebe si la fuente de alimentación externa está recibiendo energía al enchufar algo más en la misma fuente de energía. Si está recibiendo energía, asegúrese de que la fuente de alimentación esté bien conectada al divisor. Si el LED todavía no está iluminado, use un voltímetro para asegurarse de que la fuente de alimentación esté suministrando energía suciente para la fuente de alimentación externa.

• Asegúrese de que los cables que esté usando funcionen correctamente al conectarlos directamente entre la fuente y las pantalla o bocinas. Pruebe todos los cables en la instalación para asegurarse de que están funcionando correctamente.

• Si los cables que esté usando funcionan correctamente, pruebe cada puerto en el divisor para asegurarse de que esté funcionando. Utilizando los cables que acaba de probar, conecte la fuente al divisor y a continuación, un juego de puertos de salida a un monitor y bocinas. Pruebe cada puerto para asegurarse de que esté funcionando correctamente.

7. Conecte la fuente de alimentación externa incluida en el divisor de primer nivel

y enchúfela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU) o Sistema de Respaldo Ininterrumpible (UPS). Se iluminará el LED de encendido para indicar que la unidad está recibiendo energía.

8. Repita el paso 7 para cada divisor del segundo nivel, después para cada divisor

9. Encienda todos los monitores y bocinas conectadas, después encienda la fuente

de DVI y Audio. El LED del Puerto de Entrada se iluminará para indicar que está conectado a una fuente encendida. Los LEDs de Puerto se iluminarán para indicar que el puerto correspondiente está conectado a un monitor y bocinas y está recibiendo una señal de la fuente. Instalación en Cascada Solución de Problemas16 Garantía limitada por 1 añoGarantizamos por un (1) año a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modicados de alguna manera.SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especícamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.ADVERTENCIA !No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar signicativamente su seguridad o efectividad. Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para nes de reciclaje una vez que nalmente se convierta en residuoEaton tiene una política de mejora continua. Las especicaciones están sujetas a cambio sin previo aviso. Garantía Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Estados Unidos Eaton.com © 2024 Eaton Todos los derechos reservados Publicación No. 23-10-224 / 93-38AD_RevC Febrero 2024 Eaton es una marca registrada. Todas las marcas registradas son propiedad de sus respectivos propietarios. 9338AD 9338AD17 Manuel d'utilisation Le produit acheté peut différer de l'image. Modèles: B116-002A
