Caractéristiques Techniques	Détails
Type de scie	Scie à ruban
Puissance	450 W
Vitesse de coupe	Variable
Dimensions de la lame	Largeur : 6 mm, Longueur : 1420 mm
Hauteur de coupe maximale	120 mm
Poids	10 kg
Utilisation recommandée	Coupe de bois, plastique et matériaux similaires
Maintenance	Vérifier régulièrement la tension de la lame et nettoyer les débris
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Accessoires inclus	Lame de scie, guide de coupe
Garantie	2 ans

FOIRE AUX QUESTIONS - BKH 450 Plus METABO

Comment changer la lame de la scie METABO BKH 450 Plus ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de fixation de la lame. Retirez la lame usagée et remplacez-la par la nouvelle en vous assurant qu'elle est correctement positionnée avant de resserrer le boulon.

Quel type de lame est compatible avec la METABO BKH 450 Plus ?

La METABO BKH 450 Plus est compatible avec des lames de scie circulaire de 450 mm de diamètre. Assurez-vous que la lame respecte les spécifications de votre appareil pour un fonctionnement optimal.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, déverrouillez le levier de réglage situé sur le côté de la scie, ajustez la base de la scie à la profondeur désirée et resserrez le levier pour maintenir la position.

La scie fait des bruits étranges, que dois-je faire ?

Des bruits étranges peuvent indiquer un problème avec la lame ou le moteur. Vérifiez que la lame est bien fixée et en bon état. Si le problème persiste, contactez le service après-vente ou un professionnel pour une inspection.

Comment nettoyer ma scie METABO BKH 450 Plus ?

Débranchez la scie avant de la nettoyer. Utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs. Pour un nettoyage en profondeur, démontez les parties amovibles si nécessaire.

Quelle est la garantie de la METABO BKH 450 Plus ?

La METABO BKH 450 Plus est généralement garantie 3 ans à partir de la date d'achat. Conservez votre preuve d'achat pour toute réclamation de garantie.

Comment éviter le surchauffe de la scie ?

Pour éviter la surchauffe, ne forcez pas la scie lors de la coupe. Faites des pauses régulières pour permettre à l'appareil de refroidir et assurez-vous que les évents de ventilation ne sont pas obstrués.

Que faire si la scie ne démarre pas ?

Si la scie ne démarre pas, vérifiez si elle est correctement branchée, si le câble d'alimentation est en bon état et si le fusible de protection n'est pas grillé. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI BKH 450 Plus METABO

YROGRHWDDQDOOHUHOHYDQWHEHSDOLQJHQYDQGHULFKWOLMQHQ

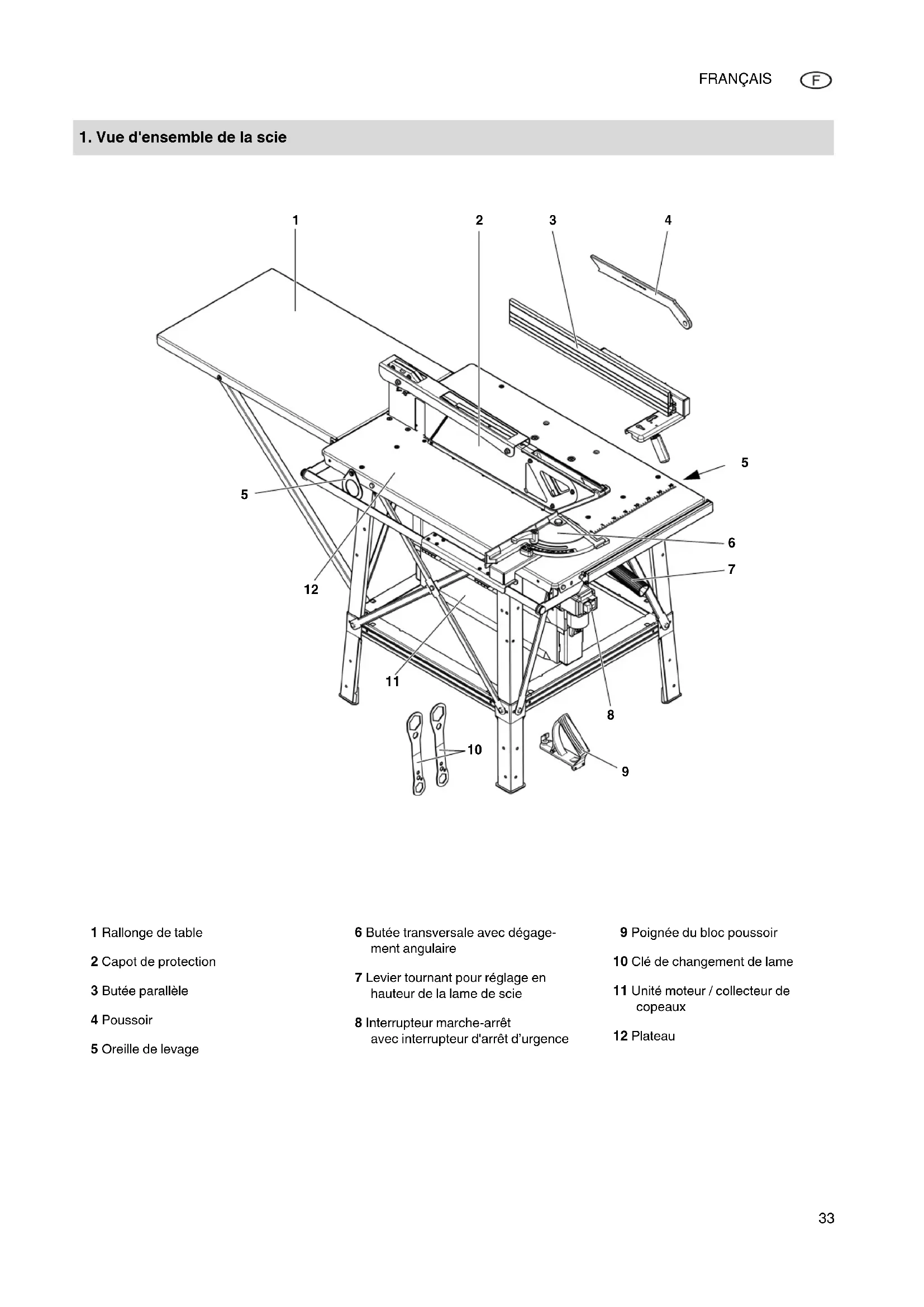

1. Vue d'ensemble de la scie

1 Rallonge de table 2 Capot de protection 3 Butée parallèle 4 Poussoir 5 Oreille de levage 6 Butée transversale avec dégage- ment angulaire 7 Levier tournant pour réglage en hauteur de la lame de scie 8 Interrupteur marche-arrêt avec interrupteur d'arrêt d’urgence 9 Poignée du bloc poussoir 10 Clé de changement de lame 11 Unité moteur / collecteur de copeaux 12 Plateau I_0003fr5A.fm 2.7.19 Instructions d’utilisation orig

1. Vue d'ensemble de la scie ....33

2. À lire au préalable ! ...............34

3. Consignes de sécurité ..........34

3.1 Utilisation conforme aux

prescriptions ............................ 34

3.2 Consignes générales de

sécurité ....................................34

3.3 Symboles sur l'appareil ............ 36

3.4 Dispositifs de sécurité..............37

4. Propriétés particulières du

produit ....................................37

5. Éléments de commande .......37

5.1 Interrupteur d'arrêt d’urgence...37

5.2 Interrupteur de marche/arrêt ....37

5.3 Levier tournant pour réglage

en hauteur................................38

5.4 Butées de pièces à usiner........ 38

6.3 Raccordement au secteur........39

6.4 Le dispositif d'aspiration des

7.1 Réglage de la hauteur

de coupe..................................41

7.2 Sciage avec butée parallèle .....41

7.3 Sciage avec butée

8. Conseils et astuces...............43

9.2 Alignement du coin à

refendre ...................................44

9.3 Graissage du dispositif

de réglage en hauteur de la lame de scie ......................... 45

9.4 Entreposage de l'appareil ........45

l'environnement.....................46

14. Problèmes et pannes ............46

15. Caractéristiques

techniques..............................47 Ces instructions d'utilisation ont été réa- lisées afin de pouvoir travailler rapide- ment et en toute sécurité avec cette ma- chine. Ci-dessous se trouvent quelques conseils sur la manière de les lire

– Lire l'intégralité de ces instructions d'utilisation avant la mise en service. Observer en particulier les consignes de sécurité. – Ces instructions d'utilisation s'adressent à des personnes possé- dant de bonnes connaissances de base dans la manipulation des ap

pareils similaires à celui décrit ici. Si vous n'avez aucune expérience avec ce type d'appareil, commencez par demander l'aide d'une personne expérimentée. – Conserver tous les documents qui ont été fournis avec cet appareil afin de pouvoir, vous et tous les autres utilisateurs, vous informer en cas de nécessité. Conserver le justificatif d'achat pour une éventuelle inter

vention de la garantie. – L'appareil doit être accompagné de tous les documents fournis en cas de vente ou de location. – Le fabricant ne pourra être tenu res- ponsable de dommages découlant de la non observation de ces ins- tructions d'utilisation. Les informations contenues dans ces instructions d'utilisation sont identifiées de la manière suivante

ADanger ! Mise en garde contre des dommages personnels ou environnementaux. BRisque d'électrocution ! Signale un risque de lésion corporelle par électrocution. cRisque de happage ! Risque de lésions corporelles pouvant être occasionnées par happage de par- ties du corps ou de vêtements. A Avis ! Risque de dommages matériels. 3 Note : Informations complémentaires. – Chiffres dans les illustrations (1, 2, 3, ...) – caractérisent les différentes pièces ; – sont attribués dans l'ordre ; – se rapportent aux chiffres corres- pondants entre parenthèses (1), (2), (3) ... dans le texte voisin. – Les consignes dont l'ordre d'exécu- tion doit être respecté sont numéro- tées. – Les consignes opérationnelles dont l'ordre d'exécution est sans impor

tance sont identifiées par un point. – Les énumérations sont signalées par un tiret.

3.1 Utilisation conforme aux

prescriptions Cet appareil sert à la coupe longitudi- nale et transversale de bois massif, de panneaux de particules, de contrepla

qué et de matériaux qui sont revêtus de plastique ou qui sont pourvus d'arêtes en plastique ou de feuilles de placage. Les pièces rondes ne doivent pas être sciées car elles pourraient être gau- chies par la lame de scie en rotation. L'appareil ne peut pas être utilisé pour le rainurage. Le capot de protection doit toujours être monté pendant le fonction

nement. Toute autre utilisation n'est pas conforme à la finalité et est de fait interdite. Le fabri

cant ne peut être tenu pour responsable de dommages consécutifs à une utilisa

tion non conforme à la finalité. Des modifications de type constructif de cet appareil ou l'utilisation de pièces qui ne sont pas contrôlées et autorisées par le constructeur peuvent entraîner des dommages imprévisibles et être sources de danger durant l'exploitation.

3.2 Consignes générales de

• Respecter les instructions de sécuri- té suivantes pendant l'utilisation de cet appareil afin d'éliminer tout risque de dommage corporel ou ma

tériel. Table des matières

2. À lire au préalable !

3. Consignes de sécuritéFRANÇAIS

• Respecter les consignes de sécurité spécifiques à chaque chapitre.

• Respecter le cas échéant, les direc- tives en vigueur ou les instructions de prévention des accidents rela- tives à la manipulation de scies cir- culaires. ADangers d'ordre général :

• Conserver le poste de travail bien rangé - un poste de travail en dé- sordre peut provoquer des acci- dents.

• Il convient de rester attentif et concentré sur son travail. Aborder le travail avec bon sens. Ne pas utiliser l'appareil en cas d'inattention.

• Tenir compte des effets de l'environ- nement. Veiller à avoir un éclairage correct.

• Eviter de prendre une position du corps inconfortable. Choisir une posture stable de manière à toujours garder son équilibre.

• Employer des porte-pièces adaptés pour des pièces de grande lon- gueur.

• Des étincelles peuvent se former lors de l'usinage de pièces compor- tant des impuretés. Ne pas utiliser l'appareil en présence de liquides ou de gaz inflammables, ou dans des zones à risque d'explosion.

Cette machine ne doit être mise en marche et utilisée que par des per

sonnes ayant de l'expérience avec les scies circulaires et tous les dan- gers que représentent leur utilisation. Les mineurs n'ont le droit de se servir de l'appareil que dans le cadre d'une formation professionnelle et sous le contrôle d'un instructeur.

• Les personnes non concernées par la machine, et tout particulièrement les enfants, doivent être tenues à distance de la zone de danger. Ne laisser aucune tierce personne tou

cher l'appareil ou le câble d'alimen- tation en cours d'utilisation.

• Ne pas surcharger l'appareil ; n'utili- ser cet appareil que dans la plage de puissance indiquée dans les ca

ractéristiques techniques. BDangers dus à l'électricité !

• Dans la mesure du possible, éviter d’exposer l’appareil à la pluie. Éviter d'utiliser l'appareil dans un environ

nement humide ou mouillé. Éviter, lors du travail avec l'appareil, tout contact corporel avec des pièces re- liées à la terre (par exemple radia- teurs, tuyaux, cuisinières, réfrigéra- teurs). Entreposer l’appareil dans des zones sèches. Ne pas utiliser un jet d’eau pour nettoyer l’appareil.

• Ne pas utiliser le câble d'alimenta- tion à d'autres fins que celles pour lesquelles il a été conçu. ARisque de blessures ou d'écrasement au niveau des pièces mobiles

• Ne pas faire fonctionner l'appareil tant que les dispositifs de sécurité ne sont pas installés.

• Maintenir une distance suffisante par rapport à la lame de scie. Utiliser éventuellement des aides d'attaques adaptées. Maintenir une distance suffisante par rapport aux compo

sants en mouvement pendant le fonctionnement.

• Attendre que la lame de scie soit im- mobile pour retirer les petits mor- ceaux de bois, les copeaux, etc. de la zone de travail.

• Ne pas freiner la lame de la scie en exerçant une pression latérale.

• S'assurer avant tout travail de main- tenance que l'appareil est débran- ché.

• Avant la mise en marche (par exemple après avoir effectué des travaux de maintenance), vérifier qu'il n'y a plus d'outils ou de pièces desserrées dans l'appareil.

• Mettre l'appareil hors circuit lorsqu'il n'est pas utilisé.

• Tenir compte du fait que le frein électrique du moteur ne fonctionne pas en cas de coupure de courant et que cela dure par conséquent plus longtemps jusqu’à ce que la lame de la scie soit immobilisée. ARisque de coupure même lorsque les dispositifs de coupe sont immobiles !

• Utiliser des gants pour remplacer les dispositifs de coupe.

• Conserver les lames de scie de ma- nière à ce que personne ne puisse se blesser avec. ADangers dus au contrecoup (la pièce est saisie par la lame puis projetée contre l’opérateur)

• Ne travailler avec l'appareil que lorsque le coin à refendre est correc- tement installé.

• Le couteau diviseur et la lame de scie utilisée doivent être compatibles : Le couteau diviseur ne doit pas être plus épais que la lar

geur de saignée et pas plus mince que la lame de base.

• Ne pas coincer les pièces à scier.

• Veiller à ce que la lame de scie soit adaptée au matériau de la pièce.

• N'employer que des lames de scies aux dents fines pour scier des pièces minces ou des pièces aux parois minces.

• Utiliser toujours des lames bien ai- guisées.

• Vérifier que les pièces à usiner ne contiennent pas de corps étrangers (p. ex. des clous ou des vis).

• Ne scier que des pièces dont les di- mensions permettent de bien les maintenir pendant la coupe.

• Ne scier jamais plusieurs pièces à la fois - ne pas scier non plus de lots composés de plusieurs pièces indé

pendantes. Il existe un risque d’acci- dent lorsque des pièces sont saisies de manière incontrôlée par la lame de scie.

• Retirer les petites découpes de pièce, les restes de bois etc. de la zone de travail – la lame de scie doit, pour ce faire, être immobile. cRisque de happage !

• Veiller à ce qu'aucune partie du corps ou vêtements ne puisse être happée en cours d'utilisation (ne pas porter pas de cravate, de gants ou de vêtements à manches larges ; la résille est obligatoire pour les personnes aux cheveux longs).

• Ne jamais scier de pièces qui com- portent – des cordes,FRANÇAIS

–des lacets, –des rubans, – des câbles, – des fils. ADanger dû à un équipement individuel de protection insuffisant !

• Porter une protection acoustique.

• Porter des lunettes de protection.

• Porter un masque anti-poussière.

• Porter des vêtements de travail adaptés.

• Le port de chaussures anti-déra- pantes est recommandé pour les travaux en extérieur. ADanger dû à la sciure de bois !

• La sciure de certains bois (chêne, hêtre ou frêne, p. ex.) peut provo

quer un cancer en cas d'inhalation. Ne travailler dans des locaux fermés qu'avec un dispositif d'aspiration.

• Limiter au minimum la quantité de sciure de bois sur le lieu de travail : – Installer le dispositif d'aspiration – Remédier aux fuites du dispositif d'aspiration – Veiller à avoir une bonne aéra- tion. Un fonctionnement sans dispositif d'as- piration des copeaux n'est autorisé que dans les conditions suivantes : –en plein air, – pour des travaux de courte durée (max. 30 minutes) ; – avec un masque anti-poussière. ADanger dû à des modifica- tions apportées à l'appareil ou à l'emploi de pièces qui n'ont pas été contrôlées ni approuvées par le fa

• Utiliser uniquement des pièces de rechange validées par le fabricant. Cela concerne en particulier

– les lames de scie (numéros de commande : voir

Caractéristiques techniques ») ; – les dispositifs de sécurité (numé- ros de commande : voir liste des pièces de rechange).

• N'effectuer aucune modification sur les pièces de la machine. ADanger dû à un défaut de l'appareil

• Toujours entretenir l'appareil et les accessoires avec soin. Respecter les instructions de maintenance.

• Avant chaque mise en service, veil- ler à ce que l'appareil ne soit pas endommagé : avant de continuer à l'utiliser, vérifier soigneusement que les dispositifs de sécurité et de pro

tection ou les pièces légèrement en- dommagées fonctionnent de ma- nière irréprochable et conformément à leur usage. Vérifier que les pièces mobiles fonctionnent correctement et ne se bloquent pas. Toutes les pièces doivent être correctement installées et répondre à toutes les conditions afin d'assurer un fonc

tionnement parfait de l'appareil.

• Signaler les défauts et les erreurs immédiatement après leur constata

• Les dispositifs de protection ou les pièces détériorées sont à réparer ou à remplacer dans les règles de l'art par un atelier spécialisé et agréé. Faire remplacer les interrupteurs dé

fectueux par un atelier de service après-vente. Ne pas utiliser cet ap

pareil lorsque l'interrupteur ne fonc- tionne pas correctement. ADangers dus au bruit !

• Porter une protection acoustique.

• Veiller à ne pas tordre le coin à re- fendre. Un coin à refendre déformé enfonce la pièce latéralement contre la lame de scie. C'est une source de bruit.

• Utiliser des lames de scie bien affû- tées pour réduire le bruit et écono- miser de l’énergie. ADanger dû à des pièces ou des parties de pièces à usiner qui bloquent

2. Retirer la fiche de la prise d’alimen-

3. Porter des gants.

4. Éliminer le blocage avec un outil ap-

3.3 Symboles sur l'appareil

Informations sur la plaque signalétique

Symboles sur l'appareil 13 Constructeur 14 Numéro de série 15 Désignation de l'appareil 16 Caractéristiques du moteur (voir aussi « Caractéristiques techniques

17 Année de construction 18 Label CE – Le certificat de confor- mité atteste que cet appareil est conforme aux directives de l'UE 19 Symbole d'élimination – l'appareil peut être remis au fabricant pour être éliminé 20 Dimensions des lames de scie autorisées

3.4 Dispositifs de sécurité

Coin à refendre Le coin à refendre (27) empêche que la pièce ne soit saisie par les dents lors du mouvement ascendant, puis projetée contre l’utilisateur. Le coin à refendre correspond au dia- mètre de la lame de la scie indiqué dans les caractéristiques techniques et doit toujours être monté durant l'exploitation. Capot de protection Le capot de protection (28) prévient tout contact involontaire avec la lame de scie et empêche la projection de co

peaux. Le capot de protection correspond au diamètre de la lame de la scie indiqué dans les caractéristiques techniques et doit toujours être monté durant l'exploi

tation. Le capot de protection doit s’abaisser automatiquement et ne doit pas être bloqué dans une positon haute. Poussoir Le poussoir (29) prolonge la main et empêche de toucher la lame involontai- rement. Le poussoir doit toujours être utilisé lorsque l'écart entre la lame de scie et la butée parallèle est inférieur à 120 mm. Le poussoir doit être guidé selon un angle de 20° – 30° par rapport à la sur- face de la table de sciage. Le poussoir doit être remplacé s'il est endommagé. Poignée du bloc poussoir La poignée du bloc poussoir (31) se visse sur une planche adéquate (30). Elle permet de guider les pièces à usi- ner de petite taille de manière sûre. La planche doit avoir une longueur de 400 mm, une largeur minimale de 200 mm et une hauteur de 15 – 20 mm.. Le bloc poussoir doit être remplacé s'il est endommagé. – Hauteur de coupe ajustable en continu jusqu'à 140 mm. – Un relais de sous-tension empêche la remise en marche automatique de l'appareil lorsque le courant est réta

bli après une coupure. – Butée transversale – à angle réglabe ; – avec dispositif de coupe d'onglets

– Butée parallèle – avec deux surfaces profilées de différentes hauteurs pour l'adap- tation à des pièces plates ou hautes. – Profilé de butée à réglage en continu dans le sens longitudinal pour l'adaptation à la longueur de la pièce. – Réglage en continu dans le sens transversal pour l'adaptation à la largeur de la pièce. – Toutes les commandes importantes se trouvent à l'avant de l'appareil. – La rallonge de la table est incluse dans l'étendue de la livraison : – elle est bien vissée sur le bâti. – Construction robuste en tôle – très résistante et protégée durablement contre les risques de corrosion. – Le poussoir peut être fixé à portée de main sur la butée parallèle.

5.1 Interrupteur d'arrêt

d’urgence L’actionnement de l'interrupteur d'arrêt d’urgence (32) immobilise le plus rapi- dement possible la lame de la scie. L’interrupteur d'arrêt d’urgence ne doit être actionné que dans des situations d’urgence. Actionner immédiatement l’interrupteur d'arrêt d’urgence en cas de danger pour des personnes ou des biens.

5.2 Interrupteur de marche/

arrêt En fonction de l’exécution de votre ap- pareil, différents interrupteurs de marche/arrêt peuvent être montés. 21 Utiliser une protection acoustique 22 Utiliser une protection oculaire 23 Lire les instructions d'utilisation 24 Ne pas toucher la lame de scie 25 Mise en garde contre un endroit dangereux 26 Niveau de puissance sonore garanti

4. Propriétés particulières

5. Éléments de commande

• Mise en marche = enfoncer l'inter- rupteur vert (33).

• Arrêt = enfoncer l'interrupteur rouge (34). 3 Remarque : En cas de coupure de courant, un relais de sous-tension se déclenche. Cela évite que l'appareil ne redémarre lorsque le courant est rétabli. Pour réenclencher l'appareil, il faut à nou

veau actionner l'interrupteur vert. Variante 2

• Mise en marche = position |.

• Arrêt = position O. 3 Remarque : En cas de coupure de courant, un relais de sous-tension se déclenche. Cela évite que l'appareil ne redémarre lorsque le courant est rétabli. Vous de

vez remettre l’appareil en marche avant de l’utiliser.

5.3 Levier tournant pour

réglage en hauteur La hauteur de coupe de la lame de scie doit être adaptée à celle de la pièce à usiner au moyen du levier tournant (35).

5.4 Butées de pièces à usiner

La scie est équipée de deux butées de pièces à usiner :

• Butée transversale (pour coupes transversales) : Un dispositif de coupe d'onglets (36) est de plus intégré sur la butée transver- sale. L'angle des coupes d'onglet se règle en continu entre 0 et 45° sur l'échelle angulaire (37). Le levier de serrage (38) servant à bloquer doit toujours être bien serré pour le sciage avec butée trans- versale. 3 Remarque : L'écart entre le profilé de la butée trans- versale et la lame de scie a été réglé à l'usine et ne peut être modifié.

• Butée parallèle (pour coupes longi- tudinales) : Pour le sciage avec butée parallèle, le profilé de butée (39) doit avoir une posi- tion parallèle à la lame de scie. Pour le sciage avec butée parallèle, cette der- nière doit être arrêtée avec le levier de serrage (41). – Écrous à oreilles (45) pour fixer et desserrer le profilé de butée : Hauteur de la surface d'applique (42) : – pour scier des pièces hautes. Surface d'applique basse (43) : – pour scier des pièces plates ; Réglage longitudinal (44) : – adaptation de la butée parallèle à la longueur de la pièce ; L'écart entre la butée parallèle et la lame de scie peut être réglé à l'aide de l'échelle (40) estampée dans le plateau. Si le poussoir n'est pas nécessaire, il peut toujours être à portée de main en le fixant à la pince (46) sur le profilé de la butée parallèle. ADanger ! Les modifications apportées à la scie ou l'utilisation de pièces n'ayant été ni contrôlées, ni approuvées par le fabricant sont susceptibles de provoquer des dommages imprévi

sibles ! – N'utiliser que les pièces fournies avec l'appareil. – N'effectuer aucune modification sur les pièces de la machine. L'installation ne posera aucun pro- blème si l'on respecte les consignes suivantes

• Bien lire chaque étape avant de le réaliser.

• Préparer les pièces nécessaires à chaque étape de travail.

• Installer l'appareil sur une surface plane et stable.

• Compenser les irrégularités du sol ou les endroits glissants par des ma

tériaux adéquats afin d'aligner la surface de la table à l'horizontale. Contrôler ensuite la stabilité de l'ap

• La zone autour de la scie circulaire devrait être exempte d'obstacles et de possibilités de trébucher.

• Veiller à ce qu'il y ait assez de place pour manipuler de grandes pièces à usiner. Pour plus de stabilité, il est possible de visser l'appareil sur le plan de travail

1. Installer l'appareil assemblé sur un

lieu d'utilisation adapté et marquer les alésages.

2. Mettre l'appareil de côté et percer

des alésages dans le plan de travail.

3. Aligner l'appareil sur les alésages,

puis le visser au plan de travail. ADanger dû à la sciure de bois

Toujours brancher un dispositif d'aspiration sur la scie quand cette dernière doit fonctionner dans des locaux fermés.

6.2 Rallonge de table

3 Remarque : Les étais de la rallonge de la table doivent être bien vissés sur la table de sciage. Vissage de la rallonge de table

1. Introduire les bords relevés des

étais dans les fentes de l'entretoise à l'arrière de la scie et pousser vers l'extérieur.

2. Visser les étais sur l'entretoise en

utilisant pour chacun une vis hexagonale (48) et un écrou hexagonal (47). Serrage des assemblages par vis Vérifier les vissages sur l'appareil. Bien visser à la main les assemblages à l'aide d'un outil adapté. Tenir compte lors du serrage des vis de ce qui suit

– Après avoir serré les vis, l'appareil doit être bien à l'horizontale et stable. Alignement de la rallonge de table – Les surface de la rallonge de table et du plateau de la table de sciage doivent former une ligne. Rabattement de la rallonge de table

1. Desserrer et dévisser les vis

hexagonales (48) aux deux extrémi- tés des étais. Conserver les vis et les écrous.

2. Pousser les extrémités inférieures

des étais vers l'intérieur.

3. Décrocher les étais par en haut et

rabattre avec précaution la rallonge de table comme indiqué sur l'illustra

tion. Poser les étais de la rallonge de table sur les entretoises infé

6.3 Raccordement au secteur

Câble d'alimentation : – Poser le câble secteur de telle sorte qu'il ne gêne pas le travail et ne puisse pas être endommagé. – Protéger le cordon d'alimentation contre la chaleur, les liquides agres- sifs et les arêtes vives. – Relier l’appareil au réseau électrique par le biais d’une connexion enfi

chable appropriée. – N'utiliser comme câble de rallonge qu'un câble en caoutchouc avec une section transversale suffisante (voir

Caractéristiques techniques »). – Ne pas tirer sur le câble pour retirer la fiche de contact de la prise de courant. BTension électrique ! N'utiliser l'appareil que dans un en- vironnement sec. Ne connecter la scie qu'à une source d'alimentation respectant les conditions suivantes (consulter aus

si les « Caractéristiques techniques

– prises de courant installées, mises à la terre et contrôlées de manière ré- glementaire. – prises à courant triphasé avec conducteur neutre. – La tension et la fréquence secteur doivent correspondre aux indica

tions figurant sur la plaque signalé- tique de l'appareil. – Protection contre l'électrocution par un disjoncteur différentiel avec un courant de défaut de 30 mA. – Protection contre les courts-circuits par une protection du secteur (dis

positif de court-circuit) de 16 A maxi- mum. – Débrancher la fiche secteur de la prise de courant pour déconnecter l'appareil du réseau électrique. 3 Remarque : Veuillez vous adresser à votre entre- prise d'approvisionnement en électricité ou à votre électricien si vous n'êtes pas sûr que votre raccordement privé rem

3 Remarque : Des variations de tension peuvent ap- paraître lors de la mise en marche du moteur en raison du courant élevé de démarrage. Cela est p. ex. reconnais

sable à l'éclairage qui vacille briève- ment. Dans ce cas-là, le point de rac- cordement a une impédance secteur plus élevée que la valeur maximale re- commandée (voir Caractéristiques tech- niques). Veuillez vous adresser dans ce cas vous adresser à votre entreprise d'ap- provisionnement en électricité ou à votre électricien pour faire vérifier le point de raccordement. A Changement du sens de rota- tion ! Selon l'occupation de phase, il est possible que le moteur tourne dans le mauvais sens. Cela peut provo- quer la projection de la pièce de bois lorsqu'on essaie de la scier. Il faut, pour cette raison, contrôler le sens de rotation avant chaque nou

veau raccordement. Vérification du sens de rotation :

1. Monter l'appareil prêt au service et

le raccorder au secteur.

2. Mettre brièvement l'appareil sous

tension et le mettre immédiatement hors tension. 3 Remarque : Le bourdonnement après avoir éteint l'appareil est dû au déclenchement du frein-moteur électrique. Il ne s'agit pas d'un défaut de l'appareil

3. Observer le sens de rotation de la

lame de scie du côté gauche. La lame de scie doit tourner dans le sens horaire. Si la lame de scie tourne dans le sens anti-horaire

Changement du sens de rotation :

4. Débrancher l'appareil de sur le sec-

5. Enfoncer l'inverseur de phase dans

la fiche de l'appareil avec un tourne

vis et tourner de 180°. A Attention ! Ne pas tourner l'inverseur de phase directement sur les fiches de contact !

6.4 Le dispositif d'aspiration

des sciures ADanger ! La machine produit de la sciure de bois lors de l’usinage ; c’est pour- quoi elle doit être raccordée à un dispositif d'aspiration des sciures. Certaines sciures de bois (bois de chêne, de hêtre ou de frêne, par ex.) sont cancérigènes en cas d'inhala

tion. – Travaillez toujours avec un disposi- tif d'aspiration de sciures adapté dans les locaux fermés. – Utilisez également un masque anti- poussières, car toutes les sciures ne peuvent être collectées ou aspirées. – Un fonctionnement sans dispositif d'aspiration des sciures adapté est uniquement autorisé en plein air. Le dispositif d'aspiration des sciures doit remplir les conditions suivantes

– Il doit être adapté au diamètre de la tubulure d'aspiration des sciures (voir chapitre Accessoires li

vrables). Diamètre 100 mm ; –Débit d’air ≥460 m

/h ; – Dépression au niveau de la tubulure d'aspiration de la scie ≥530 Pa ; – Vitesse de l'air au niveau de la tubu- lure d'aspiration de la scie ≥20 m/ sec. Une tubulure d'aspiration des sciures est nécessaire pour le raccordement de la scie circulaire de chantier à un dispo- sitif d'aspiration des sciures (voir cha- pitre Accessoires livrables). Mettre le dispositif d'aspiration des sciures en marche avant de commencer le sciage. Respectez également les instructions d'utilisation du dispositif d'aspiration des sciures

ARisque d'accident ! La scie ne peut être manipulée que par une seule personne à la fois. Les autres personnes chargées de l'ali

mentation ou du prélèvement des pièces doivent se tenir à distance de la scie. Avant de commencer le travail, s'as- surer que les éléments suivants sont en parfait état

– câble et prise secteur ; – de l'interrupteur marche-arrêt ; – du coin à refendre ; –du capot de protection ; – des aides d'attaque (poussoir, poi- gnée et bloc poussoir). Utiliser un équipement de protection personnelle : – un masque anti-poussière ; – protection acoustique ; – lunettes de protection. Veiller à adopter une position de tra- vail correcte lors du sciage : – à l'avant, côté opérateur ; – face à la scie ; – à gauche du plan de la lame de scie ; – en cas d'utilisation à deux per- sonnes, la deuxième personne doit se tenir à distance de la scie. Utiliser pour le travail, selon les be- soins : – des porte-pièces adaptés lorsque les pièces risquent de tomber de la table après avoir été sciées

– un dispositif d’aspiration des co- peaux (accessoire). Erreurs typiques à éviter : – Ne jamais freiner la lame de scie en exerçant une pression latérale. Il y a risque de contrecoup.

– Pendant le sciage, toujours presser la pièce contre la table sans la coin

cer. Il y a risque de contrecoup. – Ne jamais scier plusieurs pièces à la fois - ne pas scier non plus de lots composés de plusieurs pièces indé

pendantes. Il existe un risque d’acci- dent lorsque des pièces sont saisies de manière incontrôlée par la lame de scie. cRisque de happage ! Ne jamais couper des pièces com- portant des cordes, des ficelles, des bandes, des câbles ou des fils ou qui renferment de telles matières. ARisque d'accident ! Ne pas tenter d'enlever les copeaux de la table de sciage tant que la lame de scie tourne. La lame de scie doit toujours se trouver en position de repos pour de tels travaux. 3 Remarque : Toujours veiller lorsque l'on scie à ce que le capot de protection recouvre la lame de scie et à ce que son bord avant inférieur repose sur la pièce à usiner.

7.1 Réglage de la hauteur de

coupe ADanger ! Les éléments ou les objets se trou- vant dans la plage de réglage peuvent être saisis par la lame en rotation ! Effectuer le réglage de la hauteur de coupe uniquement lorsque la lame de scie est immobile

ADanger ! Aucune autre personne ne doit se trouver dans la zone de danger pen

dant le réglage en hauteur. Tourner toujours le levier tournant à l’aide des deux mains. Cela diminue le risque de blessures et d’écrasement

La hauteur de coupe de la lame de scie doit être adaptée à celle de la pièce à usiner : la lame de scie doit dépasser d'au moins autant du plateau que la hauteur de la pièce à scier. Le bord infé

rieur avant du capot de protection doit recouvrir entièrement la pièce à usiner. Réglage de la hauteur de coupe

1. Faire tourner le levier tournant (49)

dans le sens anti-horaire jusqu'en butée, le maintenir et soulever ou abaisser la lame de scie. 3 Remarque : Pour compenser un jeu éventuel lors du réglage de la hauteur de coupe, amener toujours la lame de scie par le bas dans la position souhaitée.

7.2 Sciage avec butée paral-

lèle Le profilé de la butée parallèle doit être adapté à la pièce à scier. Adaptation de la butée parallèle à la hauteur de la pièce

1. Desserrer les écrous à oreilles (53)

et retirer le profilé de butée.

2. Suivant la hauteur de la pièce, mon-

ter la surface d'applique élevée (50) ou la basse (51).

3. Bloquer le profilé de butée avec les

écrous à oreilles (53).

4. Fixer la butée parallèle en position à

l'aide du levier de serrage (54). Adaptation de la butée parallèle à la longueur de la pièce

1. Desserrer les écrous à oreilles (53)

et retirer le profilé de butée.

2. Adapter le profilé de butée dans le

sens longitudinal (52) à la longueur de la pièce.

3. Bloquer le profilé de butée avec les

écrous à oreilles (53).

4. Fixer la butée parallèle en position à

l'aide du levier de serrage (54). Sciage avec butée parallèle

1. Placer la butée parallèle (57) par le

haut sur le rail de guidage (59) à l'avant de la scie.

2. Régler l'écart entre la butée parallèle

et la lame de scie à l'aide de l'échelle (56) estampée dans le pla- teau.

3. Fixer la butée parallèle en position à

l'aide du levier de serrage (58). ADanger ! Utiliser le poussoir lorsque l'écart entre la lame de scie et la butée pa- rallèle est inférieur à 120 mm. 3 Remarque : Lorsque le poussoir n'est pas utilisé, il peut être fixé avec la pince (55) sur le profilé de butée.

4. Régler la hauteur de coupe de la

5. Mettre le moteur en route.

6. Guider la pièce le long de la butée

parallèle jusqu'à la lame de scie et procéder au sciage en une seule opération.

7. Arrêter l'appareil si le travail ne doit

pas se poursuivre immédiatement. 3 Remarque : Si la butée parallèle n'est pas néces- saire, il est possible de l'accrocher à portée de main par son évidement (60) à la vis d'accrochage (61) sur le pied de table droit avant. Réglage de la butée parallèle pour la coupe longitudinale de bois massif

1. Régler l'extrémité arrière de la butée

parallèle (62) à la hauteur du milieu (64) entre arbre porte- lames (63) et le début de la lame de scie (65). A Attention ! Après chaque opération, faire pas- ser la pièce avec précaution entre la lame de scie et la butée parallèle avec le poussoir vers la zone arrière de la table de sciage et la retirer de là de sur la table. Réglage de la butée parallèle pour la coupe de plaques

1. Régler l'extrémité arrière de la butée

parallèle (66) sur la longueur maxi- male possible ou tout au moins sur la hauteur de l'arbre porte- lames (67). A Attention ! Après chaque opération, faire pas- ser la pièce avec précaution entre la lame de scie et la butée parallèle avec le poussoir vers la zone arrière de la table de sciage et la retirer de là de sur la table. Réglage de la butée parallèle comme butée en longueur pour coupes transversales Pour scier des pièces étroites, la butée parallèle peut être utilisée comme butée en longueur.

1. Rabattre la butée transversale (70)

2. Régler l'extrémité arrière de la butée

parallèle (68) sur la hauteur du dé- but de la lame de scie (69). ADanger ! Si la pièce se coince, elle peut être catapultée de manière incontrôlée. Régler la butée parallèle de manière à ce que les extrémités de la pièce n'aient aucun contact simultané avec la lame de scie et la butée pa

A Attention ! Après chaque opération, faire pas- ser la pièce avec précaution entre la lame de scie et la butée parallèle avec le poussoir vers la zone arrière de la table de sciage et la retirer de là de sur la table.

7.3 Sciage avec butée trans-

1. Rabattre la butée transversale sur la

2. Régler l'équerre de butée et bloquer

en position avec le levier de serrage (71). La butée transversale ne peut être déplacée que de 45° au plus pour les coupes d'onglet.

3. Régler la hauteur de coupe de la

4. Mettre le moteur en route.

5. Guider la pièce le long de la butée

transversale jusqu'à la lame de scie et procéder au sciage en une seule opération.

6. Arrêter l'appareil lorsque le travail ne

doit pas se poursuivre immédiate- ment. 3 Remarque : Si la butée transversale n'est pas né- cessaire, la rabattre vers le bas.

1. Scier du bois équarri quadratique ou

rectangulaire à la longueur désirée (voir « Sciage avec butée transversale » et « Sciage avec bu- tée parallèle »).

2. Presser fermement la pièce dans le

dispositif de coupe d'onglets (72).

3. Faire démarrer la machine.

ADanger ! Le risque de se blesser est plus éle- vé lorsque l'on coupe des onglets car l'on se trouve plus près de la lame de scie. Ne réaliser les opéra

tions suivantes qu'à l'aide du pous- soir.

4. Approcher lentement la butée trans-

versale avec la pièce jusqu'à la lame de scie et procéder au sciage en une seule opération.

5. Arrêter la machine et laisser la lame

6. Tirer la butée transversale vers l'ar-

rière et retirer la pièce.

• Avant la découpe, effectuer des es- sais de coupe sur des chutes du même type.

• Toujours placer la pièce à usiner sur la table de sciage de telle sorte qu'elle ne puisse pas se retourner ou vaciller (la face convexe d'une planche incurvée doit être tournée vers le haut, par exemple).

• Pour scier des pièces longues, utili- ser des porte-pièces adaptés, par exemple des supports à roulettes ou une table supplémentaire (voir

• Maintenir la surface des tables d'ap- pui dans un état propre ; nettoyer en particulier les dépôts de résine en appliquant un produit de nettoyage ou d'entretien adapté (accessoires). ADanger ! Débrancher la fiche secteur avant toute opération d'entretien ou de nettoyage. – Les travaux de maintenance et de réparation décrits dans ce chapitre doivent être exécutés uniquement par du personnel compétent. – Ne remplacer des pièces endomma- gées, en particulier les dispositifs de sécurité, que par des pièces origi- nales. Les pièces qui n'ont pas été contrôlées et autorisées par le fabri

cant peuvent occasionner des dom- mages imprévus. – Après chaque travail d’entretien ou de nettoyage, remettre en fonction tous les dispositifs de sécurité et les contrôler.

9.1 Changement de la lame

de scie ADanger ! Immédiatement après la coupe, la lame de scie peut encore être très chaude : risque de brûlures ! Laisser refroidir une lame de scie brûlante. Ne jamais utiliser de liquides inflam- mables pour nettoyer la lame de scie. Le risque de coupure existe égale- ment lorsque la lame est immobili- sée. Pour changer la lame de scie, porter toujours des gants. Lors de l'assemblage, il est impératif de tenir compte du sens de rotation de la lame de scie !

1. Abaisser entièrement la lame de

scie à l'aide de la manivelle.

2. Enlever le couvercle de

protection (74) sur le collecteur de copeaux. Pour ce faire : –Tourner la vis (73) dans le sens inverse des aiguilles d’une montre de 90° : le couvercle de protection (74) est desserré. Tirer le couvercle de protection vers la droite puis le retirer par le bas et le conserver.

8. Conseils et astuces

9. Maintenance et entretien

ADanger ! – Ne pas rallonger l’outil utilisé pour desserrer la lame de scie. – Ne pas frapper sur l'outil pour desserrer la vis de fixation.

3. Desserrer la vis de serrage (75) de

la fixation de la lame de scie avec une clé de serrage (filet à gauche !). Pour plus de stabilité, placer la clé plate sur le flasque extérieur de la lame de scie (77).

4. Retirer le flasque extérieur de la

lame de scie (77) et la lame de l'arbre porte-lame. Maintenir pour cela la lame.

5. Démonter la lame de scie de l'arbre

6. Nettoyer la lame de scie, son

flasque intérieur (76) et le flasque extérieur (77). ADanger ! Ne pas utiliser de détergents (pour enlever des dépôts de résine par exemple) susceptibles de détériorer les composants de l'appareil en mé

tal léger, car cela risquerait de com- promettre la solidité des pièces.

7. Monter la nouvelle lame (attention

au sens de rotation !). ADanger Utilisez uniquement des lames de scie adaptées et conformes à la norme EN 847-1 (voir

Caractéristiques techniques » – en cas d'utilisation de lames de scie inappropriées, endommagées ou dé- formées, la force centrifuge peut brusquement projeter les pièces. Il n’est pas possible d’utiliser : – des lames de scie dont le nombre de tours maximal indi

qué est inférieur à celui de l'arbre (voir « Caractéristiques techniques

– des lames de scie en acier forte- ment allié pour travaux rapides (HSS ou HS) ; – Lames présentant des dom- mages ou des déformations visibles

– des meules à tronçonner. ADanger ! – Utiliser uniquement des pièces d'origine pour monter la lame de scie. – Ne pas utiliser de bagues de réduction ; la lame de scie pour- rait se dévisser. – La lame doit être montée de ma- nière à tourner sans déséquilibre ni à-coups et sans se dévisser lors du fonctionnement.

8. Poser le flasque extérieur de la lame

de scie (77) (les deux tenon d'en- traînement sur le flasque extérieur doivent avoir prise dans les deux évidements de l'arbre porte-lame). ADanger ! – Ne pas rallonger l’outil utilisé pour serrer la lame. – Ne pas frapper sur l'outil pour serrer la vis.

9. Tourner la vis de serrage (75) de la

fixation de la lame de scie dans l'arbre porte-lame (filetage à gauche !) et bien serrer. Pour stabili- ser, placer la clé polygonale sur le flasque extérieur de la lame de scie (77).

10. Monter le couvercle de

protection (78) sur le collecteur de copeaux. Pour ce faire : – Mettre en place le couvercle de protection (79) à gauche, le pousser vers la droite et tourner la vis (78) dans le sens des ai- guilles d’une montre de 90° : le couvercle de protection est fixé.

9.2 Alignement du coin à

refendre 3 Remarque : L'alignement du coin à refendre sur la lame de la scie a déjà été réalisé à l'usine. Il est quand même nécessaire de contrôler leur écart et de les réaligner si nécessaire.

Étapes préliminaires pour aligner le coin à refendre :

1. Abaisser entièrement la lame de

scie à l'aide de la manivelle.

2. Enlever le couvercle de

protection (81) sur le collecteur de copeaux. Pour ce faire : –Tourner la vis (80) dans le sens inverse des aiguilles d’une montre de 90° : le couvercle de protection (81) est desserré. Tirer le couvercle de protection vers la droite puis le retirer par le bas et le conserver. Réglage de l'écart par rapport à la lame de scie : L'écart entre le bord extérieur de la lame de scie et le coin à refendre doit être compris entre 3 et 8 mm. Le coin à refendre doit dépasser de la table d'au moins autant que la lame de scie.

1. Desserrer l'écrou Keps (82) sur la

fixation du coin à refendre d'un tour.

2. Ajuster le coin à refendre à distance

3. Ajuster la hauteur du coin à refendre

sur celle de lame de la scie 3 Remarque : Veiller lors du serrage de l'écrou Keps à ce que les deux tenons (83) s'enfoncent dans la fixation du coin à refendre sur le pendant de cette dernière.

4. Visser fermement l'écrou KEPS.

Replacer la lame de scie à la hauteur désirée une fois alignée et monter le couvercle de protection et le collecteur de copeaux.

9.3 Graissage du dispositif

de réglage en hauteur de la lame de scie

1. Faire tourner le levier tournant (85)

dans le sens anti-horaire jusqu'en butée, le maintenir et soulever jusqu'en position maximale.

2. Graisser les surfaces de glissement

du réglage en hauteur (84) et re- monter et abaisser plusieurs fois la lame de scie pour bien répartir le la graisse.

9.4 Entreposage de l'appareil

ADanger ! Entreposez l’appareil de telle sorte : – qu'il ne puisse pas être mis en marche par des personnes non autorisées et – que personne ne risque de se blesser. A Attention ! Ne jamais entreposer l'appareil en plein air ou dans un endroit humide sans protection.

Avant chaque mise en marche – Contrôle visuel que l'écart entre la lame de scie et le coin à refendre est compris entre 3 mm et 8 mm. – Contrôle visuel que la lame de scie et le lame d'écartement forment une ligne. – Vérifier si le câble d'alimentation et la fiche secteur ne sont pas endom

magés. Faire remplacer les pièces défectueuses par un électricien. A chaque mise hors tension Contrôler si la rotation par inertie de la lame de scie dure plus de 10 secondes. S'adresser à un atelier spécialisé si la rotation par inertie dure plus longtemps

Tous les jours – Vérifier si l'interrupteur d'arrêt d’urgence (86) fonctionne correcte- ment. Ne jamais utiliser un appareil dont l'interrupteur d'arrêt d’urgence est défectueux. Faire réparer un in

terrupteur d'arrêt d’urgence défec- tueux par un électricien. 1 fois par mois (en cas d'utilisation quotidienne) – Enlever les sciures avec un aspira- teur ou un pinceau. – Huiler le guidage de la butée trans- versale. – Graisser le dispositif à levier du ré- glage en hauteur (voir 9.3). Toutes les 300 heures de fonctionne- ment Contrôler toutes les vis et, le cas échéant, les resserrer.

Abaisser entièrement la lame de scie.

• Enlever ou bloquer les pièces rap- portées (butées de longueur et pa- rallèle, chariot coulissant, rallonge de table).

• Lors du transport, ne pas tenir l’ap- pareil au niveau du levier tournant (réglage en hauteur de la lame de la scie).

• Pour toute expédition, utiliser si pos- sible l’emballage d’origine. Transpo rt par gr ue Utiliser les oreilles de levage rabat- tables vers le haut de la table de sciage pour le Transport par grue. ADanger ! Les pièces mobiles telles que butée parallèle, clé polygonale p. ex. peuvent se desserrer et tomber lors d'une transport par grue. Enlever ou bloquer les pièces mo- biles ou lâches avant le transport. Les accessoires suivants sont dispo- nibles chez votre revendeur pour effec- tuer certains types de travaux – les ac- cessoires sont illustrés sur la dernière page de couverture : A Manchon d'aspiration des copeaux diamètre 100 mm, pour raccorder la scie de chantier sur un dispositif d'aspiration de la sciure. B Spray d'entretien Pour éliminer la résine et entretenir les surfaces métalliques. C Support à roulettes RS 420 D Lame de scie HM 450 × 3,8 × 30 66 dents alternées pour bois mas- sif, délignage et mise à longueur. E Lame de scie HM 450 × 3,5 × 30 32 dents plates chanfreinées pour les conditions d'utilisation difficiles, bois de construction, planches de coffrage, restes de béton, béton ex

pansé, panneaux de particules ADanger ! Faire réparer l’outil électrique par du personnel qualifié et uniquement avec des pièces de rechange identiques. Cela assure le maintien de la sécurité de l’outil électrique. Pour toute réparation sur un outil Meta- bo, contactez le représentant Metabo. Voir les adresses sur www.meta- bo.com. Les listes des pièces détachées peuvent être téléchargées sur www.me

tabo.com. Le matériel d'emballage de la machine est recyclable à 100 %. Les outils et les accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières pre

mières et de matières plastiques précieuses qui peuvent être également recyclées. Les présentes instructions ont été impri- mées sur papier blanchi sans chlore. ADanger ! Avant d'éliminer une panne :

1. Mettre l'appareil hors tension.

2. Retirer la fiche de la prise au sec-

3. Attendre que la lame se soit im-

mobilisée. Après chaque intervention, remettre tous les dispositifs de sécurité en service et les contrôler. Le moteur ne tourne pas : Le relais de sous-tension s'est déclen- ché à la suite d'une chute de tension transitoire. – Remettre en marche. Pas de tension d'alimentation : – Contrôler le câble, la prise et le fu- sible. Surchauffe du moteur due p. ex. à l'utili- sation d'une lame de scie émoussée ou à un encombrement de copeaux dans le bâti de l'appareil : – éliminer la source de la panne, lais- ser refroidir quelques minutes, puis remettre en marche. Le moteur dispose d'une tension d'ali- mentation trop faible : – utiliser un câble plus court ou de section supérieure (≥ 2,5 mm

– Laisser contrôler l'alimentation élec- trique par un électricien. La puissance de la scie diminue Lame de scie émoussée (la lame ou la pièce présentent éventuellement des traces de brûlure en surface)

– remplacer la lame de scie (voir cha- pitre « Maintenance et entretien »). Bouchons de copeaux Pas de dispositif d'aspiration raccordé ou pas assez puissant : – Raccorder un manchon d'aspiration des copeaux (voir « Accessoires disponibles ») et le dispositif d'aspi- ration ou – augmenter la puissance d'aspiration du dispositif d'aspiration. Mauvaise mobilité du levier tour- nant pour réglage en hauteur de la lame de scie Le dispositif à levier de réglage en hau- teur de la scie est enduit de résine : – Nettoyer le dispositif à levier de ré- glage en hauteur et le huiler avec un spray de nettoyage et d'entretien (voir « Accessoires disponibles » (voir chapitre « Maintenance et entretien »).

14. Problèmes et pannesFRANÇAIS

15. Caractéristiques techniques

Tension V 400 / (3~ 50 Hz) Courant nominal A 7,5 Protection par fusibles min. A 16 Type de protection IP 54 Régime moteur min

Puissance moteur Puissance consommée P

Impédance maximale du secteur

Ohm 5,5 kW S6 40 % 3,2 kW S1 100 % 0,25 Vitesse de coupe lame de scie (env.) m/s 66 Épaisseur du couteau diviseur mm 3,0 Lame de scie diamètre de la lame de scie (extérieur) Perforation de la lame de scie (intérieure) Largeur de coupe Épaisseur max. du corps de base de la lame de scie

> 3,2 ≤ 2,8 Hauteur de coupe mm 140 Dimensions Longueur table de sciage Largeur table de sciage Longueur rallonge de table Largeur rallonge de table Hauteur (table de sciage) Hauteur (au total)

Poids total approximatif kg 102 Niveau de puissance sonore garanti selon

Niveau sonore selon DIN EN ISO 19085-10* Méthode de mesure : sous charge Pression acoustique à l'oreille de l'opérateur Incertitude K dB (A) dB (A) dB (A)

• Les valeurs indiquées correspondent aux émissions et ne représentent pas nécessairement des valeurs sûres sur le poste de travail. Bien qu'il y ait une corrélation entre les niveaux d'émission et de nuisance, ces chiffres ne permettent pas de savoir de manière fiable si des précautions supplémentaires sont nécessaires ou non. Différents facteurs peuvent influer sur le niveau réel de nuisance sur le poste de travail, par exemple les caractéristiques du local de travail et la présence d'autres sources sonores, c'est-à-dire le nombre de machines et d'opérations effectuées à proximité. Les valeurs admissibles sur le poste de travail peuvent également varier d'un pays à l'autre. Les informations fournies permettent toutefois à l'utilisateur de mieux estimer les dangers et les risques.ITALIANO
