ZHRN642K - Cuisinière ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Marque	Zanussi
Modèle	ZHRN642K
Type de produit	Table de cuisson vitrocéramique à zones radiants
Nombre de zones de cuisson	4
Alimentation électrique	220-240 V / 400 V 2N, 50-60 Hz
Puissance totale	6,4 kW
Diamètres des zones	Avant gauche 21,0 cm, Arrière gauche 14,5 cm, Avant droite 14,5 cm, Arrière droite 18,0 cm
Puissances des zones (max)	Avant gauche 750/2200 W, Arrière gauche 1200 W, Avant droite 1200 W, Arrière droite 1800 W
Consommation d'énergie (EC electric hob)	191,9 Wh/kg
Fonctions principales	Arrêt automatique, sécurité enfants, indicateur de chaleur résiduelle, circuits extérieurs réglables
Dispositif de sécurité enfants	Oui (verrouillage tactile)
Arrêt automatique	Oui (selon niveau de cuisson de 1,5 à 6 h)
Type de commande	Touches sensitives
Nettoyage	Nettoyant spécial vitrocéramique et racloir
Indice de réparabilité	Non spécifié
Poids	Environ 9 kg (estimation)
Dimensions (L x P x H)	Environ 58 x 51 x 5 cm (estimation)

FOIRE AUX QUESTIONS - ZHRN642K ZANUSSI

Comment activer le dispositif de sécurité enfants ?

Allumez la table de cuisson avec la touche Marche/Arrêt, puis sans sélectionner de niveau, appuyez simultanément sur les deux touches avant gauche et droite pendant 4 secondes. L s'affiche. Éteignez ensuite la table.

Que faire si la table de cuisson ne s'allume pas ?

Vérifiez que la table est correctement branchée et que le fusible n'a pas disjoncté. Si le problème persiste, contactez un électricien qualifié.

Comment nettoyer la surface vitrocéramique ?

Utilisez un racloir spécial pour enlever les résidus brûlés immédiatement, puis nettoyez avec un chiffon humide et un détergent non abrasif. Pour les traces de calcaire, utilisez une solution d'eau et vinaigre.

Que signifie l'affichage 'E' suivi d'un chiffre ?

Un défaut de fonctionnement est détecté. Éteignez la table et rallumez-la après 30 secondes. Si l'erreur persiste, débranchez et contactez le service après-vente.

Comment utiliser les circuits extérieurs d'une zone de cuisson ?

Appuyez sur la touche ⭕ correspondante pour activer ou désactiver le circuit extérieur. Le voyant s'allume lorsque le circuit est actif.

La table de cuisson s'éteint toute seule, pourquoi ?

L'arrêt automatique est activé si aucune zone n'est utilisée ou si le niveau n'est pas modifié pendant une certaine durée. Cela peut aussi se produire si un objet est posé sur les commandes.

Quel type de récipient utiliser ?

Utilisez des récipients à fond plat et épais, de diamètre adapté à la zone. Évitez les récipients en fonte ou à fond rugueux qui pourraient rayer la surface.

Comment désactiver le verrouillage enfants temporairement ?

Allumez la table, puis appuyez simultanément sur les deux touches avant pendant 4 secondes. L s'éteint et vous pouvez régler le niveau dans les 10 secondes suivantes.

Pourquoi le voyant de chaleur résiduelle ne s'allume-t-il pas ?

Si la zone a chauffé très peu de temps, elle peut ne pas être assez chaude. Si elle est chaude mais le voyant reste éteint, le capteur est peut-être défectueux. Contactez le service après-vente.

Où trouver la plaque signalétique ?

La plaque signalétique se trouve en bas de la table de cuisson. Elle indique le modèle, le PNC, la tension et la puissance.

MODE D'EMPLOI ZHRN642K ZANUSSI

FR Notice d'utilisation | Table de cuisson 68

9.1 Plaque de caractéristiques

Modèle ZHRN642K PNC 949 492 407 00

Type 60 HAD 03 AO 220 - 240 V / 400 V 2N 50 - 60 Hz

Fabriqué en Roumanie

Numéro de série 6.4 kW

ZANUSSI

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

Sous réserve de modifications.

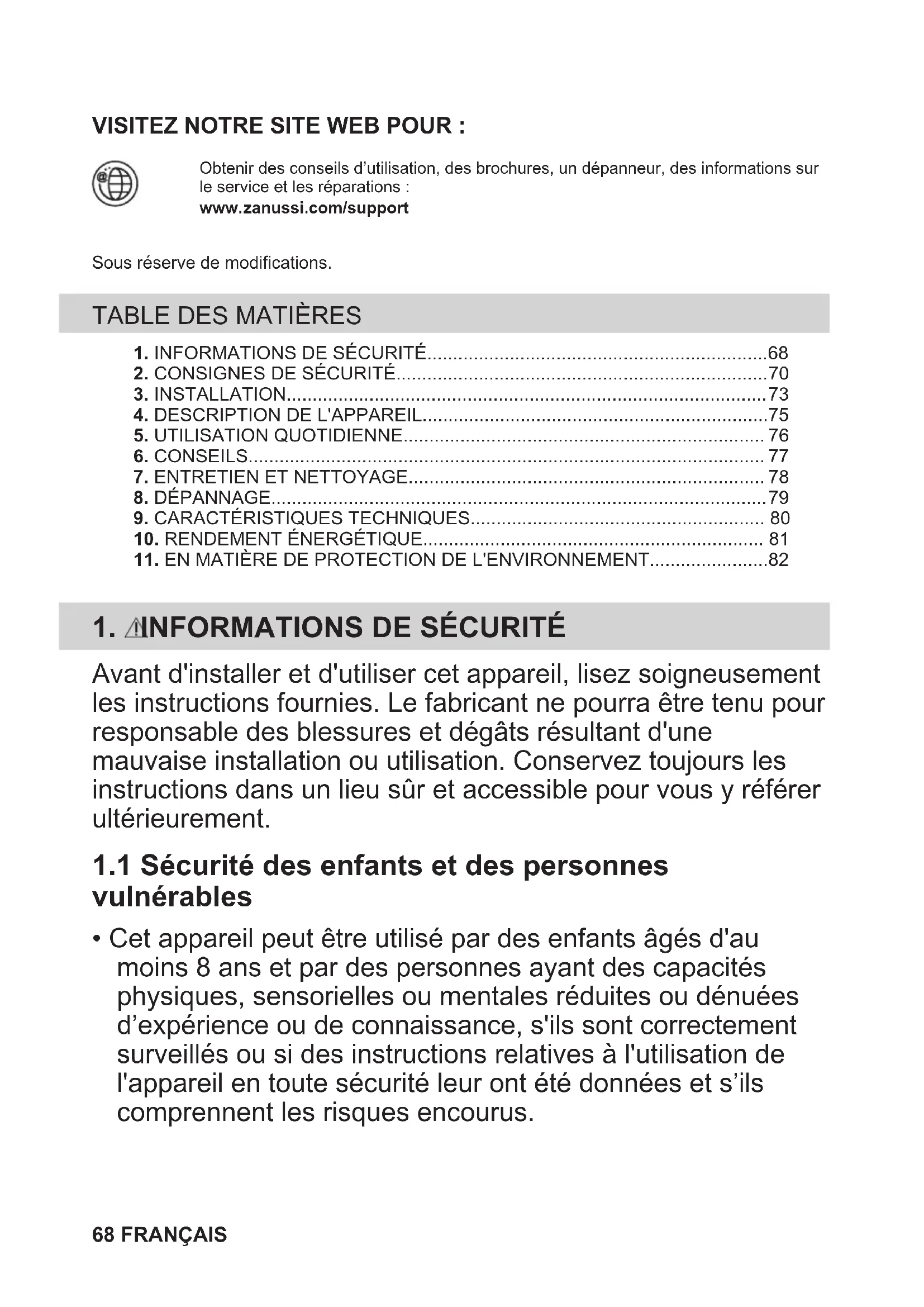

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ 68
2. CONSIGNES DE SÉCURITÉ 70
3. INSTALLATION 73 4. DESCRIPTION DE L'APPAREIL 75
4. UTILISATION QUOTIDIENNE 76
5. CONSEILS 77
6. ENTRETIEN ET NETTOYAGE 78 8. DÉPANNAGE 79 9. CARACTÉRISTIQUES TECHNIQUES 80
7. RENDEMENT ÉNERGÉTIQUE 81
8. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 82

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et des dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• AVERTISSEMENT : Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes en cours d'utilisation.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si la surface vitrocéramique / en verre est fissurée, éteignez l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, contactez le service après-vente/agréé.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT !

L'appareil doit être installé uniquement par un professionnel qualifié.

AVERTISSEMENT !

Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que l'humidité cause des gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation sous l'appareil pour en bloquer l'accès. Ce panneau peut être en contreplaqué, provenir d'un autre meuble de cuisine, et doit être composé d'un matériau non inflammable.
• Le panneau de séparation doit couvrir entièrement l'espace sous la table de cuisson.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié. L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché. Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominales de l'alimentation secteur. Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation s'emmêler. Assurez-vous qu'une protection anti-électrocution est installée.
• Utilisez un collier anti-traction sur le câble. Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• N'utilisez pas d'adaptateurs multiprise et de rallonges.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez notre service après-vente/agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit comporter un dispositif d'isolement qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

2.3 Utilisation

AVERTISSEMENT !

Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
• Cet appareil est exclusivement destiné à une utilisation domestique.
• Ne modifiez pas les caractéristiques de cet appareil. Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution. Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

AVERTISSEMENT !

Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée. L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT !

Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.
• Ne laissez pas le contenu des récipients s'évaporer entièrement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été créé, à des fins de chauffage par exemple.

2.4 Entretien et Nettoyage

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Mettez à l'arrêt l'appareil et laissez-le refroidir avant de le nettoyer.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

2.5 Service

• Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine.
• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série

3.2 Tables de cuisson intégrées

Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptés.

3.3 Câble d'alimentation

• La table de cuisson est fournie avec un câble d'alimentation.
• Pour remplacer le câble d'alimentation endommagé, utilisez le type de câble suivant : H05V2V2-F qui doit supporter une température minimale de 90 °C. Contactez votre service après-vente.

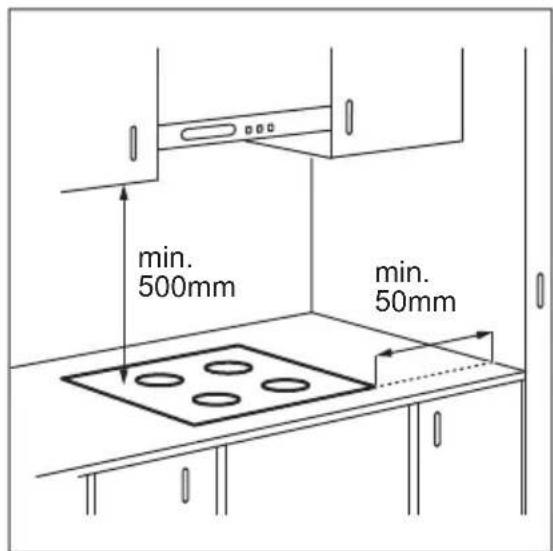

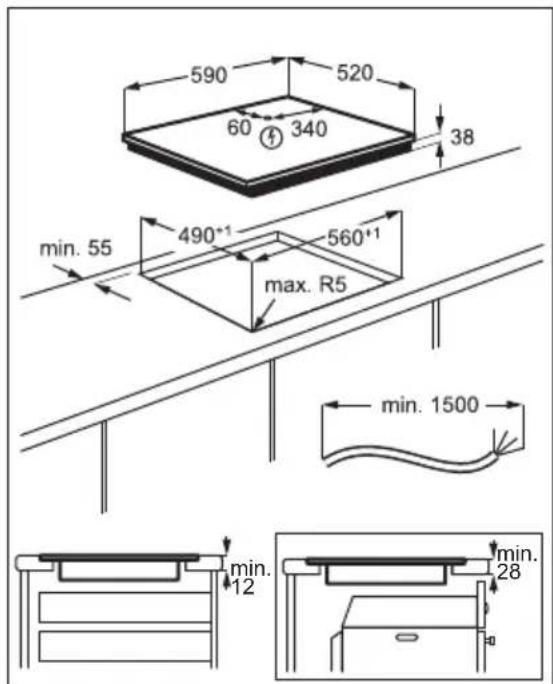

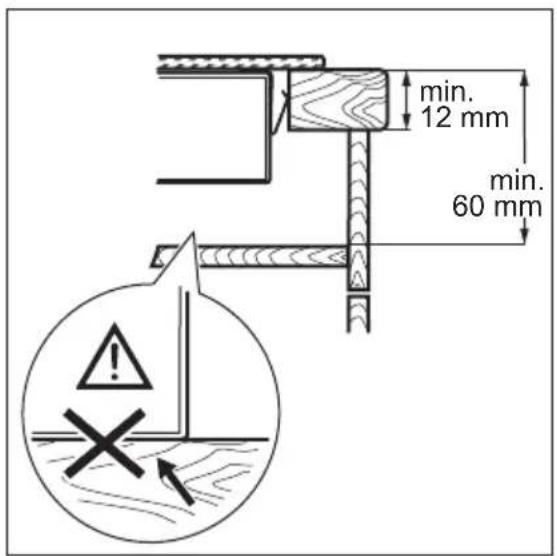

3.4 Assemblage

Si vous installez la table de cuisson sous une hotte, reportez-vous aux instructions d'installation de la hotte pour connaître la distance minimale nécessaire entre les appareils.

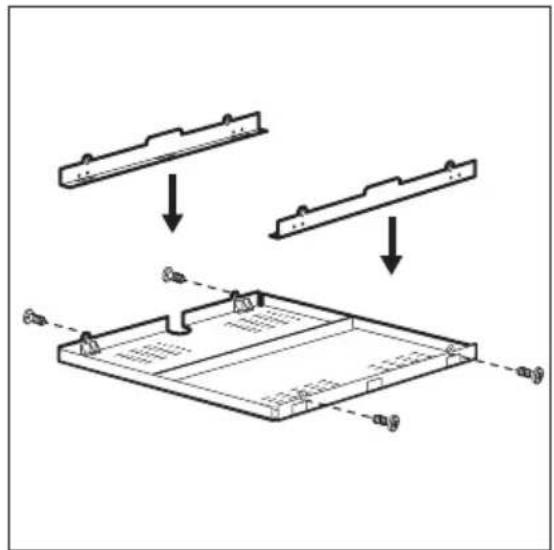

3.5 Enceinte de protection

Si vous utilisez une enceinte de protection (accessoire supplémentaire), le fond de protection installé directement sous la table de cuisson n'est plus nécessaire. L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre revendeur local.

i

Vous ne pouvez pas utiliser l'enceinte de protection si vous installez la table de cuisson au-dessus d'un four.

4. DESCRIPTION DE L'APPAREIL

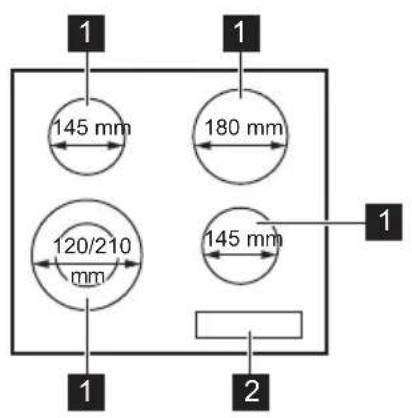

4.1 Description de la table de cuisson

Zone de cuisson 2 Bandeau de commande

4.2 Description du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Touchesensitive	Fonction Commentaire
1	①	MARCHE / ARRÊT Pour allumer et éteindre la table de cuisson.
2	◎	- Pour activer ou désactiver le circuit extérieur de la zone de cuisson.
3	- Indicateur du niveau de cuisson Pour indiquer le niveau de cuisson.
4	+/-	- Pour sélectionner un niveau de cuisson.

4.3 Affichage du niveau de cuisson

Afficheur Description
Ø	La zone de cuisson est désactivée.
Ø-Ø	La zone de cuisson est activée.
E + chiffre	Une anomalie de fonctionnement s'est produit.
H	Une zone de cuisson est encore chaude (chaleur résiduelle).
L	Dispositif de sécurité infant est activée.
-	Arrêt automatique est activé.

4.4 Indicateur de chaleur résiduelle

AVERTISSEMENT !

Il y a risque de brûlures par la chaleur résiduelle.

Les voyants indiquent le niveau de chaleur résiduelle des zones de cuisson que vous utilisez actuellement. Les voyants des zones voisines peuvent également s'allumer, même si vous ne les utilisez pas.

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT !

Reportez-vous aux chapitres concernant la sécurité.

5.1 Activation et désactivation

Appuyez sur pendant 1 seconde pour activer ou désactiver la table de cuisson.

5.2 Arrêt automatique

Cette fonction arrête la table de cuisson automatiquement si :

• toutes les zones de cuisson sont désactivées,
• vous ne réglez pas le niveau de cuisson après avoir allumé la table de cuisson,
• vous avez renversé quelque chose ou placé un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit et la table de cuisson s'éteint. Enlevez l'objet ou nettoyez le bandeau de commande.
• vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, - s'allume et la table de cuisson s'éteint. La relation entre le niveau de cuisson et la durée après laquelle la table de cuisson s'éteint :

Niveau de cuisson - La table de cuisson s'éteint au bout de

1-2 : 6 heures, 3-4 : 5 heures, 5 : 4 heures, 6-9 : 1,5 heure

5.3 Niveau de cuisson

Appuyez sur pour augmenter le niveau de cuisson. Appuyez sur pour diminuer le niveau de cuisson. Appuyez simultanément sur et pour désactiver la zone de cuisson.

5.4 Activation et désactivation des circuits extérieurs

Vous pouvez ajuster la surface de cuisson à la dimension de votre ustensile de cuisine.

Utilisez la touche sensitive :

Pour activer le circuit extérieur : appuyez sur la touche sensitive. Le voyant s'allume.

Pour désactiver le circuit extérieur : appuyez sur la touche sensitive jusqu'à ce que le voyant s'éteigne.

5.5 Dispositif de sécurité enfant

Cette fonction permet d'éviter une utilisation involontaire de la table de cuisson.

Pour lancer la fonction : allumez la table de cuisson en appuyant sur ①. Ne sélectionnez pas de réglage de niveau de cuisson.

Appuyez simultanément sur les deux zones de cuisson avant pendant 4 secondes.

s'allume. Éteignez la table de cuisson en appuyant sur ①.

Pour arrêter la fonction : allumez la table de cuisson en appuyant sur ①. Ne sélectionnez pas de réglage de niveau de cuisson.

Appuyez simultanément sur les deux zones de cuisson avant pendant 4 secondes.

s'allume. Éteignez la table de cuisson en appuyant sur ①.

Pour suspendre la fonction le temps d'une cuisson : allumez la table de cuisson en appuyant sur ①. ⑤ s'allume. Appuyez simultanément sur les deux zones de cuisson avant pendant 4 secondes. Réglez le niveau de cuisson dans les

10 secondes qui suivent. Vous pouvez utiliser la table de cuisson. Lorsque vous éteignez la table de cuisson avec ①, la fonction est de nouveau activée.

6. CONSEILS

AVERTISSEMENT !

Reportez-vous aux chapitres concernant la sécurité.

6.1 Récipients de cuisson

• Le fond du récipient de cuisson doit être aussi plat et épais que possible. Assurez-vous que le fond du récipient est propre avant de le placer sur la surface de la table de cuisson.
• Afin d'éviter les rayures, ne faites pas glisser et ne frottez pas le récipient sur la surface vitrocéramique.

Les récipients de cuisson avec un fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocéramique.

6.2 Exemples de cuisson

Les données du tableau sont fournies à titre indicatif uniquement.

Niveau de cuisson	Utilisation : Durée	Conseils
	(min)
1 Conserver les alimentés cuits au chaud. au besoin Placez un couvercle sur le récipient.
1 - 2 Sauce hollandaise, faire fondre : beur-re, chocolat, gélatine.	5 - 25 Mélangez de temps en temps.
1 - 2 Solidifier : omelettes, oeufs cocotte. 10 - 40 Couvrez pendant la cuisson.
2 - 3 Faire moyen des plats à base de riz et de laitage, réchauffer des plats cuisi-nés.		25 - 50 Ajoutez au moins deux fois plus d'eau que de riz. Remuez les plats à base de lait durant la cuisson.
3 - 4 Cuire à la vapeur des légumes, du poisson et de la vande.		20 - 45 Ajoutez quelques cuillerées à soupe de liquide.
4 - 5 Cuire des pommes de terre à la va-peur.		20 - 60 Utilisez 1¼ l'eau max. pour 750 g de pommes de terre.
4 - 5 Cuire de grandes quantités d'aliments, des ragoûts et des soupes.		60 - 150 Ajoutez jusqu'à 3 litres de liquide, plus les ingrédients.
6 - 7 Faire revenir : escalopes, cordons bleus de veau, côtelettes, rissollettes, saucisses, foie, roux, øeufs, crépes, beignets.		au besoin Retournez à la moitié du temps.
7 - 8 Cuisson à température élevé des pommes de terre rissolées, fillets, steaks.		5 - 15 Retournez à la moitié du temps.
9 Faire bouillir de l'eau, cuire des pâtes, griller de la vande (goulasch, boeuf braisé), cuire des frites.

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation. Utilisez toujours un récipient dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson. Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson. Utilisez un racloir spécial pour la vitre.

7.2 Nettoyage de la table de cuisson

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et

les aliments contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux. Pour retirer les décolorations métalliques brillantes : utilisez une solution d'eau additionnée de vinaigre et nettoyez la surface vitrée avec un chiffon.

8. DÉPANNAGE

AVERTISSEMENT !

Reportez-vous aux chapitres concernant la sécurité.

8.1 Que faire si...

Problème Cause possible Solution
Vous ne pouvez pas allumer la table de cisson ni la faire fonctionner.	La table de cisson n'est pas branche à une source d'alimentation électrique ou le branchement est incorrect.	Vérifiez que la table de cisson est correctement branchée à une source d'alimentation électrique.
Le fusible a disjoncté. Assurez-vous que le fusible est lacao-		se du dysfonctionnement. Si les fusi-bles disjonctent de manière répétée, faites appel à un électricien qualifié.
Vous ne réglez pas le niveau de cisson dans les 10 secondes.		Allumez de nouveau la table de cis-son et réglez le niveau de cisson en moins de 10 secondes.
Vous avez appuyé sur plusieurs tou-ches sensitives en même temps.		Appuyez sur une seule touche sensiti-ve.
Il y a de l'eau ou des taches de graisse sur leibandau de commande.		Nettoyez leibandau de commande.
Un signal sonore retentit et la table de cisson s'éteint. Un signal sonore retentit lorsque la table de cisson est éteinte.		Retirez l'objet des touches sensitives.
La table de cisson s'éteint. Vous avez posé quelque chose sur la touche sensitive ①		Retirez l'objet de la touche sensitive.
Le voyageant de chaleur résiduelle ne s'allume pas.	La zone de cisson n'est pas chaude parc qu'elle n'a fonctionné que peu de temps ou le capteur est en-dommagé.	Si la zone a eu assez de temps pourCHAuffer, faites appel à un service après-vente agréé.
Impossible d'activer le circuit ex-terieur.	Activez d'abord le circuit interieur en	modifiant le niveau de puissance.
Il y a une zoneASFobre sur la zone multiple.	Il est normal qu'il y ait une zoneASFobre sur la zone multiple.
Les touches sensitives devien- nent chaudes.	Le récipient est trop grand ou vous le placez trop pres des commandes.	Placez les récipients de grandeaille sur les zones de cisson arrêté, si possible.
L's'affiche.	Dispositif de sécurité infant est acti- vé.	Reportez-vous au chapitre « Utilisation quotidienne ».

Problème Cause possible Solution

et un chiffre s'affichent.

Une erreur s'est produite dans la table de cuisson.

Éteignez la table de cuisson et rallumez-la au bout de 30 secondes. Si le message s'affiche à nouveau, débranchez la table de cuisson de la prise électrique. Au bout de 30 secondes, rebranchez la table de cuisson. Si le problème persiste, contactez le service après-vente agréé.

Un bip constant se déclenche. Le branchement électrique est incorrect.

Débranchez l'appareil de l'alimentation électrique. Demandez à un électricien qualifié de vérifier l'installation.

s'affiche.

Il manque la seconde phase de l'alimentation électrique.

Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique. Retirez le fusible, attendez une minute, et replacez le fusible.

8.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Donnez également la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la surface en verre) et le message d'erreur.

qui s'affiche. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

9. CARACTÉRISTIQUES TECHNIQUES

9.1 Plaque signalétique

Modèle ZHRN642K PNC 949 492 407 00

Type 60 HAD 03 AO 220 - 240 V / 400 V 2N, 50 - 60 Hz

Fabriqué en Roumanie

Numéro de série. 6.4 kW

ZANUSSI

9.2 Spécification des zones de cuisson

Zone de cuisson

Puissance nominale (niveau de cuisson max.) [W]

Diamètre de la zone de cuisson [mm]

Avant gauche 750/2200 120/210

Arrière gauche 1200 145

Zone de cuisson	Puisance nominale (niveau de cuisson max.) [W]	Diamètre de la zone de cuisson [mm]
Avant droite 1200 145
Arrière droite 1800 180

Pour des résultats de cuisson optimaux, utilisez des récipients qui ne dépassent pas le diamètre de la zone de cuisson.

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations sur le produit conformément à la norme EU 66/2014, valable pour le marché européen uniquement.

Identification du modele ZHRN642K
Type de table de cuisson Table de cuisson intégrée
Nombre de zones de cuisson 4
Technologie de chauffage Chauffage par rayonne-
		ment
Diamètre des zones de cuisson circulaires (Ø) Avant gauche	Arrière gauche	21,0 cm
		14,5 cm
	Avant droite	14,5 cm
	Arrière droite	18,0 cm
Consommation d'énergie selon la zone de cuisson(EC electric cooking)	Avant gauche	200,1 Wh / kg
	Arrière gauche	188,0 Wh / kg
	Avant droite	188,0 Wh / kg
	Arrière droite	191,6 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob) 191,9 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances.

10.2 Économie d'énergie

Vous pouvez économiser de l'énergie au quotidien en suivant les conseils suivants.

• Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.
• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
• Activez toujours la zone de cuisson après avoir posé le récipient dessus.
• Le fond du récipient doit avoir le même diamètre que la zone de cuisson.
• Placez les plus petits récipients sur les plus petites zones de cuisson.
• Posez directement le récipient au centre de la zone de cuisson.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils

portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Concerne la France uniquement :

FR

Cet appareil, ses accessoires et cordons se recyclent

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

VISITEZ NOTRE SITE WEB POUR :

3.3 Câble de connexion
