Merkki	Zanussi
Malli	ZHRN642K
Tuotetyyppi	Keraaminen liesi säteilylämmitysvyöhykkeillä
Keittoalueiden lukumäärä	4
Sähkönsyöttö	220-240 V / 400 V 2N, 50-60 Hz
Kokonaisteho	6,4 kW
Vyöhykkeiden halkaisijat	Vasen etu 21,0 cm, Vasen taka 14,5 cm, Oikea etu 14,5 cm, Oikea taka 18,0 cm
Vyöhykkeiden tehot (max)	Vasen etu 750/2200 W, Vasen taka 1200 W, Oikea etu 1200 W, Oikea taka 1800 W
Energiankulutus (EC sähköliesi)	191,9 Wh/kg
Päätoiminnot	Automaattinen sammutus, lapsilukko, jälkilämmön merkkivalo, säädettävät ulkopiirit
Lapsilukituslaite	Kyllä (kosketuslukitus)
Automaattinen sammutus	Kyllä (keittotason mukaan 1,5–6 h)
Ohjaustyyppi	Kosketuspainikkeet
Puhdistus	Erityinen keraamisen tason puhdistusaine ja kaavin
Korjattavuusindeksi	Ei määritelty
Paino	Noin 9 kg (arvio)
Mitat (L x S x K)	Noin 58 x 51 x 5 cm (arvio)

Usein kysytyt kysymykset - ZHRN642K ZANUSSI

Miten lapsilukko aktivoidaan?

Sytytä liesi Käynnistys/Sammutus-painikkeella, älä valitse tehotasoa, paina samanaikaisesti vasenta etu- ja oikeaa etupainiketta 4 sekunnin ajan. L ilmestyy. Sammuta sitten liesi.

Mitä tehdä, jos liesi ei syty?

Tarkista, että liesi on kunnolla kytketty ja että sulake ei ole palanut. Jos ongelma jatkuu, ota yhteyttä pätevään sähköasentajaan.

Miten keraaminen pinta puhdistetaan?

Käytä erityistä kaavinta palaneiden jäämien poistamiseen heti, puhdista sitten kostealla liinalla ja hankaamattomalla pesuaineella. Kalkkijälkiin käytä vesi-etikka-liuosta.

Mitä tarkoittaa näyttö 'E' ja numero?

Toimintahäiriö on havaittu. Sammuta liesi ja kytke se uudelleen päälle 30 sekunnin kuluttua. Jos virhe jatkuu, irrota pistoke ja ota yhteyttä huoltoon.

Miten keittoalueen ulkopiirejä käytetään?

Paina vastaavaa ⭕-painiketta aktivoidaksesi tai poistaaksesi ulkopiirin käytöstä. Merkkivalo syttyy, kun piiri on aktiivinen.

Liesi sammuu itsestään, miksi?

Automaattinen sammutus aktivoituu, jos mitään aluetta ei käytetä tai tehotasoa ei muuteta tietyn ajan kuluessa. Tämä voi tapahtua myös, jos esine on asetettu ohjaimien päälle.

Millaista astiaa tulisi käyttää?

Käytä litteä- ja paksupohjaisia astioita, joiden halkaisija sopii alueelle. Vältä valurauta- tai karkeaepohjaisia astioita, jotka voivat naarmuttaa pintaa.

Miten lapsilukko poistetaan tilapäisesti?

Sytytä liesi, paina sitten samanaikaisesti molempia etupainikkeita 4 sekunnin ajan. L sammuu ja voit säätää tehotasoa seuraavien 10 sekunnin aikana.

Miksi jälkilämmön merkkivalo ei syty?

Jos aluetta on lämmitetty hyvin lyhyen aikaa, se ei ehkä ole tarpeeksi kuuma. Jos se on kuuma mutta merkkivalo pysyy sammuneena, anturi saattaa olla viallinen. Ota yhteyttä huoltoon.

Mistä löydän tyyppikilven?

Tyyppikilpi sijaitsee liesin alapuolella. Siinä on malli, PNC, jännite ja teho.

KÄYTTÖOHJE ZHRN642K ZANUSSI

FI Käyttöohje | Keittotaso 55

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT 55 2. TURVALLISUUSOHJEET 57 3. ASENNUS 59 4. TUOTEKUVAUS 61 5. PÄIVITTÄINEN KÄYTTÖ 62 6. VIHJEITÄ JA NEUVOJA 63 7. HOITO JA PUHDISTUS 64 8. VIANMÄÄRITYS 65 9. TEKNISET TIEDOT 66 10. ENERGIATEHOKKUUS 67 11. YMPÄRISTÖNSUOJELU 67

1. TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helposti saatavilla olevassa paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.

• Laite on pidettävä 3–8-vuotiaiden lasten ja erittäin vakavasti liikuntarajoitteisten henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.
• Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti.
• Älä anna lasten leikkiä laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti. VAROITUS: Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun se on toiminnassa tai se jäähtyy. Laitteen kosketettavissa olevat osat voivat kuumentua käytön aikana.
• Jos laitteessa on lapsilukko, se tulee kytkeä päälle.
• Lapset eivät saa puhdistaa laitetta tai suorittaa laitteeseen käyttäjän huoltotoimenpiteitä.

1.2 Yleiset turvallisuusohjeet

VAROITUS: Laite ja näkyvissä olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia. VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon. - Älä KOSKAAN yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä. HUOMAUTUS: Laitteeseen ei saa liittää ulkoista kytkintä, kuten ajastinta, eikä sitä saa liittää virtapiiriin, jonka sähkölaitos säännöllisin väliajoin kytkee päälle/pois päältä. HUOMAUTUS: Ruoan kypsymistä tulee valvoa. Lyhytaikaista ruoan kypsymistä on valvottava jatkuvasti. VAROITUS: Tulipalon vaara: Älä säilytä mitään keittotason päällä. - Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotasolle, koska ne voivat kuumentua. - Älä käytä laitetta ennen kuin se on asennettu kalusteeseen. - Laitteen puhdistuksessa ei saa käyttää painepesuria.

• Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta ja irrota pistoke pistorasiasta. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota joka tapauksessa yhteys valtuutettuun huoltoliikkeeseen.
• Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö. VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

VAROITUS!

Virheellinen käyttö voi aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen.

• Poista kaikki pakkausmateriaalit. Vaurioitunutta laitetta ei saa asentaa tai käyttää. Noudata koneen mukana toimitettuja asennusohjeita. Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Tiivistä pinnat tiivisteaineella estääksesi kosteuden aiheuttaman turpoamisen.
• Suojaa laitteen alaosa höyryltä ja kosteudelta.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Jos laite on asennettu laatikoiden yläpuolelle, varmista, että laitteen alaosan ja ylälaatikon välinen tila on riittävä ilmankierron kannalta.
• Laitteen alaosa voi kuumentua. Varmista, että asennat laitteen alapuolelle vanerista, keittiön jäännösmateriaalista tai muusta syttymättömästä materiaalista valmistetun erotuslevyn, joka estää pääsyn laitteen alapuolelle.
• Erotuslevyn tulee peittää keittotason alla oleva alue kokonaan.

2.2 Sähköliitännät

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle. Laite on kytkettävä maadoitettuun pistorasiaan.
• Ennen toimenpiteiden suorittamista tulee varmistaa, että laite on irrotettu sähköverkosta.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai

pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.

Käytä oikeaa virtajohtoa. - Varo, ettei virtajohto takerru kiinni mihinkään. Varmista, että iskusuojaus on asennettu. Käytä kaapelissa vedonpoistajaa. - Varmista, ettei virtajohto tai pistoke (jos olemassa) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen lähellä oleviin pistorasioihin. - Älä käytä jakorasioita tai jatkojohtoja. - Varmista, ettei pistoke (jos olemassa) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltoliikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi. Jännitteellisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja. - Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen. - Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan. - Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta. - Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit. Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3mm

2.3 Käyttö

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot (jos olemassa) ennen käyttöönottoa. Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, ettei tuuletusaukoissa ole esteitä.
• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Kytke keittoalue aina off-asentoon käytön jälkeen.
• Älä aseta ruokavälineitä tai kattiloiden kansia keittoalueille. Ne voivat kuumentua.
• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä käytä laitetta työtasona tai säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi sähköverkosta. Täten vältetään sähköiskut.
• Öljy voi roiskua, kun asetat ruoka-aineksia kuumaan öljyyn.

VAROITUS!

Tulipalo- ja räjähdysvaara.

Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen. - Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon. Käytetty öljy, jossa voi olla ruoka-ainesten jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy. - Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.

VAROITUS!

Laite voi muutoin vaurioitua.

• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.
• Älä aseta kuumaa keittoastian kantta keittotason lasipinnalle.
• Älä anna keittoastioiden kiehua kuiviin.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioitua.
• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa.
• Älä aseta alumiinifoliota laitteen päälle.
• Valuraudasta tai -alumiinista valmistetut tai vaurioituneen pohjan omaavat keittoastiat voivat naarmuttaa lasi- tai keraamista pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana. Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Sitä ei saa käyttää muihin

tarkoituksiin, esimerkiksi huoneen lämmittämiseen.

2.4 Hoito ja puhdistus

• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Kytke virta pois laitteesta ja anna sen jäähtyä, ennen kuin aloitat puhdistuksen
• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan mietoja pesuaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

2.5 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun. Ainoastaan alkuperäisiä varaosia saa käyttää.
• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

2.6 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta. - Irrota pistoke pistorasiasta. Leikkaa virtajohto laitteen läheltä ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Ennen asentamista

Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.

Sarjanumero

3.2 Kalusteeseen sijoitettavat keittotasot

Kalusteeseen sijoitettavia keittotasoja saa käyttää vasta, kun ne on asennettu sopiviin, määräysten mukaisiin kalusteisiin ja työtasoihin.

3.3 Liitäntäjohto

Keittotason mukana toimitetaan liitäntäjohto. Käytä vaurioituneen virtajohdon vaihtamiseksi virtajohtotyyppiä: H05V2V2-F, joka kestää vähintään 90 °C lämpötilan. Ota yhteys valtuutettuun huoltoliikkeeseen.

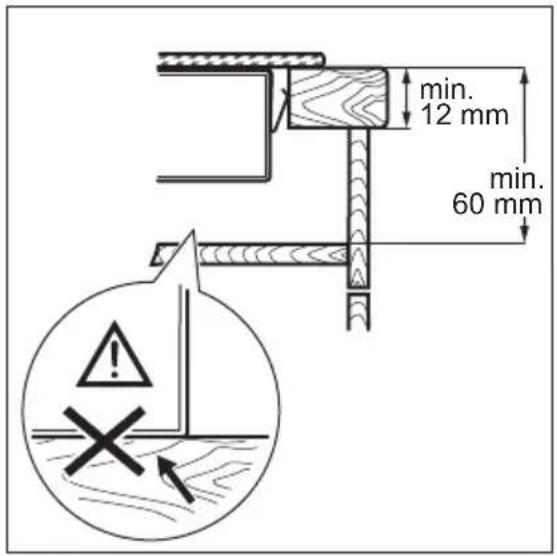

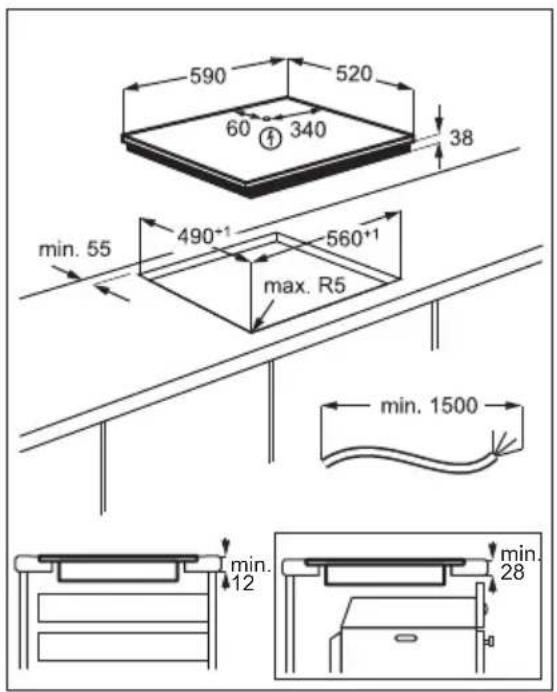

3.4 Asennus

Jos keittotaso asennetaan liesituulettimen alapuolelle, katso laitteiden välinen vähimmäisetäisyys liesituulettimen asennusohjeista.

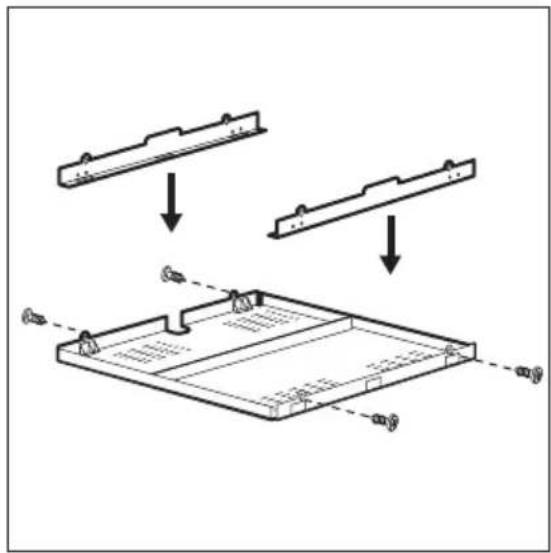

3.5 Suojakotelo

Jos käytössä on suojakotelo (lisävaruste), keittotason alapuolella oleva suojataso ei ole tarpeen. Suojakotelo ei välttämättä ole saatavilla kaikissa maissa lisävarusteena. Ota yhteys paikalliseen jälleenmyyjään.

Et voi käyttää suojakoteloa, jos asennat keittotason uunin yläpuolelle.

4. TUOTEKUVAUS

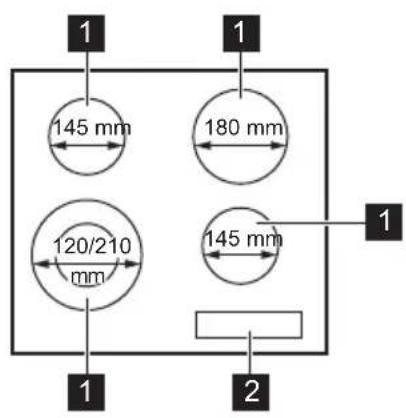

4.1 Keittoalueet

1 Keittoalue 2 Käyttöpaneeli

4.2 Käyttöpaneelin painikkeet

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Koske-tuspai-nike	Toiminto Kuvaus
1	①	PÄÄLLLE / POIS Keittotason kytkeminenääle ja.POIS päältä.
2	◎	- Ulomman lämpövalueen kytkeminenääle ja.POIS päältä.
3	- Tehotason näytö Tehotason näytäminen.
4	+/-	- Tehotason säätäminen.

4.3 Tehotasojen näyttö

Näytö Kuvaus
Ø	Keittoalue on kytketty pois toiminnasta.
Ø-Ø	Keittoalue on toiminnassa.
E + numero	Toimintahäiriö.
H	Keittoalue on vielä kuuma (jällilämpö).
L	Lapsilukko on kytketty päälle.
-	Automaattinen virrankatkaisu on kytketty päälle.

4.4 Jälkilämmön merkkivalo

VAROITUS!

Palovammojen vaara on olemassa jälkilämmön vuoksi.

Merkkivalot ilmoittavat käytössä olevien keittoalueiden jälkilämmön tason. Vierellä olevien keittoalueiden merkkivalot voivat myös syttyä, vaikka ne eivät olisi käytössä.

5. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Kytkeminen toimintaan ja poistaminen toiminnasta

Keittotaso kytketään toimintaan ja poistetaan toiminnasta koskettamalla painiketta ① sekunnin ajan.

5.2 Automaattinen virrankatkaisu

Toiminto katkaisee virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.
• Et aseta tehotasoa kytkettyäsi keittotason toimintaan.
• Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.
• Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta. Tehotason ja keittotason sammumisajan suhde:

Tehotaso Keittotason pois kytkeytymisaika

1-2 6 tuntia

3-4 5 tuntia

5 4 tuntia

6-9 1,5 tuntia

5.3 Tehotaso

Tehotasoa nostetaan koskettamalla painiketta +. Tehotasoa lasketaan koskettamalla painiketta -. Keittoalue kytketään pois toiminnasta koskettamalla samanaikaisesti painikkeita + ja -.

5.4 Ulompien lämpöalueiden kytkeminen päälle ja pois päältä

Voit säätää keittoalueen keittoastian pohjan koon mukaan.

Käytä kosketuspainiketta:

Kytke ulompi lämpöalue toimintaan: kosketa kosketuspainiketta. Merkkivalo syttyy.

Ulomman lämpöalueen kytkeminen pois päältä: kosketa kosketuspainiketta, kunnes merkkivalo sammuu.

5.5 Lapsilukko

Toiminto estää keittotason käyttämisen vahingossa.

Toiminnon käynnistäminen: kytke keittotaso toimintaan painikkeella ①, älä valitse tehotasoa. Kosketa samanaikaisesti

kahden edessä olevan keittoalueen painiketta 4 sekunnin ajan. syttyy. Kytke keittotaso pois toiminnasta painikkeella ①

Toiminnon pysäyttäminen: kytke keittotaso toimintaan painikkeella ①. Älä valitse tehotasoa. Kosketa samanaikaisesti kahden edessä olevan keittoalueen painiketta 4 sekunnin ajan. syttyy. Kytke keittotaso pois toiminnasta painikkeella ①

Voit keskeyttää toiminnon vain yhtä käyttökertaa koskien: kytke keittotaso toimintaan painikkeella ①. syttyy. Kosketa samanaikaisesti kahden edessä olevan keittoalueen painiketta 4 sekunnin ajan. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa. Kun kytket keittotason pois päältä painikkeella ①, toiminto on edelleen kytkettynä.

Lue turvallisuutta koskevat luvut.

6.1 Ruoanlaittovälineet

• Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.
• Varmista, että keittoastioiden pohjat ovat puhtaat ja kuivat ennen niiden asettamista keittotasolle.
• Keittoastioita ei saa liu'uttaa keraamisen lasin pinnalla tai hangata sitä naarmuuntumisen estämiseksi.

Emaloidusta teräksestä valmistetut tai alumiini- tai kuparipohjaiset keittoastiat voivat aiheuttaa värimuutoksia keraamiseen pintaan.

6.2 Esimerkkejä keittotoiminnoista

Taulukossa annetut tiedot ovat ainoastaan suuntaa-antavia.

Tehotaso Käytökohde: Aika	Vinkkejä(min)
1 Valmiiden ruokien lämpimänäpito. tarpeen	Aseta keittoastian pälle kansi.mukaan
1 - 2 Hollandaise-kastike, voin, suklaan ja liivatteen sulattaminen.	5 - 25 Sekoita aika ajoin.
1 - 2 Kiinteyttäminen: munakkaat, paistetutkananmunat.	10 - 40 Valmista kannen alla.
Tehotaso Käytökohde: Aika	Vinkkejä(min)
2 - 3 Riisin ja maitoruokien haudutus, val-misurokien kuumentaminen.	25 - 50 Lisää vähintään kaksinkertainen määrä nestettä riisin suhteen, sekoita mai-toruokia kypsennyksen puolivalissä.
3 - 4 Höyrytetyt vihannesket, kala, liha. 20 - 45 Lisää nestettä mutama ruokalusikallinen.
4 - 5 Höyryssä kypsennyett perunat. 20 - 60 Käytä korkeintaan 1/4 litraa vettä/750 gperunoita.
4 - 5 Suurten ruokamäärien kypsentämien, pataruoat ja keitot.	60 - 150 Enintään 3 litraa nestettä + valmistus-aineet.
6 - 7 Leikkeiden, vasikanlihan, cordonbleun, kotlettien, pyörköiden, makka-roiden, maksan, kastikepohjan, kanan-munien, ohukaisten ja munkkien pais-taminen.	tarpeenmukaan	Käännä kypsennyksen puolivalissä.
7 - 8 Voimakas paistaminen: sipuliperunat,ulkoflee, pihvit.	5 - 15 Käännä kypsennyksen puolivalissä.
9 Veden keittäminen, pastan keittäminen, lihan ruskistaminen (gulassi, patapaisti), ranskalais-ten friteeraus.

7. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Yleistä

• Puhdista keittotaso jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat läiskät eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä erityistä lasipintaan tarkoitettua kaavinta.

7.2 Keittotason puhdistaminen

• Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen ruoka.

Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.

• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso pehmeällä kuivalla liinalla puhdistuksen jälkeen.
• Poista kirkkaat metalliset värimuutokset: käytä veden ja viinietikan liuosta ja puhdista lasipinta liinalla.

8. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

Ongelma Mahdollinen syy Korjaustoimenpide
Keittotaso ei mene pääle eikä si-tä voida käytträ.	Keittotasa ei ole kytketty verkkovir-taan tai se on kytketty värärn.	Tarkista, onko keittotaso kytketty oi-kein verkkovirtaan.
Sulake on palanut. Varmista, että vian syy on sulakkees-		sa. Jos sulake palaa jatkuvasti, käännysähköalan ammattilaisen puoleen.
Et aseta tehtasoa 10 sekunnin ku-luessa.		Kytke keittotaso uudelleen toimintaan ja aseta tehtasso 10 sekunnin kulues-sa.
Olet koskettanut vähintään kahta		Kosketa vain yhtä kosketuspainiketta.
Käyttopanelissa on vettä tai rasa-tahroja.		Puhdista käyttopanelli.
Äänimerkki kuuluu ja keittotaso kytkeytyy pois päältä.Äänimerkki kuuluu keittotason kytkeytessä pois päältä.	Vähintään yhdelle kosketuspainik-keelle on asetetu jotain.	Poista kyseinen esine kosketuspainik-keilta.
Keittotaso kytkeytyy pois päältä. Jokin esine on asetetu kosketuspänikkeelle ①		Poista kyseinen esine kosketuspainik-keelta.
Jälkilämmön merkkivalo ei syty. Alue ei ole kuuma, koska sitä käytet-tiin vain vähän aikaa tai anturi on vioittunut.		Jos aluetta käytettiin riittävänn pitkään sen kuumenemiseksi, ota yhtyttä val-tuutettuun huoltolikkeseen.
Ulampi lampöalue ei kytkeydy toim-tmintaan.	Kytke ensin sisempi lampöalue toimin-taan muuttamalla tehtasoa.
Monialueella on tumma alue.	Monialueella esientyvä tumma alue on normalaïl.
Kosketuspainikkeet kuumenevat. Keittoastia on liian suuri tai se on asetetu liian lähelle säätimiä.		Laita isokokoiset keittoastiat taka-alu-eille, jos mahdollista.
Lmenee päälle.	Lapsilukko on kytketty päälle. Ks. "Paivittäinen käytto".
Eja jokin numero menevät päälle.	Keittotason toiminassa on virhe. Sammuta keittotaso ja kytke se uudelen toimintaan 30 sekunnin kuluttua.JosSyttyuudelleen, kytke keittotaso irti verkkovirrasta. Kytke keittotaso takaisin verkkovirtaan 30 sekunnin kuluttua. Jos ongelma jatkuu, ota yhtyttä valtuutettuun huoltolikkeseen.

Ongelma Mahdollinen syy Korjaustoimenpide

Laitteesta kuuluu jatkuva piippaus. Sähkökytkentä on väärä. Irrota keittotaso verkkovirrasta. Ota yhteyttä pätevään sähköasentajaan asennuksen tarkistamiseksi.

menee päälle.

Virransyötön toinen vaihe puuttuu. Tarkista, onko keittotaso kytketty oikein verkkovirtaan. Irrota sulake, odota yhden minuutin ajan ja laita sulake takaisin paikoilleen.

8.2 Jos ratkaisua ei löydy...

Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita arvokilpeen merkityt tiedot. Ilmoita myös keraamisen keittotason kolmikirjaiminen tunnus (keraamisen pinnan kulmassa) sekä näytössä näkyvä

virheilmoitus. Varmista, että keittotaso on käytetty oikein. Muutoin valtuutetun huoltoliikkeen tai jälleenmyyjän huollosta aiheutuvat kulut veloitetaan myös takuuaikana. Kuluttajaneuvonnan yhteystiedot ja takuuehdot on mainittu takuu- ja huoltokirjassa.

9. TEKNISET TIEDOT

9.1 Arvokilpi

Malli: ZHRN642K PNC: 949 492 407 00

Typpi: 60 HAD 03 AO 220-240 V / 400 V 2N 50-60 Hz

Valmistettu Romaniassa

Sarjanro 6.4 kW

ZANUSSI

9.2 Keittovyöhykkeiden määritykset

Keittovyöhyke Nimellisteho (suurin tehotaso) [W] Keittovyöhykkeen halkaisija [mm]

Vasemmalla edessä 750 / 2200 120 / 210

Vasemmalla takana 1200 145

Oikealla edessä 1200 145

Oikealla takana 1800 180

Käytä korkeintaan keittoalueen halkaisijan kokoista keittoastiaa optimaalisten tulosten saavuttamiseksi.

10. ENERGIATEHOKKUUS

10.1 Tuotetiedot standardin EU 66/2014 mukaisesti koskevat ainoastaan Euroopan unionin markkina-aluetta

Mallin tunnus ZHRN642K
Keittotasotyppi Kalusteeseen asennettava
		keittotaso
Keittovalueiden märä 4
Kuumennustekniikka Säteilevää lämmitin
Pyöreiden keittovalueiden halkaisija (Ø) Vasemmalla edessä	Vasemmalla takana	21,0 cm
		14,5 cm
	Oikealla edessä	14,5 cm
	Oikealla takana	18,0 cm
Energiankulutus keittoaluetta kohti (EC electric coo-king)	Vasemmalla edessä	200,1 Wh/kg
	Vasemmalla takana	188,0 Wh/kg
	Oikealla edessä	188,0 Wh/kg
	Oikealla takana	191,6 Wh/kg
Keittotason energiankulutus (EC electric hob) 191,9 Wh/kg

EN 60350-2 - Sähkötoimiset keittiön kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittausmenetelmät

10.2 Energiansäästö

Voit säästää energiaa jokapäiväisen ruoanvalmistuksen aikana seuraavia vinkkejä noudattamalla.

Käytä veden kuumentamisen aikana ainoastaan tarvittavaa vesimäärää. - Mikäli mahdollista, peitä keittoastia aina kannella.

• Aseta keittoastia keittoalueelle ennen alueen kytkemistä toimintaan. Keittoastian pohjan tulee vastata keittoalueen halkaisijaa.
• Aseta pieni keittoastia pienemmälle keittoalueelle.
• Aseta keittoastia suoraan keittoalueen keskelle. Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai ruoan sulattamiseksi.

11. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

VIERAILETTEA VERKKOSIVUSTOLLAMME SAADAKSESI:
