Marca	Zanussi
Modelo	ZHRN642K
Tipo de produto	Placa de cozimento vitrocerâmica com zonas radiantes
Número de zonas de cozimento	4
Alimentação elétrica	220-240 V / 400 V 2N, 50-60 Hz
Potência total	6,4 kW
Diâmetros das zonas	Frente esquerda 21,0 cm, Traseira esquerda 14,5 cm, Frente direita 14,5 cm, Traseira direita 18,0 cm
Potências das zonas (máx)	Frente esquerda 750/2200 W, Traseira esquerda 1200 W, Frente direita 1200 W, Traseira direita 1800 W
Consumo de energia (EC placa elétrica)	191,9 Wh/kg
Funções principais	Desligamento automático, segurança crianças, indicador de calor residual, circuitos exteriores ajustáveis
Dispositivo de segurança para crianças	Sim (bloqueio tátil)
Desligamento automático	Sim (conforme nível de cozimento de 1,5 a 6 h)
Tipo de comando	Teclas sensíveis
Limpeza	Limpeza especial vitrocerâmica e raspador
Índice de reparabilidade	Não especificado
Peso	Aproximadamente 9 kg (estimativa)
Dimensões (L x P x A)	Aproximadamente 58 x 51 x 5 cm (estimativa)

Perguntas frequentes - ZHRN642K ZANUSSI

Como ativar o dispositivo de segurança para crianças?

Ligue a placa de cozimento com a tecla Ligar/Desligar, em seguida, sem selecionar um nível, pressione simultaneamente as duas teclas dianteiras esquerda e direita por 4 segundos. L é exibido. Desligue a placa em seguida.

O que fazer se a placa de cozimento não ligar?

Verifique se a placa está corretamente conectada e se o fusível não desarmou. Se o problema persistir, contate um eletricista qualificado.

Como limpar a superfície vitrocerâmica?

Use um raspador especial para remover os resíduos queimados imediatamente, depois limpe com um pano úmido e um detergente não abrasivo. Para manchas de calcário, use uma solução de água e vinagre.

O que significa a exibição 'E' seguida de um número?

Uma falha de funcionamento é detectada. Desligue a placa e religue após 30 segundos. Se o erro persistir, desconecte e contate o serviço pós-venda.

Como usar os circuitos exteriores de uma zona de cozimento?

Pressione a tecla ⭕ correspondente para ativar ou desativar o circuito exterior. O indicador acende quando o circuito está ativo.

A placa de cozimento desliga sozinha, por quê?

O desligamento automático é ativado se nenhuma zona for usada ou se o nível não for alterado por um determinado período. Isso também pode ocorrer se um objeto for colocado sobre os comandos.

Que tipo de recipiente usar?

Use recipientes de fundo chato e espesso, com diâmetro adequado à zona. Evite recipientes de ferro fundido ou com fundo áspero que possam riscar a superfície.

Como desativar o bloqueio infantil temporariamente?

Ligue a placa, depois pressione simultaneamente as duas teclas dianteiras por 4 segundos. L apaga e você pode ajustar o nível nos próximos 10 segundos.

Por que o indicador de calor residual não acende?

Se a zona aqueceu por muito pouco tempo, pode não estar suficientemente quente. Se estiver quente mas o indicador permanecer apagado, o sensor pode estar com defeito. Contate o serviço pós-venda.

Onde encontrar a placa de identificação?

A placa de identificação está na parte inferior da placa de cozimento. Ela indica o modelo, o PNC, a tensão e a potência.

MANUAL DE UTILIZADOR ZHRN642K ZANUSSI

PT Manual de instruções | Placa 112

5.1 Ativação/desativação

7.1 Informação geral

• Limpe a placa depois de cada utilização.
• Use sempre panelas com a base limpa.
• Se a superfície tiver riscos ou manchas escuras, isso pode afetar o desempenho da placa.
• Use um produto de limpeza especial para placas.
• Use uma raspadeira especial para vidro.

7.2 Limpeza da placa

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

Sujeito a alterações sem aviso prévio.

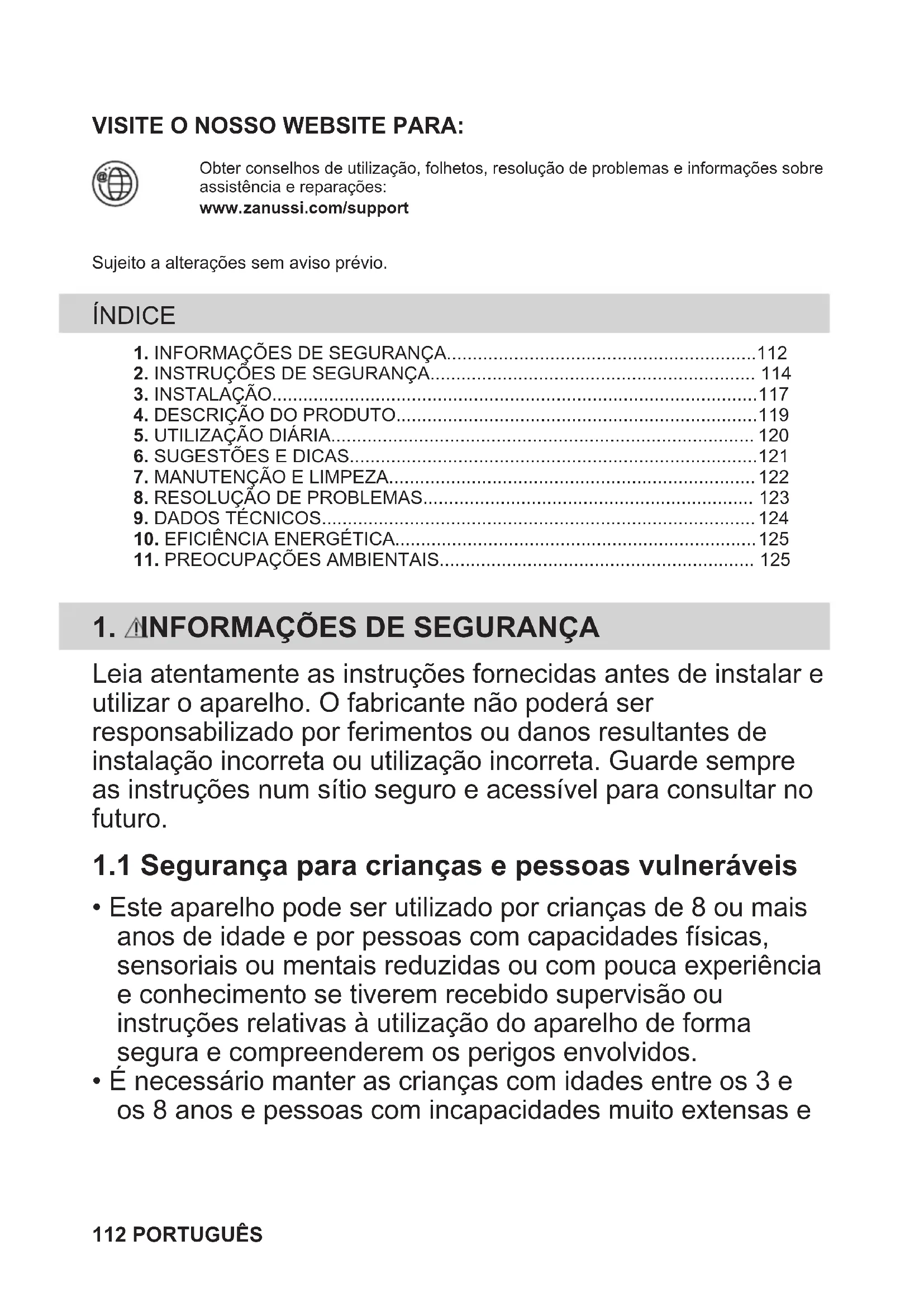

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA 112
2. INSTRUÇÕES DE SEGURANÇA 114
3. INSTALAÇÃO 117 4.DESCRIÇÃO DO PRODUTO 119
4. UTILIZAÇÃO DIÁRIA 120 6. SUGESTÕES E DICAS 121
5. MANUTENÇÃO E LIMPEZA 122
6. RESOLUÇÃO DE PROBLEMAS 123 9. DADOS TÉCNICOS 124
7. EFICIÊNCIA ENERGÉTICA 125 11. PREOCUPAÇÕES AMBIENTAIS 125

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não pode ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num local seguro e acessível para consultar no futuro.

1.1 Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• É necessário manter as crianças com idades entre os 3 e os 8 anos e pessoas com incapacidades muito extensas e

complexas afastadas do aparelho, a menos que constantemente vigiadas.

• É necessário manter as crianças com menos de 3 anos de idade afastadas do aparelho, a menos que constantemente vigiadas.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: Mantenha as crianças e os animais domésticos afastados do aparelho quando ele estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes durante a utilização.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção do aparelho não devem ser efectuadas por crianças sem supervisão.

1.2 Segurança geral

• AVISO: O aparelho e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para não tocar nas resistências de aquecimento.
• AVISO: Deixar cozinhados com gorduras ou óleos na placa sem vigilância pode ser perigoso e resultar em incêndio.
• NUNCA tente extinguir um incêndio com água. Em caso disso, desligue o aparelho e cubra as chamas, por exemplo, com uma tampa de tacho ou uma manta de incêndio.
• ATENÇÃO: O aparelho não pode ser alimentado através de algum dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que está ligado e desligado regularmente pelo fornecedor de eletricidade.
• ATENÇÃO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.
• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.
• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque pode ficar quente.
• Não utilize o aparelho antes de o instalar na estrutura de encastre.
• Não utilize uma máquina de limpar a vapor para limpar o aparelho.
• Se a superfície de vitrocerâmica/vidro aparecer alguma fenda, desative o aparelho e desligue a ficha da tomada elétrica. Se o aparelho estiver ligado à rede elétrica diretamente numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizado.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizada ou por uma pessoa qualificada, para evitar perigos.
• AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinha ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

AVISO!

Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize

sempre luvas de proteção e calçado fechado.

• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algo quente do aparelho.
• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.
• A parte inferior do aparelho pode ficar quente. É necessário instalar um painel de separação feito de contraplacado, material de armário de cozinha ou outro material não inflamável debaixo do aparelho para evitar o acesso à parte inferior.
• O painel de separação tem de cobrir completamente a área sob a placa.

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação elétrica.
• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.
• Utilize um cabo de alimentação elétrica adequado.
• Não permita que o cabo de alimentação fique enredado.
• Certifique-se de que a proteção contra choque é instalada.
• Utilize a abraçadeira de fixação para libertar tensão do cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algo tacho quente quando ligar o aparelho a uma tomada próxima.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não cause danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de Assistência Técnica Autorizado ou um electricista para substituir o cabo de alimentação se estiver danificado.
• As proteções contra choques elétricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada elétrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha. Disjuntores de proteção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação elétrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente elétrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

• Retire todo o material de embalagem, etiquetas e proteção (se aplicável) antes da primeira utilização.
• Este aparelho destina-se apenas a uso doméstico.
• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho a funcionar sem vigilância.
• Desligue a zona de aquecimento antes de cada utilização.
• Não coloque talheres ou tampas de panelas sobre as zonas de aquecimento. Podem ficar quentes.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Se a superfície do aparelho estiver fendida, desligue-o imediatamente da corrente elétrica. Isso evitará choques elétricos.
• Quando colocar alimentos em óleo quente, o óleo pode salpicar.

AVISO!

Risco de incêndio e explosão

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo em primeira utilização.
• Não coloque produtos inflamáveis, ou objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não coloque nenhum tacho quando sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que os tachos fervam até ficarem sem água.
• Tenha cuidado e não permita que algo, um objeto ou tacho, caia sobre o aparelho. A superfície pode ficar danificada.
• Não ative zonas de aquecimento com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho.
• Os tachos de ferro fundido ou alumínio ou que tenham a base danificada podem riscar o vidro ou a vitrocerâmica. Levante sempre os tachos quando precisar de os deslocar sobre a placa.
• Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções como, por exemplo, aquecimento de divisões.

2.4 Manutenção e limpeza

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer.
• Não utilize jatos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize abrasivos, esfregões, solventes ou objetos metálicos.

2.5 Assistência Técnica

• Contacte o Centro de Assistência Técnica Autorizada se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.
• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

2.6 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho corretamente.
• Desligue o aparelho da alimentação elétrica.
• Corte o cabo de alimentação elétrica do aparelho e elimine-o.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode ver na placa de características. A placa de características encontra-se na parte inferior da placa.

Número de série

3.2 Placas encastradas

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

3.3 Cabo de ligação

• A placa é fornecida com um cabo de ligação.
• Para substituir o cabo de alimentação se estiver danificado, utilize um cabo do tipo: H05V2V2-F que suporta temperaturas de 90°C ou superiores. Contacte um Centro de Assistência Técnica local.

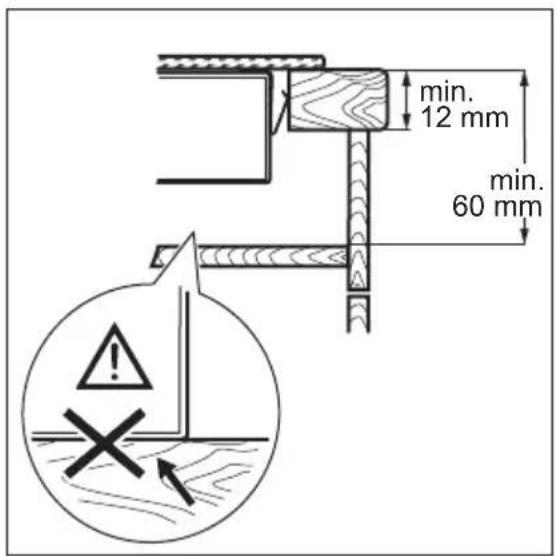

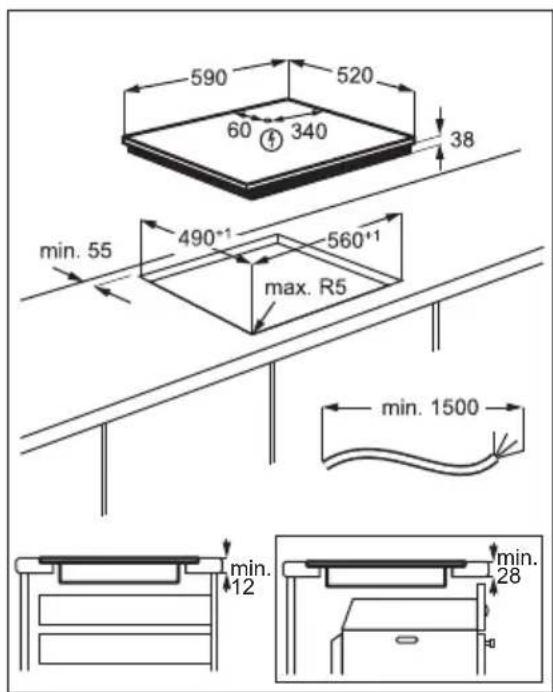

3.4 Montagem

Se instalar a placa debaixo de um exaustor, consulte as instruções de instalação do exaustor para saber qual é a distância mínima que deve existir entre os aparelhos.

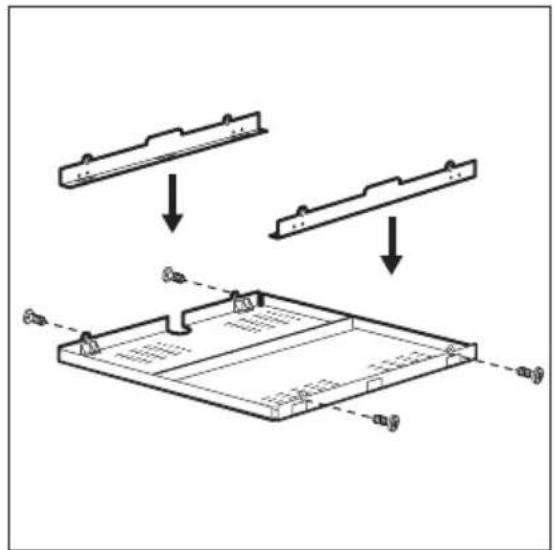

3.5 Caixa de proteção

Se utilizar uma caixa de proteção (acessório adicional), o piso protetor diretamente por baixo da placa não é necessário. A caixa de proteção acessória pode não estar disponível em outros países. Contacte o seu fornecedor local.

Não pode utilizar a caixa de proteção se instalar a placa por cima de um forno.

4. DESCRIÇÃO DO PRODUTO

4.1 Disposição da superfície de cozedura

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Campo do sen-sor	Função Comentário
1	①	ON/OFF Para activating e desactivar a plac.
2	◎	- Para activating e desactivar o circuito exterior.
3	- Indicador do grau de cozedura Para indicar o grau de cozedura.
4	+/-	- Para selección o grau de cozedura.

Visor Do ciclo
0	A zona de confecção está desativada.
1-9	A zona de confecção está"Ativada."
E+dígito	Existe uma anomalia.
H	Uma zona de confecçãoalready está quente (calor residual).
L	Dispositivo de segurança para crianças funciona.
-	Desativação automatística ativo.

O calor residual pode provocar queimaduras.

Os indicadores mostram o nível do calor residual das zonas de confeção que está atualmente a usar. Os indicadores das zonas de confeção adjacentes podem acender-se, mesmo que não as esteja a usar.

5. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

5.1 Ativar e desativar

Toque em durante 1 segundo para ativar ou desativar a placa.

5.2 Desativação automática

A função desativa automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desativadas,
• quando, após a ativação da placa, não é definido qualquer grau de cozedura,
• Quando ocorrer um derrame ou quando for colocado algum objeto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Retire o objeto ou limpe o painel de comandos.
• quando não desativa uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação acende-se e a placa desativa-se.

Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desativa:

Grau de confeção A placa desativa-se às vezes.

Toque em para aumentar o grau de cozedura. Toque em para diminuir o grau de cozedura. Toque em simultaneamente para desativar a zona de cozedura.

5.4 Ativar e desativar os circuitos exteriores

É possível ajustar a superfície de cozedura à dimensão do tacho.

Utilizar o campo do sensor:

Para ativar o circuito exterior: toque no campo do sensor. O indicador acende.

Para desativar o circuito exterior: toque no campo do sensor até que o indicador se apague.

5.5 Dispositivo de segurança para crianças

Para iniciar a função: ative a placa com ①. Não defina nenhum grau de aquecimento.

Toque em das duas zonas de cozedura dianteiras durante 4 segundos. A luz acende-se. Desative a placa com ①.

Para parar a função: ative a placa com 1. Não defina nenhum grau de aquecimento. Toque em das duas zonas de cozedura dianteiras durante 4 segundos. A luz acende-se. Desative a placa com.

Para suspender a função para apenas uma sessão de zona de cozedura: ative a placa com ①. A luz acende-se. Toque em das duas zonas de cozedura dianteiras durante 4 segundos. Defina o grau de aquecimento em menos de 10 segundos. Pode utilizar a placa. Quando desativar a placa com ①, a função fica novamente ativa.

6. SUGESTÕES E DICAS

AVISO!

Consulte os capítulos relativos à segurança.

6.1 Tachos

• A base do tacho deve ser o mais espessa e plana possível.
• Certifique-se de que os fundos estão limpos e secos antes de os colocar na superfície da placa.
• Para evitar riscos, não deslize ou esfregue o recipiente no vidro cerâmico.

Os tachos feitos de aço esmaltado ou que tenham fundos de alumínio ou cobre poderão fazer uma alteração de cor na superfície de vitrocerâmica.

6.2 Exemplos de modos de cozinhar

Os dados da janela servem apenas como referência.

Grau de confe-ção	Utilize para: Tempo	Sugestões
		(min.)
1 Manter os alimentos cozinhados quen-tes.		conforme necessário	Cologne uma tampa no tacho.
1 - 2 Molho holandês, derreter: manteiga, chocolate, gelatina.		5 - 25 Misture regularamente.
1 - 2 Solidificar: omeletas fofas, olvos cozi-dos.		10 - 40 Cozer com a tampa.

Grau de confeção	Utilize para: Tempo	Suggestões(min.)
2 - 3 Cozer arroz e pratos à base de leite em lume brando, aquecer refeições pré-cozinhadas.	25 - 50 Adicione, no minimo,两大 partes de liquido para uma parte de arroz e me-xa os pratos à base de leite a meio doprocesso.
3 - 4 Cozer legumes, peixe e carne a vapor. 20 - 45 Adicione um par de colheres de soba de liquido.
4 - 5 Cozer batatas a vapor. 20 - 60 Utilize, no maior,¼ I de água para750 g de batatas.
4 - 5 Cozer grandes quantidades de alimentos, guisados e sopas.	60 - 150 Até 3 I de liquido mais os ingredientes.
6 - 7 Fritura ligeira: escalopes, cordon bleu de vitela, costeletas, rissós, salsichas, figado, roux, ovos, panquecas, so-nhos.	conforme necessárioVire a meio do tempo.
7 - 8 Fritura intensa, batatas fritas, bifes do lombo, costeletas.	5 - 15 Vire a meio do tempo.
9 Ferverágua, cozer massa, estuar carne (goulash, jardineira), batatas bem fritas.

7. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Informações gerais

• Limpe a placa após cada utilização.
• Utilize sempre o acessório com a base limpa.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.
• Utilize um raspador especial para limpar o vidro.

7.2 Limpeza da placa

alimentos com açúcar; caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial para placas sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Remover quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Remova a descoloração metálica brilhante: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

8. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

8.1 O que fazer se...

Problema Causa possível Solução
Não conségue ativar ou utilizes a plac.	A placá não está ligada à corrente eletrica ou não está corretemente ligada.	Verifique se a placá está corretemente ligada à corrente eletrica.
O disjuntor está desligado. Certificque-se de que o disjuntor é acause da anomalia. Se o disjuntor disparar diversas vezes, contacte um eletricista qualificado.
Não configure o grau de aquecimen-to durante 10 segundos.	Ative novamente a placá e define o grau de aquecimento em menos de 10segundos.
Tocou em 2 ou mais Campos do sensor em simultâneo.	Toque em apenas um campo do sen-sor.
Há agua ou manchas de gordura nopainel de comandos.	Limpe opainel de comandos.
Éemitido um sinal acústico e aplaça se deslga.Eemitido um sinal acústico quando aplaça se deslga.	Colocou alguma coisa sobre um ou mais Campos do sensor.	Retire o的对象o dos Campos do sensor.
Aplaça se deslga. Colocou alguma coisa sobre o cam-po do sensor ①	Retire o的对象o do Campo do Sensor.
O indicator de calor residual não acende.	A zona não está quente porque foiativada apenas por pouco tempo ou o sensor está danificado.	Se a zona tiver funcionado durantetempo suficiente para ficar quente, falecom o Serviço deDSPS-mente.
Não conségue ativar ou desativar o circuito exterior.	Em primeiro lugar, ative o circuito inter-rior mudando o grau de aquecimento.
Existe uma area escaurana zona multipla.	É normal existir uma area escaura nazone multipla.
Os Campos do sensor ficamquentes.	O tacho é demasiado grande ou colocou-o demasiado perto dos comandos.	Coloque tachos grandes numa das zo-nas de aquecimento de trás, se possi-vel.
Lacende-se.	Dispositivo de segurança para crianças activa.	Consulte "Utilização diária".
Problema Causa possível Solução
Ee um número acendem-se.	A placapresenta umerro. Desative a placae ative-a novamente após 30 segundos. Se se ligar no- vamente, desluea a placadacorrente elétrica. Após 30 segundos, liguea placa novamente. Se o problema con- tinuar, entre emcontacto com um Centro de Assistência Técnica Autori- zado.
Pode ouvir um somconstante. A ligaçoeslectrica não está correc- ta.	Desluea a placadacorrente elétrica. Peça a um eletricista qualificado que verifique a instalação.
E6acende-se.	A segunda fase da alimentaçãoele- trica está em falta.	Verifique se a placae está corretamente ligada à corrente elétrica. Retire o fusí- vel, aguarde um minuto e volta a intro- duzir o fusível.

8.2 Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro apresentada. Certifique-se de que utiliza a placa correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Serviço de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As instruções relativas ao Centro de Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

apresentada. Certifique-se de que utiliza a placa correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Serviço de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As instruções relativas ao Centro de Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

9. DADOS TÉCNICOS

9.1 Placa de características

Modelo ZHRN642K PNC 949 492 407 00

Tip60HAD03AO220-240V/400V2N50-60Hz

9.2 Especificações das zonas de confecção

Zona de cozedura	Potência nominal (grau de cozedu-ra max.) [W]	Diâmetro da zona de cozedura[mm]
Dienteira esquerda 750 / 2200 120 / 210
Traseira esquerda 1200 145
Dienteira direita 1200 145
Traseira direita 1800 180

Para optimizar a cozedura, utilize um tacho com diâmetro não superior ao da zona de cozedura.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação do produto de acordo com EU 66/2014 (apenas para o mercado da UE)

Identificacao do modelo ZHRN642K
Tipo de placac Placa encastrada
Numero de zonas de aquecimento 4
Tecnologia de aquecimento Aquecimento radiante
Diámetro das zonas de aquecimento circulares (Ø) Dianteira esquerda		21,0 cm
	Traseira esquerda	14,5 cm
	Dienteira direita	14,5 cm
	Traseira direita	18,0 cm
Consumo de energia por zona de aquecimento (EC electric cooking)	Dienteira esquerda	200,1 Wh/kg
	Traseira esquerda	188,0 Wh/kg
	Dienteira direita	188,0 Wh/kg
	Traseira direita	191,6 Wh/kg
Consumo de energia da placac (EC electric hob) 191,9 Wh/kg

EN 60350-2 - Aparelhos eléctricos domésticos para cozinha - Parte 2: Placas - Métodos para medir o desempenho

10.2 Poupança de energia

Pode poupar energia todos os dias se adoptar as seguintes sugestões.

• Quando aquecer água, utilize apenas a quantidade necessária.
• Sempre que possível, coloque as tampas nos tachos.
• Coloque o tacho na zona de cozedura antes de a ativar.
• O fundo do tacho deve ter o diâmetro igual ao da zona de cozedura.
• Coloque os tachos mais pequenos nas zonas de cozedura mais pequenas.
• Centre o tacho na zona de cozedura.
• Pode utilizar o calor residual para manter os alimentos quentes ou derreter alimentos.

11. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos elétricos e eletrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

3.2 Placas embutidas
